宽槽型光电遮断传感器结构设计

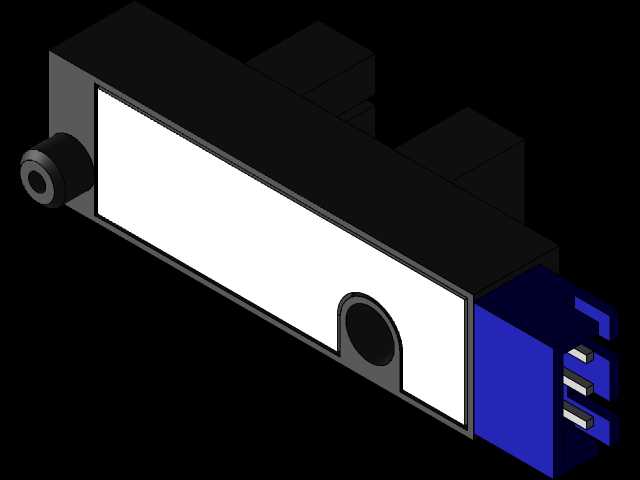

　　在自动化产线的位置检测、物料到位判断、转速计数这类常规工控场景里，槽型光电遮断器是出镜率极高的基础检测元件，这次建模的宽槽型款式，是针对常规槽型器件槽宽不足、无法适配厚遮挡片、大行程运动件检测场景做的适配结构。先从实际安装边界说起，这款器件的主体采用长条形矩形壳体设计，安装端预留了带定位凸台的圆柱安装孔，可直接通过M3规格的螺丝固定在设备安装板上，安装孔的中心距做了标准化适配，能直接替换同安装尺寸的同类型器件，不需要额外改动安装板的孔位布局，对于设备改造、备件替换的场景来说，能省掉不少二次加工的工作量。输出端采用标准的直插式引脚布局，引脚间距符合常规接插件的适配尺寸，焊接或者接插连接都能适配，引脚部分做了加长设计，既可以直接焊接在PCB板上，也可以通过接插件引出导线连接到控制回路，适配不同的布线需求。

　　从功能特性来看，宽槽的设计是这款器件的核心特点，相比常规窄槽型的遮断器，它的槽宽可以容纳厚度更大的遮挡叶片，也能允许被检测件在垂直于光轴方向有一定的位置偏移，不会因为运动件的小幅振动、装配公差导致检测失效，在一些输送线的物料到位检测、大行程气缸的行程位置判断场景里，这种容错设计能大幅降低设备的调试难度，减少因为位置偏差导致的误信号。壳体的遮光部分采用不透光的工程塑料材质，能有效避免环境杂光对检测光路的干扰，光路发射和接收端分别布置在槽体的两个内侧壁，对位精度经过结构校核，保证遮挡片插入槽内任意有效位置时，都能稳定触发光路通断的信号变化，不会出现检测死区。

　　设计思路上，建模过程优先保证了安装尺寸的准确性，所有配合尺寸都按照工业级器件的通用公差做了预留，壳体的壁厚做了均匀化处理，既保证壳体的结构强度，避免安装时受力开裂，也不会因为壁厚过大导致整体尺寸冗余。槽口的边缘做了小倒角处理，一方面是方便遮挡片顺利插入槽内，不会因为边缘剐蹭导致遮挡片变形或者器件移位，另一方面也能减少注塑生产时的应力集中，提升零件的生产良率。尾部的引脚部分做了定位凸台设计，焊接时可以直接卡在PCB的定位孔上，不需要额外手扶定位，提升焊接装配的效率。

　　实际应用中，这类宽槽型光电遮断器常被用在包装机械的走膜位置检测、自动化装配线的工件到位判断、小型电机的转速计数、滑台的原点位置确认这类场景，相比接近开关类的检测元件，它的检测响应速度更快，不受被检测件材质的影响，不管是金属遮挡片还是塑料遮挡片，只要能遮挡光路就能稳定触发信号，适用场景更广泛。建模时还原了器件的所有外部结构特征，包括壳体的分型线、安装孔的沉台结构、引脚的粗细和长度尺寸，在做设备整体装配仿真的时候，可以直接导入这个模型做干涉检查，提前确认安装空间是否足够，遮挡片的运动行程会不会和器件本体发生碰撞，避免实际装配时才发现空间不足的问题。另外，模型的外形比例完全按照实物尺寸还原，做设备的三维布线、布局设计的时候，可以准确预估器件占用的空间，合理规划周边元件的安装位置，减少后期设计变更的概率。对于做非标设备设计的工程师来说，这类标准检测元件的精准模型，能大幅提升三维布局的效率，不需要自己再去对照样本手册反复测量建模，直接调用就能完成装配，也能避免因为自行建模的尺寸误差导致后续加工安装出现问题。
