烧烤助燃风机传动齿轮结构设计

　　户外烧烤场景里，木炭引燃慢、燃烧不充分是常见痛点，这款齿轮件正是小型烧烤助燃风机的核心传动部件，承担把电机高转速转化为风轮稳定送风扭矩的作用。在餐饮排挡、庭院聚餐、露营野炊等场景中，这类小型风机不需要大体积风压，却要求持续稳定向炭床输送空气，快速提升炉膛温度，缩短生火等待时间，同时避免人工扇风带来的扬尘与炭火飞溅问题。

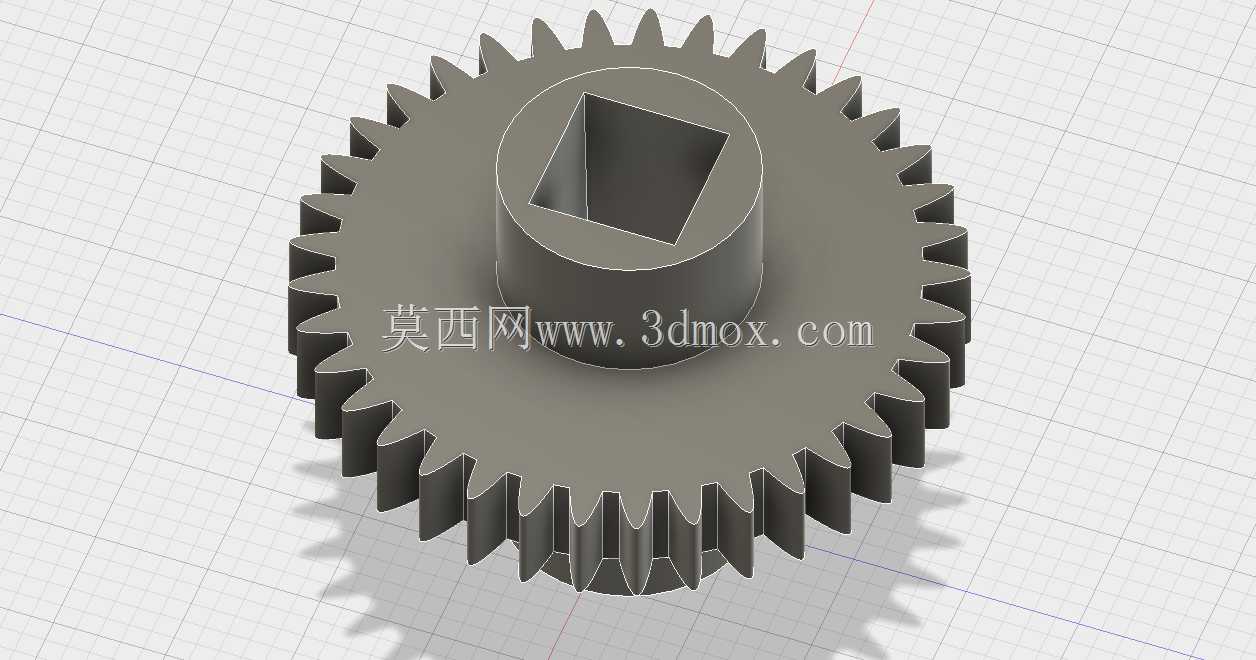

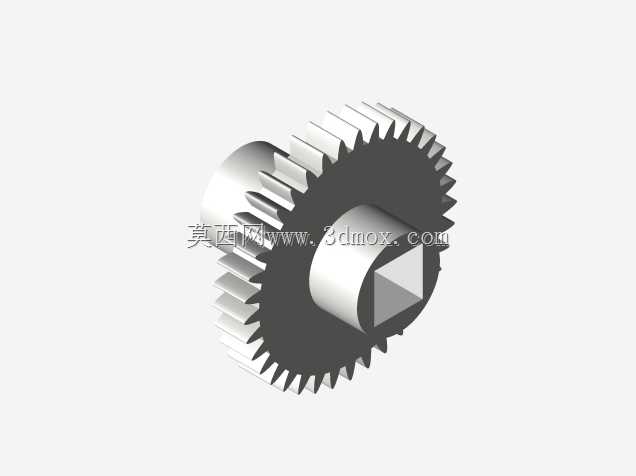

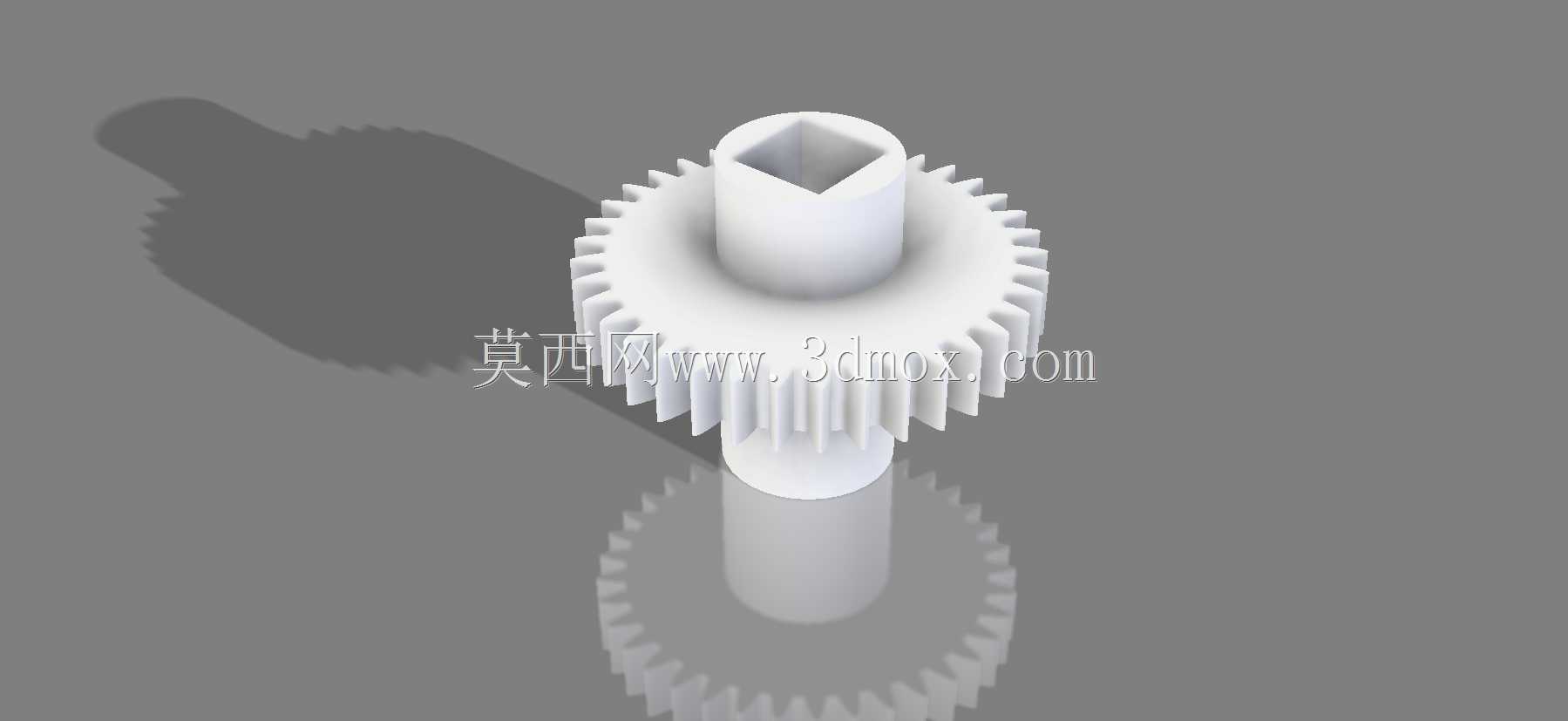

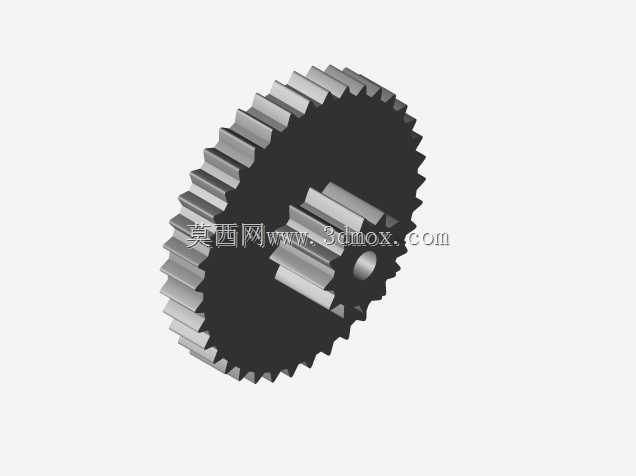

　　从结构上看，该零件采用双联同轴齿轮布局，下段为细齿圆柱齿轮，用于和电机输出轴端的小齿轮啮合，上段为大直径外齿轮，可对接风轮侧的减速齿圈；顶部开设四方孔，并非普通圆形轴孔，这种设计能在传递扭矩时完全消除周向打滑风险，相比平键连接省去了键槽加工与键装配工序，适合小型塑料齿轮的大批量注塑生产。四方孔的倒角做了导入处理，装配时轴件可快速对准压入，不会出现孔口崩边。

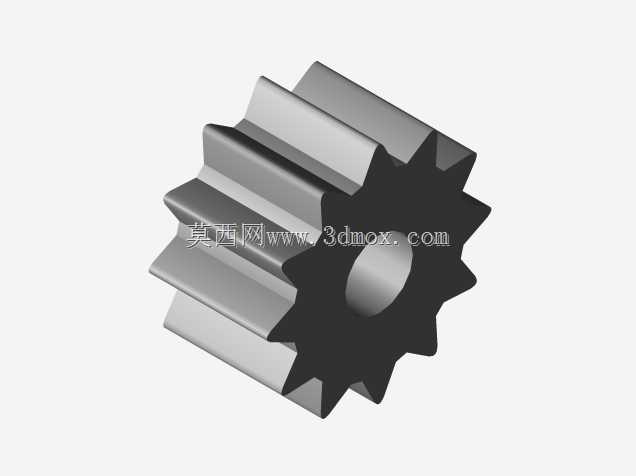

　　齿轮的齿形采用标准渐开线圆柱直齿，齿顶与齿根均做了圆角过渡，避免注塑成型时应力集中导致断齿。大小齿轮的同轴度由模具一次成型保证，两段齿轮之间的轴肩起到轴向定位作用，装入风机壳体时可直接卡在对应的轴承位或限位槽内，不需要额外加装轴套。零件整体为对称回转体，轴向长度适配常见微型风机的壳体内部空间，大齿外径不超过风轮轮毂直径，不会和蜗壳内壁发生运动干涉；下段小齿的长度刚好覆盖电机齿轮的啮合宽度，既保证啮合接触面积，又不浪费轴向安装空间。

　　设计这类传动件时，首先要匹配电机的额定转速与风轮所需的工作转速，通过两级齿轮的齿数比算出准确减速比，不能只凭外观凑数。齿数选择还要避开根切最小齿数限制，若采用塑料材质，齿厚要比同尺寸金属齿轮适当加大，以应对烧烤工况下靠近炭炉的环境温度，防止受热后齿面变形。中心四方孔的对边尺寸要和配套的四方轴做公差配合，既不能过松造成传动旷量，也不能过紧导致装配压入时塑料开裂。

　　实际安装边界上，该齿轮的上下端面均预留了壳体限位间隙，轴向窜动量控制在很小范围内，运转时不会上下窜动碰擦壳体。大齿轮的齿顶圆与风机蜗壳内壁保留均匀径向间隙，即便受热出现轻微膨胀，也不会刮蹭内壁产生异响或卡滞。齿轮下端的圆柱段可作为简易轴颈，直接落在壳体的塑料支撑孔内，利用自身材质的自润滑特性运转，无需额外加装滚珠轴承，大幅降低整机制造成本。

　　在功能特性上，这种双联齿轮把两级减速集成在单个零件上，减少了风机内部的零件数量，装配工序更简单，整机故障率也随之降低。直齿设计虽然传动平稳性略逊于斜齿，但在低速小功率的烧烤风机场景下完全够用，且注塑模具结构更简单，成型后不需要复杂的脱模处理。齿轮整体重量轻，电机启动时的转动惯量小，不会给微型电机带来过大启动负载。

　　从使用工况倒推设计，烧烤风机工作时会伴随少量炭灰、油烟进入壳体，齿轮的开放式齿形不易积存灰尘，即便有少量粉尘落在齿面，啮合过程中也会被自然挤出，不会像精密减速器那样因杂质进入而卡死。零件没有复杂的曲面和薄壁结构，壁厚整体均匀，注塑冷却时不会出现缩痕或翘曲，量产良率更高。轴向的贯通式四方孔还能减轻零件自重，同时节省原材料。

　　对于结构设计人员而言，这类看似简单的小齿轮，恰恰需要把装配公差、材料受热膨胀、工况粉尘、制造成本等因素同时纳入考量。它不需要追求航空级的精度，却要在低成本、小空间的约束下实现稳定可靠的动力传递；既要满足传动比要求，又要适配壳体的安装限位，还要兼顾注塑生产的工艺性。每一处轴肩长度、每一段齿宽、每一个孔口倒角，都对应着实际装配和使用中的具体需求，而非随意绘制的几何形状。
