带异形轴端的法兰式传感连接构件

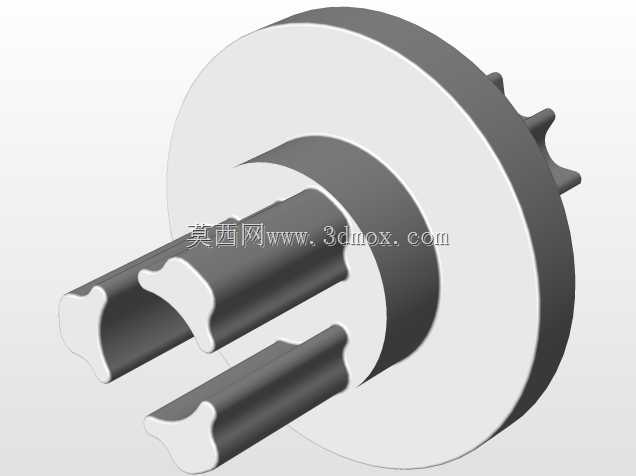

　　这个构件的主体由圆形法兰盘和两根平行伸出的异形截面轴体构成，法兰盘外缘还带有小型定位凸耳，整体结构紧凑，主要用于传感检测环节里的机械连接与扭矩、位置传递。在自动化装配线、包装机械、输送设备以及小型实验检测装置中，这类构件常安装在传感器与执行端之间，一方面通过法兰盘完成与安装基面的固定，另一方面依靠异形轴端与配套轮盘、拨叉或检测码盘形成周向限位，避免传动过程中出现相对打滑，保证信号采集的稳定性。

　　从实际使用角度看，两根异形轴并非简单圆柱结构，其截面带有对称的内凹轮廓，这种设计能够在不显著增加轴径的前提下提升周向传扭能力，同时方便与对应孔位快速对中装配。法兰盘背面的轴肩形成了明确的轴向定位面，安装时可直接贴合支座侧壁，不需要额外调整轴向间隙；外缘的小凸耳则可配合止动销或紧定螺钉，防止构件在频繁正反转工况下发生松动。相比普通平键连接，这种一体成型的异形轴结构减少了单独键槽加工和键块装配带来的累积误差，更适合对转角位置反馈要求较高的传感场合。

　　设计过程中，法兰盘厚度需要兼顾安装刚度与整体重量，过薄会在轴端受径向力时产生盘面翘曲，过厚则会挤占相邻传感器或线路的布置空间。轴体伸出长度由被连接件的堆叠厚度决定，端部保留的平直段可确保装入后不会与壳体内部发生干涉。异形截面的过渡位置均采用圆弧过渡，目的是降低淬火或长期交变载荷下的应力集中；两根轴之间的中心距则要与配套从动件的孔距严格匹配，否则装配时会出现别劲现象，轻则增大转动阻力，重则导致轴根部位产生疲劳裂纹。

　　安装边界方面，法兰盘外圆决定了所需的安装孔位分布范围，凸耳位置应避开设备上的走线槽和紧固件操作空间。轴体向外伸出的区域需要预留足够的转动与拆装空间，尤其在维护更换传感器时，不必大范围拆解周边机构即可沿轴向抽出构件。与传感器输出轴配合时，异形孔或异形轴的配合面需控制合理间隙：间隙过大将引入回程间隙，影响检测分辨率；间隙过小则会提高加工精度要求，并在温度变化后出现卡滞。

　　在结构建模时，应优先建立法兰基准面与轴体中心线，再以中心距约束生成两根异形轴，保证两侧受力对称。凸耳、轴肩和截面内凹特征应保持拔模与加工一致性，便于后续通过铣削或成型工艺完成制造。对于需要轻量化的设备，还可在法兰非配合区域进行减重孔优化，但不能削弱轴根附近的材料强度。整体来看，该构件把定位、传扭、防松和传感连接集成在同一零件上，减少了装配零件数量，也提升了检测端的运行可靠性。
