汽车悬架螺旋弹簧减震器总成结构

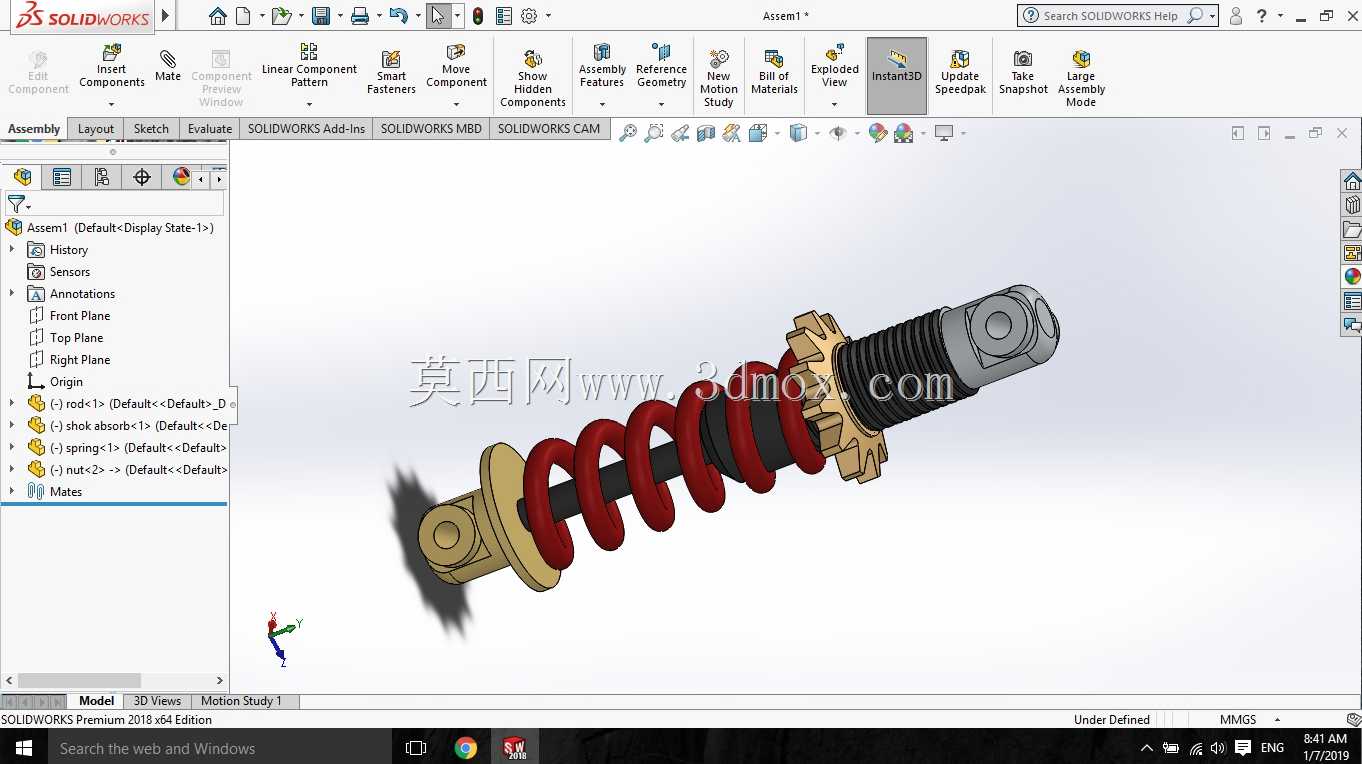

　　这套减震器总成的三维结构完整呈现了筒式阻尼与螺旋弹簧组合的典型悬架部件形态，在整车底盘系统中承担着衰减路面冲击、约束车轮跳动轨迹、维持轮胎接地附着力的核心作用。实际装车场景里，这类结构广泛用于乘用车辆前后独立悬架，也可经过参数适配后用于小型非道路车辆、低速工程代步设备的行走机构，其工作状态直接关系到行驶平顺性、操稳极限以及底盘相关连接件的疲劳寿命。

　　从功能拆分来看，中间的阻尼筒提供与振动速度相关的拉伸与压缩阻力，把路面传来的往复冲击动能转化为热能耗散；外套的螺旋弹簧负责承载车身静载并缓冲瞬时大位移冲击，二者并非简单套装关系。弹簧上下端通过弹簧座定位，下端座与阻尼筒筒身形成轴向约束，上端座配合顶部安装轴承与橡胶垫，既允许转向时弹簧随减振器一同转动，也能隔断部分高频振动向车身传递。阻尼筒两端的吊耳式连接孔分别对应车轮侧与车身侧安装点，孔内预留衬套压装空间，可补偿装配误差并缓冲刚性冲击。

　　建模过程中需要重点控制多处配合边界。弹簧的中径、有效圈数、端部并圈磨平长度必须与上下弹簧座的定位台阶匹配，否则在极限压缩工况下会出现弹簧偏移、异响甚至脱出。阻尼筒的活塞杆伸出长度、筒身外径决定了总成的最小与最大安装距，选型时这两个尺寸直接对应车辆空载与满载、悬架上跳与下跳的极限位置，若行程余量不足，过坑或重载时会发生金属撞击，导致活塞杆弯曲、油封损坏。两端吊耳的孔距、孔径以及安装面宽度，要与整车硬点坐标完全吻合，不能只看外观相似就直接替换。

　　结构设计上，弹簧座采用盘式带翻边结构，翻边高度用于限制弹簧径向位移，盘面与弹簧接触区域需考虑应力分布，避免局部棱边造成弹簧丝应力集中。阻尼筒上端的锁紧螺母、垫片与轴承组件形成多层装配关系，三维建模时需按真实装配顺序表达，才能检查出零件间的干涉：例如弹簧在最大压缩状态下是否与筒身、刹车管路、转向拉杆发生空间冲突，活塞杆回缩后上端螺母是否与车身安装塔座保留足够间隙。

　　在工程应用中，这类总成的阻尼特性与弹簧刚度需要匹配整车轴荷。偏软的设定能提升细碎路面的滤震效果，但会增加弯道侧倾与制动点头；偏硬的设定支撑性更好，却会降低低附路面的轮胎贴地性能。弹簧的预紧量也不是随意给定，它决定了车辆标准离地高度，并影响阻尼筒活塞杆的初始工作位置。安装时上下连接点的衬套刚度同样关键，刚度过高会把路面振动直接传入车厢，过低则会导致车轮定位参数在行驶中变化过大，引起轮胎异常磨损。

　　从三维结构表达角度看，该模型清晰区分了阻尼筒、活塞杆、上下弹簧座、螺旋弹簧、端部连接环及锁紧件等独立零件，能够用于装配关系校验、机构运动模拟与干涉检查。在做底盘总布置时，工程师可直接调用该总成核对轮罩内空间，确认悬架跳动过程中与减震器本体的安全距离；在做教学或方案展示时，也能通过剖面或爆炸视图说明弹簧承载与阻尼吸振的分工。需要注意的是，实物中阻尼筒内部的阀系、油液与油封结构属于核心性能件，外观模型通常不做完整表达，但外部安装尺寸与连接接口才是结构设计和设备选型阶段最需要锁定的内容。
