KF快装真空波纹管膨胀补偿节

　　真空系统的管路布局中，硬管直接对接往往会把安装误差、热位移和机械振动全部锁死在法兰面上，最终造成密封面压合不均、支架过载甚至焊缝开裂。这一KF快装式波纹管膨胀节正是为消解这类约束而设计，它把一段薄壁金属波纹管集成在两端KF法兰之间，允许管路在轴向、横向和角向上产生受控位移，同时维持真空腔体内部的密封连续性。

　　从实际使用场景看，这类元件常见于半导体工艺设备、分子泵与腔体连接、真空镀膜、分析仪器、实验室排气台以及化工小批量真空机组。泵组运行时的机械振动会通过硬管直接传递到腔体，使薄壳结构产生微颤；烘烤过程中管路温升带来的热胀冷缩，也会在固定管架之间积累很大的附加应力。波纹管段通过自身的柔性变形吸收这些位移，降低对中要求，使KF卡箍在反复拆装后仍能稳定压紧O形圈。

　　该模型两端采用KF真空快装接口，其中一端对应DN25 KF，另一端对应KF80规格。KF连接依靠定心环定位O形密封圈，再用卡箍将两个斜面法兰压紧，具有拆装快、同轴度要求适中、密封可靠的特点。两端口径不同的结构使它同时承担异径转接功能：在小管径阀件、传感器接口或测流管路与较大口径真空管道之间，不必再额外串联独立变径接头，减少了一处潜在泄漏点。

　　中间的波纹段由多个环形波构成。波峰、波谷的圆弧过渡决定了柔性与承压能力的平衡：波距较密时，轴向刚度更低，补偿能力更强，但有效承压面积和整体稳定性需要校核；波高与壁厚则影响疲劳寿命。模型在外观上保留了均匀的波纹轮廓和端部直边段，直边段用于与法兰焊接或整体成型定位，避免波根直接进入高应力焊接区。端部法兰背面为平整密封面，外缘斜面与KF卡箍配合，安装时卡箍环抱两个法兰斜面，拧紧后产生轴向压紧力。

　　结构设计上，需要把补偿量与安装边界同时纳入考量。轴向压缩时，波纹各节均匀收拢；若存在侧向错位，波纹管会发生弯曲变形，此时波峰一侧张开、另一侧压缩，长期工作应控制在允许偏移范围内。角向偏差则表现为两端法兰轴线形成小角度，柔性段可在不对管路强行校正的情况下完成连接。选型时不能只看总长度，还要核对最小弯曲半径、有效流通面积、工作压力和温度区间；真空工况下外压失稳是关键问题，波纹管过柔、过长或波壁过薄都可能在抽气时被大气压压瘪。

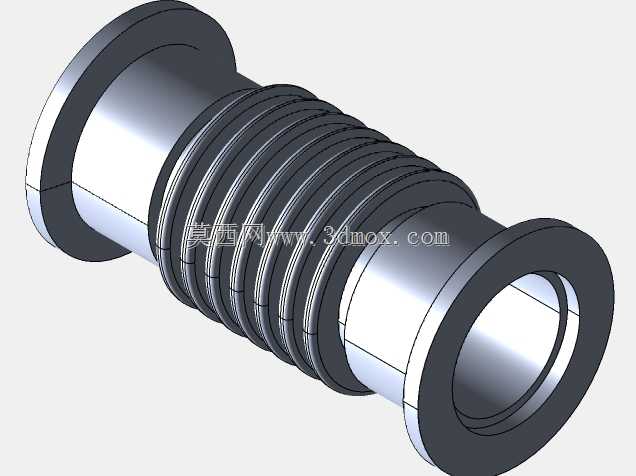

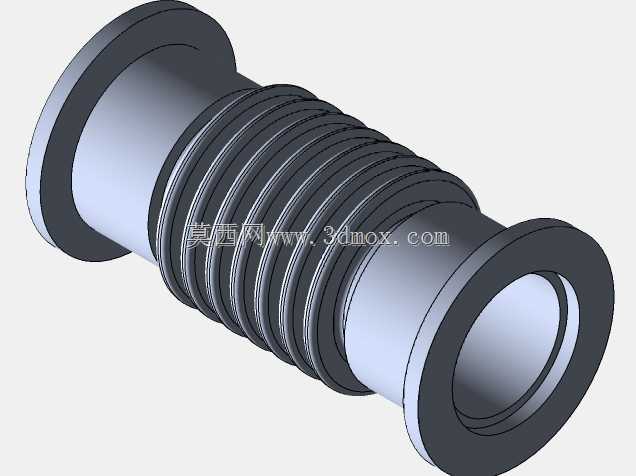

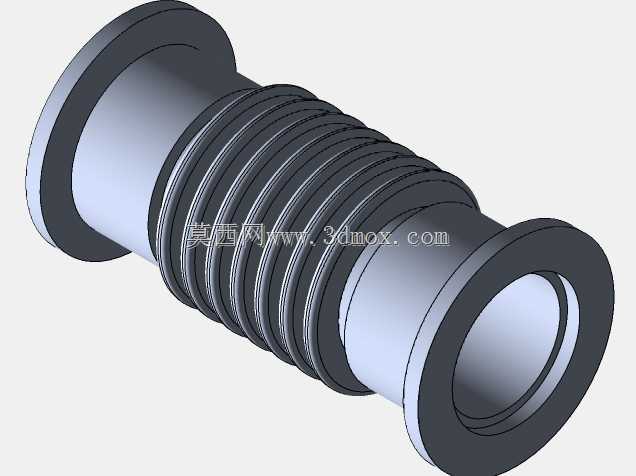

　　外形尺寸方面，模型呈现出两端圆盘形法兰、中间多层波纹筒体的典型轮廓。大端KF80法兰外径明显大于小端DN25 KF法兰，两者厚度较薄但密封面宽度足够；法兰中心通孔与波纹管内腔贯通，形成连续流道。安装边界需要预留卡箍操作空间，尤其是大端卡箍在拧紧时需要环绕法兰外缘，周围管道、支架和面板不能贴得过近。轴向长度应在自由长度基础上考虑预压缩或预拉伸量：若用于补偿热伸长，安装时通常让波纹管略受压缩；若用于吸收未来的轴向收缩，则可保留适当拉伸，但任何预变位都不应超过厂家允许范围。

　　建模时，端部法兰与波纹段的同轴度需要重点控制。KF密封对定心环依赖较强，若两端法兰轴线偏斜过大，即使波纹管能够强行连接，也会造成O形圈局部压缩不足。波纹部分可通过螺旋线或多圈扫描特征建立，再与两端直筒、法兰合并；为后续工程图或装配使用，还应在模型中保留密封面、配合面和中心线基准。实际装配中，支架不应把膨胀节当作承重管件，波纹管外侧也不宜随意施加扳手力，过大的扭矩会使波节产生非预期塑性变形。

　　在气路流导方面，异径结构本身会带来局部阻力，波纹管内壁的波纹起伏也会对气流产生扰动。对于高真空或超高真空系统，若追求极限抽速，应尽量缩短柔性段长度并把大口径端朝向泵侧；若只是用于前级管路、振动隔离或维护拆装，这种结构在空间紧凑的布局中更具优势。内壁还应考虑抛光与清洁度，避免波谷积存污染物，这对半导体、镀膜和分析仪器中的洁净真空尤其重要。

　　总体来看，这一结构把真空快装、异径转接和柔性补偿三个功能整合在同一零件中。它不是简单的管道延长件，而是管路应力与密封可靠性之间的缓冲环节：通过波纹段释放位移，通过KF法兰实现快速密封，通过异径端面完成口径过渡。在设备总体布置阶段提前确定其安装位置、固定点和滑动导向，比在管路装配现场靠硬拉硬扭来对中更能保证真空系统长期稳定运行。
