传感器配套简易固定支撑支架结构

　　该支架属于传感器安装配套的小型支撑构件，在工业现场的应用场景十分广泛，常见于自动化生产线的工位检测、物流输送线的物料到位识别、小型专机的位置反馈以及实验测试台架上的传感元件固定。这类构件的核心作用，是为圆柱类或方块类传感器提供稳定的安装基准，同时通过自身的结构余量补偿装配误差，避免传感器直接固定在设备壁板上出现的对位不准、振动松脱、维护拆装困难等问题。

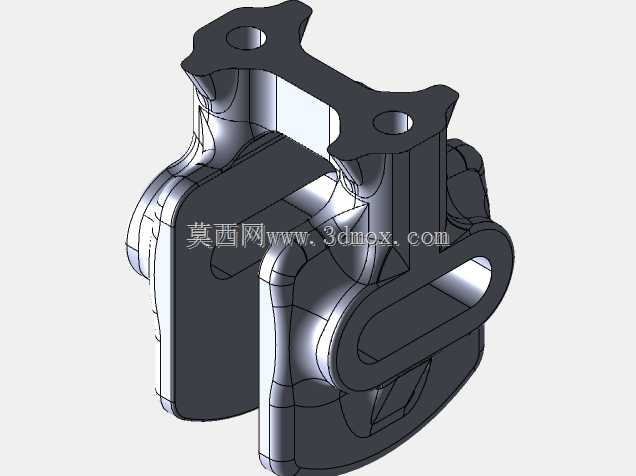

　　从实际使用角度看，支架上部设置两个同轴的安装通孔，孔位周边做了局部加厚凸台，凸台轮廓随孔位做圆弧过渡，既保证螺栓锁紧时的承压面积，也避免薄壁区域直接受压出现凹陷变形。两个孔的中心距按照常用传感器安装孔的标准间距预留，安装面与支架主体的立壁保持垂直，加工时只需保证安装面的平面度与孔轴线的垂直度，即可让传感器装入后检测方向保持稳定。支架中部为开放式的避让空腔，这一设计并非单纯为了减重：现场布线时，传感器尾部的线缆可以从空腔内穿过，避免线缆外露被运动部件剐蹭；同时空腔给传感器尾部的接头、旋钮留出操作空间，调试人员无需整体拆下支架，即可在侧面完成灵敏度调节或接头插拔。

　　支架侧面延伸出一个带长圆孔的挂耳结构，长圆孔的走向沿支架横向布置，这是典型的位置补偿设计。设备机架上的预装螺孔往往存在焊接或加工带来的位置偏差，若采用圆孔固定，支架一旦锁死就无法调整传感器的检测距离；长圆孔允许支架在一定范围内横向滑移，对位完成后再锁紧螺栓，大幅降低机架的加工精度要求。挂耳与主体连接处做了双侧圆弧加强，没有尖锐的应力集中角，在设备长期运行产生振动的工况下，连接处不易出现疲劳断裂。

　　整个构件的壁厚分布遵循受力逻辑：安装孔所在的顶部凸台、挂耳与主体的连接根部、底部与设备贴合的支撑边壁厚较大，而中部非受力的侧壁则适当减薄，在保证整体刚性的前提下控制零件重量。零件的外轮廓全部采用圆角过渡，没有易划手的锐边，也符合车间装配的安全要求。底部支撑面为平整的贴合面，可直接贴装在型材平面、设备立板或焊接支座上，不需要额外加工垫块；若现场安装空间受限，也可通过上部两个孔反向吊装，或利用侧面挂耳固定在型材槽内，适配多种安装姿态。

　　从结构设计思路来看，这类支架没有采用复杂的曲面造型，所有特征都服务于安装、调节、防护三个核心需求。建模过程中优先确定两个安装孔的位置与传感器的外径边界，再向外延伸出支撑壁与加强结构，最后切出中部避让腔与侧面长圆孔。尺寸链上重点控制安装孔到底部贴合面的高度，该高度决定传感器检测面到被测物体的基准距离；同时控制长圆孔的长度与宽度，保证调节行程覆盖现场常见的对位误差范围。零件的整体外廓尺寸紧凑，不会占用过多设备内部空间，相邻部件布置时只需避开支架外侧的螺栓拆装空间即可，无需预留大面积的操作区域。

　　在材质选择上，该结构既适合采用铝合金铣削加工，获得较轻的重量与较好的抗震性能，也可采用工程塑料注塑成型，用于对重量敏感或有绝缘要求的检测场合；若用于重载或多粉尘的恶劣工况，还可改为钢板冲压焊接后做喷塑处理，结构本身无需大幅修改即可适配不同工艺。支架与传感器接触的安装面没有设置多余的凸起，保证传感器底面完全贴合，避免检测角度出现倾斜；螺栓孔周边的凸台高度统一，锁紧时压力均匀分布，不会因局部应力过大压坏传感器外壳。

　　日常维护时，松开侧面挂耳的锁紧螺栓即可微调支架位置，松开上部两个安装螺栓即可快速更换传感器，中部空腔还可容纳少量线缆冗余长度，避免设备运行中线缆被反复拉扯。这种结构看似简单，却整合了固定、调节、走线、避让多项实用功能，是小型传感安装方案中兼顾成本与可靠性的典型构件。
