U型管路多接口透析器结构设计

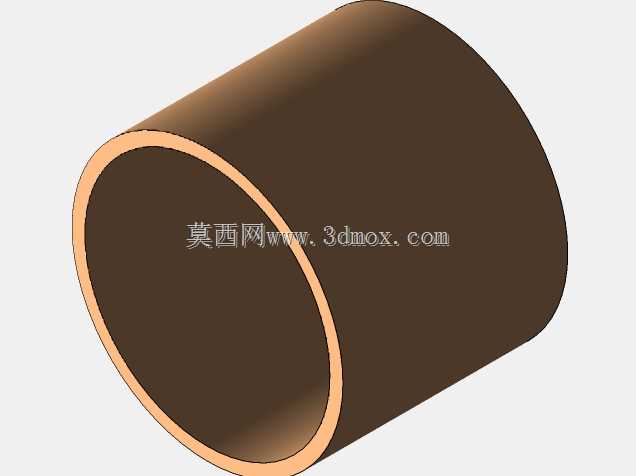

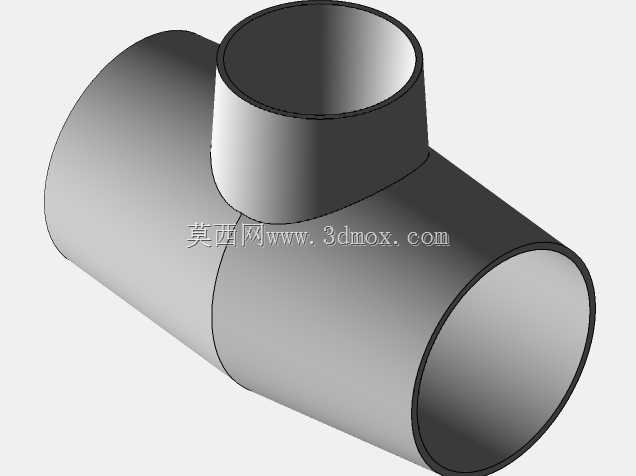

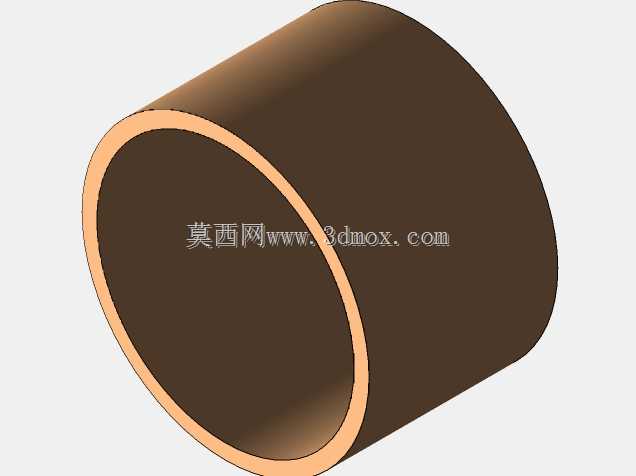

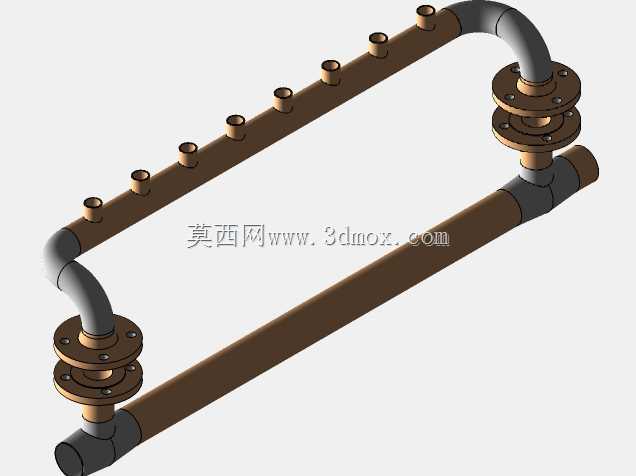

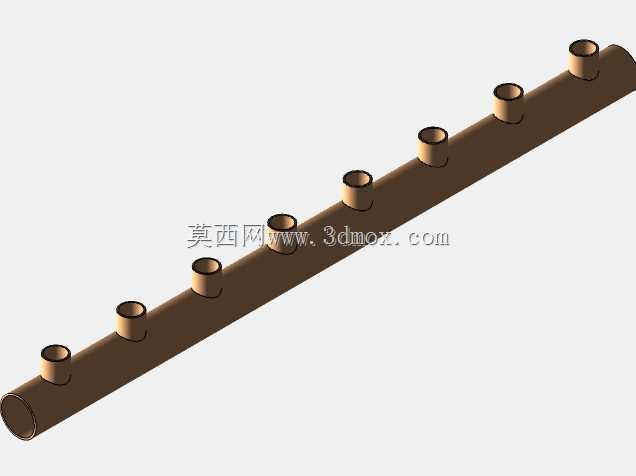

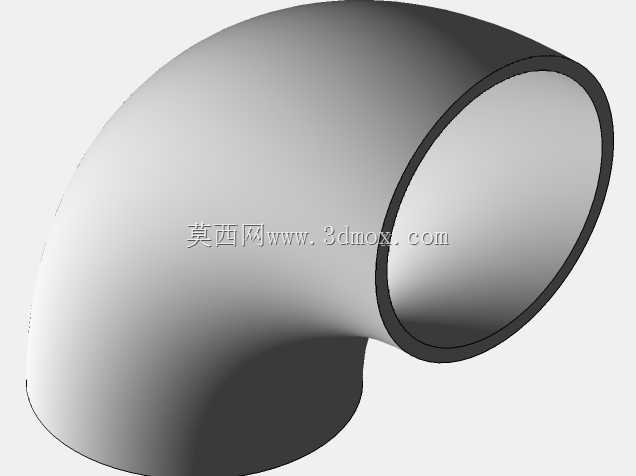

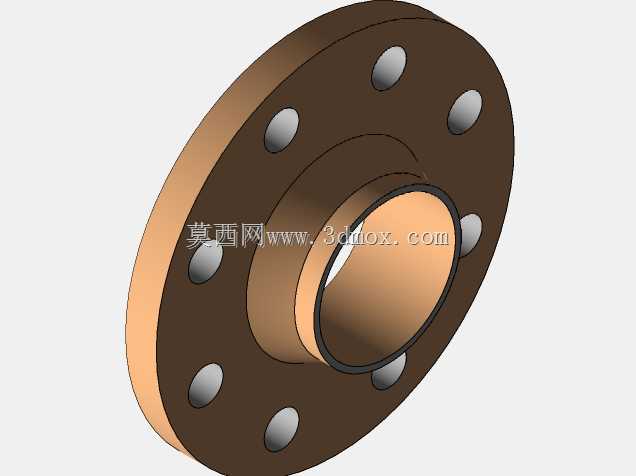

　　该结构以U形回流管路为主体，两端通过90°弯头将两根平行直管连接成闭合流道，端部配置成对法兰盘，用于与外部工艺管线进行刚性对接。法兰盘采用标准螺栓孔布局，密封面预留平垫或缠绕垫安装空间，可在中低压流体工况下保持连接可靠性。直管段沿轴向均匀布置多个向上的小口径接口，接口端部带有凸台或内螺纹结构，可作为取样口、测压口、药剂注入口或分支流路使用。多接口沿管长等距分布，有利于在不同位置获取流体状态参数，或实现沿程均匀分配。整体管路采用弯管与直管拼接思路，弯头处保持平滑过渡，减少局部阻力与湍流；平行管段之间留有稳定间距，既保证结构刚性，也为法兰紧固、保温包扎和后期检修留出操作空间。端部法兰与弯头、直管之间通过同轴定位保证装配精度，

　　避免因偏心造成密封面受力不均。从安装边界看，模型的核心约束集中在两端法兰中心距、法兰外径、螺栓孔分布圆以及支管接口高度。设备选型时，应先核对外部管线接口标高与法兰朝向，再确认上部小接口是否与周边阀门、仪表或桥架发生干涉。由于支管数量较多，布局时还需考虑各支管外接元件的操作方向，避免相邻接头之间扳手空间不足。若用于实验装置或小型工艺系统，该结构可承担流体均布、旁路循环、在线检测等功能；若布置在换热或分离单元附近，则可作为集液、分液或多点注入组件。设计上没有采用复杂异形壳体，而是以常规圆管、弯头和法兰组合实现功能，加工方式更接近普通管道预制：直管可按定尺切割，弯头采用标准件焊接或螺纹连接，法兰与管端组对后保证端面垂直度。

　　上部小接口宜根据实际介质特性选择螺纹、法兰或焊接接头形式，并在建模时保留接口处的壁厚过渡，避免应力集中。对于需要频繁拆装的场合，端部成对法兰能够提供较好的互换性；对于固定安装场景，则可通过调整支撑位置控制管路挠度。平行双管在充液后会产生一定自重和热膨胀，支架布置宜避开弯头应力集中区，并在必要时预留轴向补偿。三维建模过程中，应优先建立管路中心线，再依据公称通径生成实体，法兰孔阵列需与所选标准一致，小接口间距应结合实际仪表尺寸校验。该结构的价值不在于复杂曲面，而在于接口位置、连接方式和安装空间的工程协调，适合作为流体管路系统中多点连接与回流分配的典型参考结构。
