透析管路串接组件结构设计

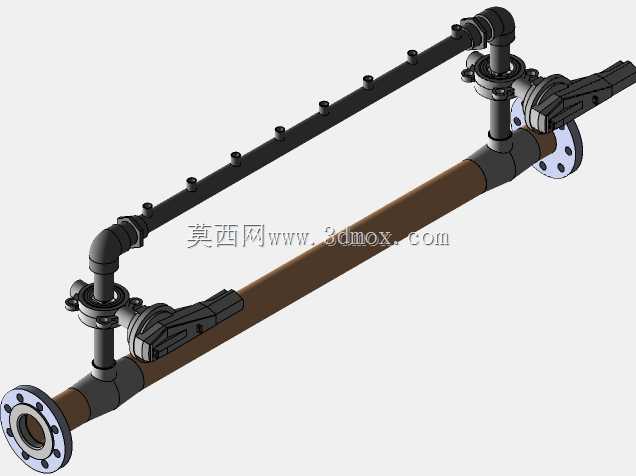

　　该组件属于流体处理系统中的管路段集成结构，整体采用主横管加旁通支管的双层布置方式，主通路承担介质的长距离输送，旁通支路用于取样、压力监测、支路分流或辅助回路接入。在实际工程现场，这类结构常见于医疗透析制备、化工实验装置、小型水处理单元以及需要多点位参数采集的流体试验台，管路沿程预留的多个外螺纹接口可直接连接压力传感器、温度探头、取样阀或排气元件，无需在现场额外开孔焊接，能够减少现场配管工作量并降低管路泄漏风险。

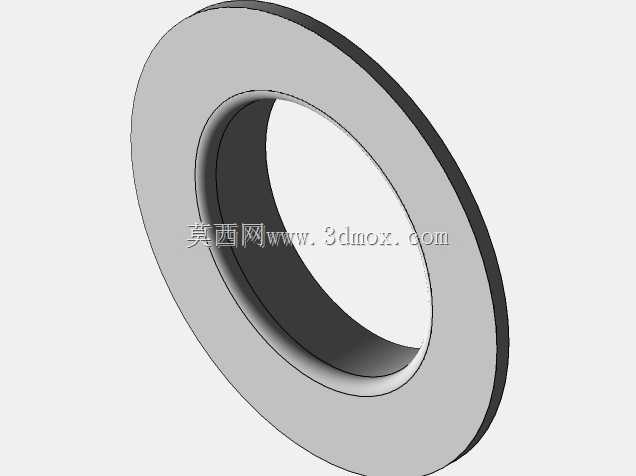

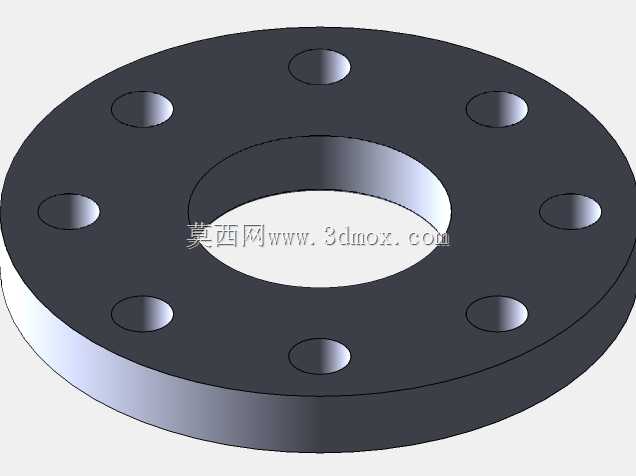

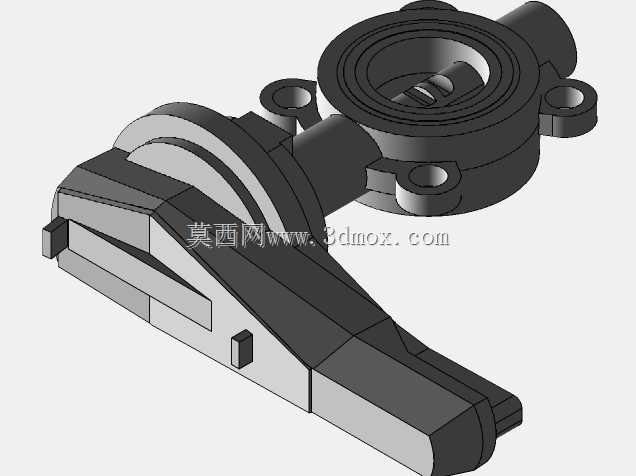

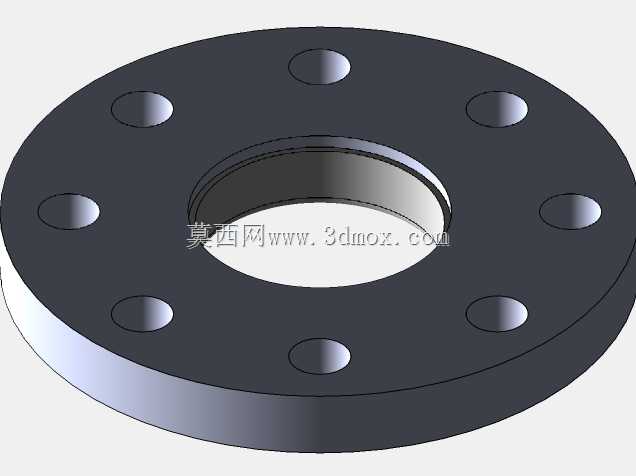

　　主管道两端采用带螺栓孔的圆形法兰作为安装边界，法兰端面与主管道轴线保持垂直，便于与相邻设备、泵出口或阀组进行对中连接。法兰盘上的通孔按圆周均布，安装时可通过螺栓预紧形成均匀压紧力，配合密封垫实现端面密封。主通路中部串联了两套带手柄的截断类元件，手柄采用杠杆式结构，操作时可通过较小的手部力矩实现阀瓣启闭，适合需要频繁切换通路状态或现场手动调试的工况。两套阀件分别布置在主横管的不同位置，可将主管路分隔为独立区段，便于分段隔离检修，避免整段系统排空。

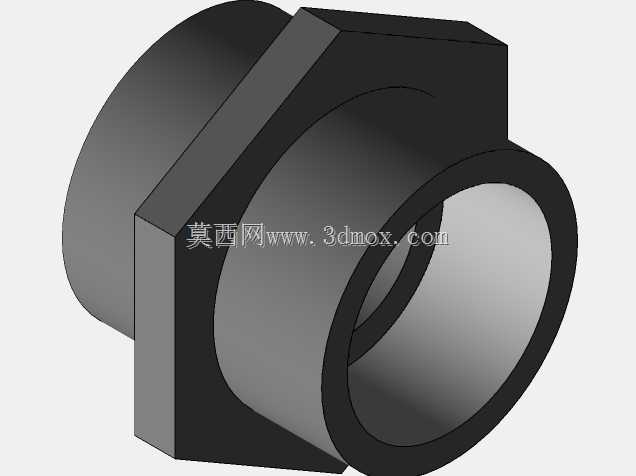

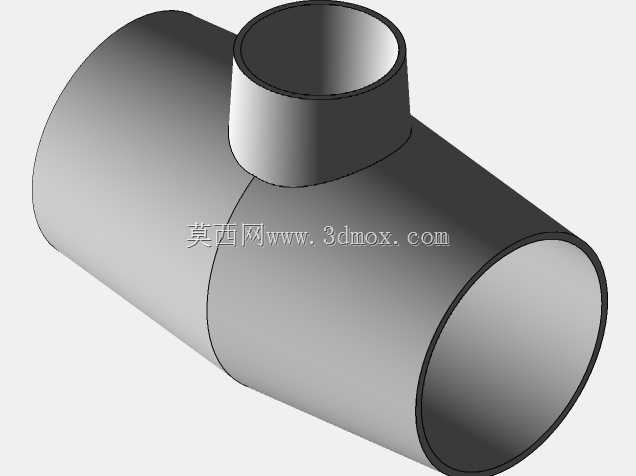

　　旁通支管通过弯头从主管道上方引出，沿主管道平行方向延伸，支管上同样设置多个等距分布的小接口。该布置并非单纯追求外观规整，而是考虑到传感器或取样元件的安装间距：相邻接口之间留出足够的扳手操作空间，同时避免多个元件并排安装时出现仪表互相干涉。支管与主管之间通过竖向短管连接，连接节点采用螺纹接头与锁紧结构，既保证支管固定可靠，也可在装配阶段调整支管角度，使各接口朝向统一的操作侧。

　　从结构建模角度看，该模型需要重点处理三类配合关系：其一是法兰与主管的同轴约束，法兰密封面的平面度直接影响后期装配密封性；其二是阀件与管道的同心连接，若阀件轴线与管道存在偏角，会造成流道突变并附加装配应力；其三是支管支架与主管的抱紧关系，支管长度较长，若仅靠两端接头固定，运行中易因振动产生疲劳，模型中在支管与主管之间设置了多处连接点，相当于把支管载荷分散传递到刚性更强的主管上。

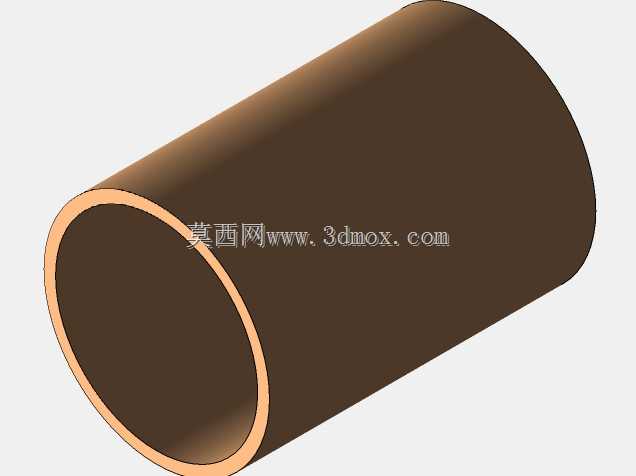

　　外形边界方面，主横管为最长构件，决定了组件在设备框架内所需的水平安装空间；上方的旁通支管和手柄构成了主要高度方向包络，设计安装支架时不能只按主管外径预留空间，还需考虑手柄扳动后的极限位置。两侧手柄在全开和全闭状态下会扫过一定扇形区域，周边若布置线槽、仪表盒或其他管路，应留出操作间隙，避免紧急关断时手柄与相邻部件碰撞。

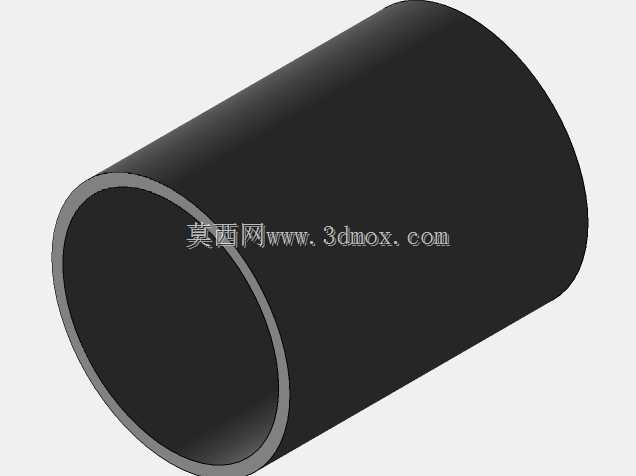

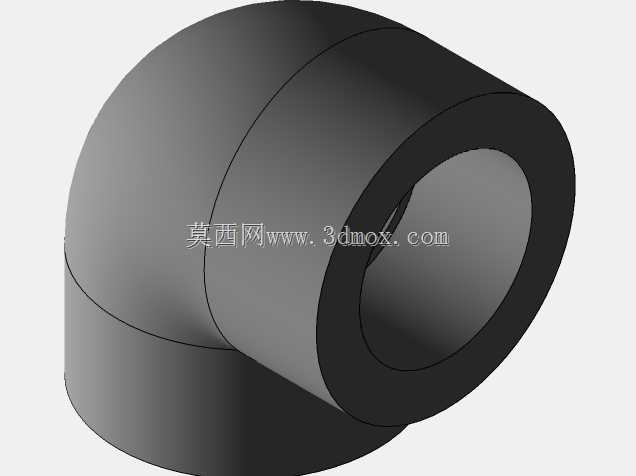

　　流道设计上，主通路尽量保持大通径直通，减少不必要的缩径，以降低压损；旁通支路管径小于主管，适合小流量取样或信号采集，不会对主输送能力造成明显影响。弯头位置采用圆弧过渡而非直角折角，可减少介质在转向处的湍流和局部冲刷，对于含轻微颗粒或需要稳定流速的检测工况更为有利。螺纹接口沿支管顶部或侧部布置，也有利于排气和避免积液。

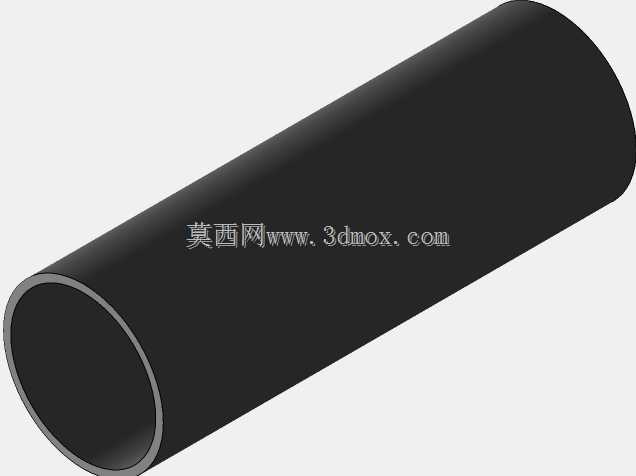

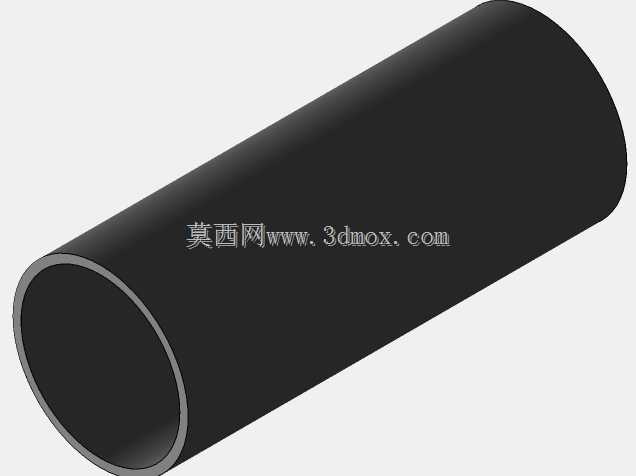

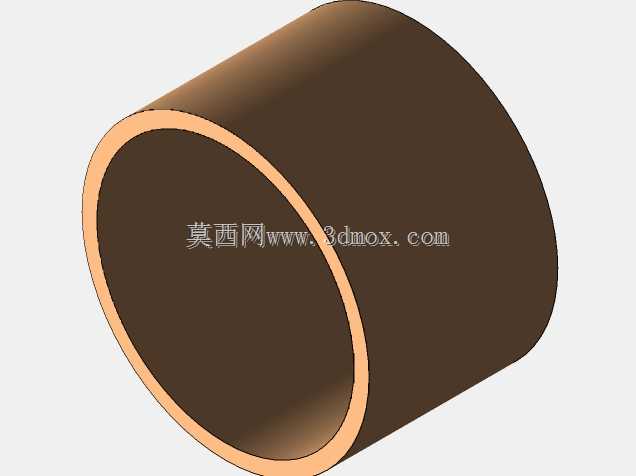

　　在装配逻辑上，该结构可拆分为主管段、法兰、阀组、弯头、支管和接头若干子件，建模时先确定主管轴线与法兰密封面，再以主管为基准建立阀件安装位置，最后铺设旁通支管并阵列小接口。这种自基准到附属件的建模顺序，能够保证整体尺寸链清晰，后期若调整主管长度或法兰规格，只需修改主骨架参数，支管接口和阀件位置可随之更新。对于设备选型人员而言，该模型可直接用于管路干涉检查、操作空间校核和支架位置规划，也可作为二维施工图生成时的三维参考。
