外六角全螺纹螺栓结构设计

　　在各类机械装配场景中，螺栓是最基础也最关键的受力连接件，这款外六角全螺纹螺栓的三维结构完整还原了工程实物的几何特征，可直接用于装配校核、运动仿真与工装设计参考。从实际使用来看，这类紧固件广泛出现在机架拼装、传动部件固定、钣金连接、液压阀块安装以及设备日常维护中，其核心作用是通过螺纹副产生轴向预紧力，将两个或多个被连接件压紧，防止工作过程中出现松动、滑移或分离。

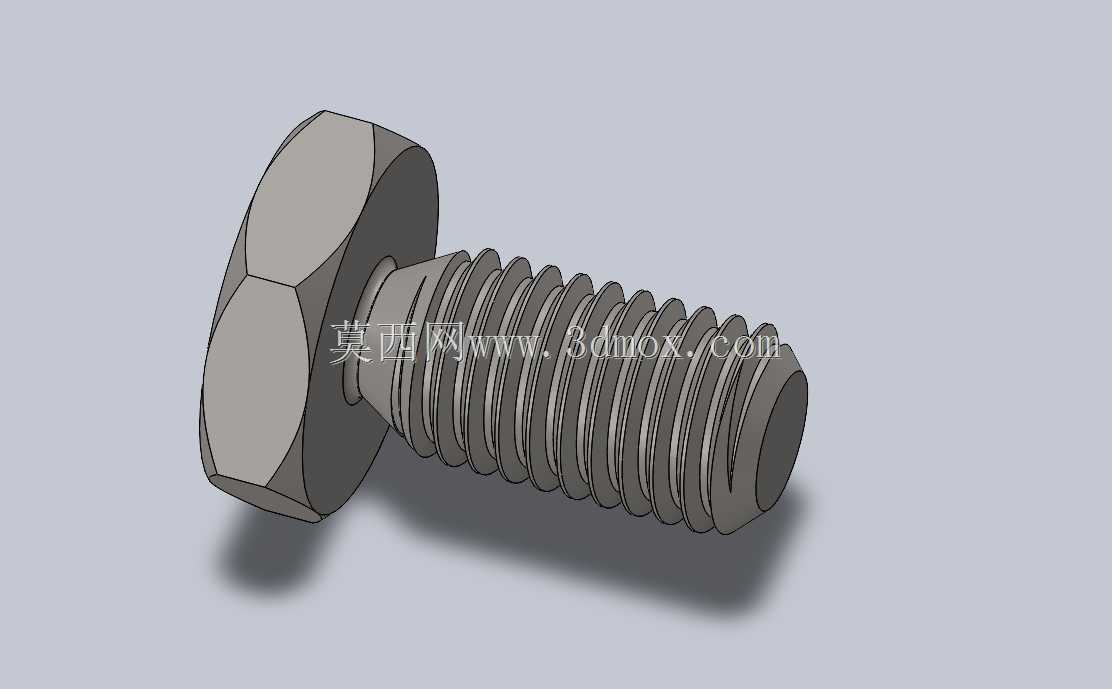

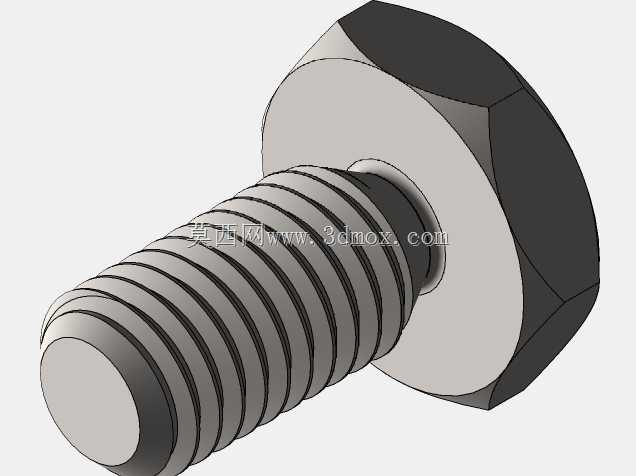

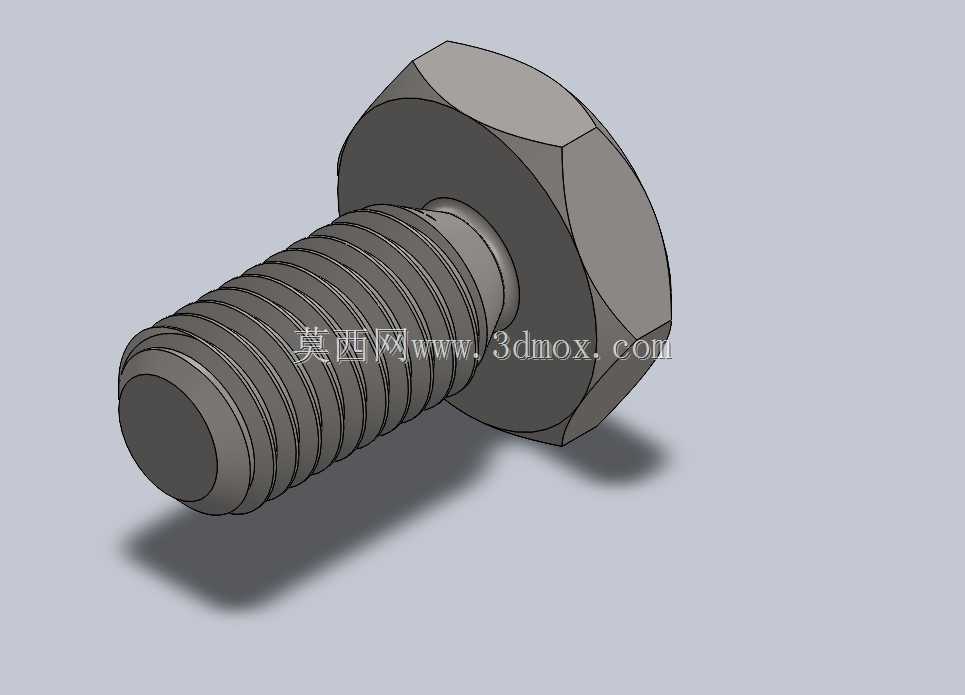

　　模型的头部采用标准外六角造型，六个侧面平整且具有足够的扳手接触宽度，能够适配普通开口扳手、梅花扳手、套筒等常用工具。设计时需要重点关注头部对边尺寸与厚度，这两个参数直接决定拧紧时的承载能力：若对边过小，扳手容易打滑并损伤棱角；若头部厚度不足，在较大预紧力矩下可能出现头部剪切或压溃。六角与螺杆交接处保留了清晰的过渡圆角，该位置是应力集中高发区，合理的圆角半径能够显著降低交变载荷下的疲劳断裂风险，尤其适用于振动设备、运动机构等长期承受循环载荷的场合。

　　螺杆部分采用连续外螺纹结构，牙型轮廓、螺距和牙顶牙底过渡均按机械连接常用螺纹特征构建。全螺纹形式的优势在于螺杆有效长度范围内任意位置都能与螺母或内螺纹孔配合，当被连接件总厚度变化较大时，无需额外准备多种长度规格，装配适应性更强。螺纹根部不是尖锐直角，而是带有微小圆弧，这一细节在真实加工中对应滚丝或车削形成的牙底圆弧，能够分散应力，避免螺纹在受拉时从根部萌生裂纹。模型端面平整，螺杆末端没有额外导向锥，适合直接拧入预制内螺纹，也可配合平垫、弹垫或防松螺母使用。

　　从安装边界看，布置该螺栓时需要在六角头周围预留足够的工具操作空间。扳手或套筒不仅要能套入头部，还要留有旋转角度，否则在密集安装区域会出现工具无法就位的问题。轴向方向上，需要根据被连接件厚度、垫圈厚度以及螺母啮合圈数确定螺栓长度；内螺纹啮合长度不宜过短，钢件连接通常需要保证一定的啮合圈数，铸铁、铝合金等低强度材料则应适当增加，以防止螺纹脱扣。若用于有定位要求的场合，还需关注螺栓杆部与通孔之间的间隙：普通连接孔可留有较大间隙以便装配，而精确定位连接则应配合铰制孔螺栓或定位销共同使用。

　　结构建模过程中，螺纹特征的处理需要兼顾真实感与工程效率。完整还原每一圈细小牙型虽然能够提高视觉精度，但在大型装配体中会显著增加模型数据量，影响旋转、剖切和工程图生成速度。因此在整机设计阶段，常采用简化螺纹圆柱或贴图表示，而在需要进行强度分析、3D打印样件或关键部位展示时，再使用真实牙型模型。该模型将头部、杆部和螺纹作为一个整体零件构建，符合实际冷镦或车削加工后的连续体特征，没有多余拼接面，便于后续赋予材料属性并进行有限元受力分析。

　　在功能特性上，外六角头相比盘头、沉头等头型能承受更大拧紧力矩，因此适合中高强度连接。全螺纹杆部在夹紧厚度较薄的连接件时，螺纹会直接进入夹紧区域，此时要注意螺纹牙型可能在结合面处产生应力集中；若被连接件表面较软或需要较大支承面，应增加平垫圈来分散压力。对于振动较大的工况，单纯依靠普通螺纹预紧可能不足以防松，结构设计时应预留防松元件空间，如尼龙锁紧螺母、弹垫、止动垫片或螺纹胶槽。

　　从选型角度看，这类螺栓的三维模型能够帮助工程师在设计早期检查干涉问题。例如螺栓头是否与相邻肋板、管路、护罩发生碰撞，螺杆伸出螺母后的长度是否满足安全要求，扳手旋转空间是否被其他部件遮挡。这些问题若等到实物装配阶段才发现，往往需要返工钻孔、修改板件甚至重新加工零件。通过在三维环境中预先模拟，可以把连接方案、工具空间和维护可达性一并纳入设计判断。

　　整体而言，该螺栓模型并非简单的杆与六角头组合，而是体现了紧固件在传力路径、工具适配、安装空间和疲劳强度方面的综合要求。对于结构设计人员，它可作为标准件库中的基础连接单元；对于设备选型人员，可据此核对夹紧长度与啮合长度；对于三维建模学习者，则可通过该零件练习回转体、六角拉伸、螺纹扫掠以及倒角圆角等常用建模方法。
