木制标准EIA-19英寸服务器机架结构设计

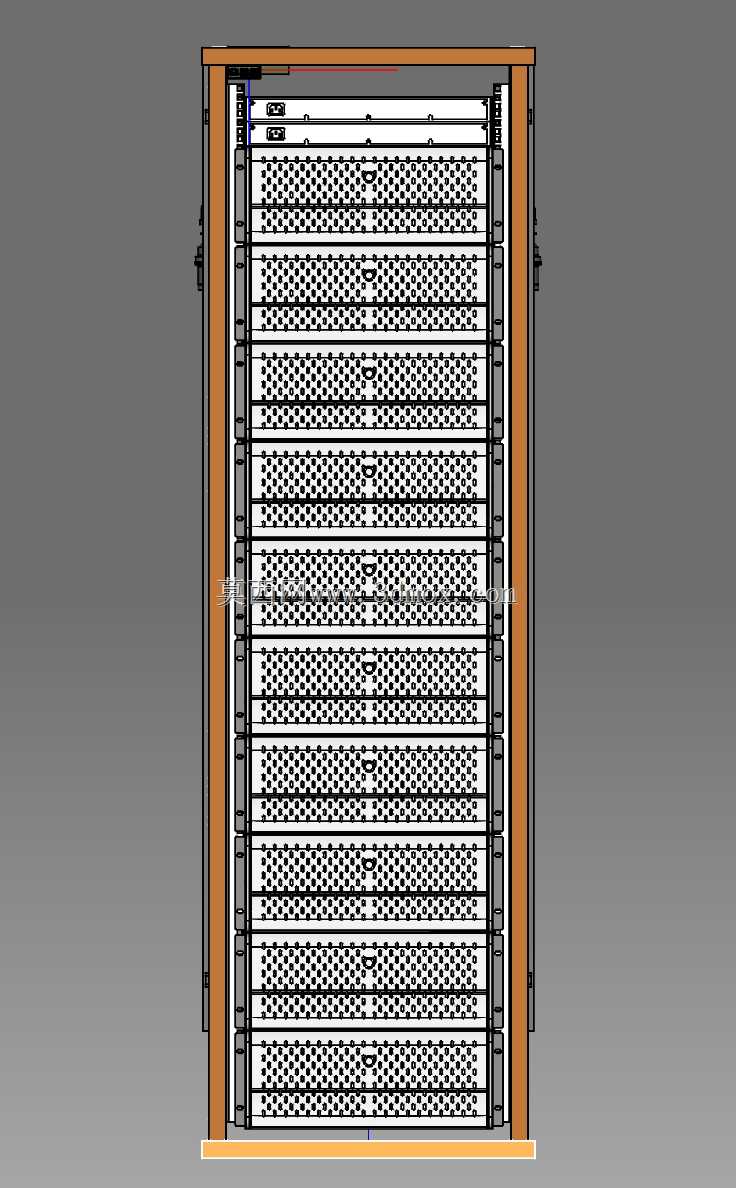

　　该机架以标准EIA-19英寸IT设备安装规范为核心约束，整体外廓尺寸控制在600mm×950mm×42U高度范围内，宽度方向预留两侧立柱安装孔位，深度方向兼顾设备前后出线与维护操作空间，42U有效安装高度可覆盖从1U机架式服务器、4RU服务器外壳到以太网/SFP交换机等常见机房设备的堆叠部署需求。在实际工程应用中，这类机架可用于小型办公机房、边缘计算节点、临时测试环境或低碳展示型数据中心，相比全金属机柜，木制结构在特定场景下具备材料易加工、自重相对可控、外观可定制化的特点，同时仍需通过结构补强保证长期承载稳定性。

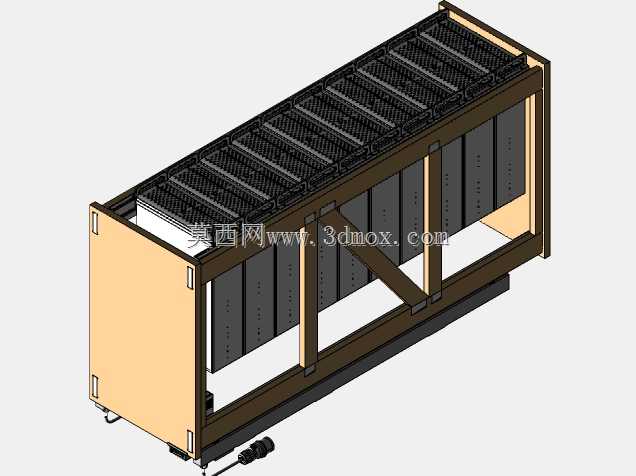

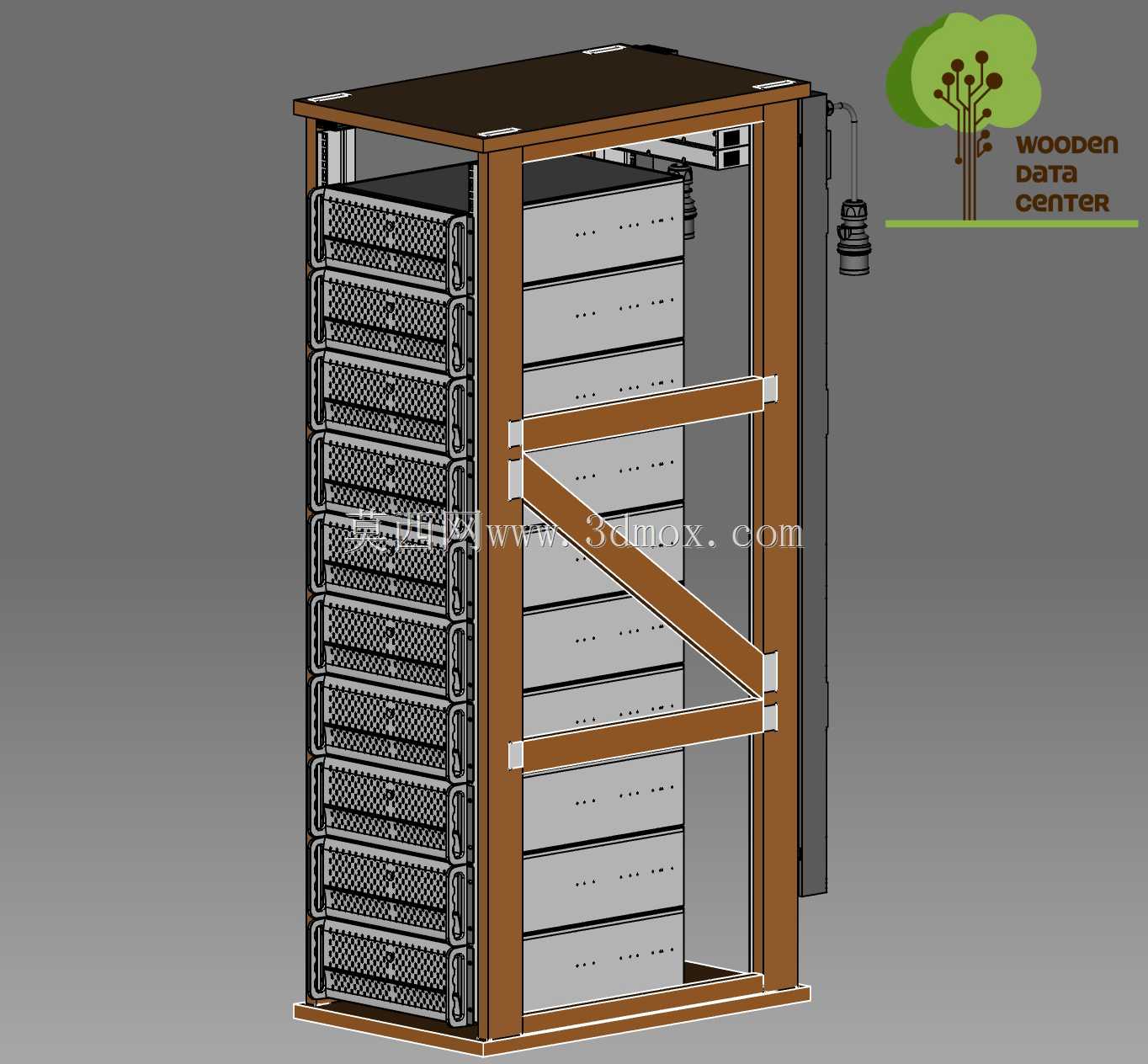

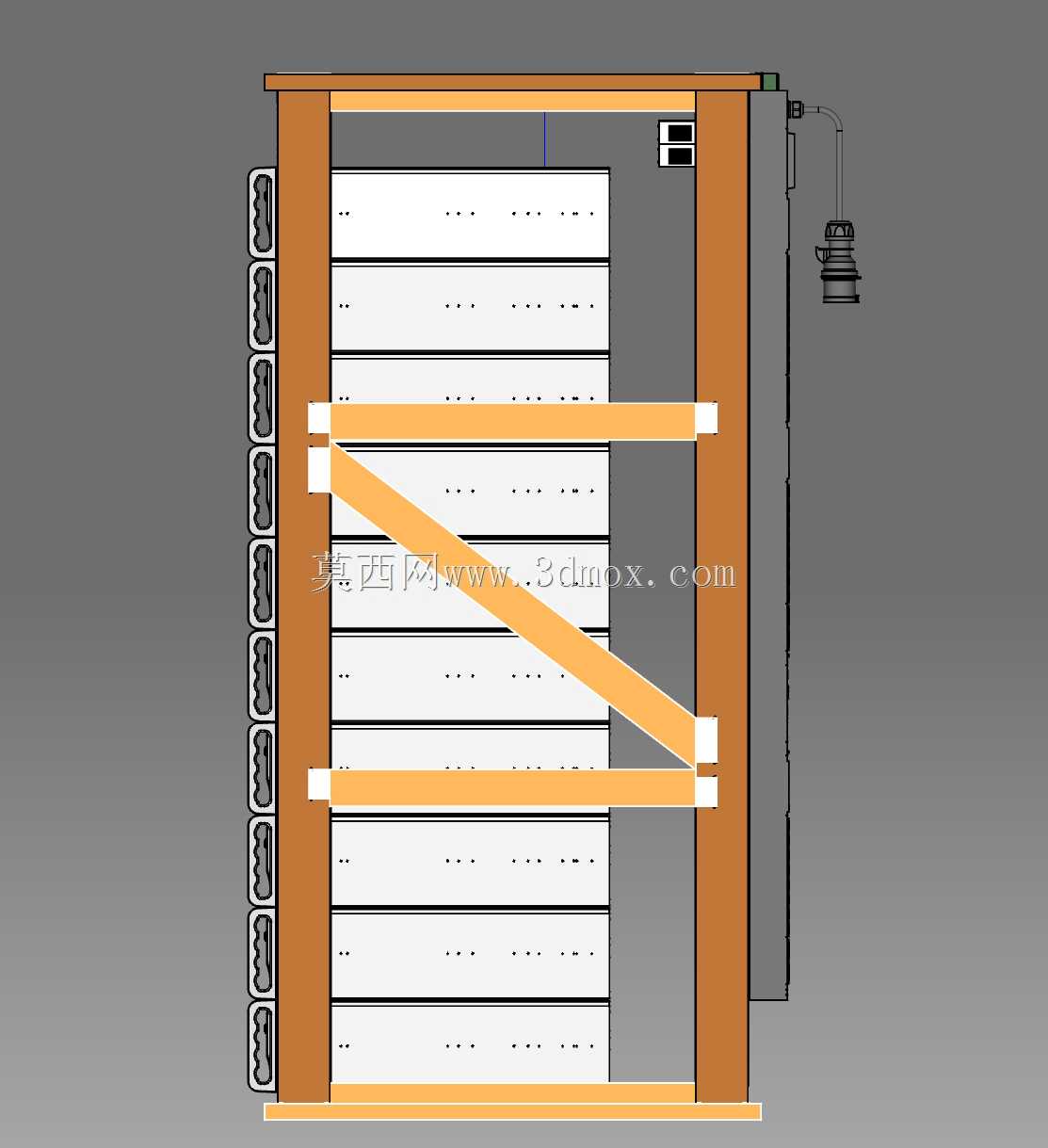

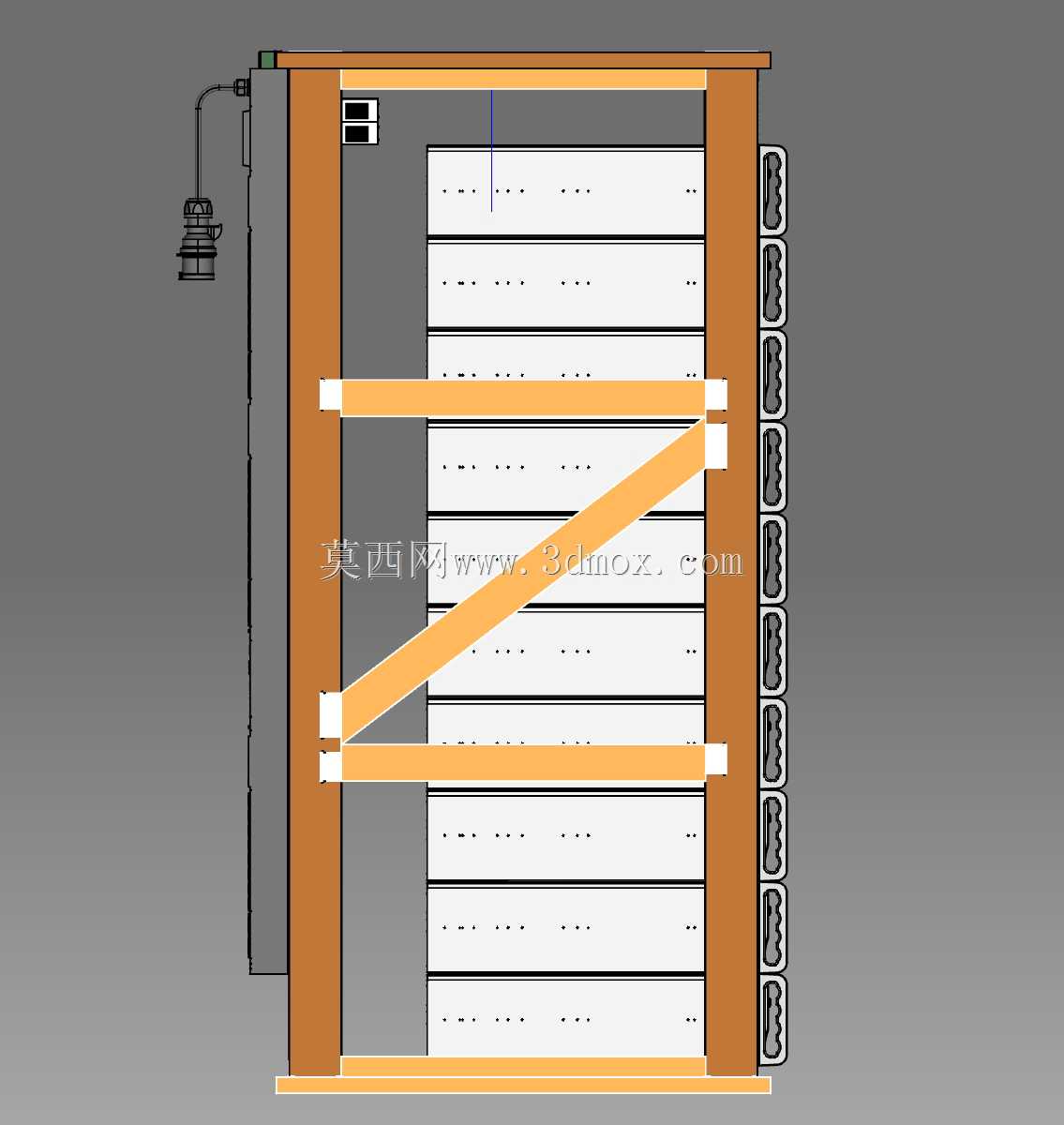

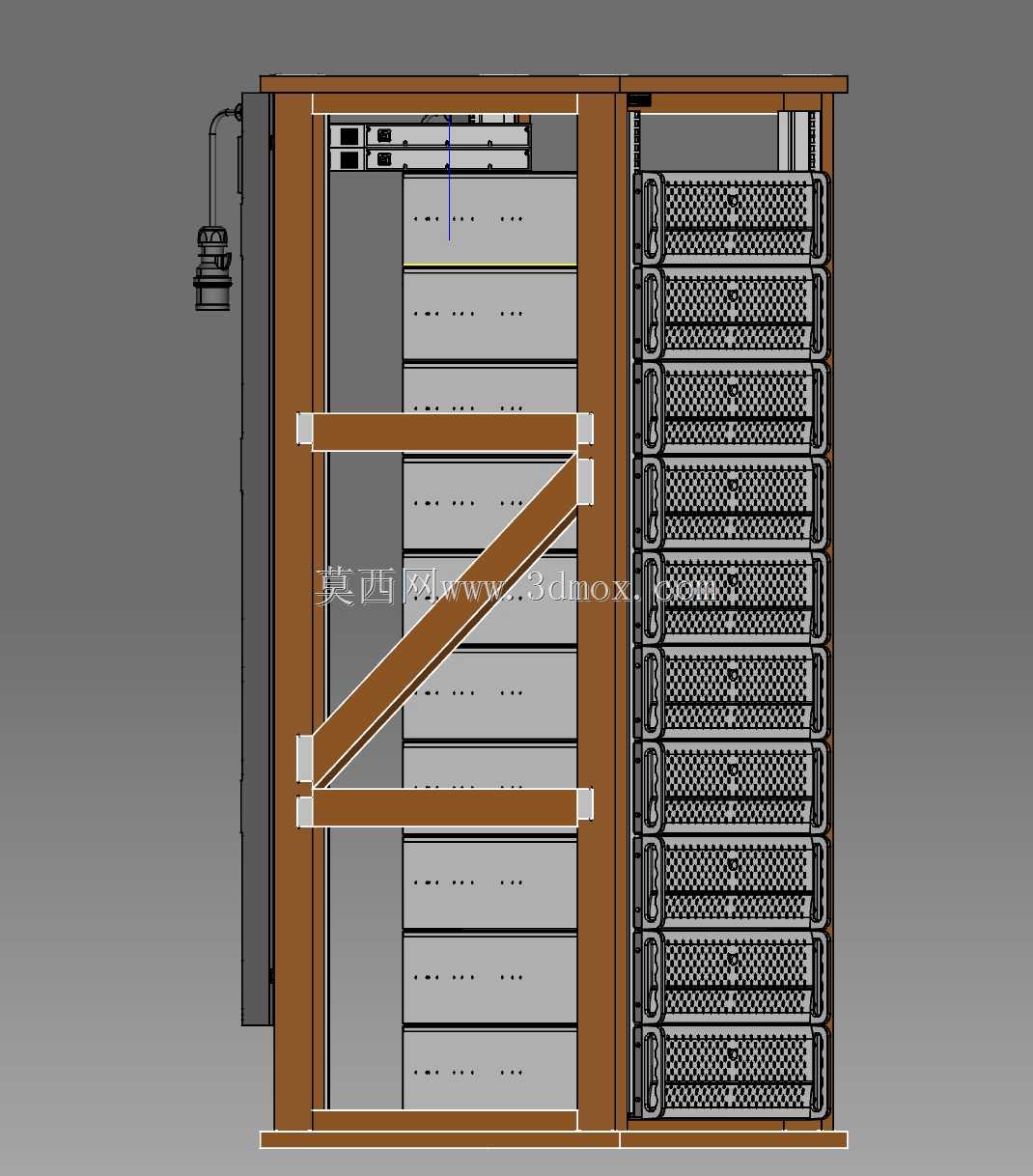

　　从承载边界看，设计中针对木制立柱与横梁连接节点做了重点处理：竖向主立柱承担设备垂向载荷，横向层撑按U位间距分布，斜向支撑用于抵消机架推拉维护时产生的侧向倾覆力矩，整体结构可支持高至1000公斤级的设备堆叠载荷。机架内部未设置传统金属导轨，而是通过木制框架与安装孔位配合实现设备固定，这一处理更偏向VR环境下的结构验证与概念展示，若进入实际生产落地，仍需在立柱内侧增加金属衬条或专用机柜导轨，以满足服务器抽拉维护时的耐磨与承重要求。

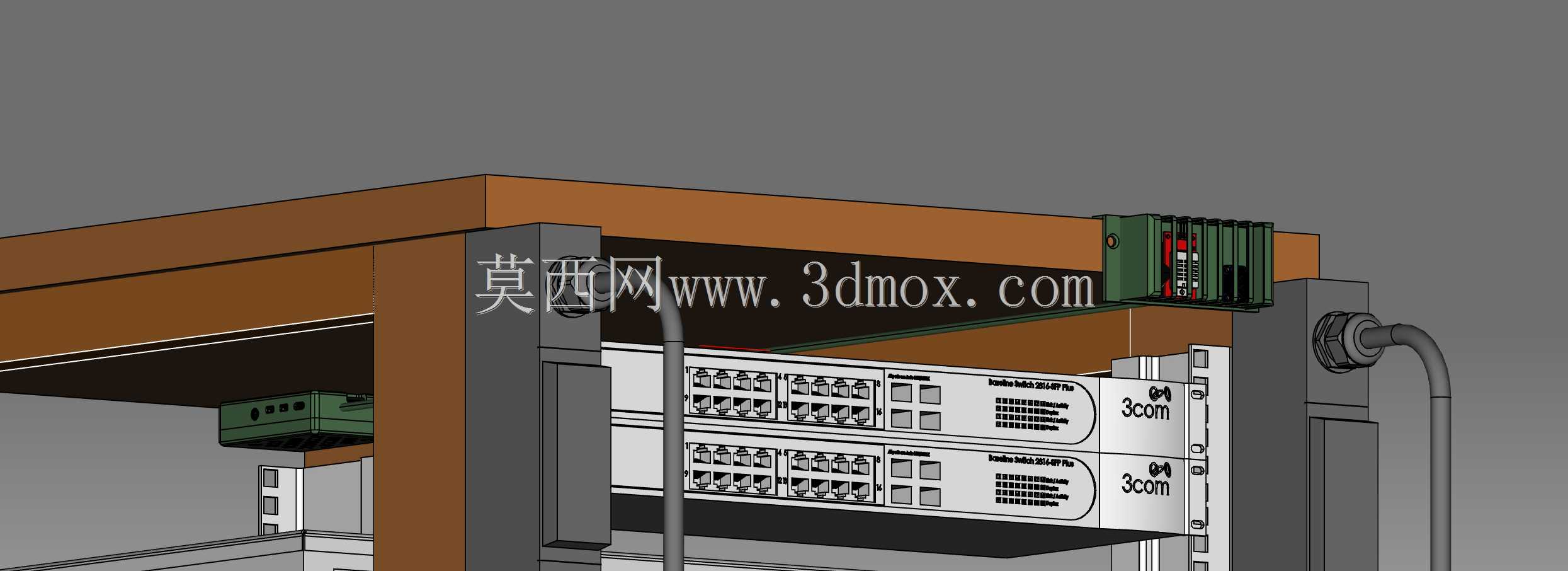

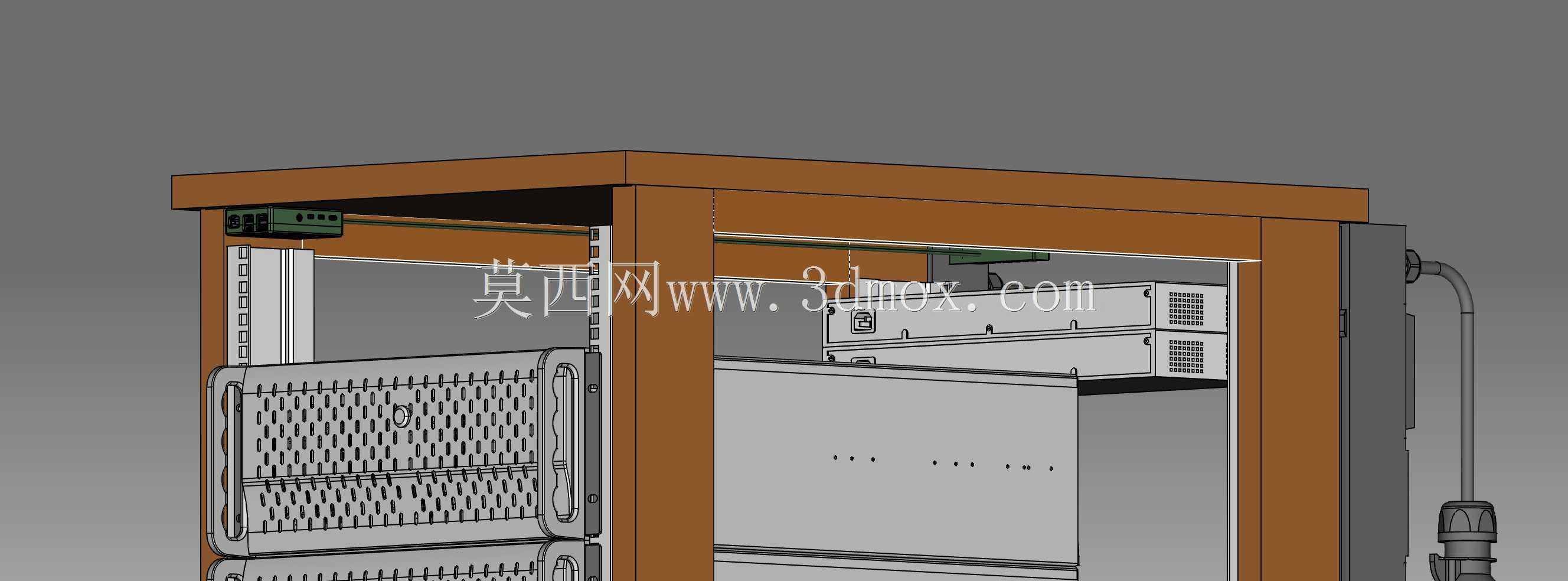

　　功能集成方面，机架配置了PDU配电单元，可统一为内部服务器、交换机等设备提供电源分配；同时预留烟雾探测、温度与湿度传感器组件安装位置，能够对机柜内部热环境与安全状态进行监测。配电与传感线路沿框架侧边隐蔽布置，既避免线缆干扰设备安装，也便于后期检修。机架顶部设置封闭顶板，底部预留通风与走线空间，前后区域可根据散热需求选择网孔或封闭面板，图中左侧密集网孔结构对应设备进风侧，右侧平整面板则用于走线与侧板封闭。

　　设计思路上，该方案并非简单复刻标准钢制机柜，而是在满足19英寸设备安装孔距、U高度模数、前后维护间距等核心规范的前提下，探索可持续材料在IT基础设施中的应用。木制构件的加工对工艺门槛要求较低，便于小批量定制或快速搭建验证样机；框架节点采用角件与紧固件连接，既保证装配精度，也支持拆装与局部更换。对于结构设计从业者而言，该模型的价值在于清晰呈现了机柜类产品的尺寸链逻辑：外部宽度、深度、高度决定机房布置边界，内部立柱间距、孔位模数、设备间隙决定兼容性，而支撑形式与节点强度则直接决定整机承载能力。

　　在设备选型与建模验证阶段，需要重点核对服务器外壳、交换机等设备的实际深度与前后出线半径，避免因深度预留不足导致线缆弯折或柜门无法闭合；同时要核算多层设备满载后立柱的压弯稳定性与底部接地压强。该机架将配电、环境监测与标准设备安装空间整合在统一木制框架内，既保留了标准服务器机架的工程接口，也体现了绿色数据中心在材料替代方面的尝试，可作为机柜结构设计、边缘机房布置以及可持续IT设备承载方案的三维参考样例。
