七天线5G定向通信高塔结构设计

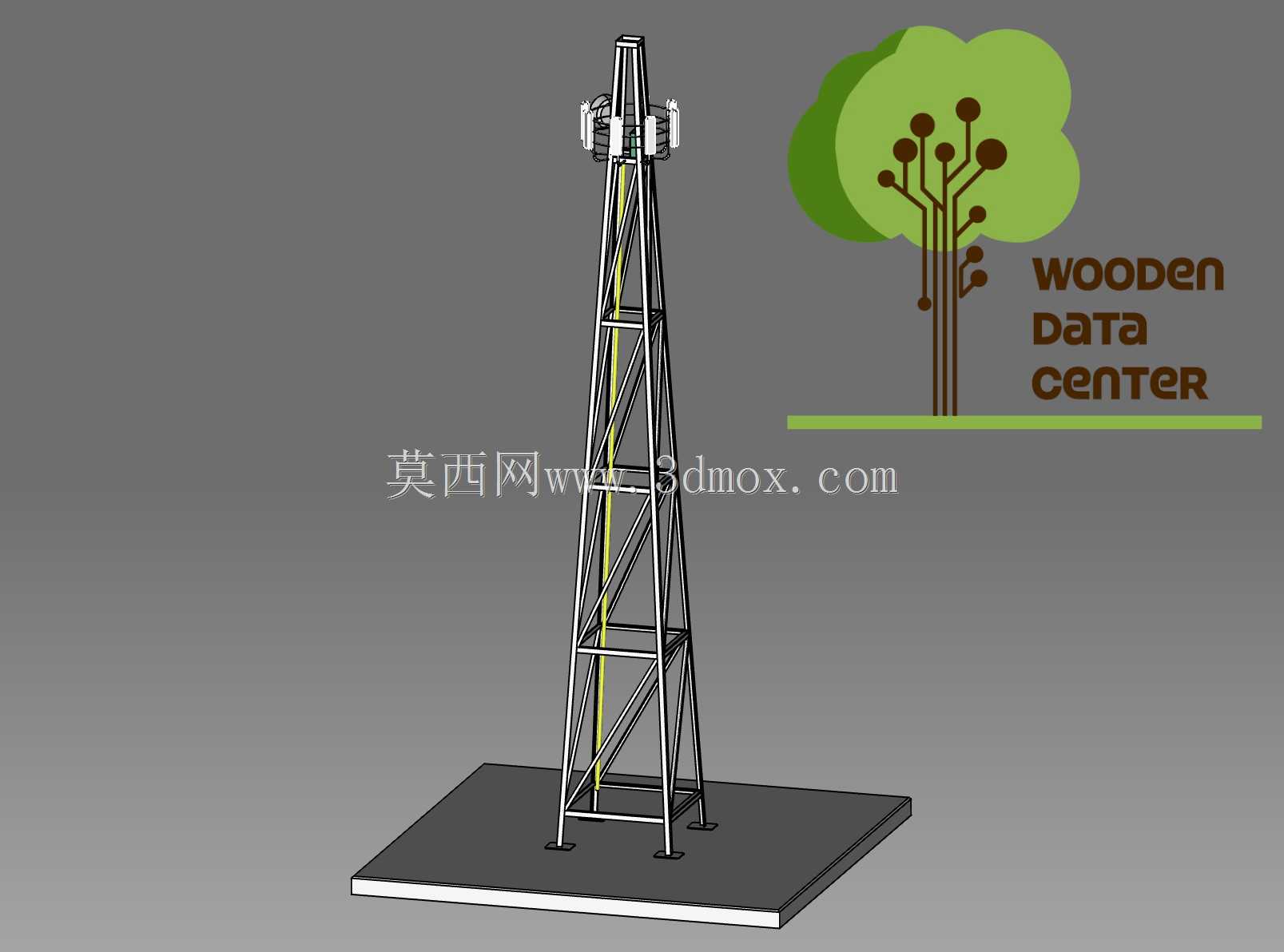

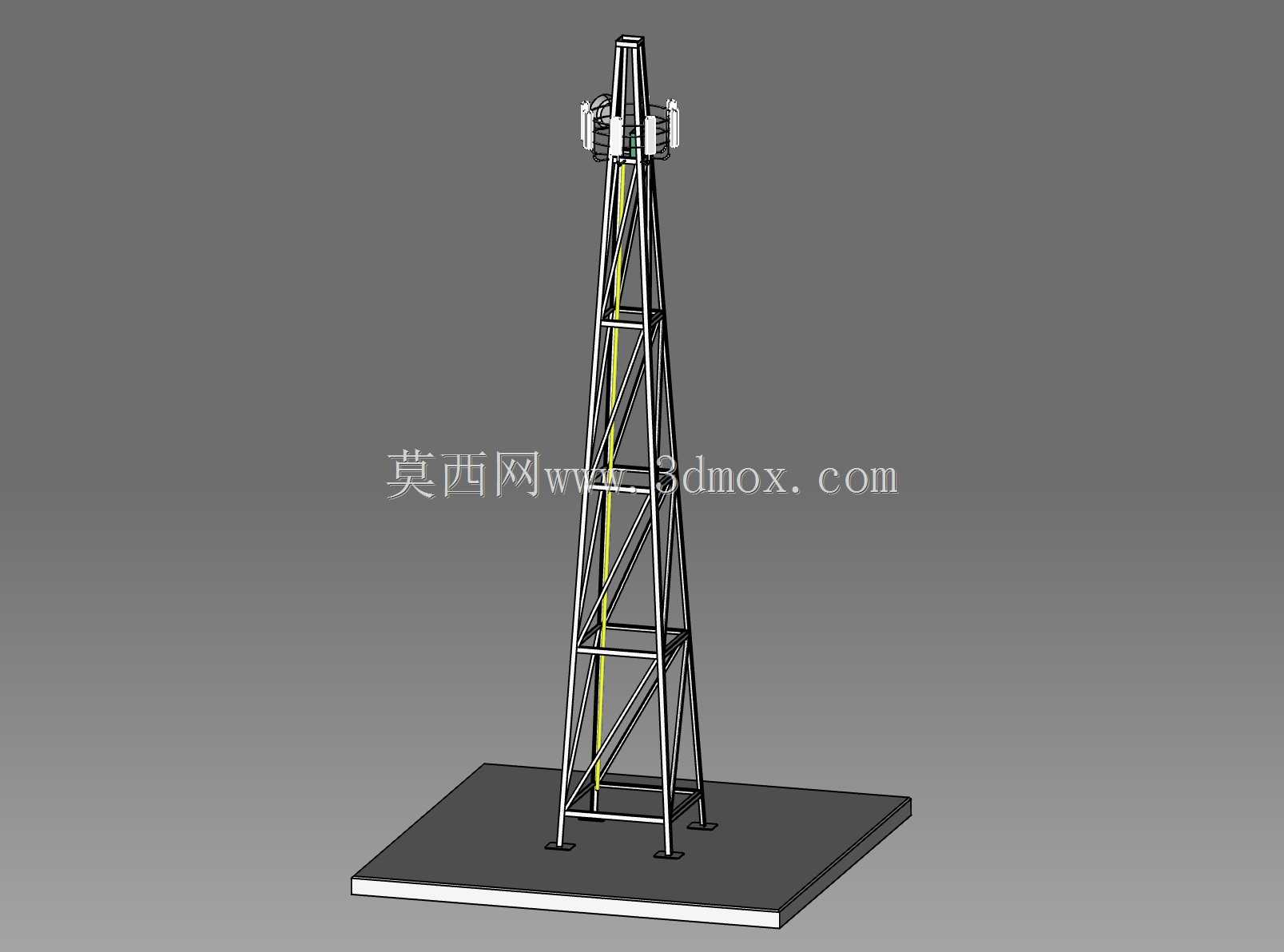

　　该模型呈现的是一座面向开放无线接入网应用的桁架式通信高塔，核心承载对象为顶部集成的七单元5G定向天线阵列。在实际工程部署中，这类塔体多用于郊区、园区边缘或临时通信补点场景，通过定向波束覆盖指定扇区，相比全向天线能够更有效地控制信号覆盖范围、降低邻区干扰，并提升单位面积内的频谱复用效率。塔体采用空间桁架结构，主材与腹杆通过节点连接形成稳定的四面体受力体系，能够在控制自重的前提下提供较高的整体刚度。这种结构形式在通信塔设计中十分常见，其优势在于杆件以轴向受力为主，材料利用率高，风阻面积相对较小，适合承受高空长期风荷载。模型中可以看到塔柱沿高度方向分段收窄，底部通过支座固定于矩形基础平台上。

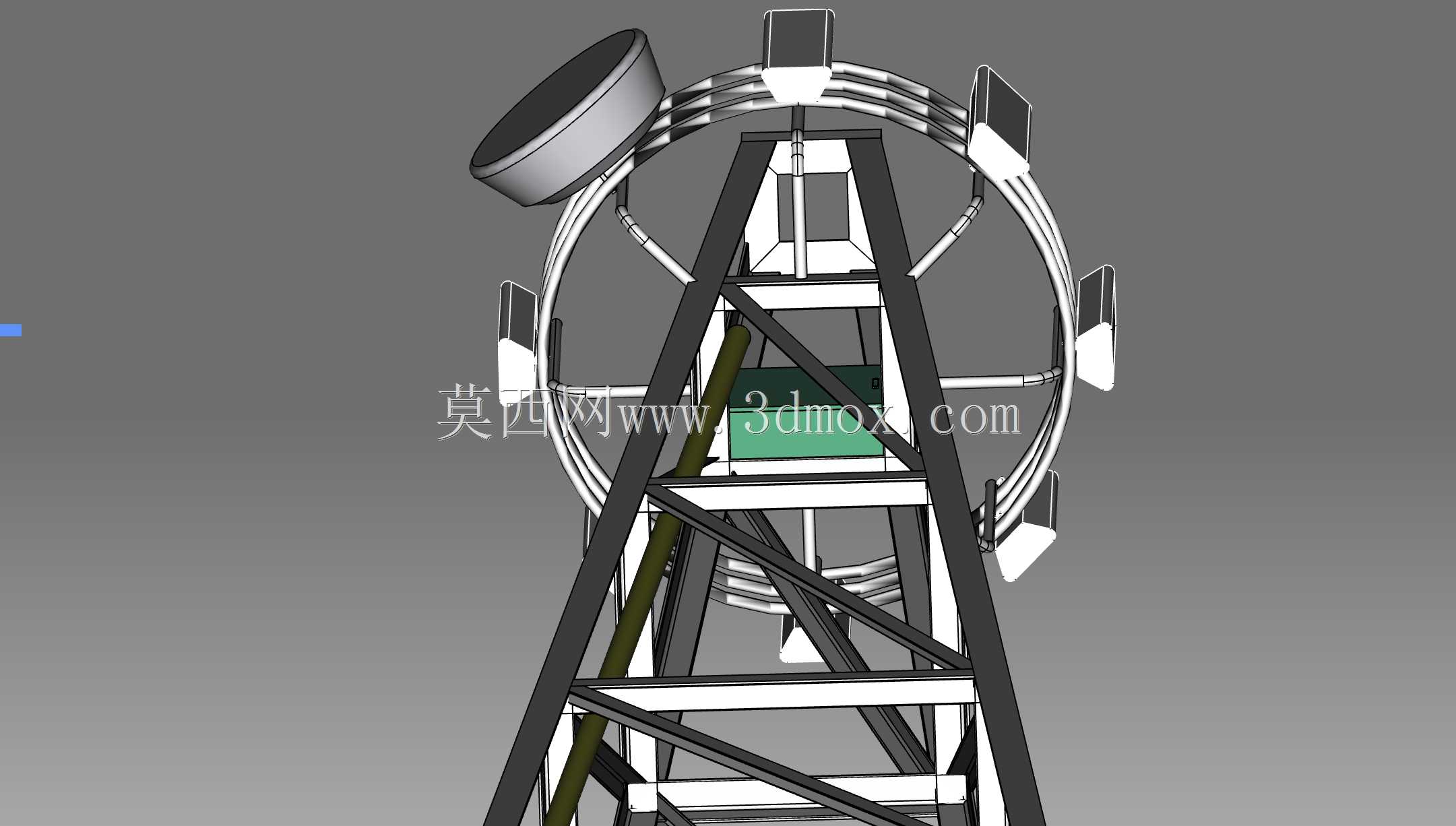

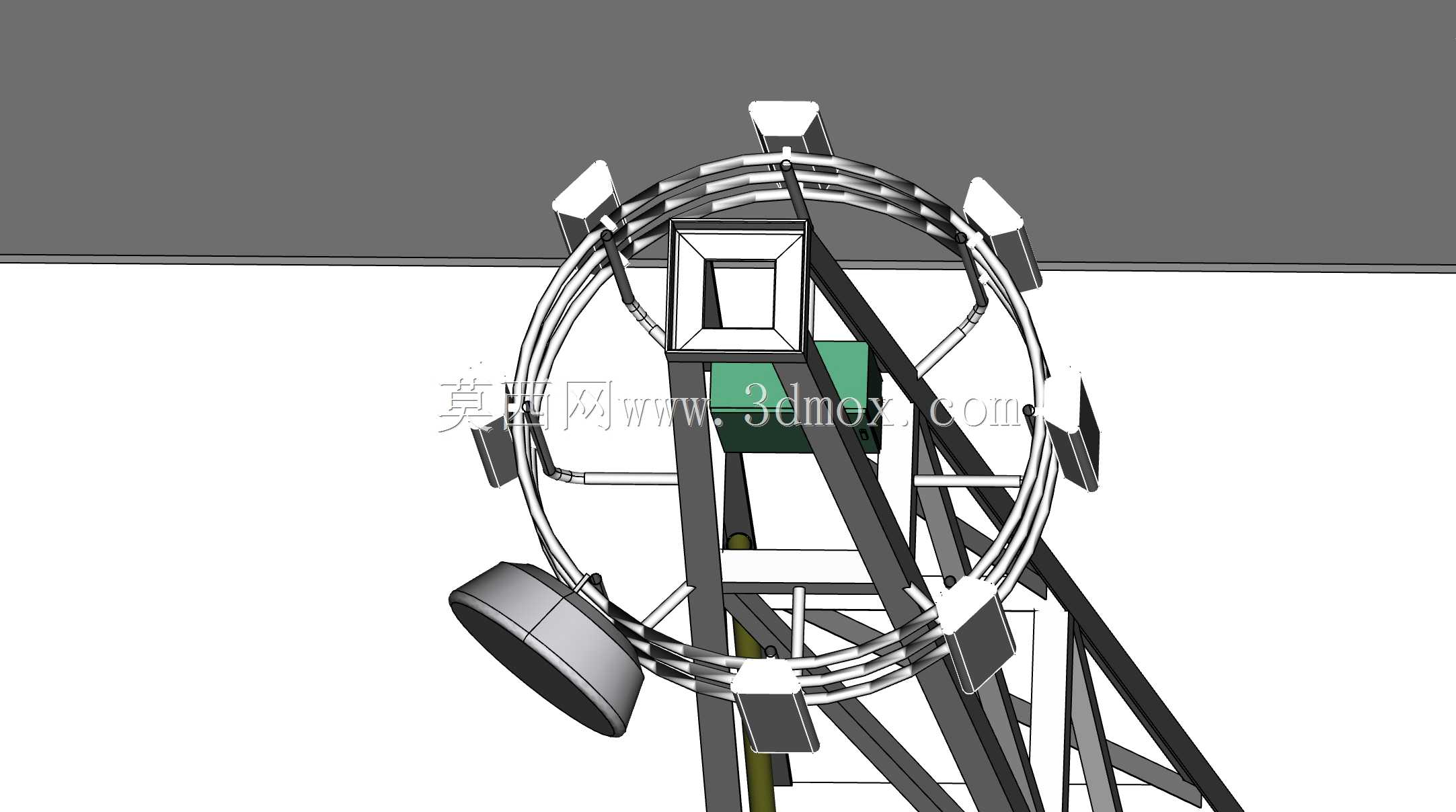

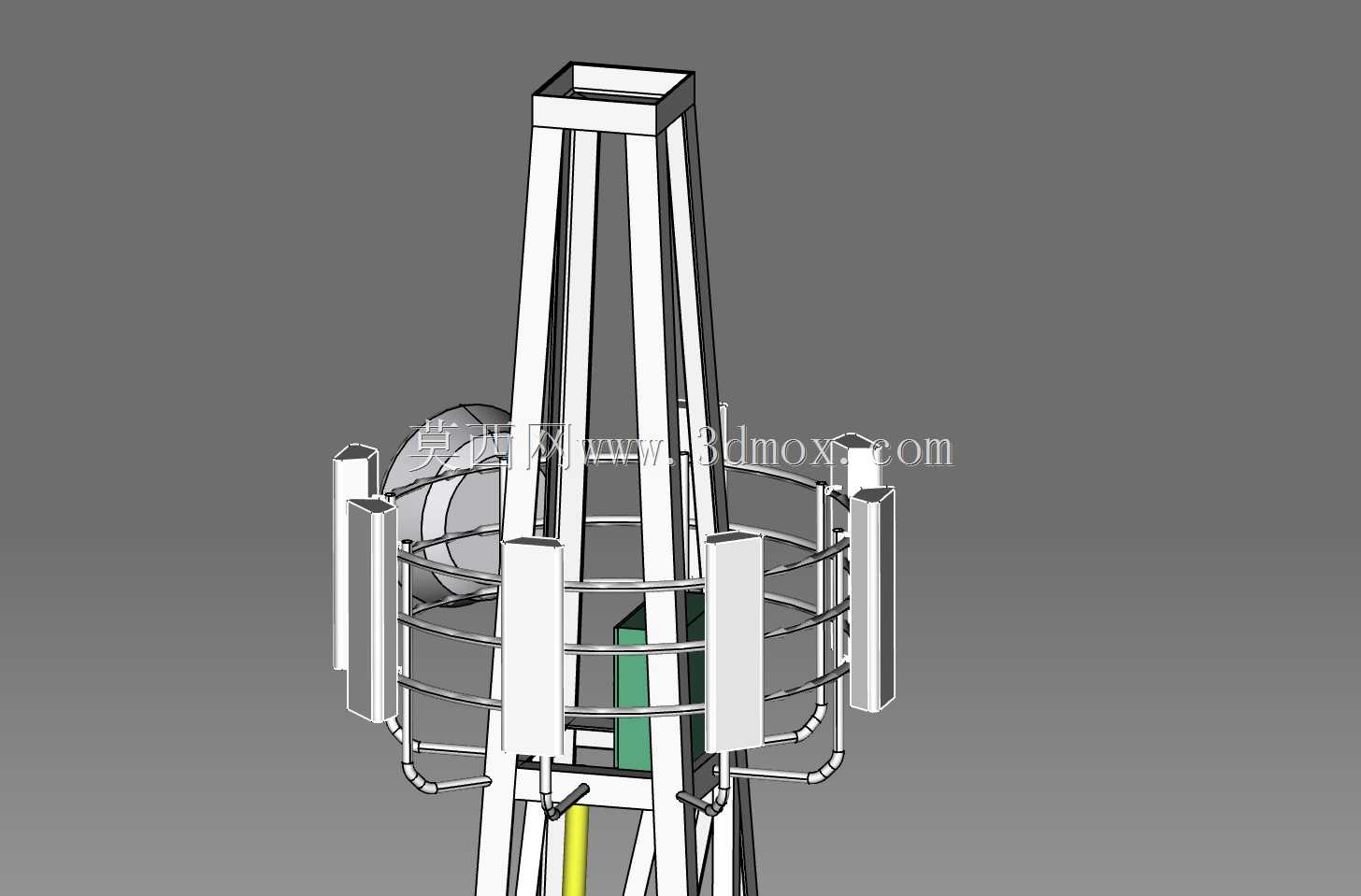

　　基础平台在真实工程中对应钢筋混凝土独立基础或筏板基础，其平面尺寸需结合场地地质条件、当地基本风压、塔体高度及天线挂载重量进行验算。设计时通常需要先确定塔顶设备荷载、迎风面积与安装高度，再反算各杆件的轴力、长细比和节点连接强度，同时控制塔顶位移在规范允许范围内，以避免天线指向因结构变形而发生明显偏移。顶部天线区域采用多层平台与抱杆组合的方式布置七副定向天线。天线的安装方位角、下倾角和水平间距直接影响网络覆盖质量，因此结构设计不仅要满足强度要求，还需为天线调节预留足够的操作空间与安装接口。模型中可见顶部围栏或支架轮廓，用于施工人员挂载设备、布设馈线以及后期维护。塔侧通常会设置爬梯或馈线走线架，本模型以简化方式表达了竖向通道与支撑关系，

　　重点突出主体受力框架与天线挂载位置。从安装边界看，塔脚与基础平台的连接是关键传力节点。工程中多采用法兰盘与地脚螺栓配合，将塔柱底部的拉力、压力和水平剪力传递至基础。地脚螺栓的锚固长度、基础混凝土强度以及抗倾覆验算，都是施工图阶段必须落实的内容。若在屋面或钢结构平台上安装，还需复核下部结构的承载能力与振动响应。设计思路上，该方案将通信功能与结构受力分层处理：下部桁架负责稳定支承与抗侧力，上部平台负责设备挂载与波束指向。杆件布置遵循传力路径短、节点数量少、便于工厂分段预制和现场螺栓拼装的原则。分段运输时，塔体通常按长度和重量划分为若干段，运抵现场后通过法兰或节点板对接，以降低吊装难度。对于三维建模与结构设计人员而言，

　　该模型可用于校核塔架截面选型、节点构造、天线净空及基础占位关系；在设备选型阶段，也可作为挂载方案可视化的基础，评估不同天线数量、挡风面积及平台高度对整体稳定性的影响。整体而言，这是一套以实用通信覆盖为目标、以空间桁架为承载主体的塔桅结构方案，适用于对定向覆盖、快速部署和结构效率均有要求的无线接入场景。
