牧田修边机倾斜底座加工工装结构

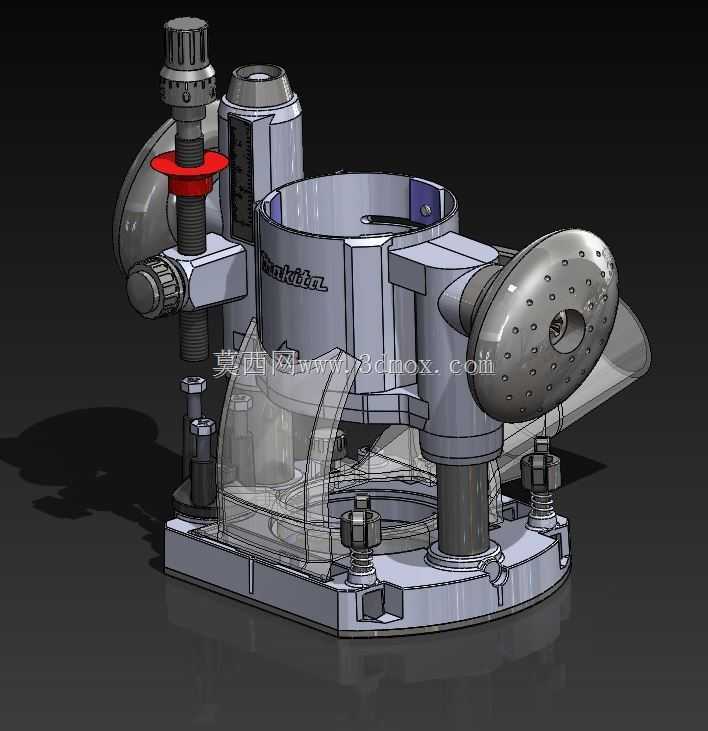

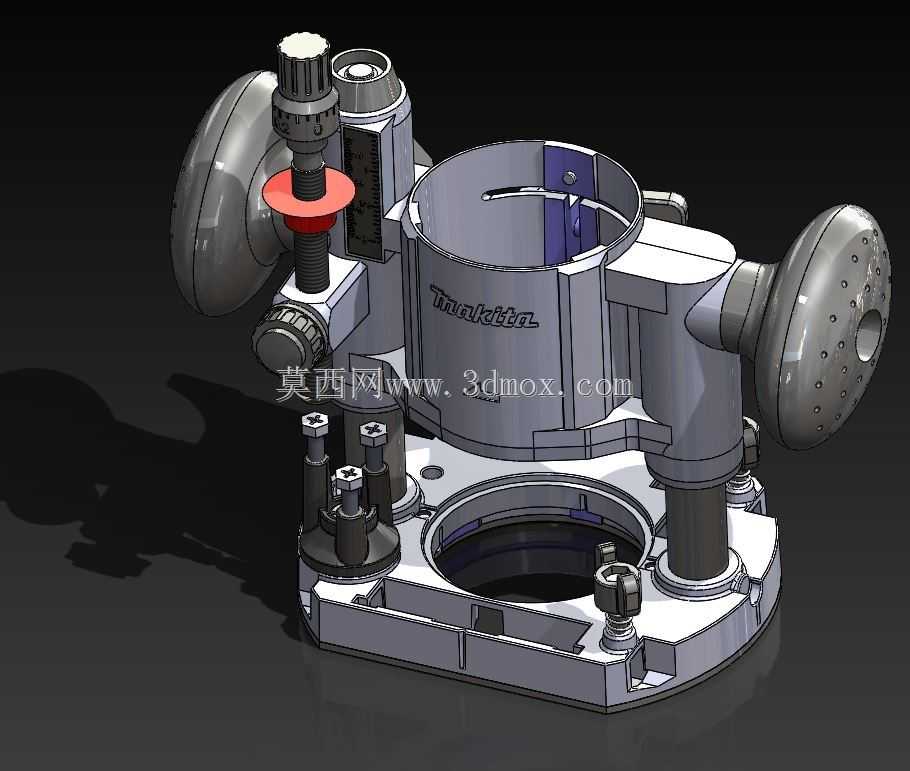

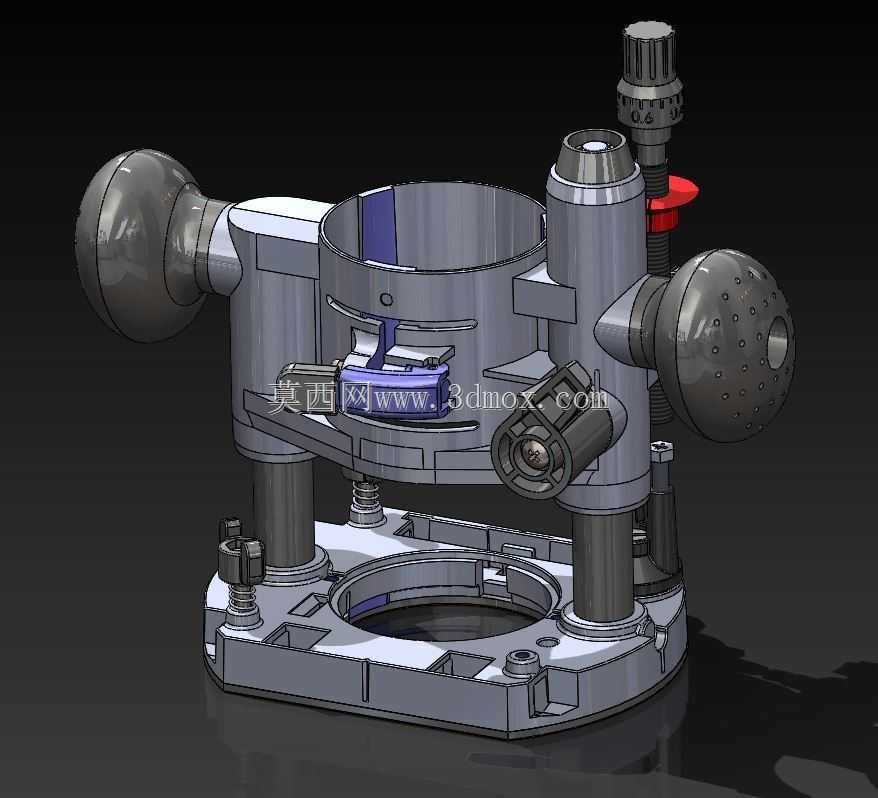

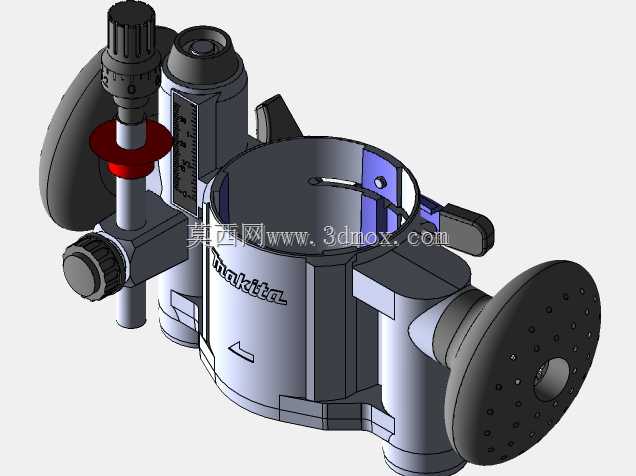

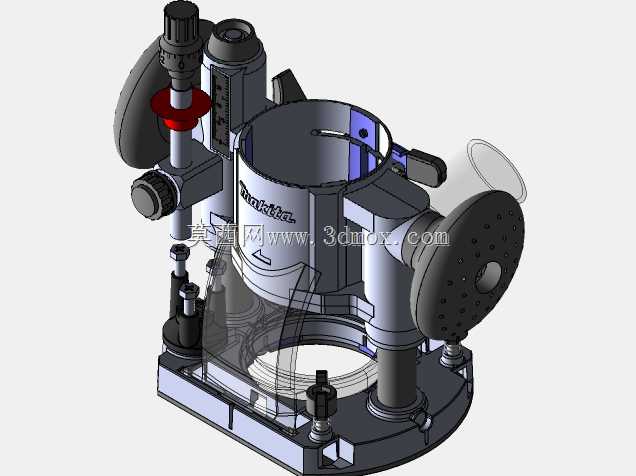

　　该结构围绕手持式木工修边机在固定式加工场景中的定位需求展开，核心解决小尺寸木料开槽、修边、仿形铣削时机身晃动、进给不稳和角度难控的问题。整机由主机夹持环、双立柱导向机构、平移底座、深度调节螺杆、锁紧手柄和侧向操作手轮组成，能够将原本手持作业的电动修边机转化为半固定式铣削装置，适合在木工台、临时工位或小批量样板加工中使用。

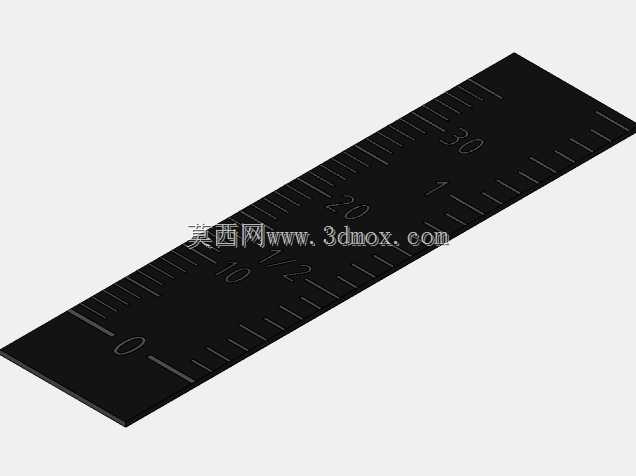

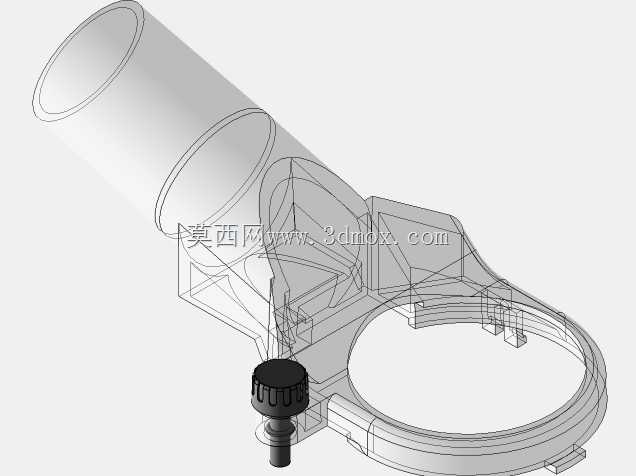

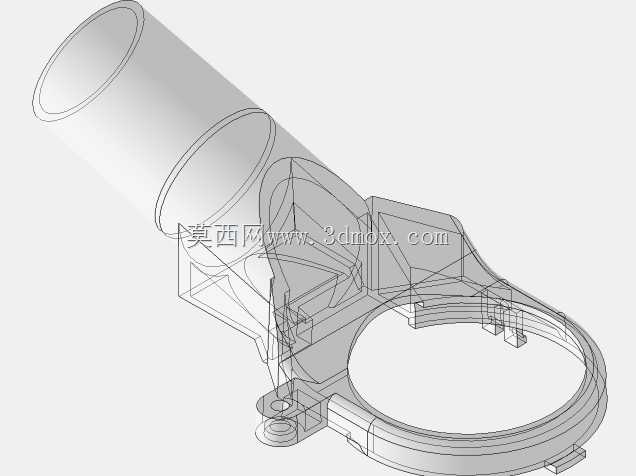

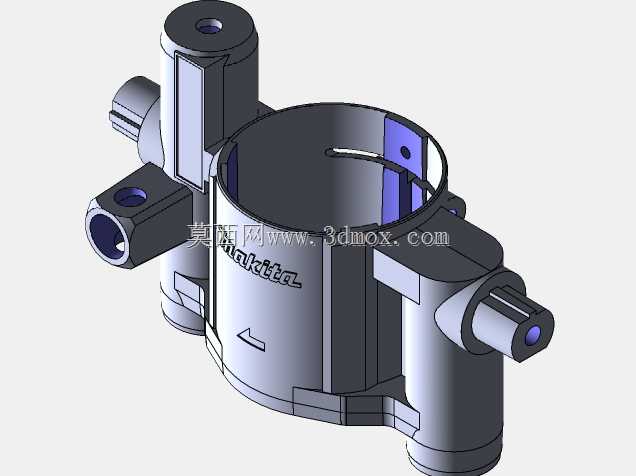

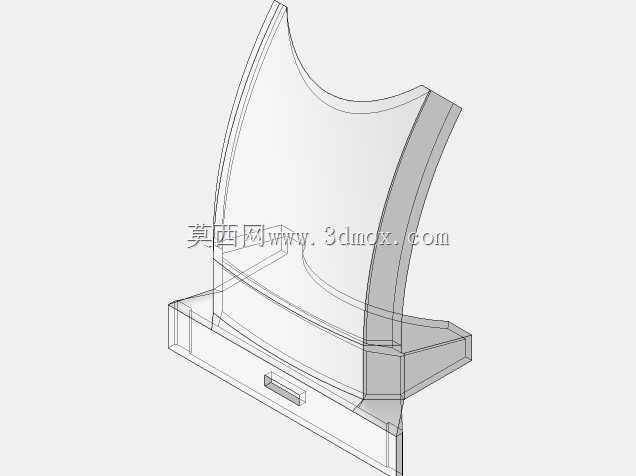

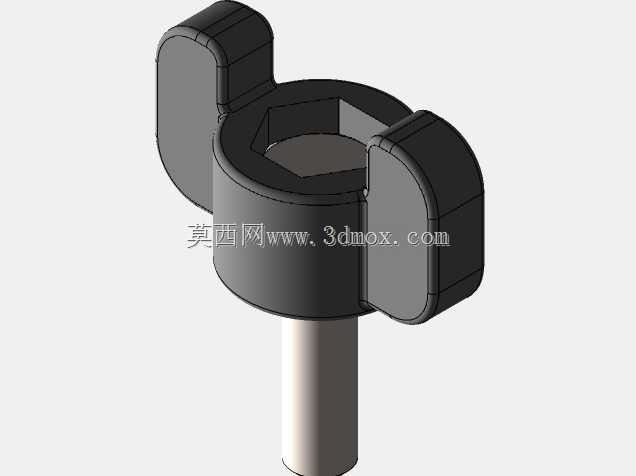

　　主机夹持环采用开口环抱结构，内径按常见牧田RT0700系列修边机筒体尺寸设计，侧壁设置锁紧螺钉，使装入后的主机轴线与底座工作面保持垂直。环体上方预留刀具调节和散热空间，不会干涉修边机本身的深度刻度、开关操作和集尘接口。对于需要频繁更换刀头的工位，这种夹持方式比整体封罩式结构更便于拆装，也能在不同筒体直径相近的修边机之间通过调整螺钉间隙实现兼容。

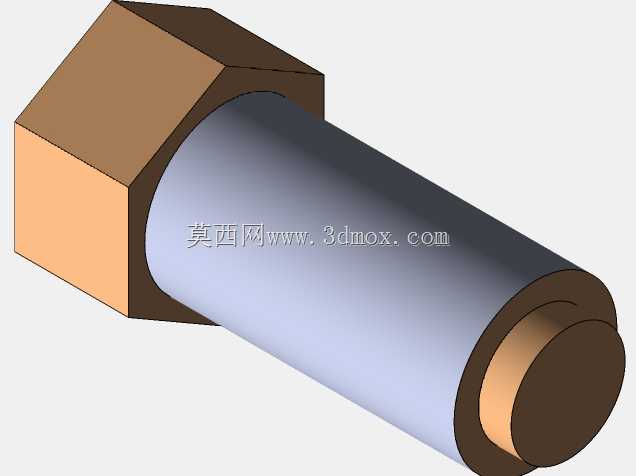

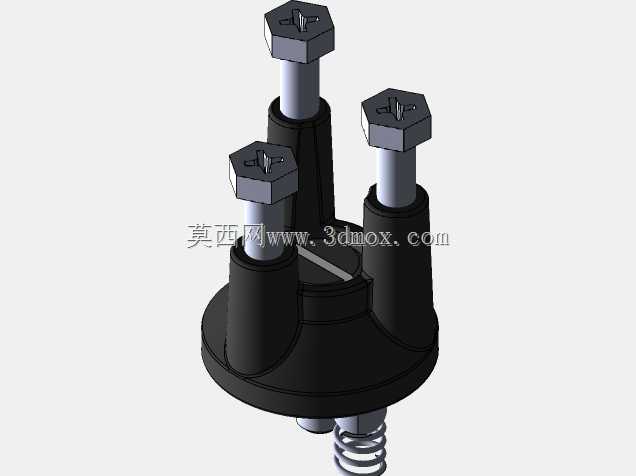

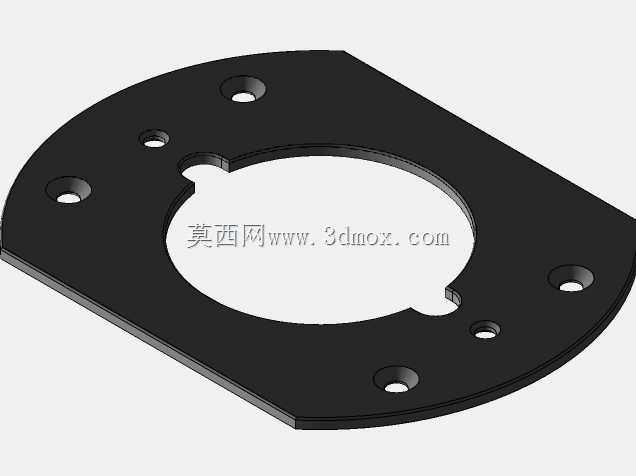

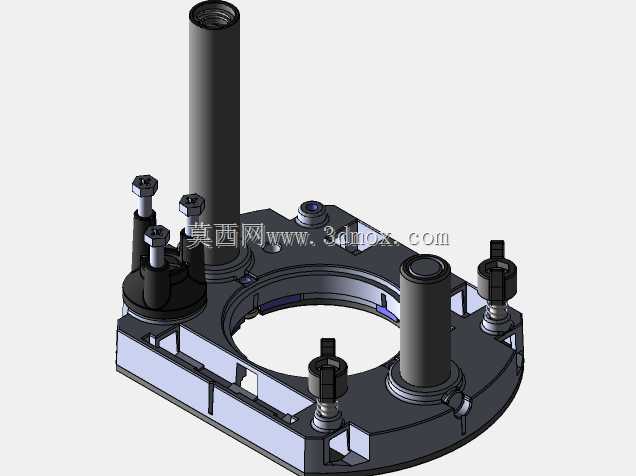

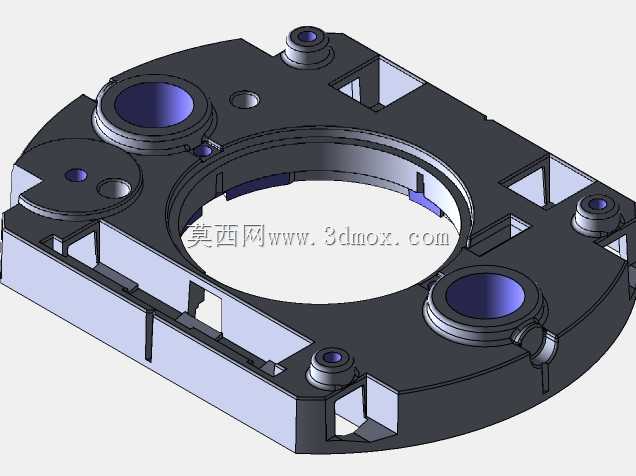

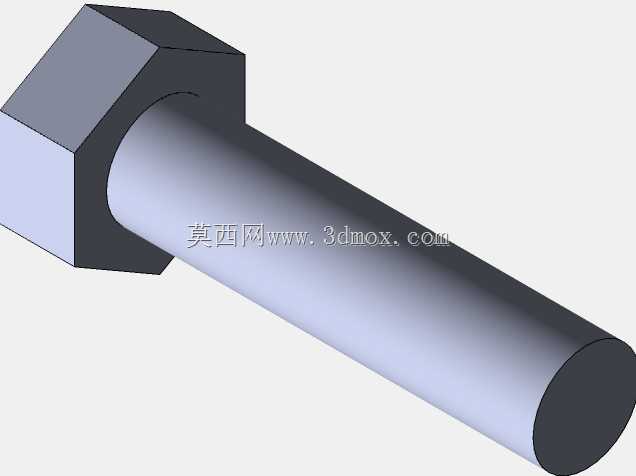

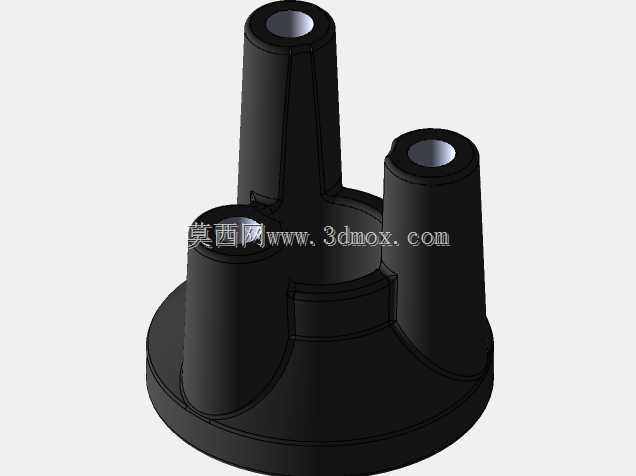

　　底座是整套结构的安装基准，底面为平整承托面，中部开设较大的镂空腔体，铣刀可从腔体中心穿过并接触工件。底座边缘布置多个压紧螺栓和可调定位件，既可以直接压在木板表面进行滑移进给，也能够通过压板固定到木工工作台或靠山系统上。底座轮廓并非单纯矩形，而是在靠近操作侧留出避让空间，使手部在推送工件或调整靠山时不易碰到刀头护罩。

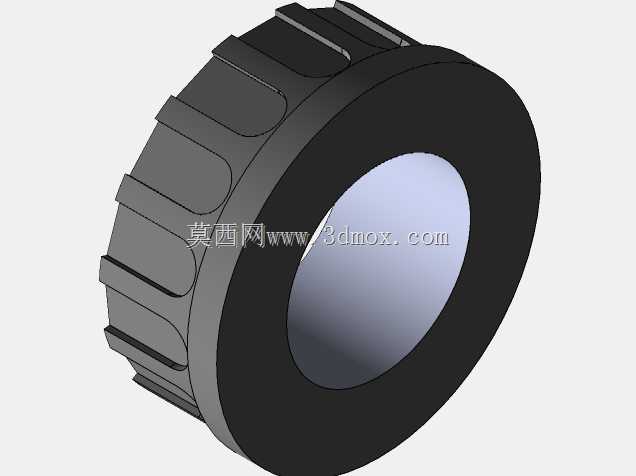

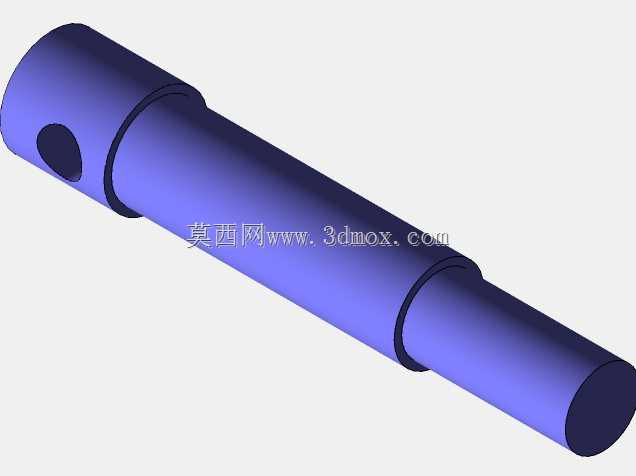

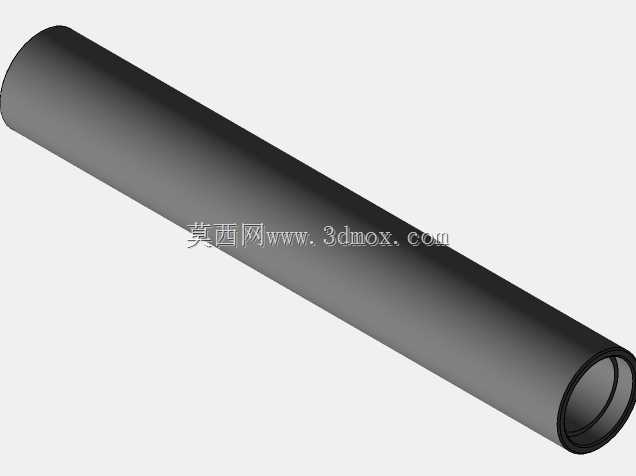

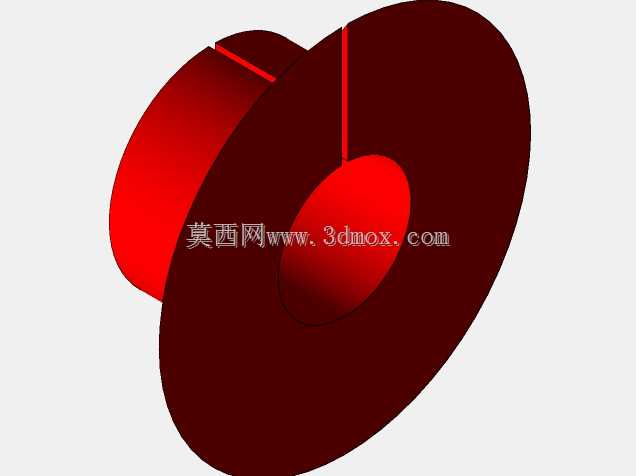

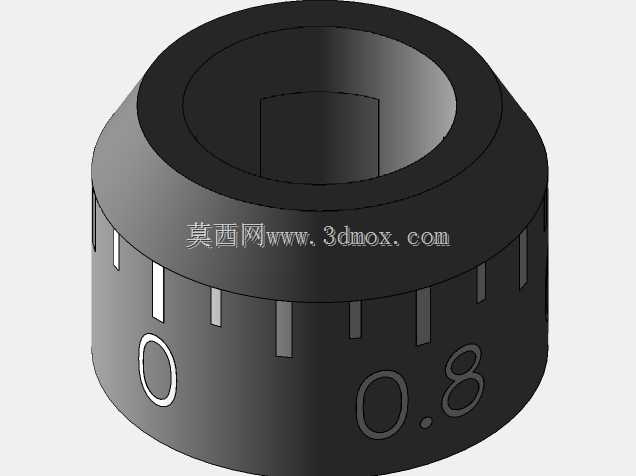

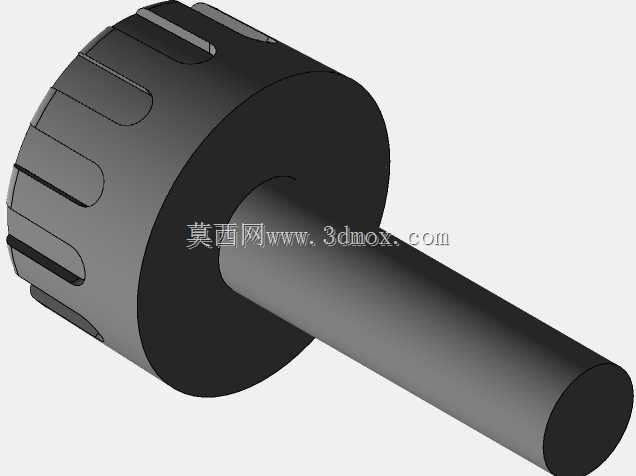

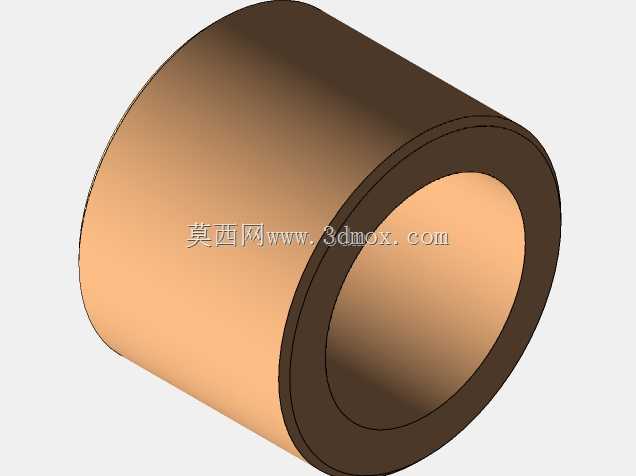

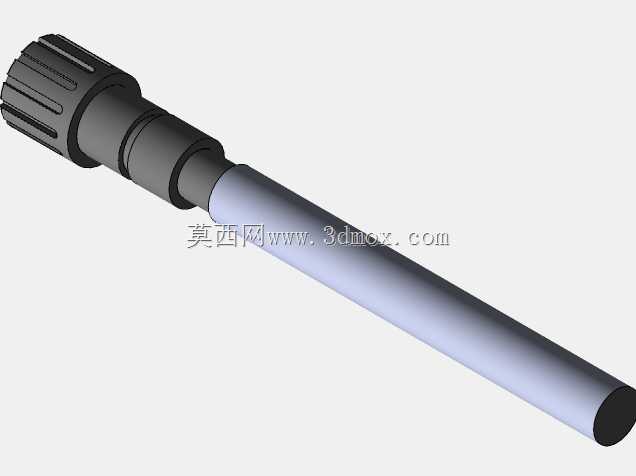

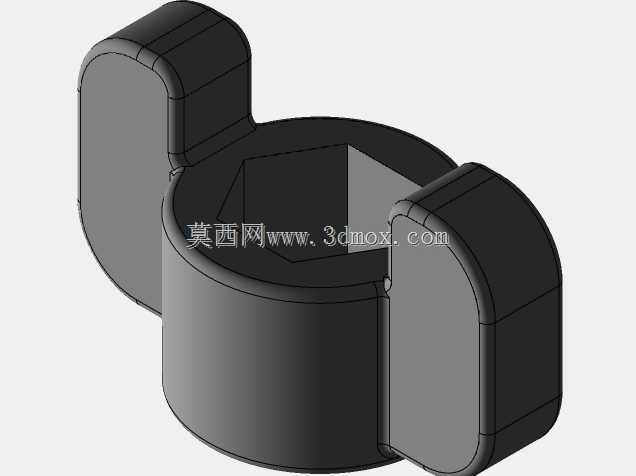

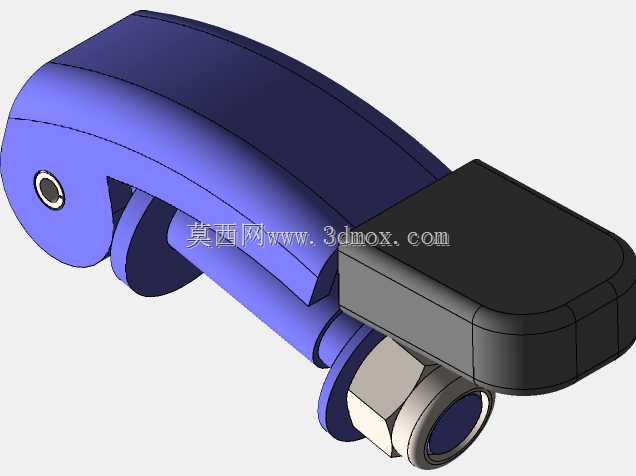

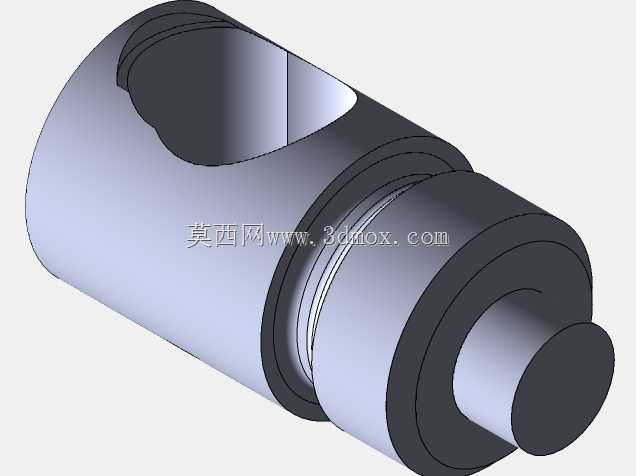

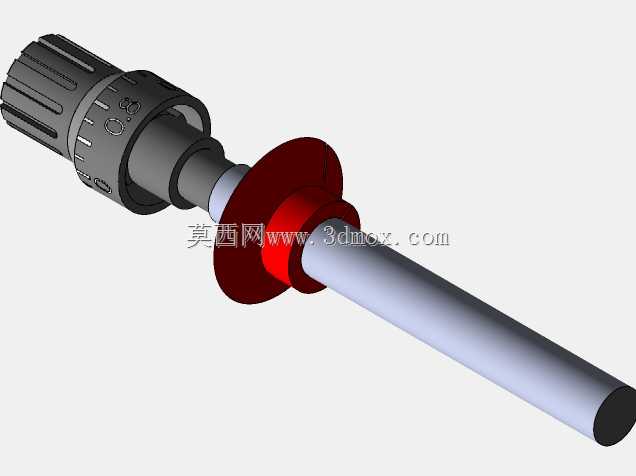

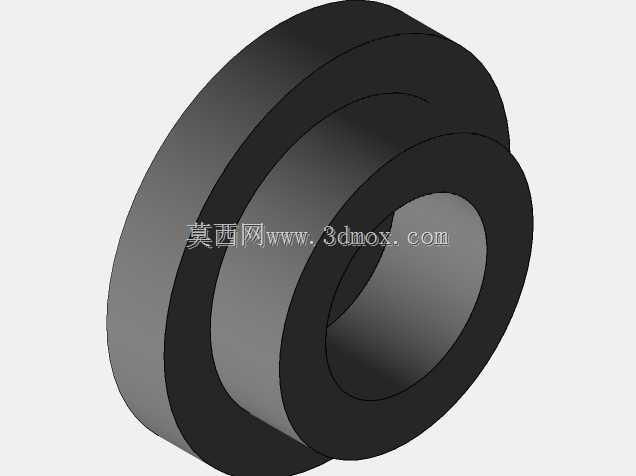

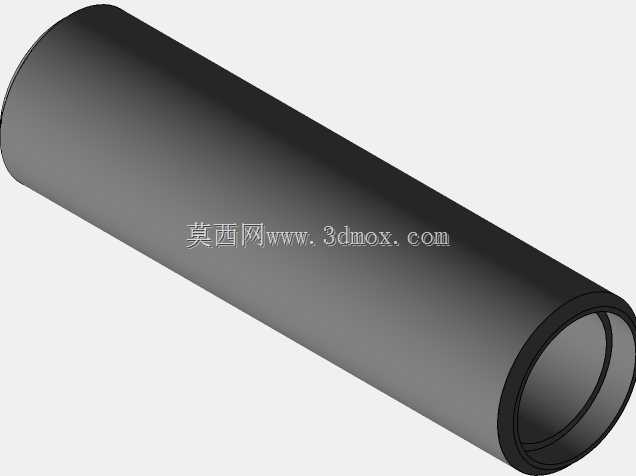

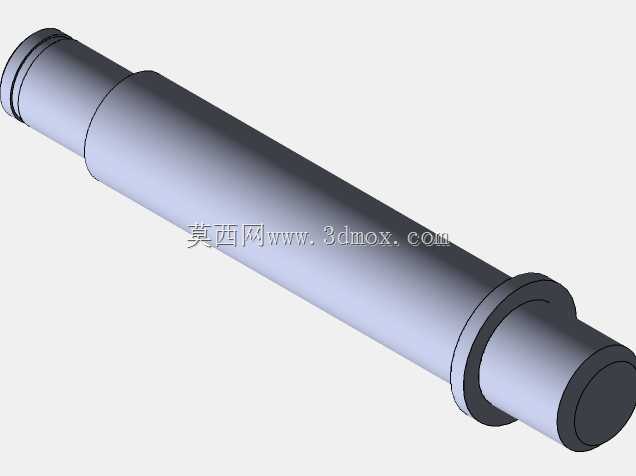

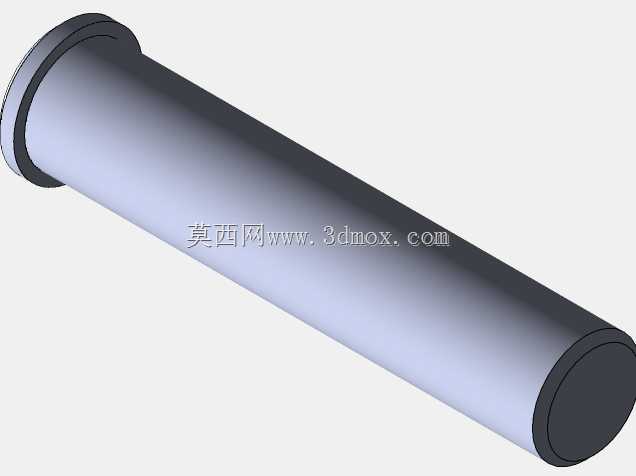

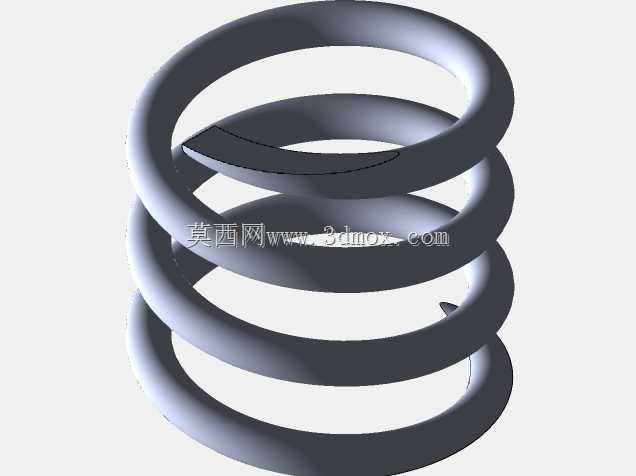

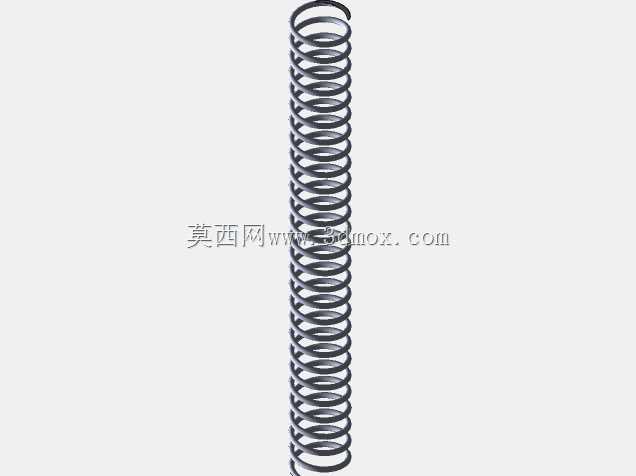

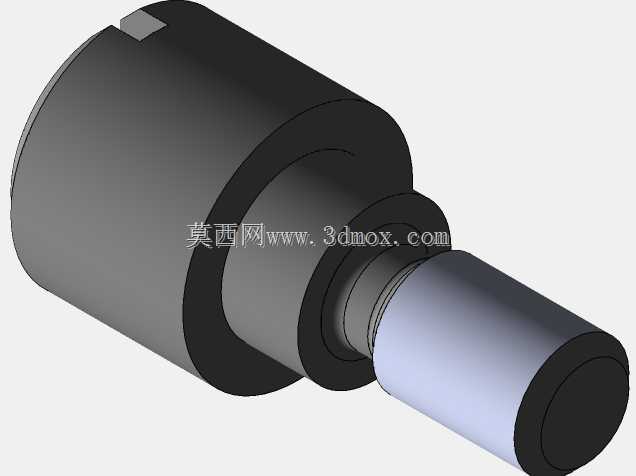

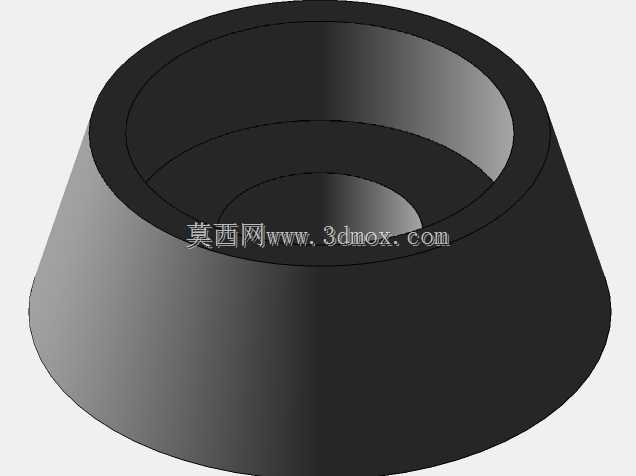

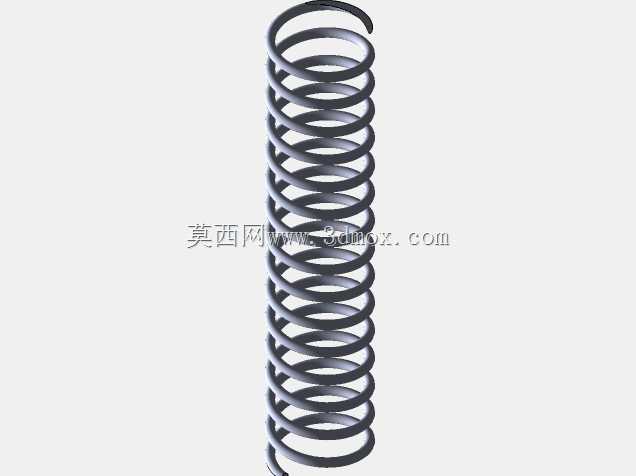

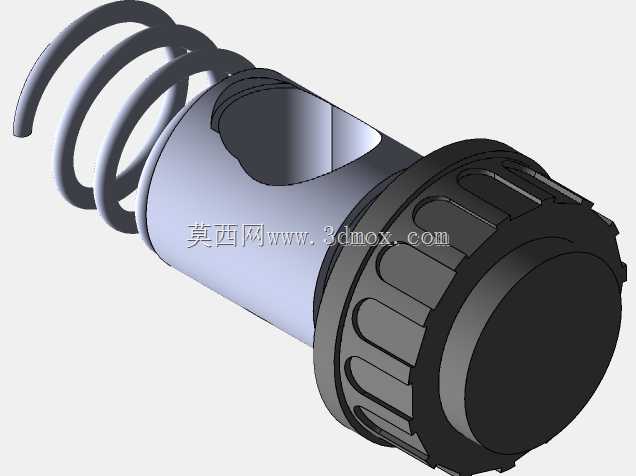

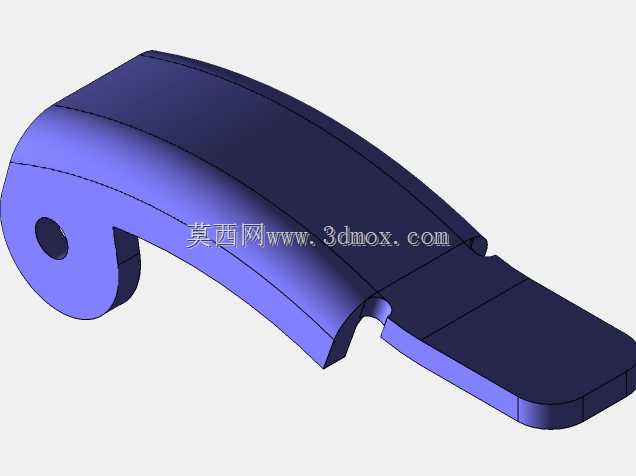

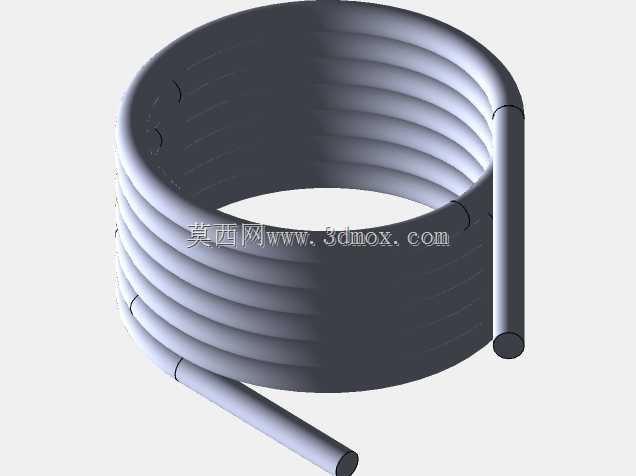

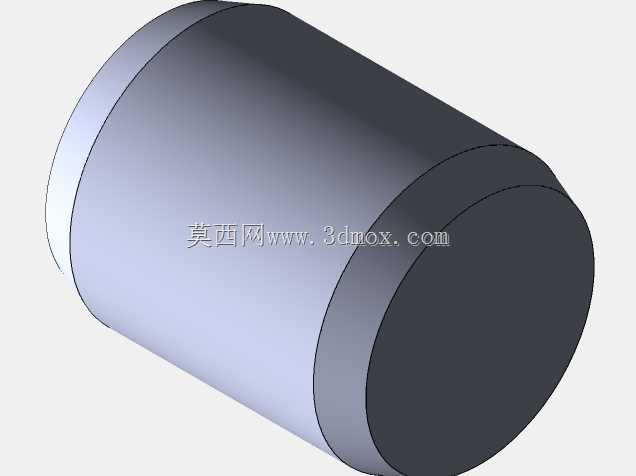

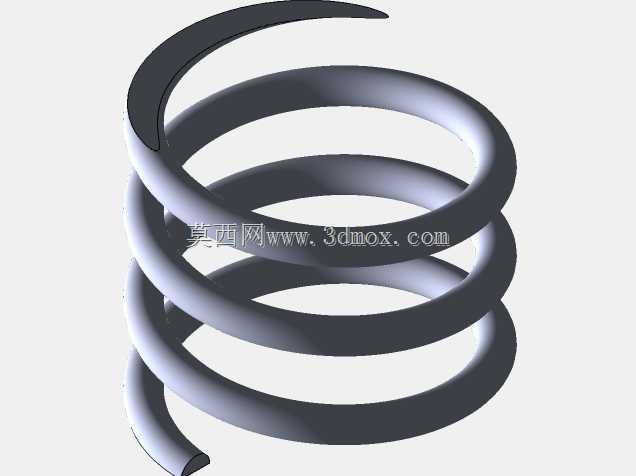

　　两根导向立柱承担主机升降和切削深度控制功能。立柱与夹持环之间通过滑动衬套配合，升降过程中主机轴线不易偏摆。顶部设置的微调螺杆带刻度手轮，旋转时可带动夹持环沿立柱上下移动，用于精确设定铣刀伸出底座底面的高度。红色锁紧盘用于在深度设定完成后锁定螺杆位置，避免振动造成尺寸漂移。对于开槽、封边条修平、门板线倒角等对深度一致性要求较高的工序，这种结构比直接用手按压修边机更可靠。

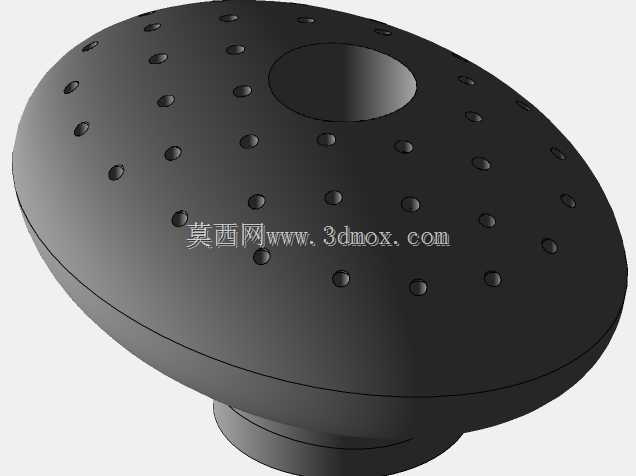

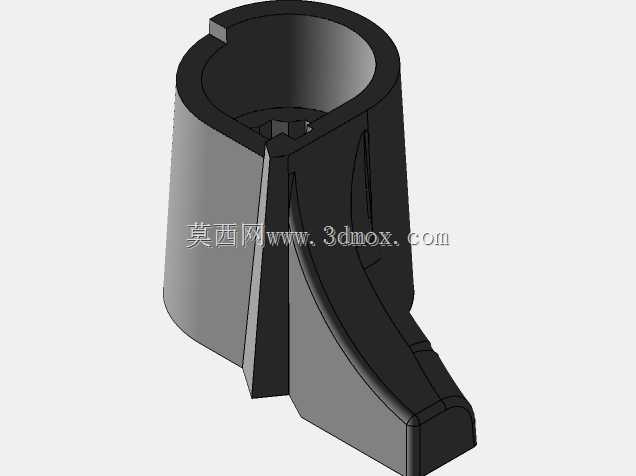

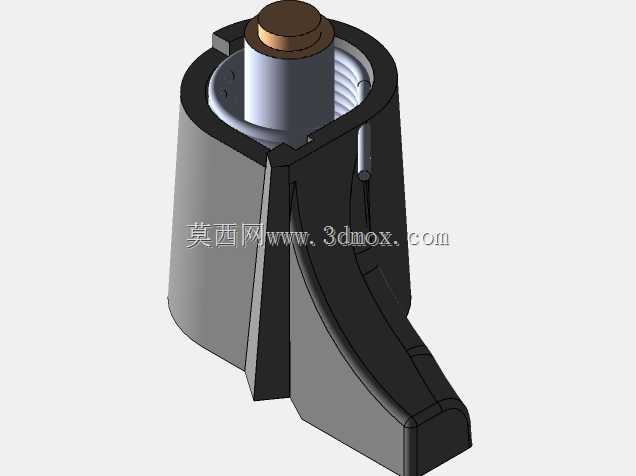

　　两侧大手轮并非装饰件，而是为双手控制进给和姿态提供握持点。在倾斜底座或仿形加工状态下，操作者可通过手轮感知切削阻力，保持刀具沿靠山或模板匀速移动。手轮表面的点状防滑纹在带木屑或轻微油污的环境中仍能提供足够摩擦力，外伸位置也使手腕远离切削区。手轮与夹持环之间的连接座经过加强，能够承受侧向进给时产生的弯矩，减少薄壁环体局部开裂的风险。

　　从实际使用看，该类底座最常见于木工修边、开槽、开榫眼、圆弧倒角和模板仿形。加工小型工件时，可将底座固定在工作台面，工件沿靠山推送；加工大板边缘时，可将底座直接骑在板边，利用底面和侧向定位面控制铣刀相对板材边缘的位置。若配合倾斜底座附件，还可完成非垂直角度的倒角和榫槽加工，这对装饰线条、斜拼接缝和异形封边尤为实用。

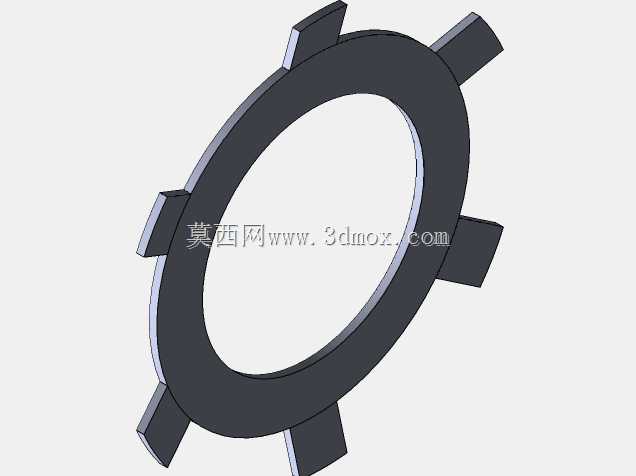

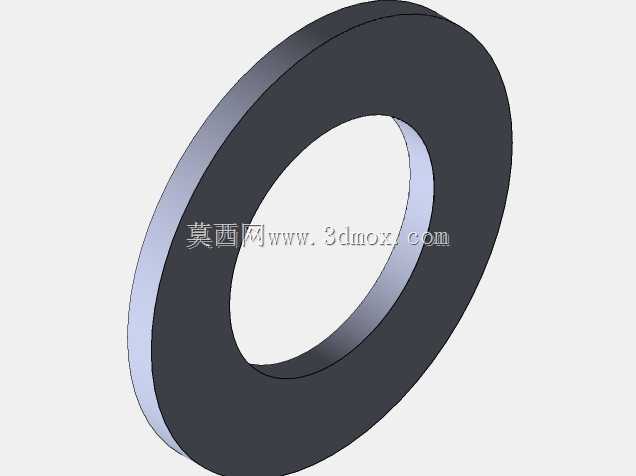

　　结构设计上，各功能件分区明确：底座负责平面定位，立柱负责垂直导向，螺杆负责深度微调，手轮负责操作把持，锁紧件负责状态保持。多个螺栓连接位置使维护时可以单独更换衬套、手柄或锁紧螺钉，而不必整体报废。夹持环侧面的加强筋和底部安装凸台提高了刚性，使主机在高速铣削时不会因薄壁结构产生明显振颤。

　　安装边界方面，底座需要覆盖刀具周围足够的支撑面积，以防止加工时倾覆；中部开孔直径既要允许不同规格铣刀通过，也要保证底座与工件之间有连续接触。立柱高度决定最大升降行程，设计时需兼顾深槽加工能力和整体重心，过高会导致双手操作时稳定性下降。手轮外伸半径则要与主机筒体、集尘装置和操作者手部空间协调，避免转动或锁紧时互相干涉。

　　在建模过程中，需要重点控制夹持环内径、立柱中心距、底座底面平面度、螺杆轴线与立柱平行度，以及刀具中心相对底座开孔的同轴度。这些尺寸直接影响铣削深度稳定性、边缘直线度和加工安全性。螺栓孔、沉孔和让位槽的位置也应按实际装配关系表达，以便后续出工程图或进行非标改装。整体结构不追求复杂外观，而强调车间环境下的可调性、可维护性和重复定位能力。
