牧田修边机倾斜基座工装结构

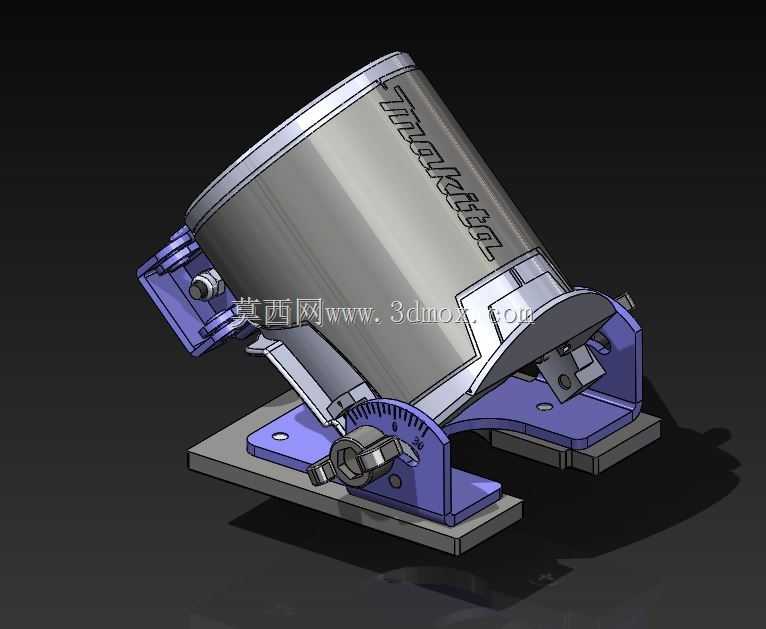

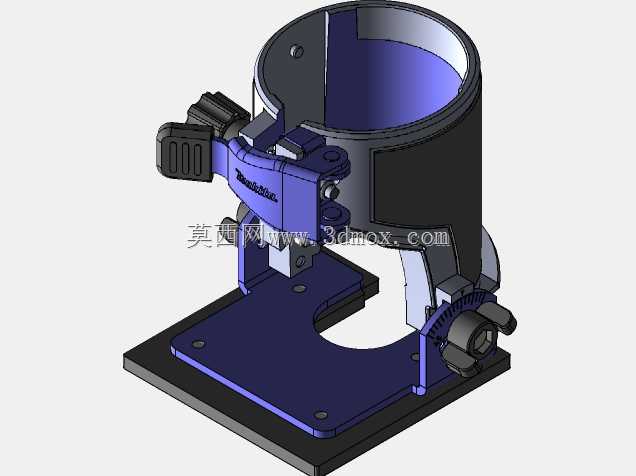

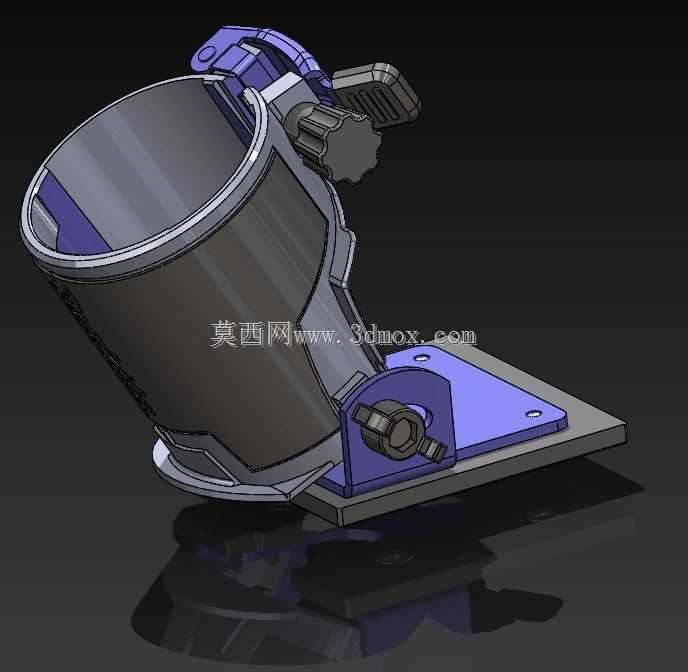

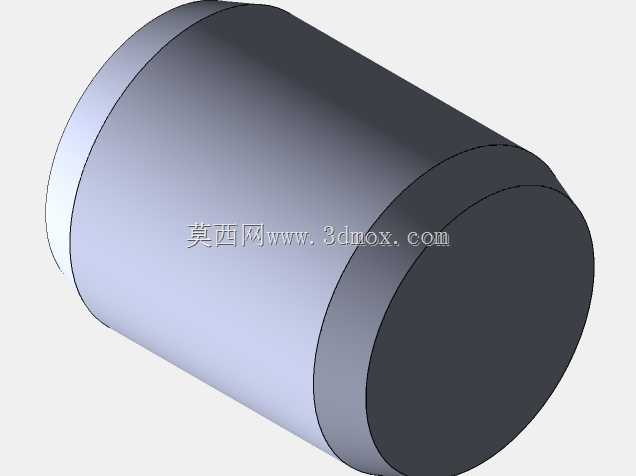

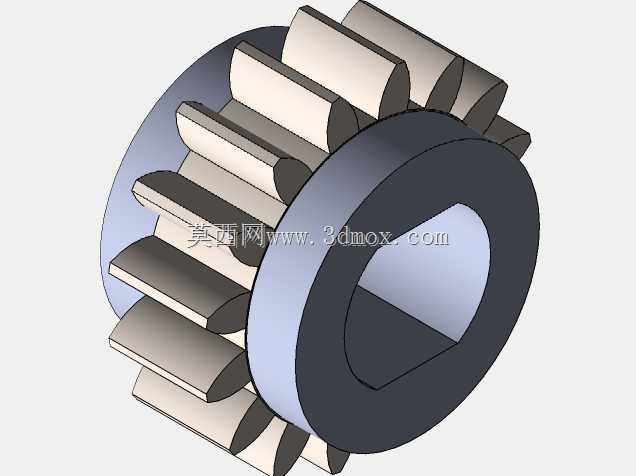

　　该结构面向手持木工修边作业中的斜向铣削需求，核心解决常规垂直底座无法稳定完成倒角、斜槽、斜面修形的问题。在家具封边修形、实木线条倒角、模板斜向开槽、亚克力边缘倒角等现场工况中，作业人员常需要让刀具轴线相对工件表面保持固定倾角，单纯依靠手部扶持既难以保证角度一致，也容易因进给偏移造成崩边或刀具折断。这套倾斜基座通过环抱式筒夹夹持修边机主机，下部以双侧铰接支点实现主机俯仰，再由侧翼锁止机构固定角度，使整机在倾斜状态下仍能以底板贴合工件表面平稳滑动。

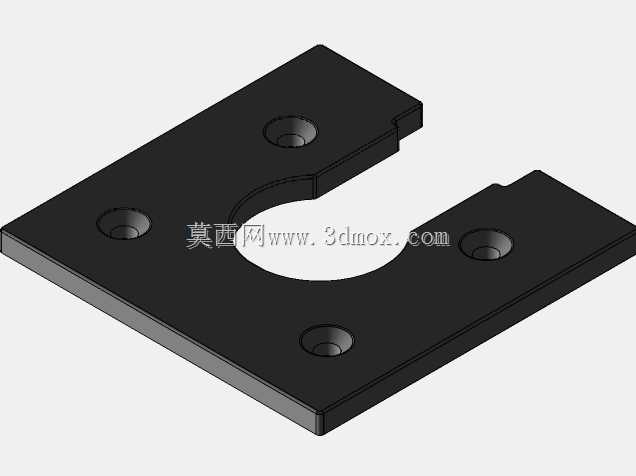

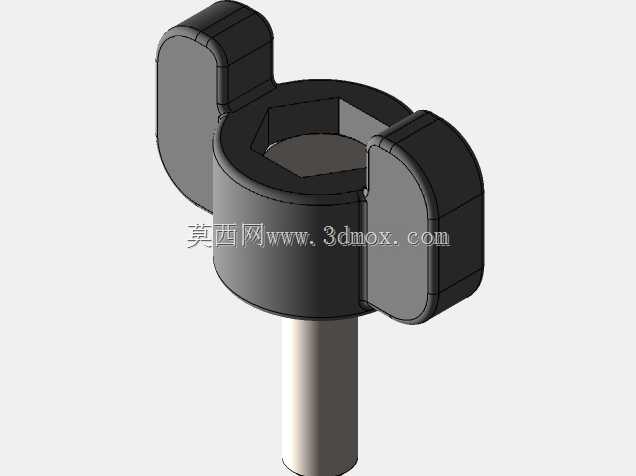

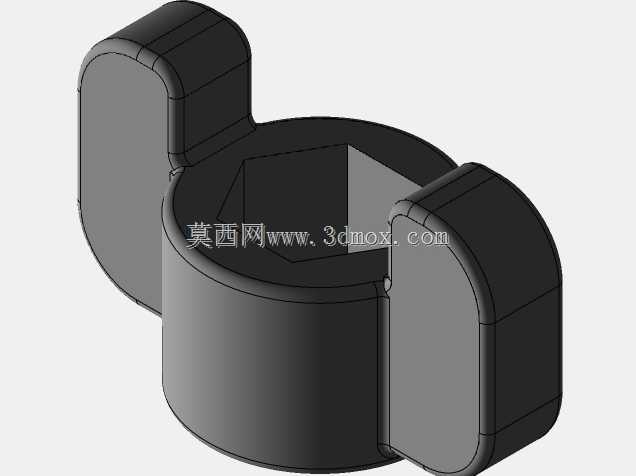

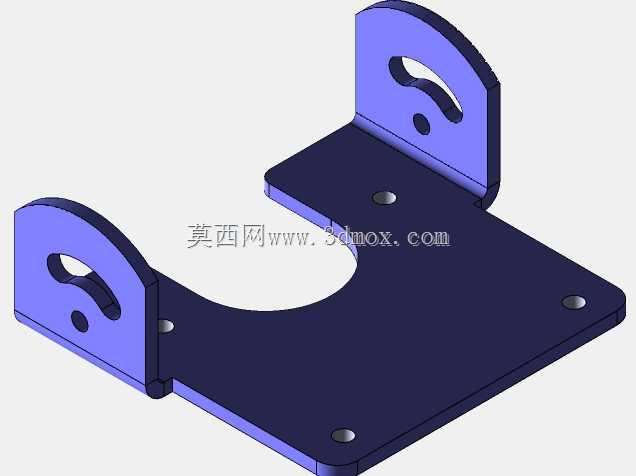

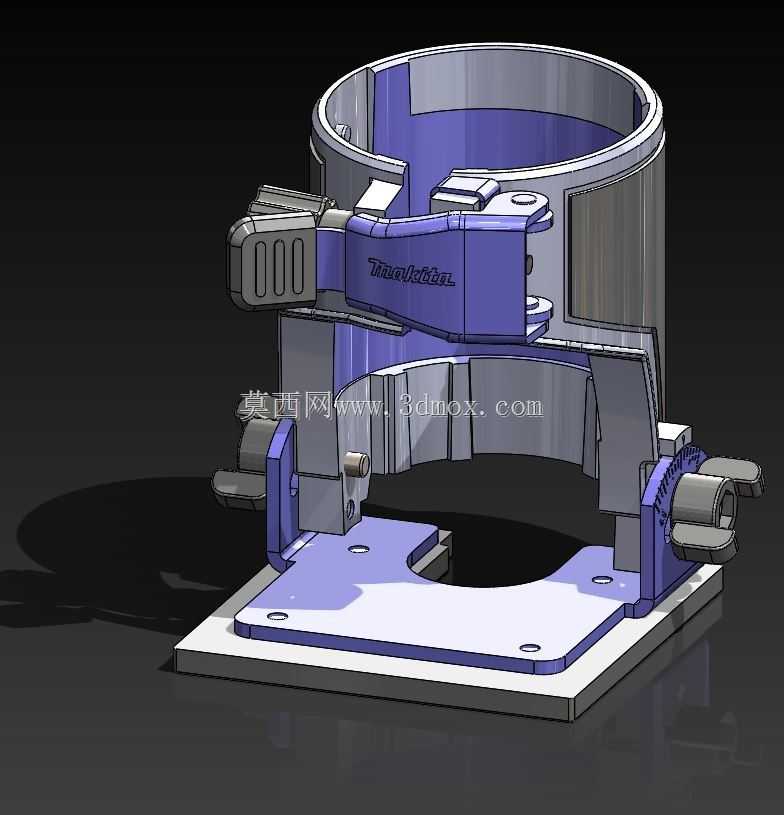

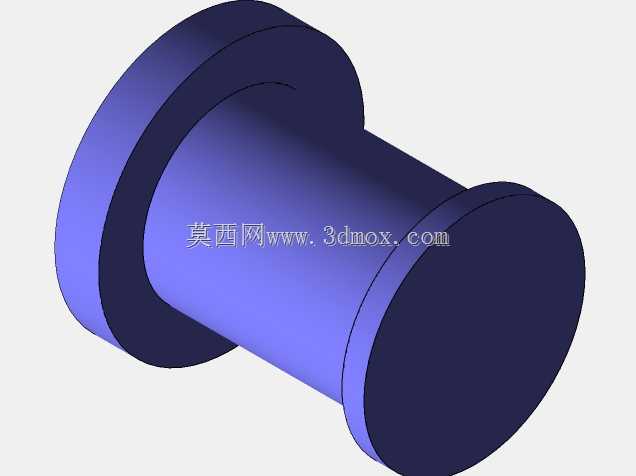

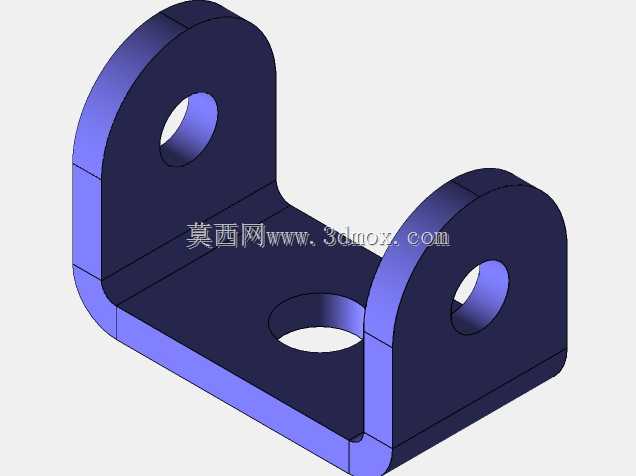

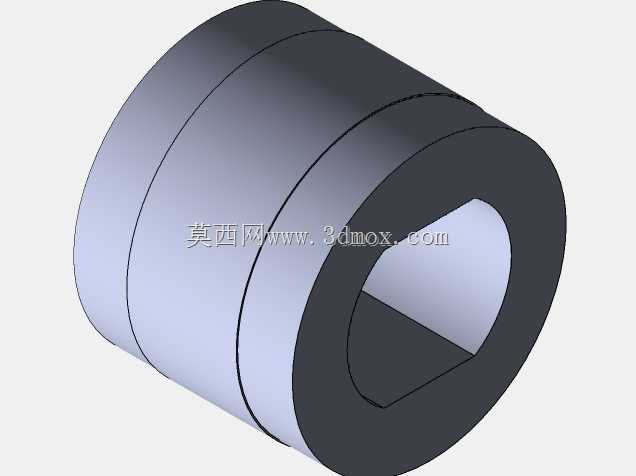

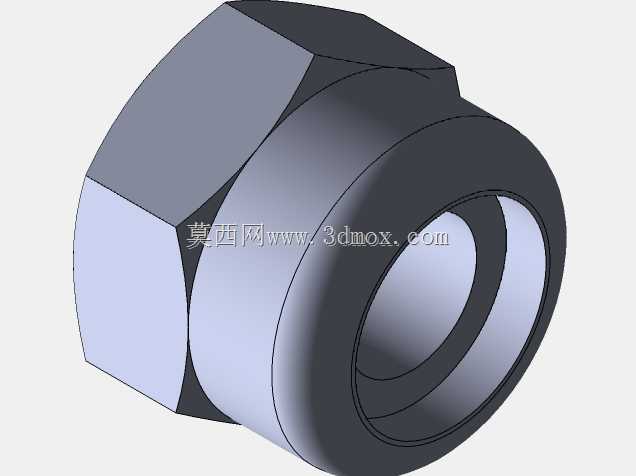

　　底板采用方形带安装孔的平板结构，中部开设避让铣刀的通槽，底面作为主要定位基准与工件或靠模接触。底板上的孔位既用于减重，也可配合紧固件连接辅助靠山、吸尘转接板或定制模板，边界尺寸围绕常见修边机作业范围设定，保证斜向进给时底座不会与工件边缘、夹具发生干涉。铰接点位于筒身下部两侧，旋转轴线与底板平面平行，角度调节时主机绕该轴转动，侧翼的锁紧手柄在角度设定后压合，通过摩擦面锁死铰接副，避免切削振动导致角度漂移。

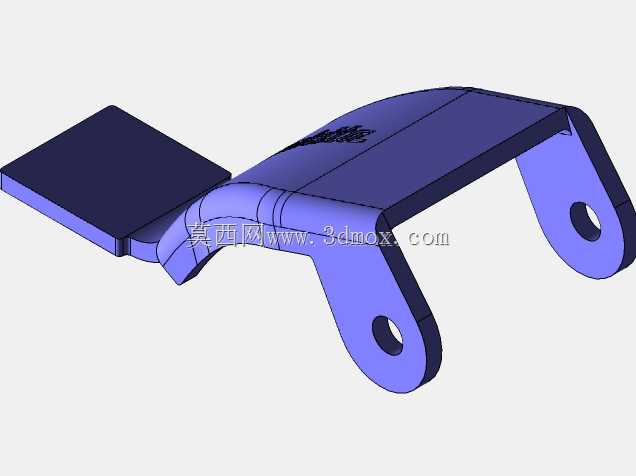

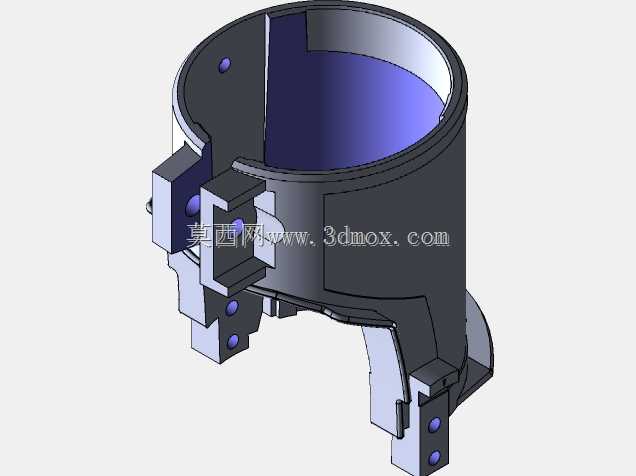

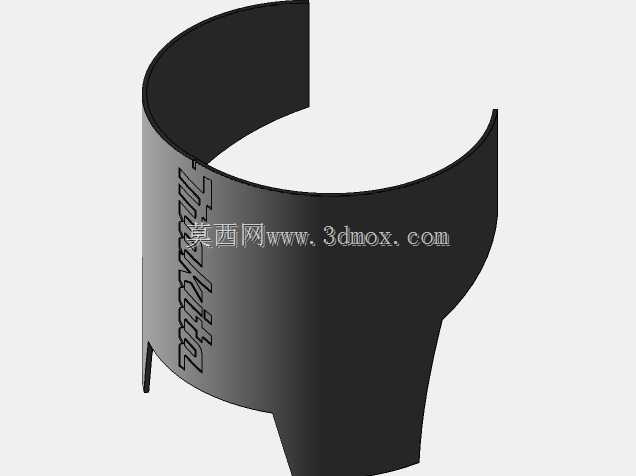

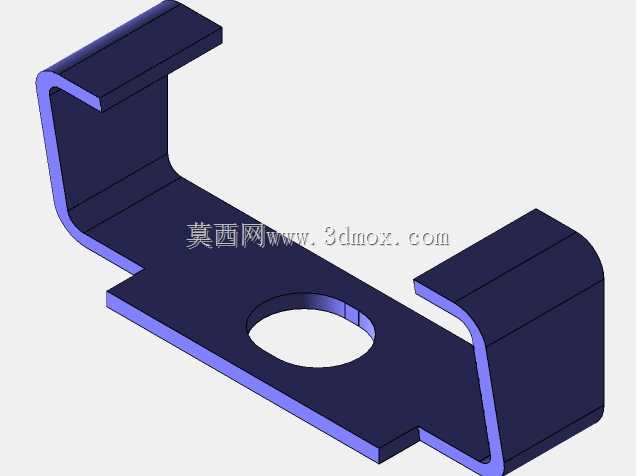

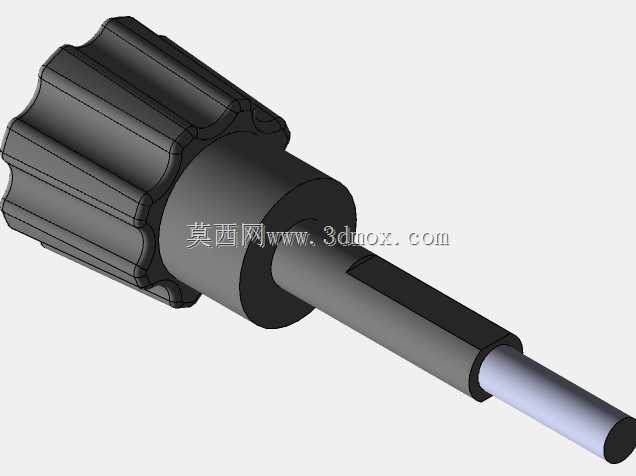

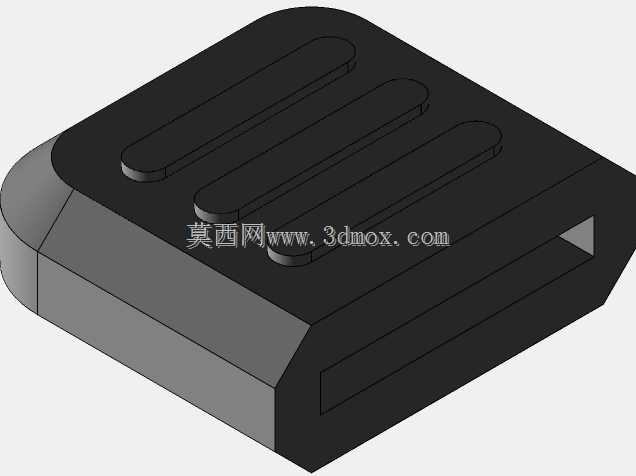

　　环抱筒身的开口夹持结构适配对应规格修边机的圆柱壳体，侧面预留锁紧螺钉位，装入主机后可调整伸出高度，从而控制刀具相对底板的悬伸量。侧翼调节件上带有角度标识区域，作业前可根据工艺要求预设倾角，再将手柄锁紧；在小批量多角度倒角工序中，这种结构比固定斜度底座更灵活，又比完全自由手持更易保证重复精度。筒身一侧的快拆式扳扣用于主机装拆，维护换刀时可快速将主机从基座中取出，不必反复松脱多颗螺钉。

　　从结构设计逻辑看，该件优先保证基准稳定与角度刚性。底板与铰接支架之间设置加强筋，承受进给侧向力时减少支架变形；两侧支点对称布置，使切削反力通过支点直接传到底板，避免单侧受力造成底座翘起。锁止手柄采用偏心压紧原理，操作行程短，压紧力随手柄闭合逐步增大，适合现场频繁调整角度后快速锁定。筒身内壁与主机壳体之间保留合理配合间隙，既保证装拆顺畅，又在锁紧后不出现周向转动。

　　在实际装配边界上，底板下表面到铰接轴线的高度决定了小角度倾斜时刀具的有效切深范围；若主机悬伸过大，倾斜状态下刀具会更早接触工件，因此调机时需先空走确认刀尖与底板避让槽的相对位置。侧翼锁止件的外伸尺寸影响靠近靠山作业时的通过性，设计中手柄位于侧向操作位，既方便手部按压，又尽量减少对窄小空间进给的干扰。底板边缘做平直处理，便于贴靠直导轨进行长斜槽加工；中部避让槽尺寸兼顾不同直径铣刀，在常用小修边刀范围内无需更换底板。

　　这类基座在木工车间、广告标识制作、模型加工和装饰线条修边中使用频率较高。相比直接把修边机倒装到斜置工作台，手持倾斜底座更适合现场拼装、大板局部修角和异形模板跟随加工。结构材料通常以轻质金属为主，在保证支撑刚性的同时控制整机重量，降低长时间手持操作的疲劳。建模过程中需重点还原铰接副的同轴关系、锁止手柄的运动空间、筒身夹持开口的弹性变形范围，以及底板避让槽与刀具轴线在不同倾角下的投影位置，避免装配后出现刀具擦碰底座或锁紧行程不足的问题。
