VALTERRA带法兰排水闸门1.5寸结构设计

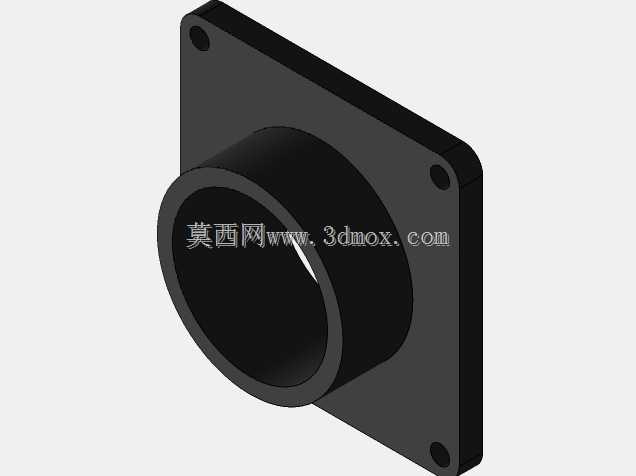

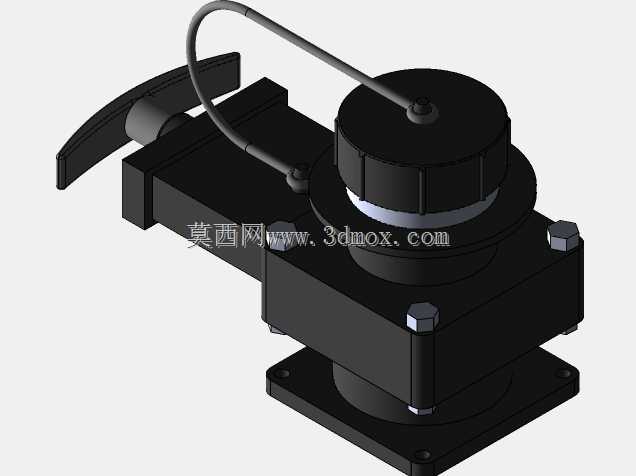

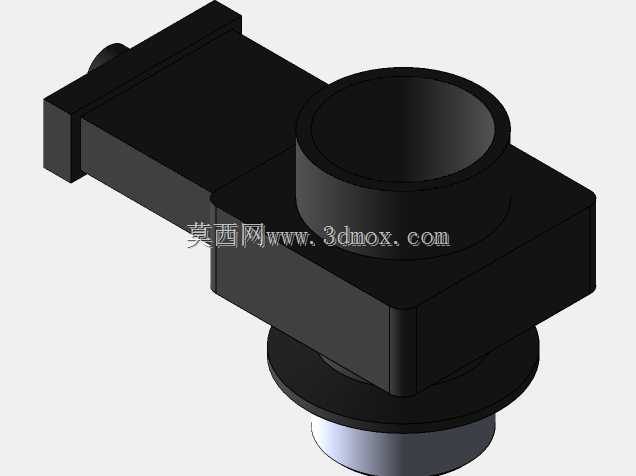

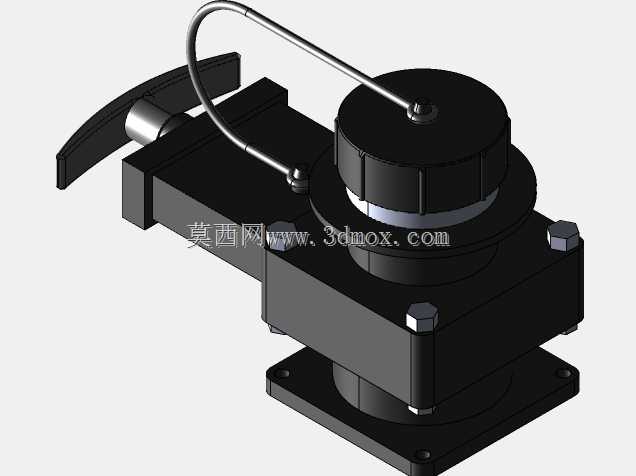

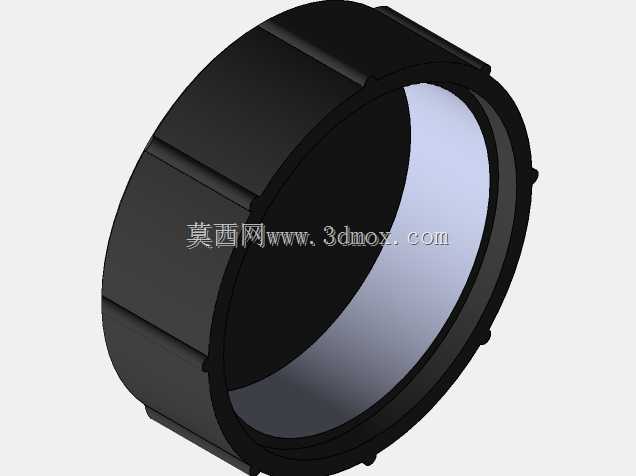

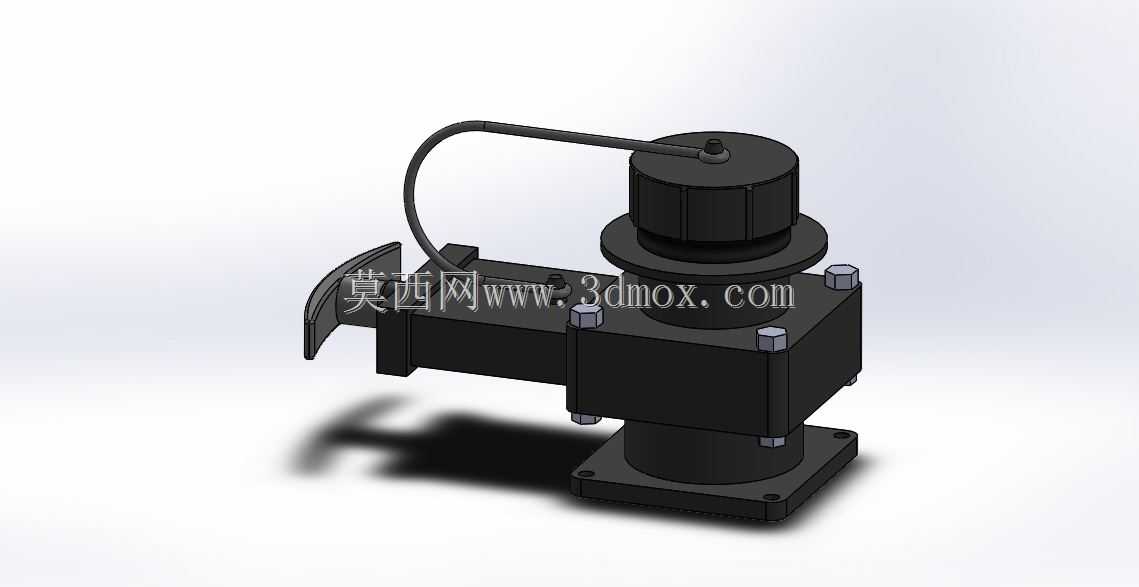

　　这款带法兰的排水闸门主要面向小口径污水、灰水及废液管路的通断控制场景，常见于房车给排水系统、小型船舶舱底排水、养殖池换水、实验室废液收集以及紧凑型工业水处理支路。其核心作用是在需要截断或开启重力流管路时提供可靠的密封隔断，相比普通球阀，闸板结构在全开状态下流道更接近直通，压损更小，也更适合夹带少量悬浮物的介质。阀体采用法兰面与安装基座结合的方式，底部法兰用于将闸门固定在池壁、罐体侧壁或设备底板上，侧向法兰则对接1.5英寸管路，这种布置使执行机构位于液面以上，操作时无需接触介质，维护空间也更充裕。从结构上看，上部为旋钮式手动执行头，通过阀杆带动内部闸板升降；侧面伸出的弯管用于外接引流或指示管路，

　　实际装配时需注意其弯曲半径与周边管线的干涉。阀体中段由多根螺栓把合，便于拆解检修密封件和闸板，螺栓分布在方形阀体四周，拧紧时应按对角顺序施加扭矩，避免单侧受力导致闸板卡滞或密封面偏磨。底部方形法兰带安装孔，设计时需在基础上预留对应螺栓孔位，并保证法兰面与管路轴线垂直，否则长期运行后容易出现渗漏或阀杆受力不均。侧向接口的法兰尺寸决定了对接管道的中心高，选型时要核对池壁厚度、管路埋深以及执行头顶部的操作净空；旋钮上方还需预留手指旋转空间，避免紧贴舱壁或护罩。三维建模过程中，逆向还原的重点在于闸板与阀座的配合间隙、阀杆螺纹行程以及密封沟槽位置。闸板在全关位置应完全覆盖过流孔，全开位置则不得伸入流道造成节流；阀体内部流道过渡处应尽量圆滑，

　　减少纤维状杂物挂积。法兰密封面的平面度、螺栓孔位置度以及安装基面的平行度，都是出工程图时需要标注的关键形位公差。对于设备集成方而言，该闸门可直接焊接或螺栓固定在水箱侧板上，侧向再对接PVC、金属或复合管；若用于振动较大的场合，建议在法兰间加装弹性密封垫，并对外部管路做支撑固定，以降低接口疲劳风险。手动操作头的旋转方向与闸板升降关系应在装配时明确，避免误操作强行关闭顶坏密封件。整体结构紧凑，黑色外观件兼顾防腐与辨识度，适合空间受限且要求维护简便的给排水点位。
