奥利弗双截止放气阀手柄锁定结构

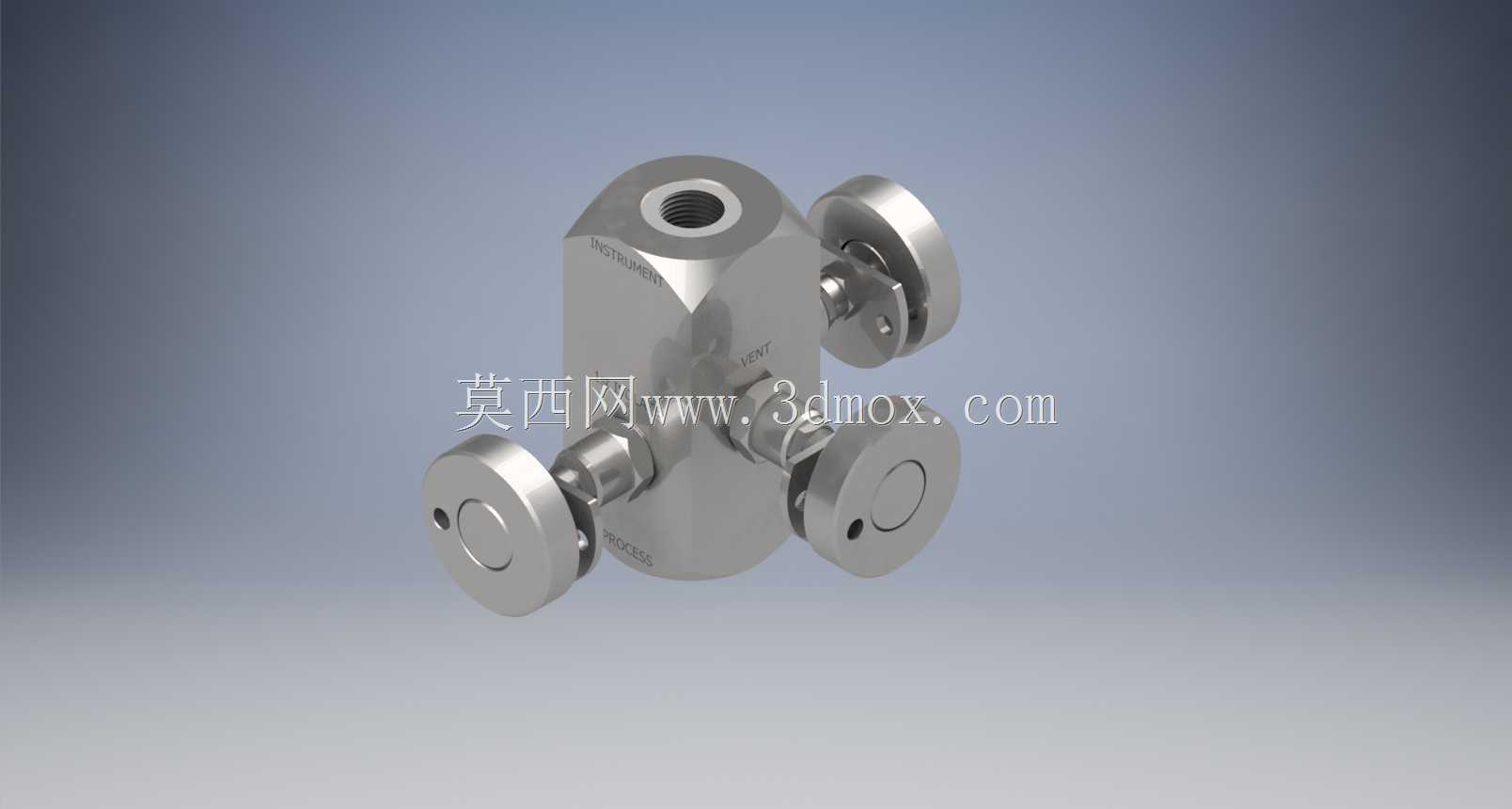

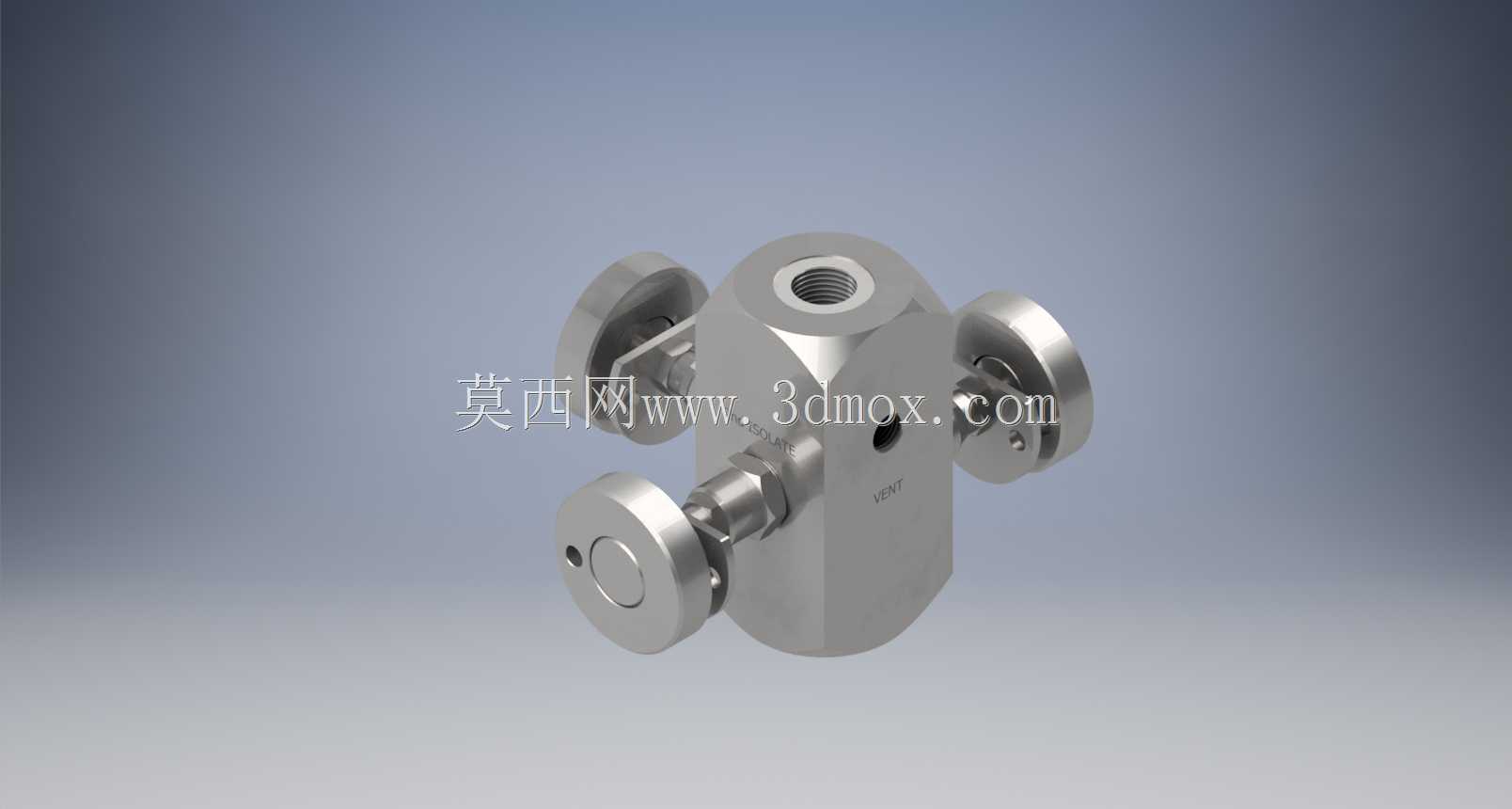

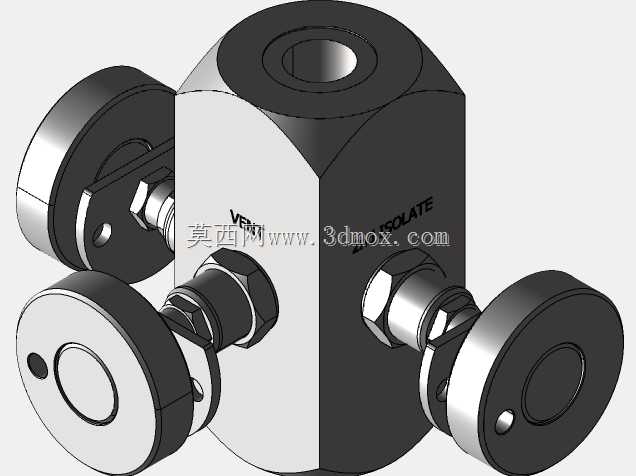

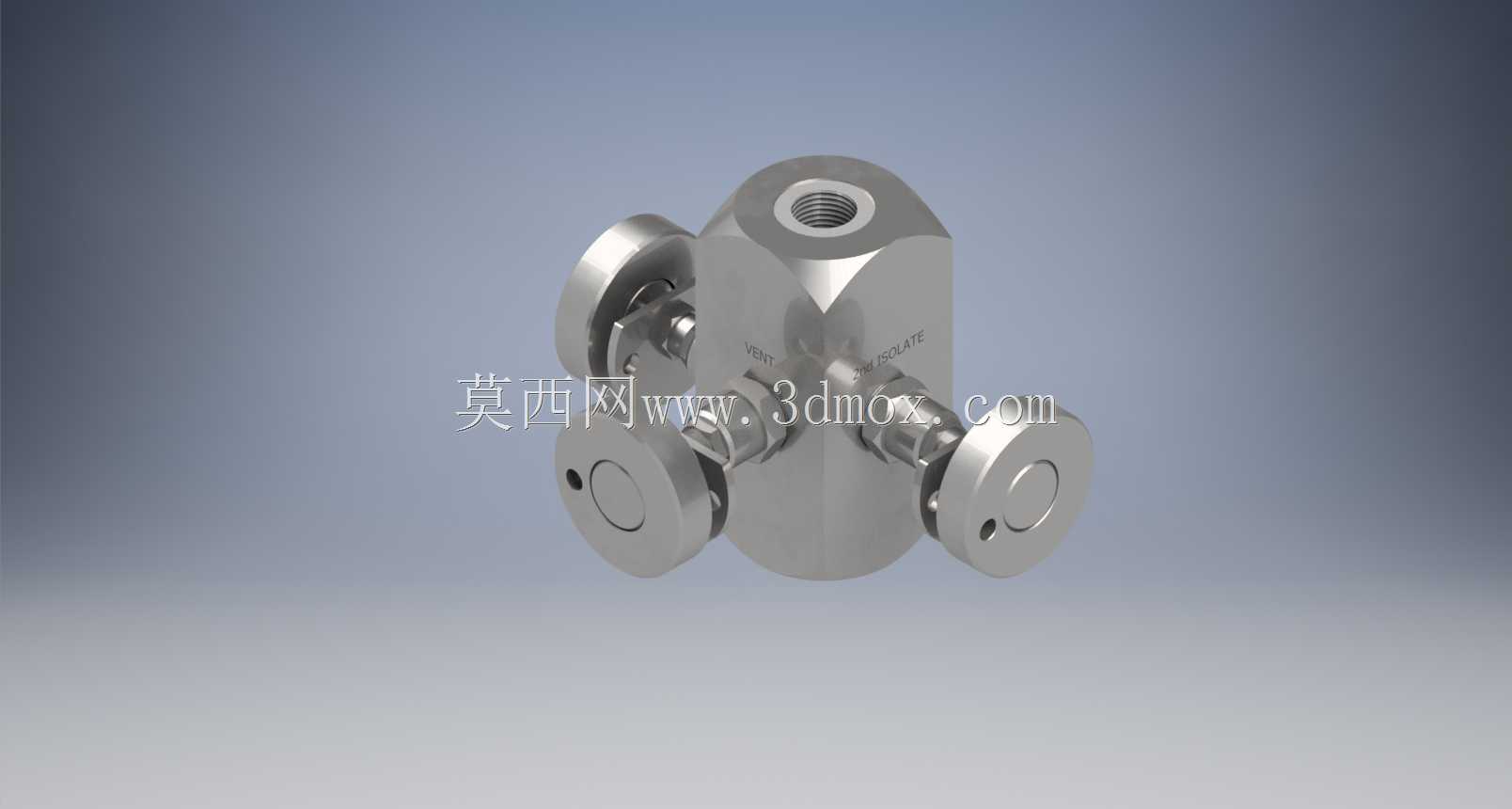

　　该模型呈现的是一种用于仪表引压、取样、排放和隔离回路的双截止与放气组合阀，核心结构将两个截止截断功能与一个放气功能集成在同一锻造阀体上。现场使用时，上游和下游接口分别接入工艺管线或仪表引压管路，顶部接口可用于排气、排污、接校验仪表或临时引压。三个手轮分别控制不同流路，两侧较大的手轮承担主路截止，侧部较小的手轮用于放气或泄压，这种布置使操作人员能够在不拆卸主管路的情况下完成隔离、泄压和排气操作。

　　从结构设计角度看，阀体采用紧凑的块状构型，流道在阀体内部完成转向和汇合，减少了传统多阀组通过管件串联造成的外漏点。主体外形接近长方体，边角做了过渡处理，既有利于锻造或棒料加工时降低应力集中，也能在有限安装空间内获得较好的刚性。三个接口均设置在阀体不同方位，安装时需要重点确认手轮操作空间、扳手回转半径以及管线对接方向。顶部接口位于阀体上端面中心附近，适合竖直方向接管；两侧接口沿横向伸出，并通过接头与外部管路连接。

　　手柄锁定是该阀的重要使用特征。模型中手轮与阀杆连接区域保留了锁紧和限位结构，能够在阀门开启、关闭或特定维护位置进行固定，避免因振动、误碰或非授权操作导致阀位变化。对于石化、电力、化工装置中的仪表根部阀而言，阀位稳定性直接关系到维护安全。双截止阀关闭后，可通过中间放气阀释放两截断阀之间的残压，使下游仪表或设备处于安全可拆状态；若需要在线校验，也可利用放气口连接标准表或排放管路。

　　建模时需要特别关注几个工程边界。第一，阀体中心距决定了其能否替换现有阀组，两侧接口轴线应保持同轴或按设计角度布置，端面密封面到阀体中心的距离直接影响配对法兰或卡套接头的安装。第二，手轮外径和手轮之间的净距不能只按视觉比例处理，应保证戴手套操作时仍有足够旋转空间。第三，顶部接口的螺纹深度、沉孔和密封面应与实际接头匹配，过浅会影响啮合长度，过深则可能削弱阀体顶部壁厚。第四，阀杆填料区域应留出压盖、锁紧螺母和扳手操作空间，否则模型虽然外观完整，装配时却会发生干涉。

　　在实际选型中，这类阀常用于压力表、变送器、分析仪表取样口以及高压试验台。相比单独安装两只截止阀再加一只排放阀，集成阀组缩短了流路，降低了接头数量，也减小了整体重量和外形包络。模型中的金属质感表面对应阀体经机加工后的外观，密封部位通常需要更高表面质量，而非加工外表面可保留锻造或喷砂状态。结构工程师在调用此类模型时，不应只把它当作外观件，而应把接口坐标、手轮运动包络、检修空间和流向标识一并纳入管路布置。

　　该阀的内部流道设计还体现了截止阀典型的节流与密封特征：阀瓣沿阀杆轴线升降，靠阀瓣与阀座贴合实现截断。放气阀通径通常小于主截止阀，因此其手轮和阀杆尺寸也相应缩小。操作逻辑一般为先关闭上下游主阀，再缓慢开启放气阀进行泄压；恢复投用时则先关闭放气阀，再按工艺要求依次开启主阀。模型将这些操作元件清晰表达出来，便于进行操作培训、装配校核和人机工程检查。

　　安装边界方面，阀组背部和底部应预留足够距离，避免紧贴墙板、支架或相邻管线。若采用支架固定，支撑点宜靠近阀体重心，而不是单纯固定在手轮或细接管上。对于有振动的工况，还需在进出口管路上考虑挠性吸收或支撑加固，以防止接头处承受交变弯矩。三维建模时可将阀体设为主要实体，手轮、阀杆、锁紧件和接头分别建立子装配，这样既能检查静态干涉，也能模拟手轮旋转和阀杆升降过程。

　　总体而言，该结构不是简单的阀门外观复刻，而是面向仪表根部隔离、安全排放和紧凑管路集成的功能件。其设计价值在于用一个阀体完成多阀组的流路组织，并通过手柄锁定结构提高阀位可靠性。对于设备成套、仪表安装和维护系统设计人员，模型可直接用于空间校核、操作路径确认和安装方案评审；对于结构设计人员，则可据此进一步细化壁厚、密封结构、材料选择和端部连接尺寸。
