博世PES柴油机燃油泵输送阀结构

　　该输送阀用于柴油机燃油泵内部，核心作用是在柱塞供油结束后迅速切断高压油路，使喷油器端能够干净断油，避免后滴、渗漏和二次喷射。阀件安装在泵体与出油接头之间，外部依靠压紧螺母形成轴向约束，结合面承担密封与定位功能；内部由阀芯、阀座、复位弹簧及上部限位结构组成，形成沿轴线运动的单向启闭通道。燃油从泵腔进入后，在压力升高时克服弹簧预紧力推动阀芯开启，高压油经中心孔和侧向通道向喷油器方向输送；供油压力下降后，阀芯快速回座，封闭高压腔与低压侧之间的通路，同时使高压油管内维持必要的残余压力，为下一循环稳定喷射创造条件。

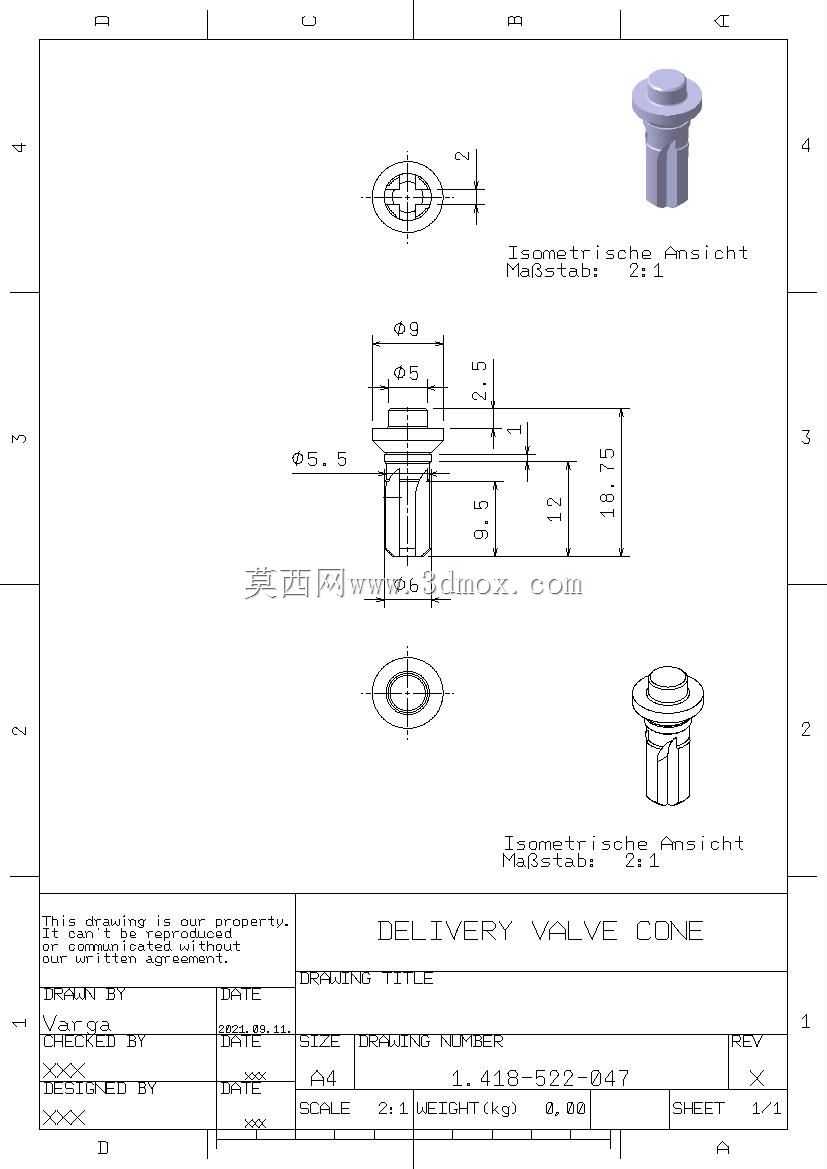

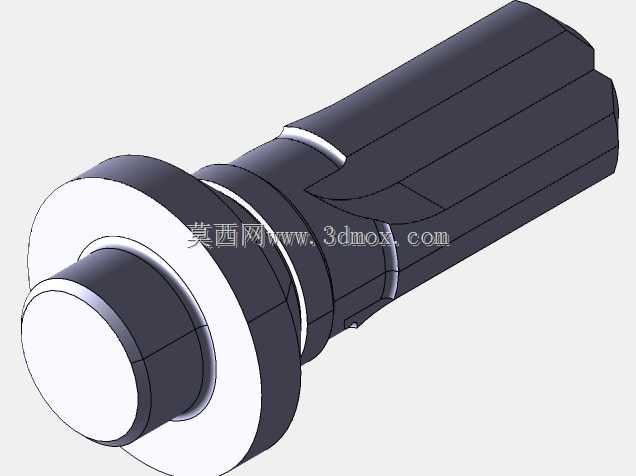

　　从结构设计看，该阀采用轴对称回转体布局，便于在燃油泵有限空间内同轴布置，也有利于加工、检测和装配。上部接头带有外六角或扳手夹持特征，用于现场装拆和压紧；中段法兰或台阶面承担轴向定位，下方圆柱段插入泵体孔内，与孔壁形成径向导向。剖面中可见阀芯与阀座之间采用锥面或精密圆柱配合，配合区域较短但接触应力集中，能够在高频启闭条件下保持密封可靠性。弹簧位于阀芯上部或内腔，其预紧力决定开启压力与回位速度；设计时需要兼顾开启响应、落座冲击和流通阻力，弹簧过强会增加泵端损失，过弱则可能导致关闭滞后。

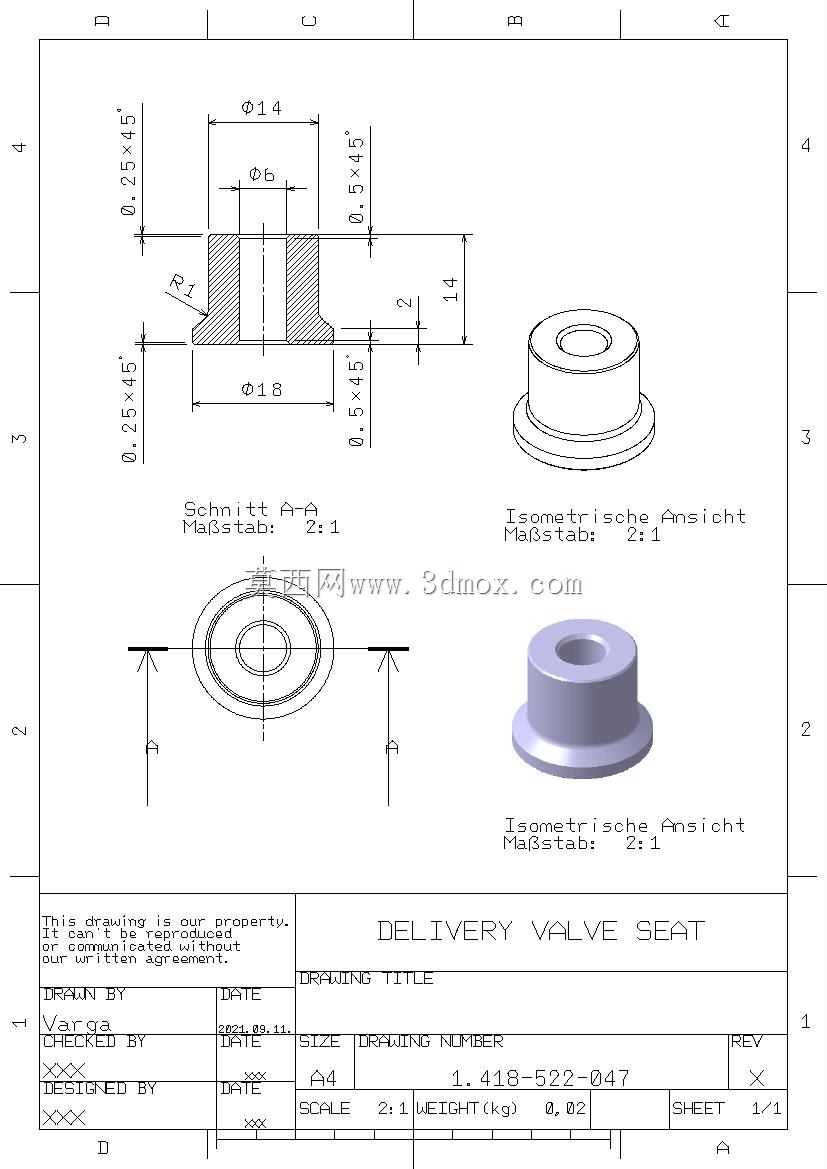

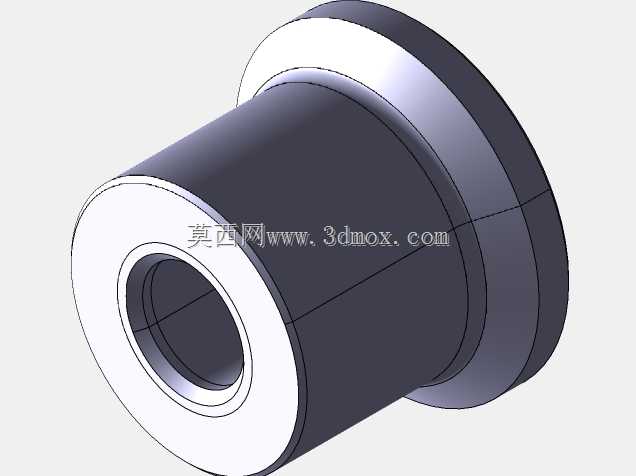

　　外形尺寸与安装边界主要围绕泵体安装孔、压紧螺纹和出油接口确定。下部插入段直径需与泵体孔保持小间隙配合，既保证同轴度，又避免卡滞；底部轮廓带有导入倒角，便于压入或装入。中部支承面直径决定压紧接触面积，需覆盖密封件或结合面，并在螺母拧紧后不产生过大局部变形。上部出油端尺寸与高压油管接头相匹配，其通径直接影响节流损失和压力波传播。轴向高度受泵体腔深限制，阀芯全开行程必须控制在弹簧压缩量和上部限位结构允许范围内，防止运动干涉。

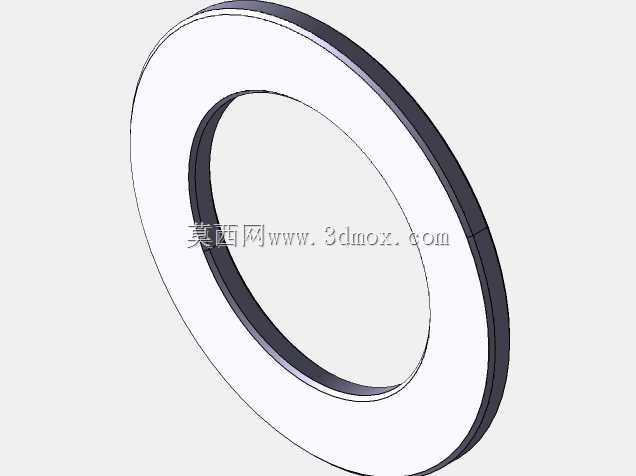

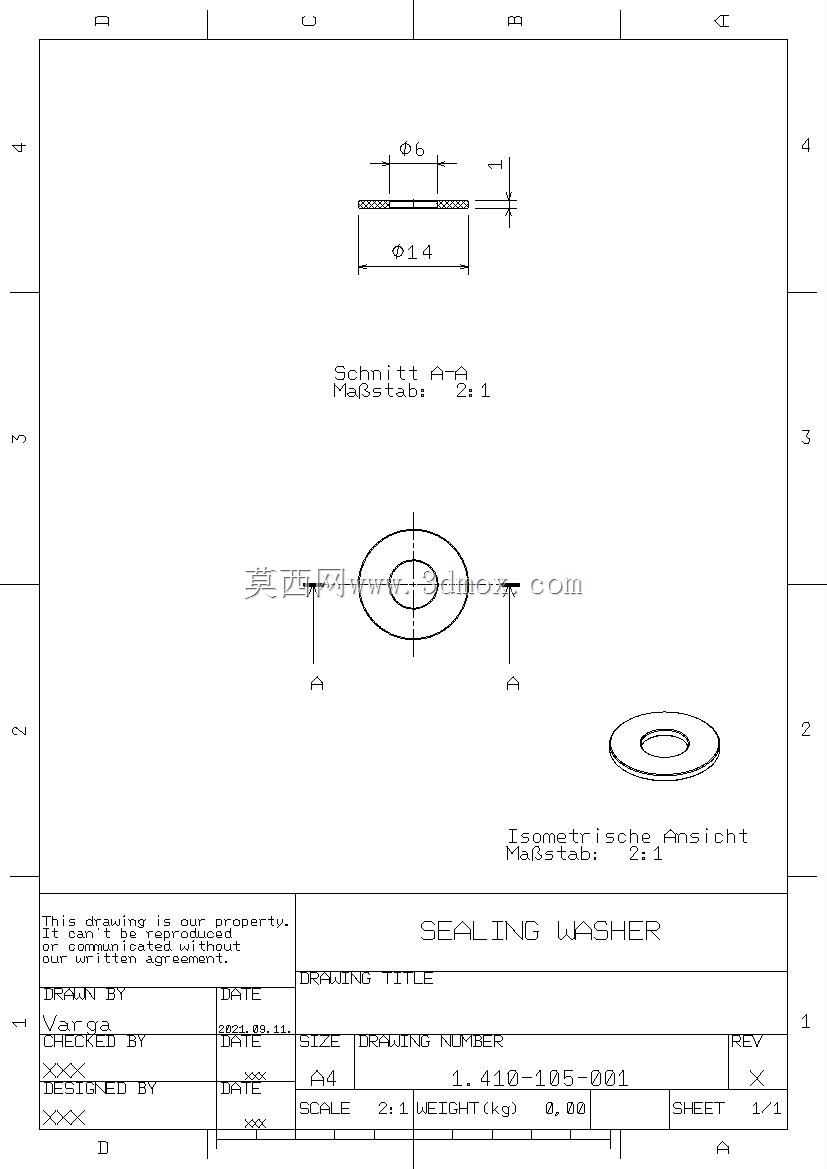

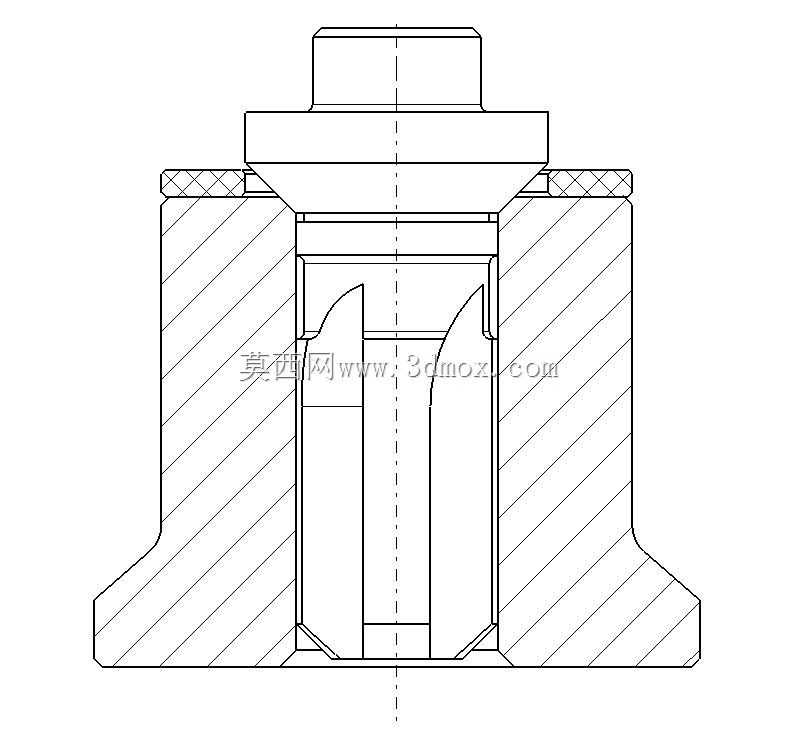

　　在实际柴油机工况中，该阀长期承受脉动高压、燃油冲刷和弹簧循环载荷，因此结构上强调刚度、耐磨性与密封性。阀座与阀芯通常采用较高硬度材料并进行精密研磨，配合边缘需避免毛刺和尖角，以减少应力集中和燃油穴蚀风险。剖面中上部带网格线的区域表示密封垫或弹性垫圈，用于补偿结合面平面度误差并防止高压油外漏；该类密封件对压缩量敏感，装配时需控制压紧力矩，过量压缩会使垫圈挤出或断裂，压缩不足则会造成渗漏。

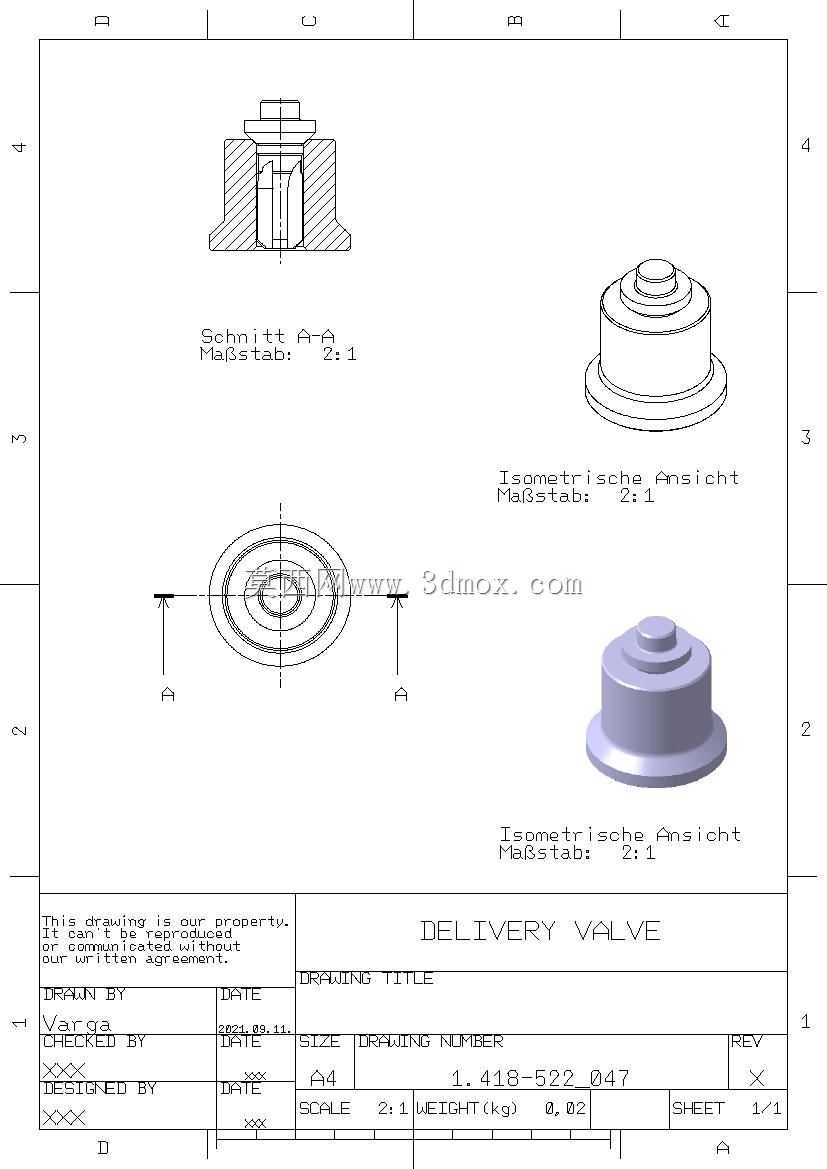

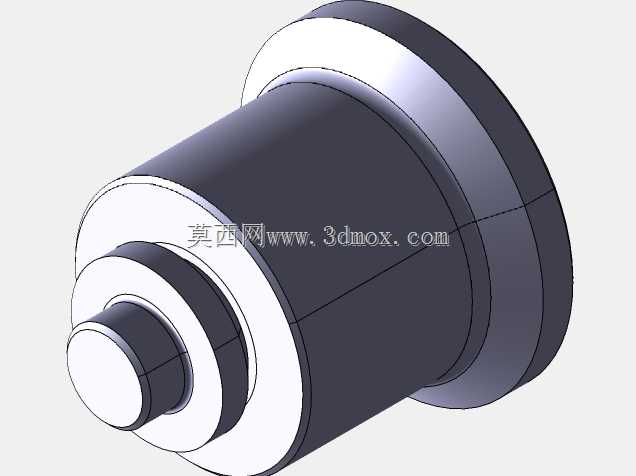

　　建模时应优先还原装配关系而非单纯外观：下部阀体外廓与泵体孔形成配合，上部接头与压紧螺母形成连接，内部阀芯沿轴线具有明确运动方向。中心油道、侧向过油槽、阀座密封带和弹簧腔需要连续表达，以反映燃油从低压侧到高压侧的真实路径。对工程选型而言，可重点核查三个边界：一是安装孔与插入段的径向间隙，二是阀芯升程与弹簧并圈余量，三是密封面压紧后的轴向尺寸链。若将该阀用于教学或逆向设计，还可据此分析高压油路中压力波反射、残余压力保持以及喷油结束后断油机理。
