工业铣削加工用C型定位夹持工装

　　这款C型夹持结构是面向中小批量铣削工序开发的专用定位工装，核心作用是在立式铣床、加工中心的工作台上完成异形工件的姿态固定，避免切削过程中工件出现窜动、让刀，保证加工面的形位公差与尺寸一致性。从实际产线使用场景来看，这类工装常被布置在传感器壳体、小型仪表接头、薄壁支架类零件的粗精铣工序中，相比通用平口钳，它不需要额外搭配等高垫铁、找正块，单次装夹的辅助时间能压缩六成以上，尤其适合多品种小批量的柔性加工场景。

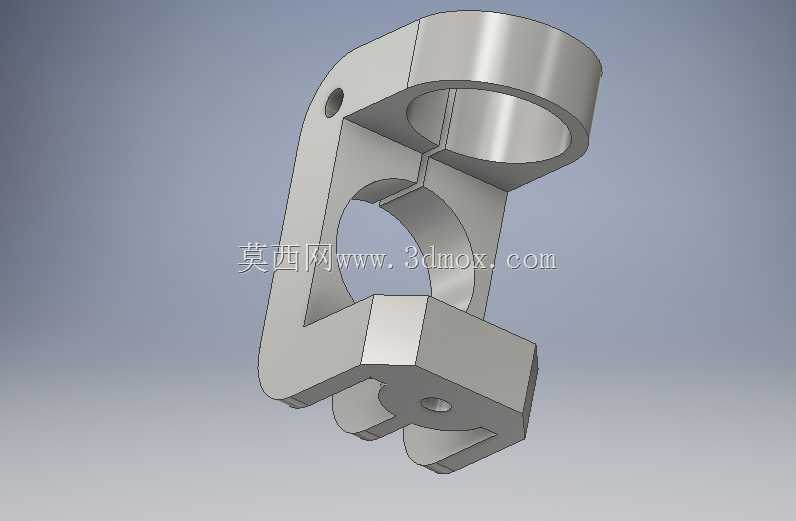

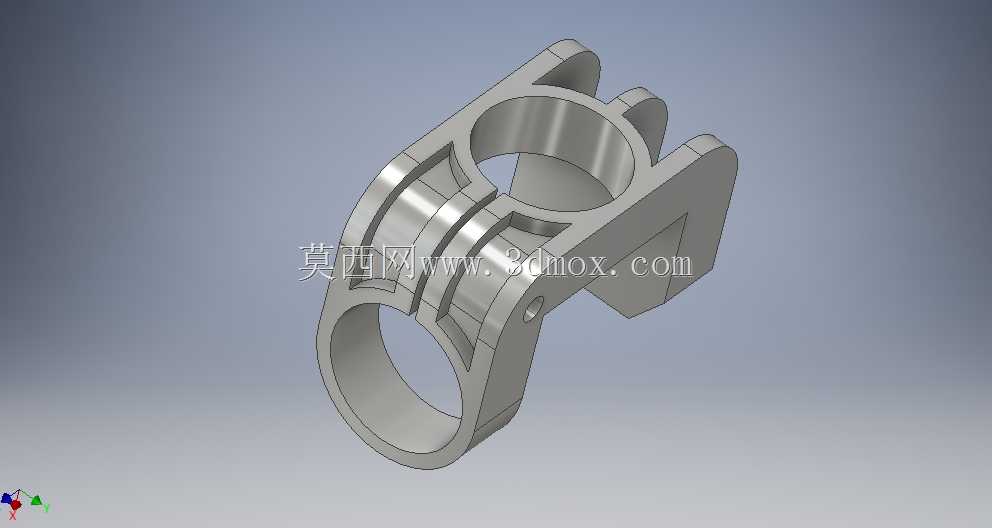

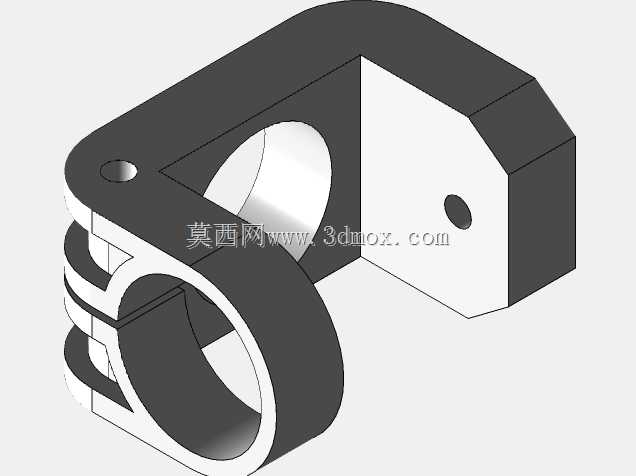

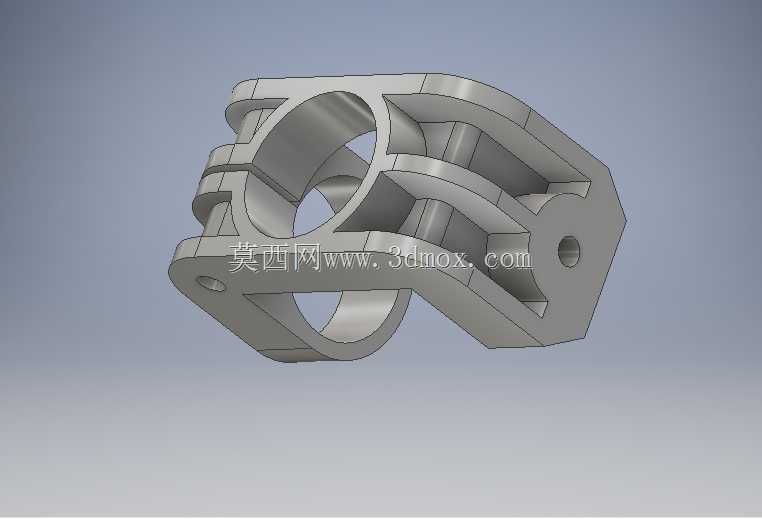

　　结构设计上采用了一体式C型开口布局，下半段的整圆夹持孔是核心装夹基准，孔壁预留了均匀的锁紧开槽，开槽数量为三道，贯穿孔壁轴向全段，当锁紧螺钉从侧部光孔拧入时，开槽会产生均匀的弹性形变，抱紧穿过内孔的工件外圆或者定位芯轴，这种设计的优势是抱紧力沿圆周均匀分布，不会像单点顶丝那样在工件表面留下压痕，对薄壁类、表面粗糙度要求高的零件十分友好。上半段的折弯臂做了等强度优化，臂身靠近转角的位置做了局部加厚，抵消铣削过程中切削力带来的悬臂弯矩，臂端的平板安装面预留了一个定位销孔，既可以用来安装侧向定位挡块，限定工件的轴向进给位置，也可以穿过锁紧螺栓将整个夹具固定在机床T型槽工作台上，安装时不需要额外制作过渡连接板。

　　从安装边界尺寸来看，下半段夹持孔的轴向长度占整体高度的六成左右，孔的内径适配车间常用的直径20-30mm范围的工件外圆或者标准定位芯轴，夹持孔外圆的最大外径控制在80mm以内，C型开口的净宽度大于40mm，能够避让开铣刀的走刀路径，避免加工过程中刀柄与夹具体发生碰撞。夹具体的总宽度控制在120mm以内，整体占地面积不足普通平口钳的三分之一，在小型加工中心的工作台上可以同时布置4-6套同类型夹具，完成多工位并行装夹，大幅提升单批次加工的效率。夹具体的底面经过平磨处理，平面度控制在0.02mm以内，安装时直接贴合机床工作台面，不需要额外刮研校准，底面与夹持孔轴线的垂直度公差控制在0.015mm，能够保证装夹后工件的加工面与机床主轴保持垂直，减少首件找正的时间。

　　设计过程中特意规避了传统分体夹具的装配累积误差，整体结构采用一体式铣削成型，没有额外的拼接面，长期使用后不会出现连接螺栓松动导致的定位偏移。夹具体的材料选用45号钢，整体经过调质处理，硬度达到HB220-250，夹持孔的内壁经过高频淬火处理，表面硬度达到HRC40以上，耐磨性能优异，反复装夹上千次后内壁的磨损量仍能控制在0.01mm以内，维持稳定的夹持精度。侧部的锁紧光孔做了沉孔处理，内六角螺钉拧紧后头部完全沉入夹具体内部，不会突出表面干涉走刀或者划伤操作人员。C型臂的内侧转角处做了R圆弧过渡，避免应力集中，在承受较大铣削切削力时不会出现转角开裂的问题，同时圆弧过渡也减少了热处理过程中的变形开裂风险。

　　在实际工序排布中，这款夹具既可以作为独立装夹单元使用，也可以配合标准回转台使用，完成工件圆周方向的分度铣削，比如加工传感器壳体上的多个侧向安装孔、平面槽道。夹持孔的开槽宽度经过精确计算，锁紧时的形变量控制在0.5mm以内，既能够提供足够的抱紧力，又不会因为形变过大导致夹具体产生永久塑性变形。臂端的平板面做了表面氧化处理，防锈能力强，车间日常使用中不需要频繁做防锈维护，切削液冲刷后也不会出现锈蚀卡滞的问题。
