多工位托盘自动进料定位机构

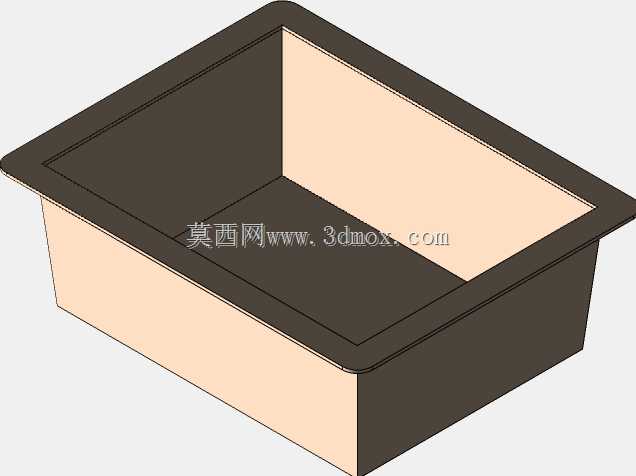

　　该机构面向需要将托盘或料盘按节拍送入检测、装配、点胶、锁付或包装工位的自动化场景，核心作用是把叠放或单盘放置的工件托盘稳定承托、限位并调整到统一作业坐标。现场常见于消费电子小件组装线、传感器生产测试线、医疗器械包装段以及小型五金件分拣单元，尤其适合托盘尺寸存在批次差异、换型频率较高的工序。

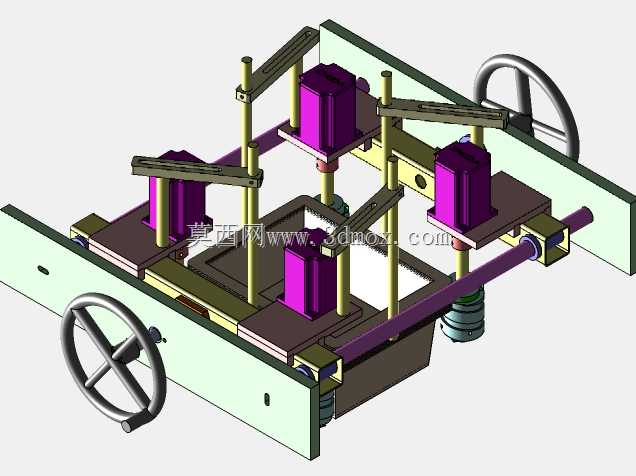

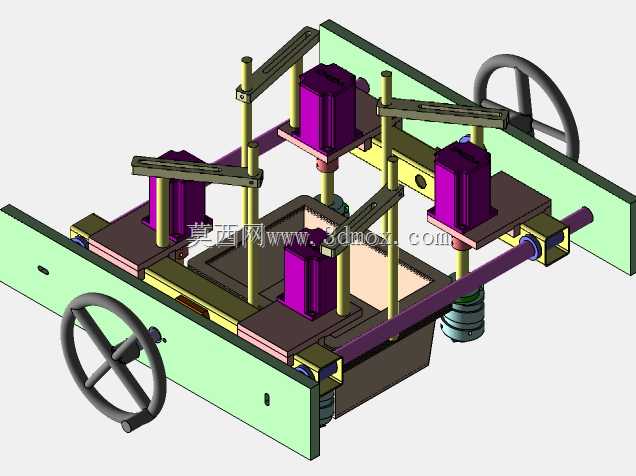

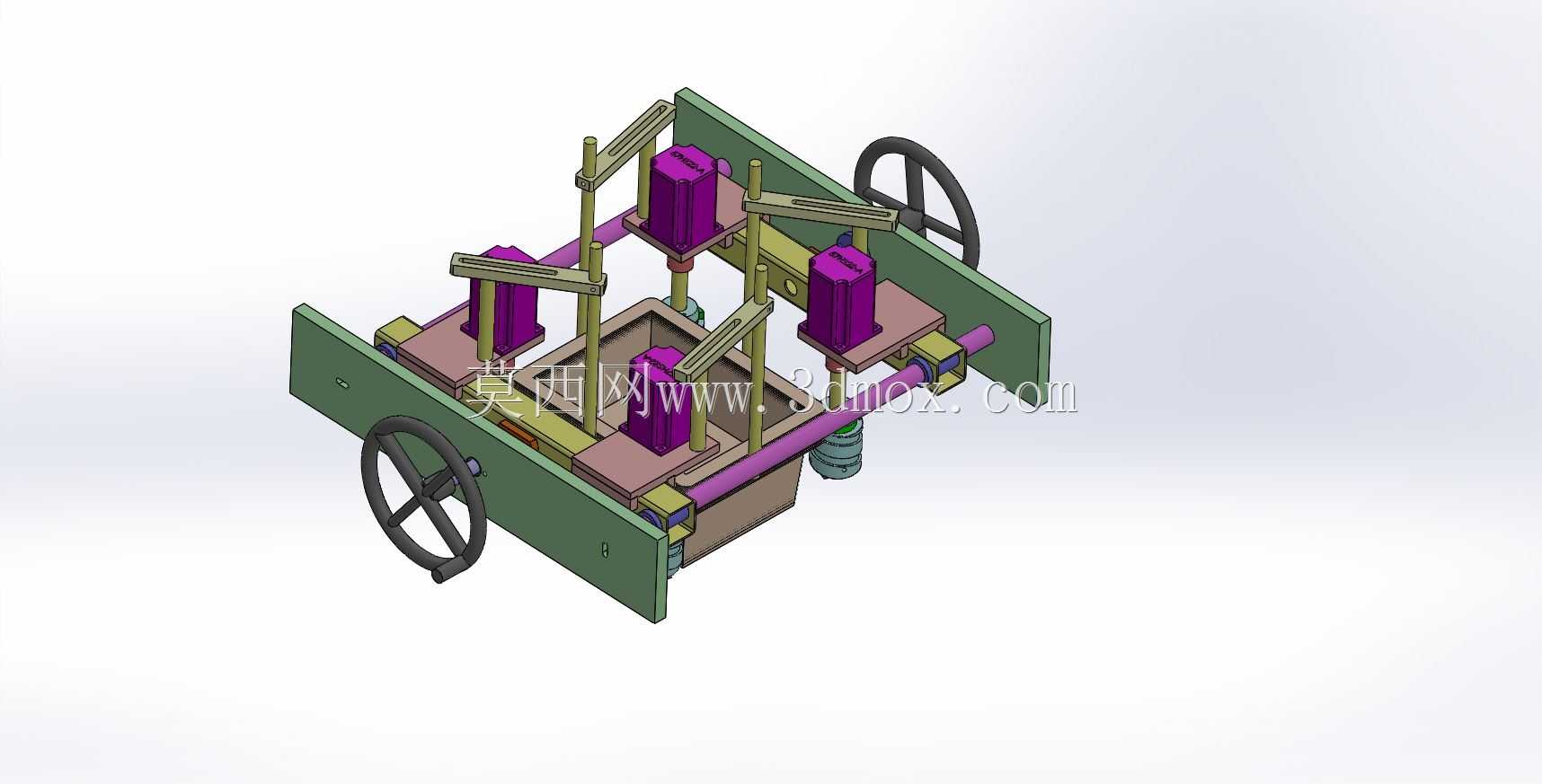

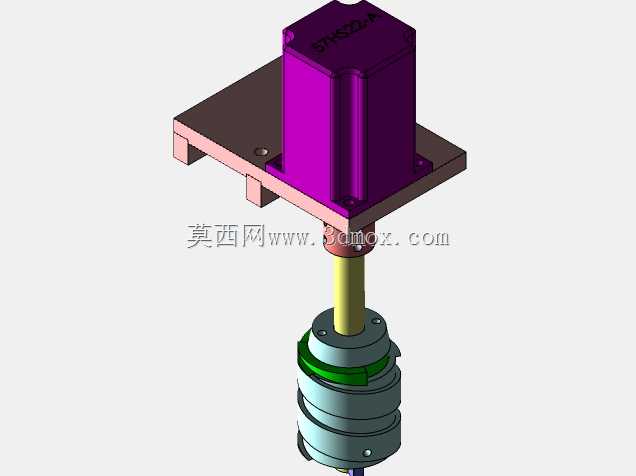

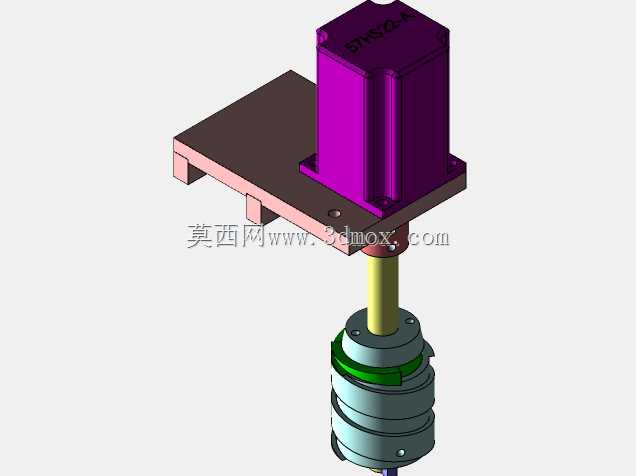

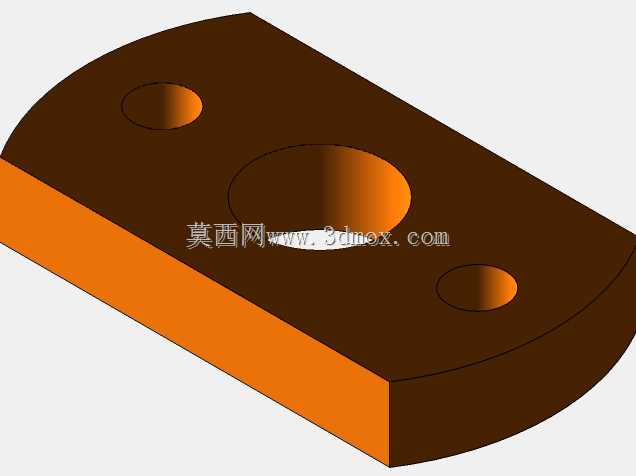

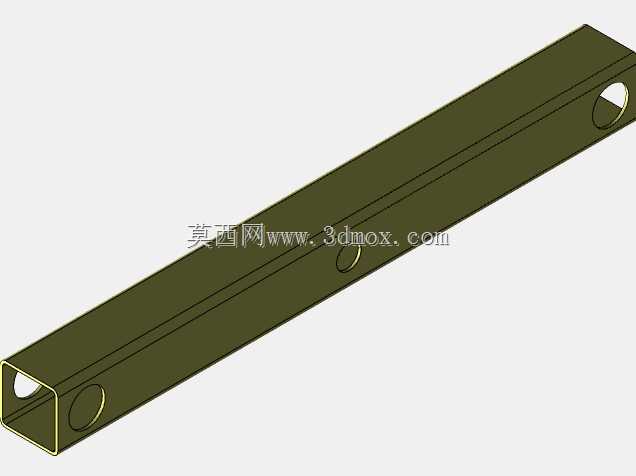

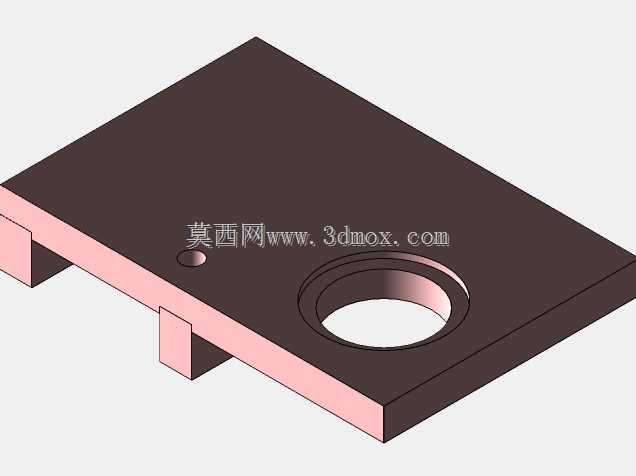

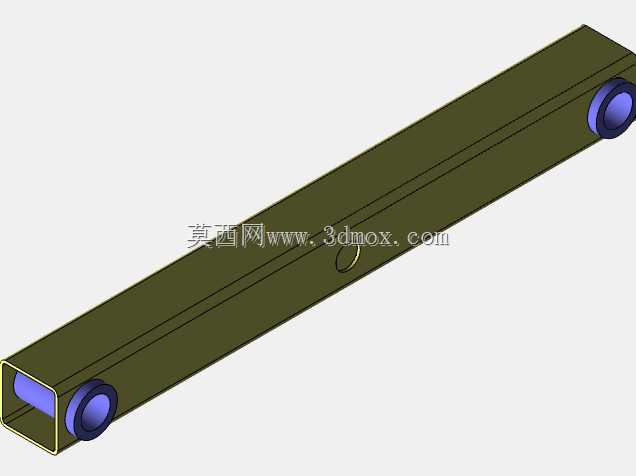

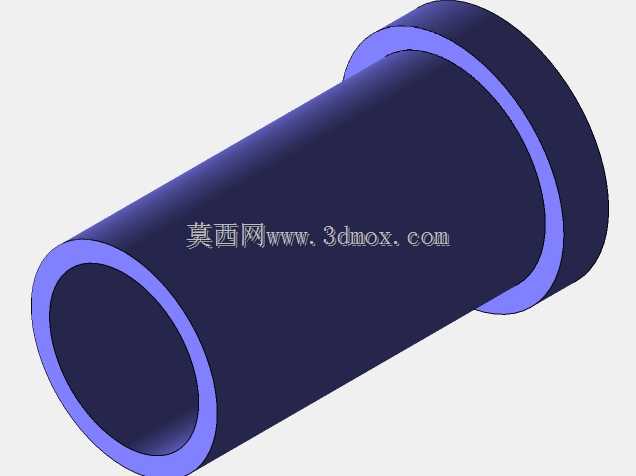

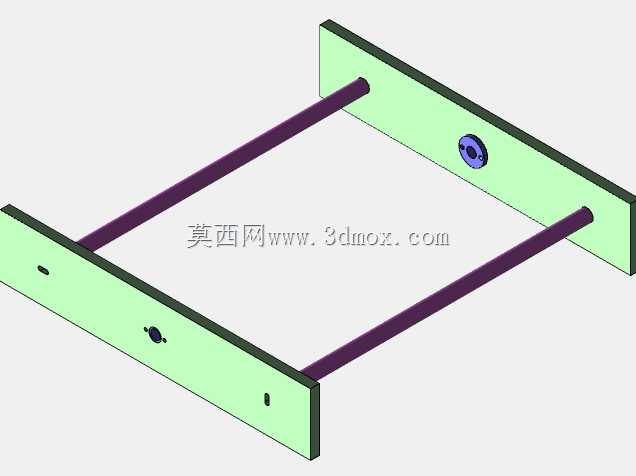

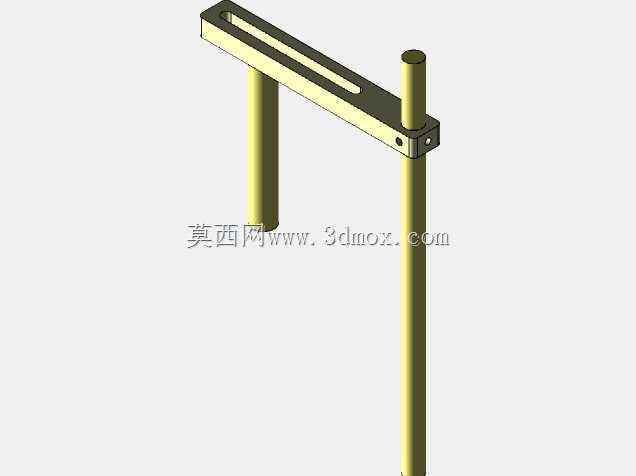

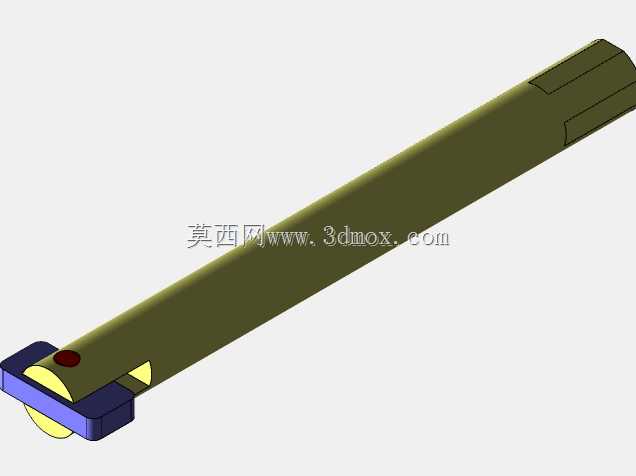

　　整体结构采用双侧立板加底部承托框架的形式，两侧板之间留出托盘通行空间，上方布置四组带紫色柱状体的压持或导向单元。这些单元沿托盘长度方向分布，可在托盘进入后对其边缘或上方进行约束，减少因托盘翘曲、间隙累积造成的位置漂移。柱状体与横向支架连接，支架固定在纵向导杆上，导杆两端通过支座安装于侧板，形成可沿托盘宽度方向调整的跨距。这种布置不依赖单一基准面，而是通过多点约束提高托盘重复定位一致性。

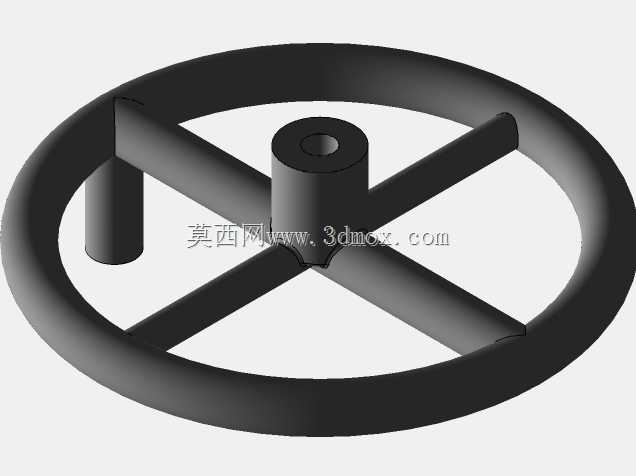

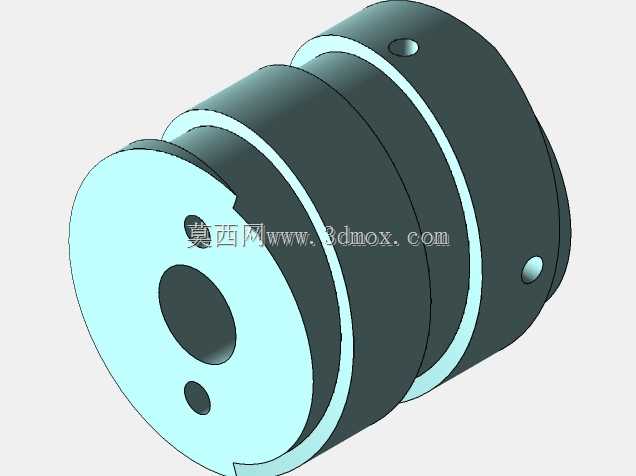

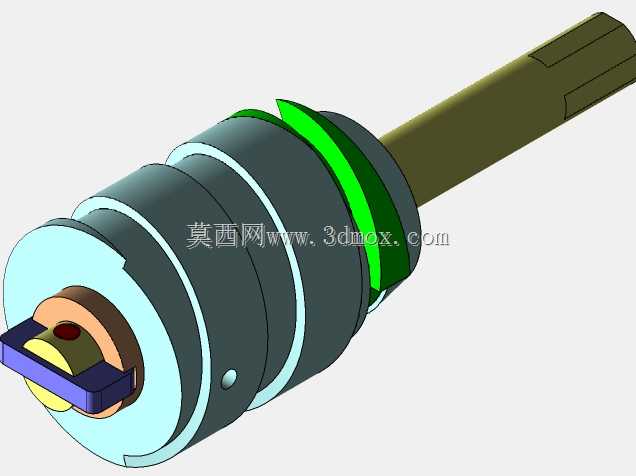

　　两侧手轮是该机构的重要调节接口。手轮轴穿过侧板并与内部传动件相连，转动时可带动夹持边、导向条或承托构件产生相对位移，从而适配不同宽度的托盘。对于需要频繁换型的产线，这种手动调节方式比全伺服调宽结构成本更低、维护更直接，同时又比完全固定的工装具备更好的兼容性。手轮位于操作侧，人员在设备前方即可完成宽度设定，调节路径短，观察托盘与导向件的间隙也较方便。

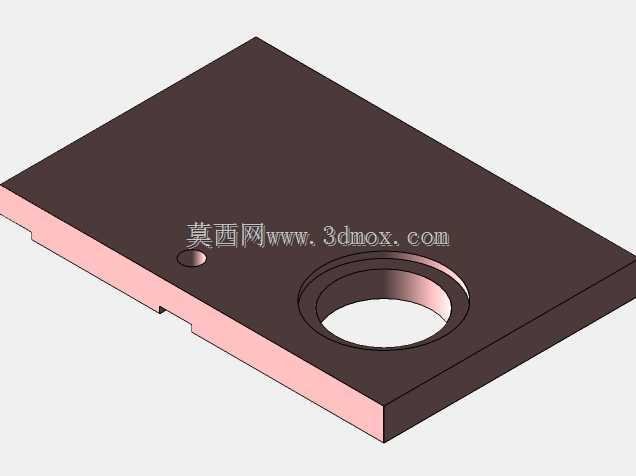

　　从功能分区看，机构下部承担托盘承托与进出导向，中部承担侧向定位，上部承担压持与防翘。底部承托面并非简单平板，而是预留了与输送线、顶升机构或阻挡气缸对接的空间。托盘进入后，可由外部输送带送入，再由阻挡机构定位；若用于上料工位，也可配合顶升板将托盘抬升至取料高度。上部压持单元在取放料动作发生时能够抑制托盘被带起，特别适合吸嘴取放轻薄零件或夹具下压时存在竖向扰动的工况。

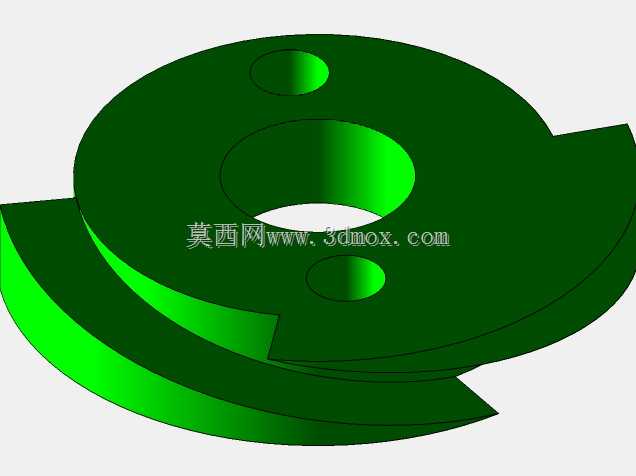

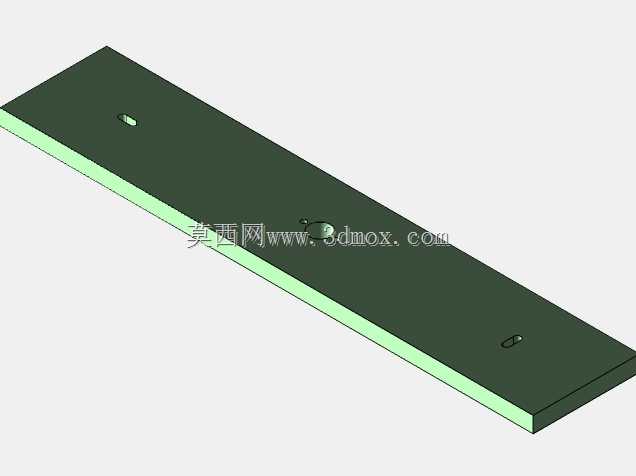

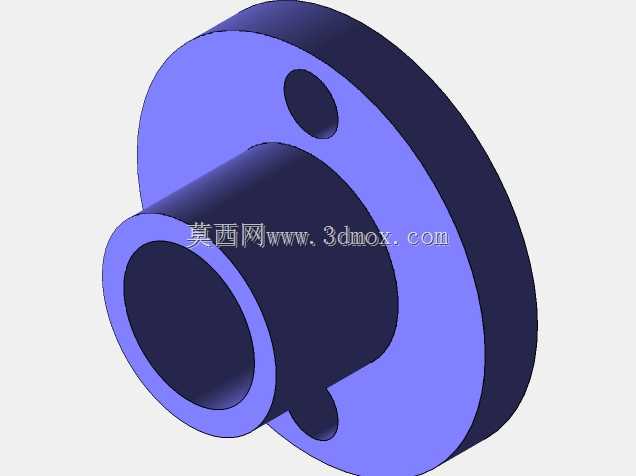

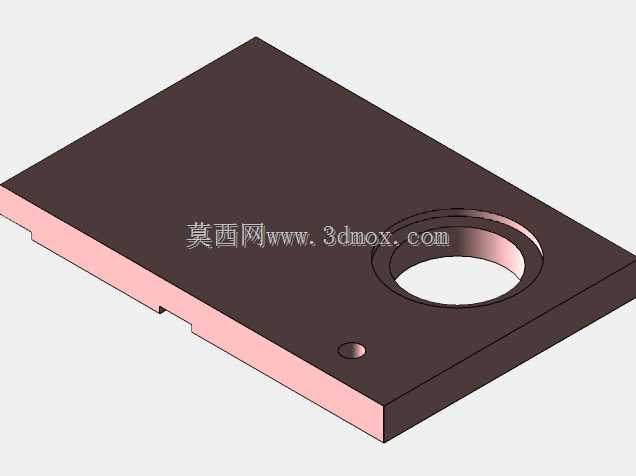

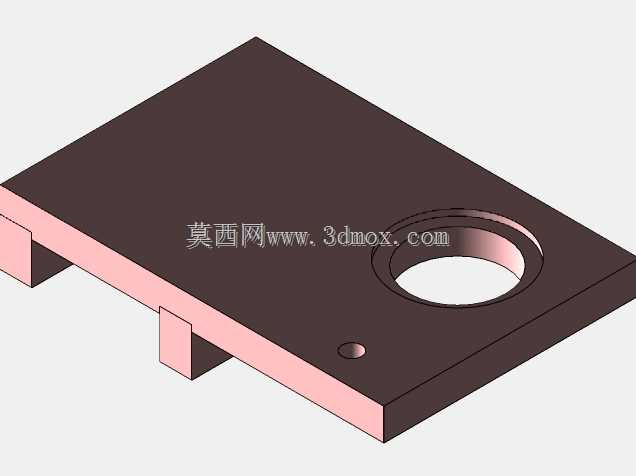

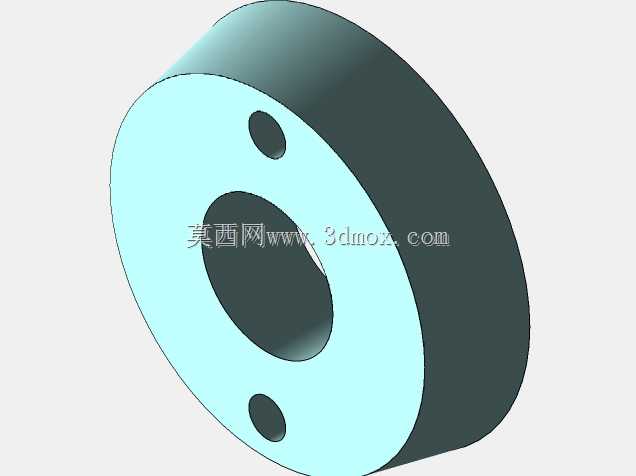

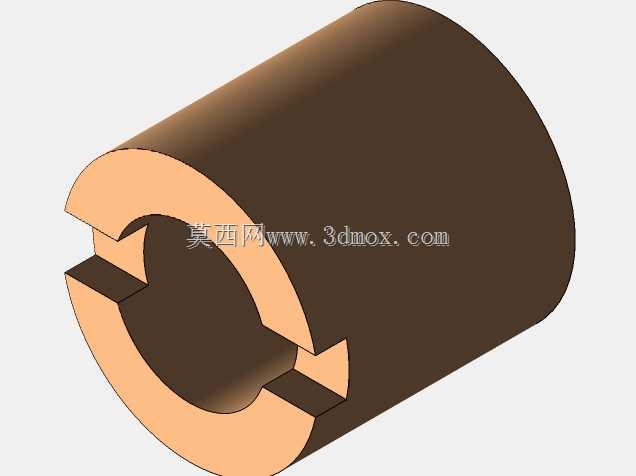

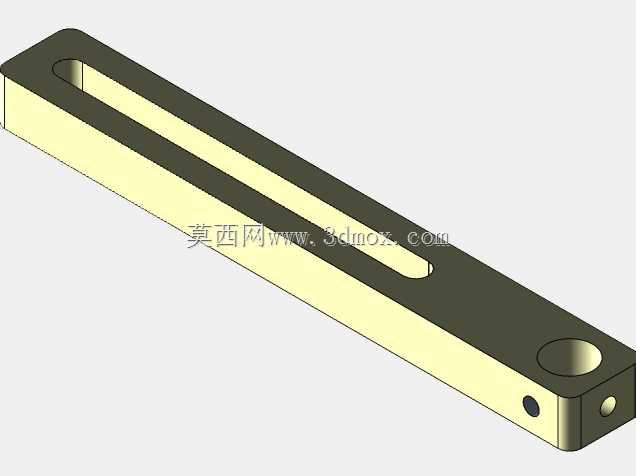

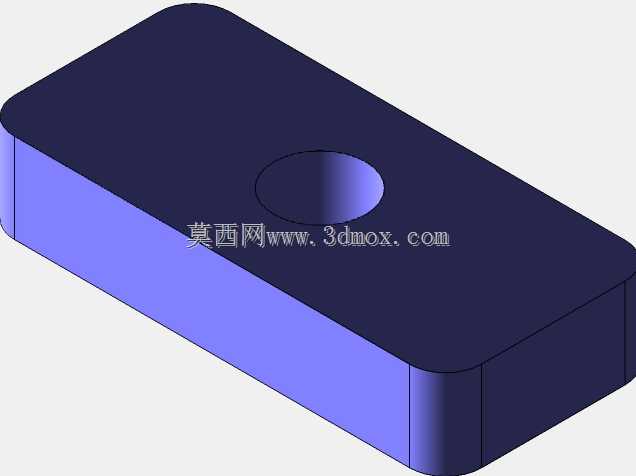

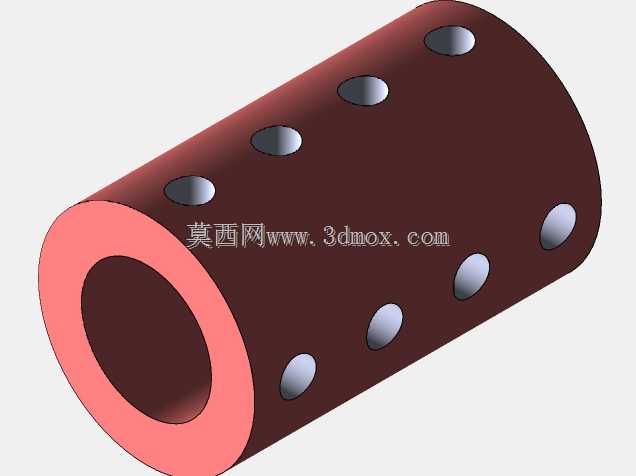

　　设计思路上，该模型强调机械约束优先、调节结构可视化。紫色柱状件可对应缓冲销、压头、导柱或检测安装座，实际工程中可根据节拍要求更换为弹簧压头、直线轴承导向组件或止挡螺钉。横向杆件与侧板之间的连接采用螺接支座，便于拆装；杆件跨距、柱状件间距均可按托盘孔位或边缘形状重新配置。侧板外侧保留手轮和轴系安装位，内部则留出螺母、滑块或齿轮齿条的布置空间，使调宽动作能够转化为稳定的直线运动。

　　外形尺寸方面，该机构属于台式进料模块，长宽高边界由双侧手轮外圆、顶部导杆最高点以及底部框架最低点共同决定。安装时需注意手轮旋转半径不能与设备护罩、线体护栏或相邻工位干涉；底部应预留输送线体、顶升缸和电气接头的通过空间；上方压持单元的最高点需与机械手取料轨迹保持安全距离。若嵌入整机，建议以托盘承托面为安装基准面，先校正两侧导向面的平行度，再确认手轮调宽行程覆盖目标托盘的最小与最大宽度。

　　在实际选型与建模深化时，需要重点校核侧板刚度、导杆挠度以及手轮传动副的间隙。托盘满载时，侧向推力和上方压持反力会集中到支座与侧板连接区，侧板厚度、加强筋位置和螺栓数量直接影响长期稳定性。导杆过长而直径偏小时，压持单元可能产生振动，因此应根据工位节拍选择合适杆径或增加中间支撑。对于有洁净或防静电要求的场景，还可在接触托盘的部位增加非金属导向条，并在底部设置废料或灰尘滑落空间。

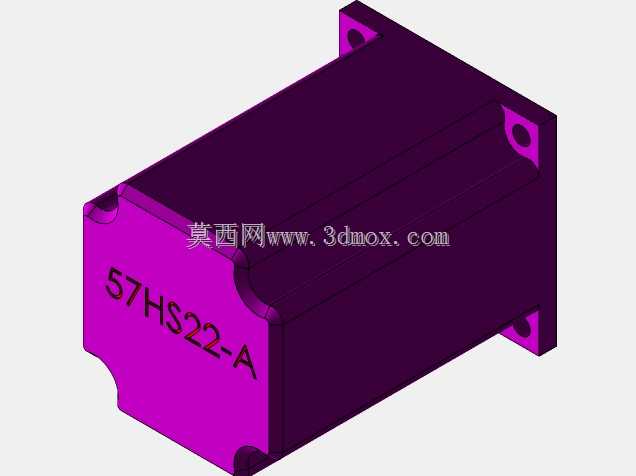

　　该模型的价值不在于复杂驱动，而在于把托盘进料中常见的承托、导向、调宽、压持和定位需求整合到一个紧凑框架内。结构工程师可以在此基础上补充气缸阻挡、伺服调宽、到位检测或顶升定位组件，形成适应不同产线的专用托盘进料站。
