USB-C母座转USB2.0转接板结构

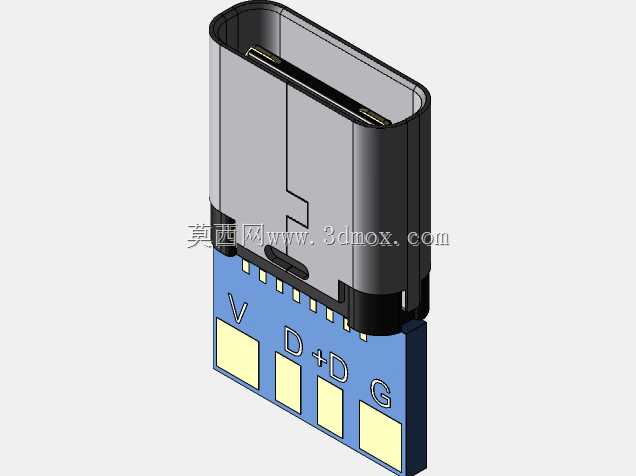

　　该转接件的核心价值在于把USB-C物理接口与USB2.0信号定义压缩到一块小板上，适合在空间受限的设备内部完成接口转换、调试引出或原型验证。板端可见-D、+D、G等焊盘标识，说明设计重点围绕USB2.0差分数据与接地连接展开，并未追求高速差分对的完整布线，因此更适合键盘、小型控制板、充电辅助模块、老旧设备接口改造以及DIY电子项目。

　　从结构组成看，模型由USB-C母座金属外壳、绝缘胶体、端子支撑、PCB基板和边缘焊接区共同构成。母座部分承担插拔导向、外部插头定位和屏蔽作用，PCB则承担端子固定、信号引出和手工焊接载体的作用。这种组合方式避免了单独绘制复杂连接器封装的麻烦，结构设计人员在整机布局时可以直接把它作为一个小型接口模块来考虑。

　　实际选型时，最需要关注的是安装边界。母座前端要预留插头插入空间，后端和板侧则要留给焊盘、走线以及手工焊接操作。若装入壳体，开口中心必须与母座舌片方向对齐，壳体壁厚不能压迫金属外壳，否则会出现插头插入偏斜、端子接触不良或插拔手感异常。PCB两侧应保留足够避让区，附近不宜布置过高元件，以免影响USB-C插头完全到位。

　　板边焊盘采用较大面积裸露形式，便于飞线、排线焊接或直接固定到目标电路板。对于小批量试制，这种引出方式比细密贴片连接器更友好；工程师可以用短线把电源、地和差分信号接到主控板，也可以把该模块当作可拆卸调试口。接地焊盘面积较大，除了电气连接外，也能在焊接时增加固定强度，降低多次插拔后板子松动的概率。

　　设计思路上，该件没有采用复杂支架或额外固定耳，而是依靠连接器本体与PCB的组合形成自支撑结构。金属外壳包裹绝缘主体，能够承受常规插拔时的侧向力；PCB延伸到母座后方，使受力点从端子根部转移到板面与焊点区域。若用于长期频繁插拔的产品，仍建议在壳体上增加限位肋或压紧结构，让插头插拔力由外壳承担，而不是完全传给焊盘。

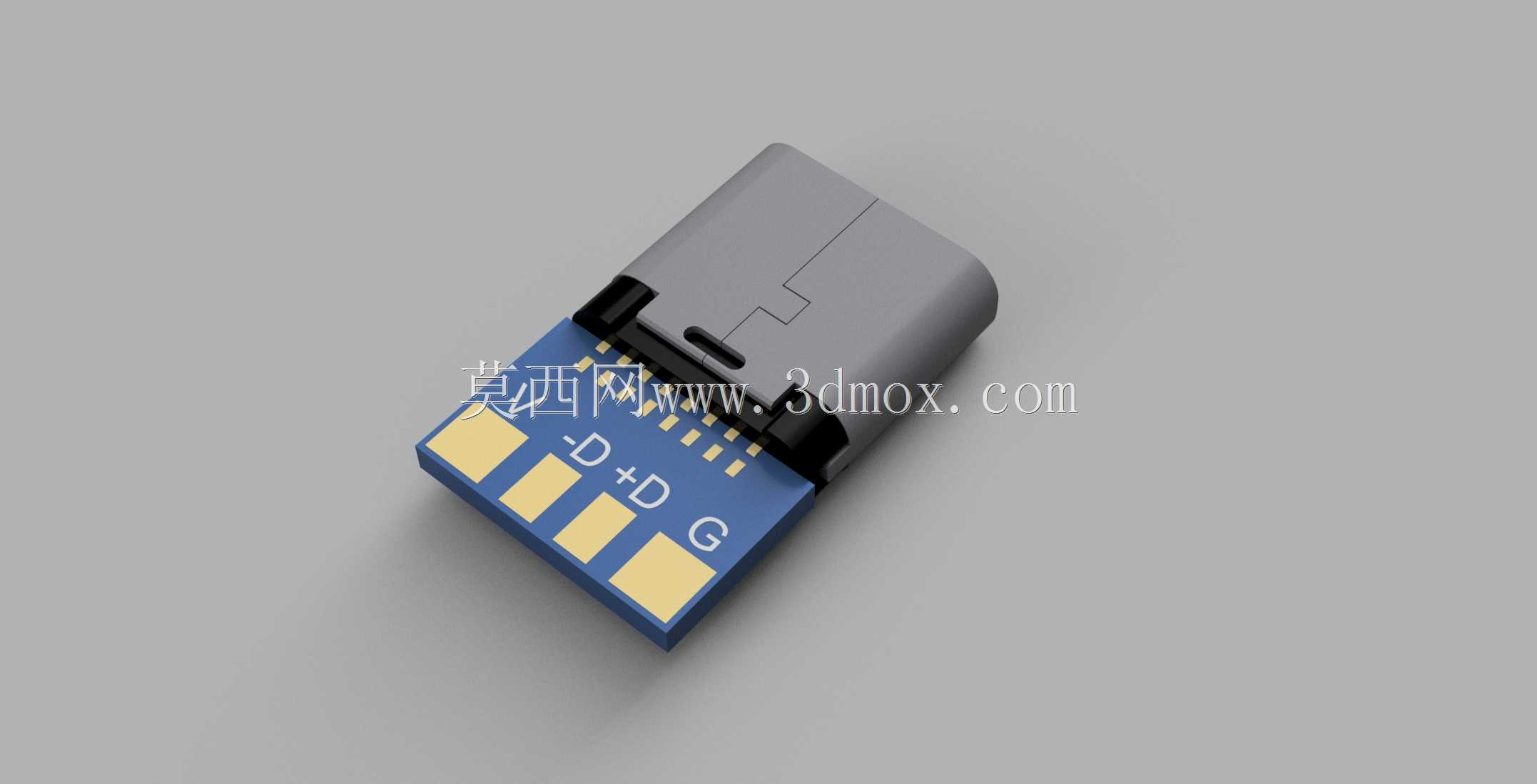

　　三维建模时需要分别处理几个关键配合面：USB-C插口内腔要满足公头插入导向，舌片位置保持居中；金属外壳与PCB之间的相对位置决定焊点高度；板边焊盘宽度和间距要兼顾可制造性与焊接便利性。渲染模型中能清楚看到外壳分模线、胶体台阶和焊盘排布，这些细节对后续出工程图、检查干涉和制作外壳开口都有直接参考意义。

　　在设备内部，这类转接板常用于控制器临时调试口、小型仪器面板接口、电源管理模块通信口以及桌面DIY装置。它不承担复杂协议转换，而是提供可靠的物理连接路径，因此结构设计比电气协议更关键。布置时应使插拔方向与操作者接近的面板垂直，避免斜向受力；若设备存在振动，可在PCB下方增加定位柱，或使用螺丝、热熔胶、卡扣进行辅助固定。

　　总体来看，该模型适合需要快速引入USB-C母座、同时只使用USB2.0信号的场景。它把连接器、电路板和焊接引出区整合为一体，降低了接口设计门槛；在整机开发中，结构工程师可据此校核面板开孔、内部避让和装配顺序，电子工程师则可据此规划差分线、地线和外接连线。
