95平方双孔长圆孔管型铜接线端子

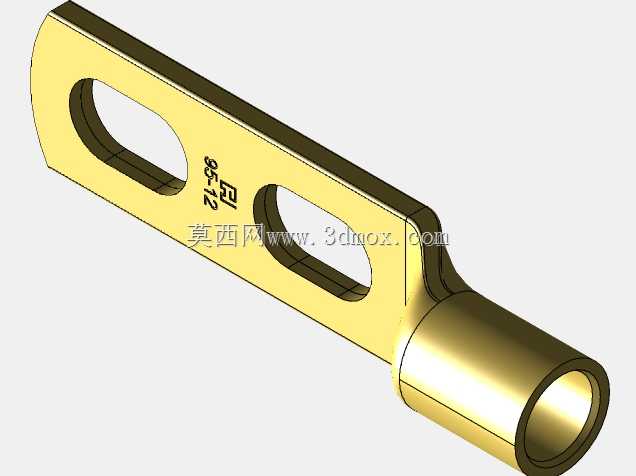

　　在配电柜、电池簇、大功率变频柜和工业线束装配现场，95mm²截面的电缆经常需要从柔性线缆过渡到螺栓固定的母排表面。这类过渡不能靠简单缠绕或普通插片完成，原因在于大电流回路对接触面积、压紧可靠性和抗振动松动都有明确要求。图中所示的管型电缆接线耳，就是针对这一连接环节设计的压接式导电零件。它一端为可容纳电缆导体的圆筒，另一端为带两个安装孔的扁平法兰，孔型采用长圆孔，便于在孔距存在偏差或母排孔位需要微调时仍能顺利落位。

　　从实际使用看，双孔结构比单孔端子更适合长期受振动、热胀冷缩或维护拆装影响的部位。两个紧固件共同分担接触面的压紧力，可降低单点螺栓松动后端子旋转、偏移的概率；长圆孔则给现场安装留出调节余量，不必因为母排孔位存在少量偏差而重新扩孔或返工。对于需要在铜排、铝排、设备接线柱和电源模块之间建立可拆卸连接的场景，这种结构能在保证导电截面连续的同时，把装配公差吸收在端子自身的孔位范围内。

　　该零件的设计重点集中在三个区域。圆筒段需要匹配95mm²电缆导体的插入与压接，内径、壁厚和过渡圆角直接影响压接后的密实度；若筒壁过薄，压接后容易出现开裂或夹持力不足，若筒壁过厚，则会增加压接难度并造成材料浪费。扁平法兰段需要保证与母排贴合后的有效接触面积，因此板面平直度、孔边距离和端部圆弧都要控制，避免尖角引起电场集中或安装时划伤接触面。圆筒与法兰之间的弯曲过渡区则是应力集中位置，既要满足弯折角度，又要保证金属纤维连续，不能在折弯后出现裂纹、褶皱或截面明显减薄。

　　建模时通常先按导体规格确定圆筒内孔和外圆，再根据螺栓规格、紧固件垫圈尺寸以及允许的孔位调节量确定两个长圆孔的长度、宽度和中心距。法兰宽度不能只按螺栓孔径估算，还要考虑拧紧时垫圈外缘不超出板边，以及电流从圆筒扩散到法兰时的截面变化。长圆孔端部一般采用半圆封闭，这样既能减少应力集中，也符合实际冲压或铣削加工的工艺习惯。端子整体弯折角需要结合安装空间确定，角度过小会使电缆出线贴近母排，角度过大则可能占用过多柜内布线高度。

　　安装边界方面，选型时应核对电缆外径、导体类别、螺栓规格、母排厚度和相邻相间距。圆筒段压接后会产生一定形变，压接钳口轮廓、压接位置和压接点数需与端子规格匹配；法兰面安装时应配置平垫和防松措施，拧紧顺序宜交替进行，使两个长圆孔附近的接触压力趋于均匀。由于长圆孔允许沿长度方向调节，装配时应先把端子调整到电缆自然出线的位置，再交叉紧固，避免强行拉拽电缆造成端子根部长期受拉。

　　在不同设备中，这类端子还会面对镀层、温升和腐蚀环境的差异。裸铜件导电性能好，但在湿热或有腐蚀气体的环境中容易氧化，因此表面常根据需要采用镀锡等处理，以降低接触电阻并提高抗氧化能力。无论采用何种表面处理，核心仍是保证圆筒压接区与电缆导体形成稳定机械连接，法兰接触面与母排形成低阻电流通道。三维建模阶段把这些区域的圆角、壁厚、孔边距和弯折过渡表达清楚，后续工程出图、模具制作和压接验证才有可靠依据。
