EM4魔眼管光电倍增探测器件结构

　　在微光探测、光学传感与实验装置搭建场景里，这类端窗式真空光电倍增器件常被用来把极弱的光信号转换成可采集的电信号。它的前端圆形受光面承担入射光耦合任务，筒状金属壳体内部封装光电阴极、电子倍增极与阳极结构，壳体侧壁的引脚用于供电与信号引出。从结构上看，模型还原了器件的圆筒主体、前端光学窗口、尾部封接边以及侧向分布的接线端，能够直接用于探测模块的腔体布局、支架避让和接线空间校核。

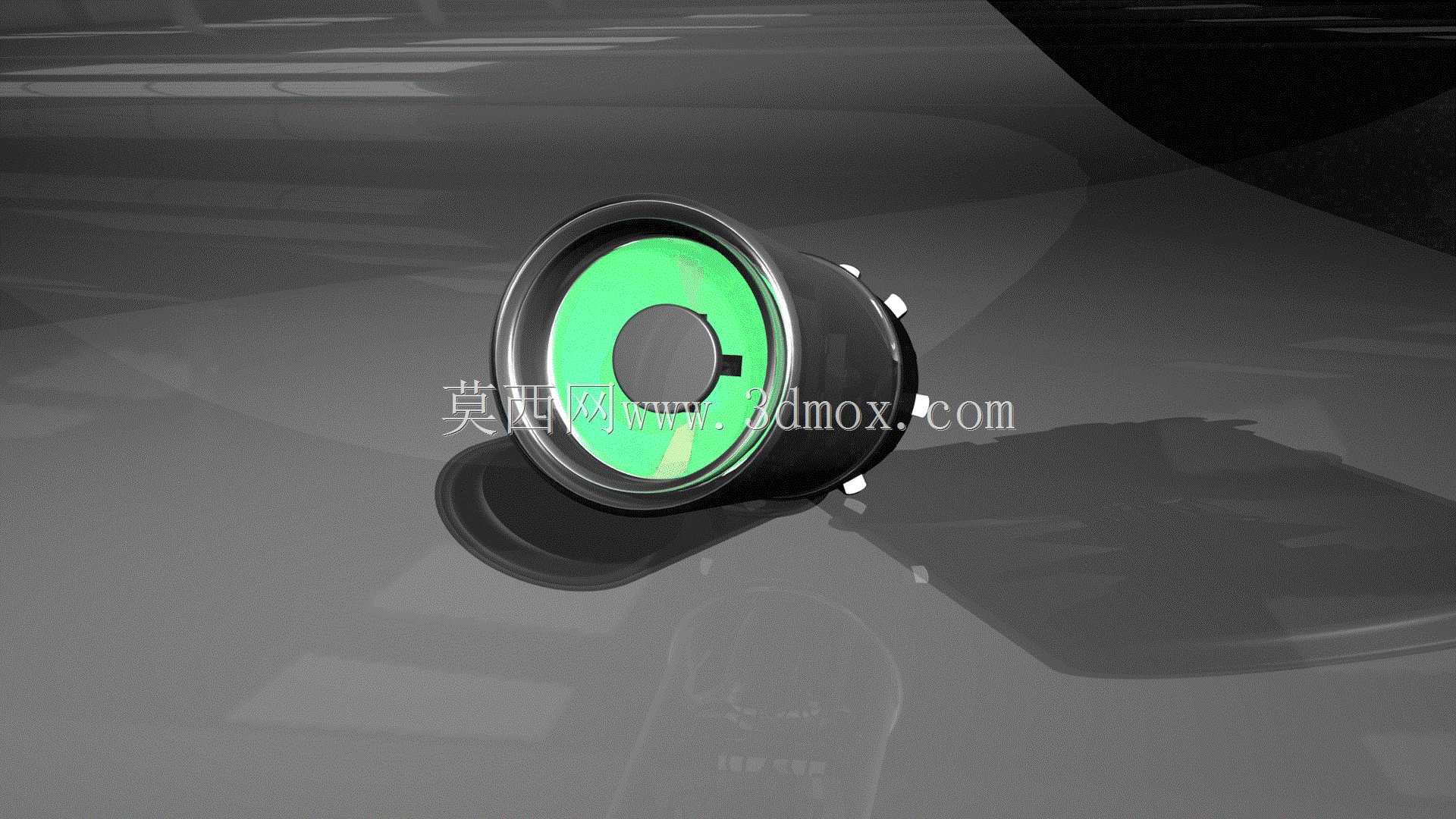

　　实际选型时，工程师首先关注的是受光口径与安装轴线的重合度。前端窗口直径决定了可接收光束的有效范围，若用于荧光采集或弱光计数，窗口中心应与光路焦点严格对齐；若装入手持探测设备，则要在窗口外侧预留滤光片、遮光罩或橡胶缓冲圈的位置。该模型把前端绿色荧光敏感面与黑色金属外壳的层次区分出来，便于在装配体中检查光线是否被相邻结构遮挡，也能验证窗口端面到前端压板的距离是否满足密封要求。

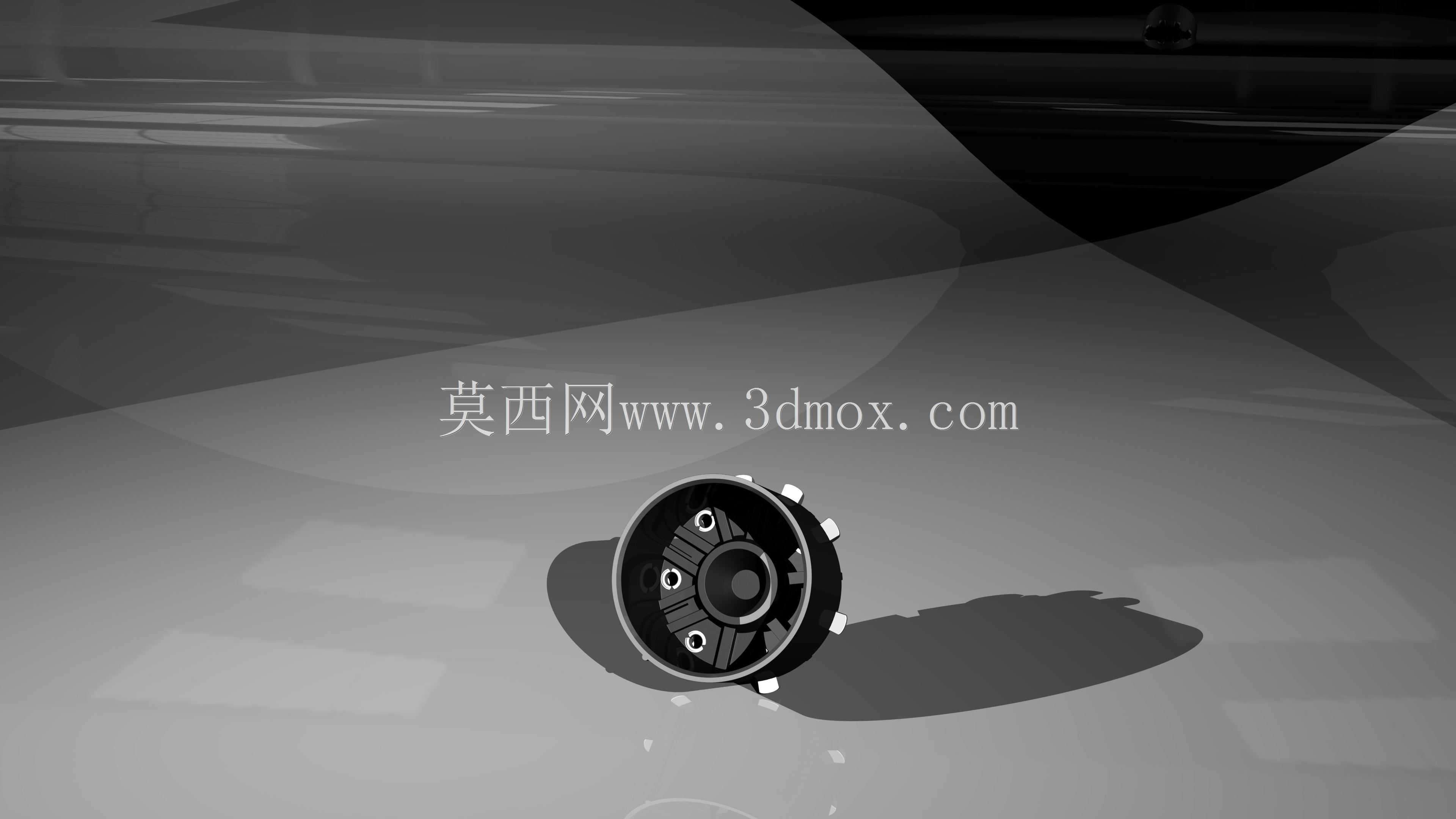

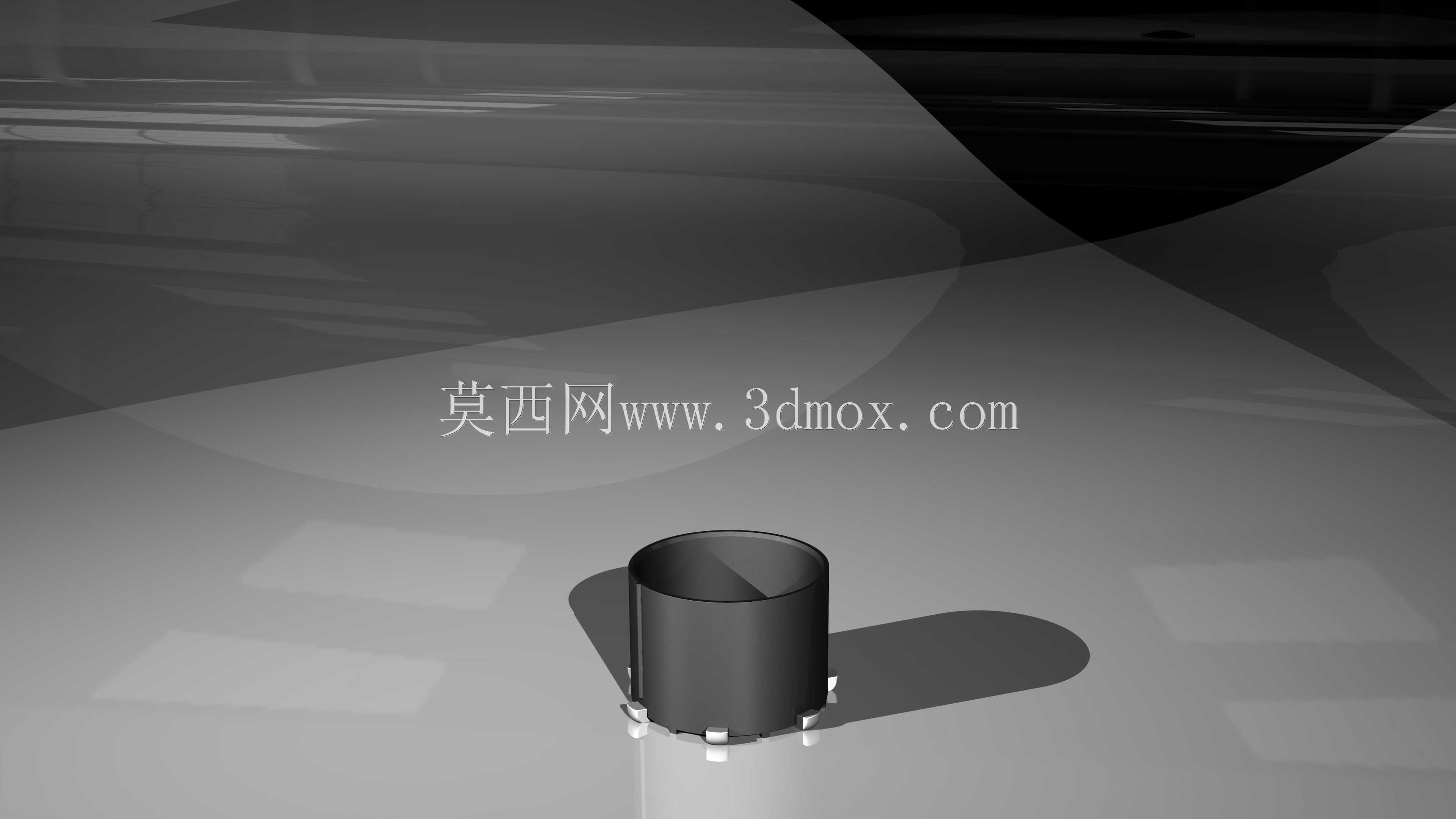

　　筒身部分采用近似圆柱的外形，给夹持设计带来两种常见方案：一种是用开口弹性抱箍包住筒体中部，靠螺钉收紧产生摩擦力固定；另一种是在尾部设计台阶座，让器件轴向抵靠定位，再用压圈旋紧。模型中筒体表面的细微凸点与尾部卷边可作为定位参考，避免夹具压到引脚或封接薄弱区。侧壁引脚呈离散分布，建模时保留了它们的相对位置，方便PCB工程师绘制转接板，也能提前评估高压走线与信号走线之间的隔离距离。

　　这类器件对安装应力比较敏感。玻璃或金属封接处若受到过大挤压，容易造成真空泄漏；因此在结构设计中，支撑点应尽量落在筒体刚性较强的区域，并在轴向保留弹性预紧，而不是硬性顶死。三维模型可用于模拟抱箍夹紧后的接触区域，检查压板是否直接压在窗口边缘，同时核算器件装入护罩后周围的空气间隙，防止温升导致局部热量积聚。

　　在光学实验平台上，它常与透镜、光阑、暗室罩配合使用。模型的圆柱轴线可作为光路基准，前端窗口平面可作为对焦参考面；通过在装配环境中测量窗口到透镜组的距离，能够快速调整焦距并确定遮光筒长度。若用于便携式检测仪器，还要考虑器件与高压模块、前置放大板的堆叠关系，利用模型检查引脚弯折半径、接线端子高度以及外壳内壁之间的安全距离。

　　从功能特性看，端窗结构有利于接收正面入射光，圆形敏感面在轴对称光路中耦合效率较高；筒状金属外壳既提供真空腔体，也起到电磁屏蔽作用，可降低外界干扰对微弱输出信号的影响。建模时把外壳、窗口、引脚和封接边拆成可辨识的结构面，有助于在工程图中标注配合尺寸、镀层区域和绝缘避让区。对于需要做热分析的场景，还可基于该外形估算壳体与安装座之间的接触面积，判断自然冷却条件下的温度分布。

　　安装边界方面，应重点控制三个尺寸：前端窗口外径决定开孔尺寸，筒体最大外径决定夹持孔或抱箍尺寸，引脚分布圆决定插座或转接板布局。若设备存在振动，还需在筒体与支架之间加入软垫，并在引脚根部预留应力释放空间，避免长期振动导致引线疲劳。该三维结构把这些边界关系直观呈现出来，结构工程师可据此完成探测器腔体、光学支座、屏蔽罩和电路板的协同设计，减少样机阶段因干涉、遮光或接线空间不足造成的返工。
