10平方毫米90度折弯铜制电缆接线端子

　　在低压电控柜内部布线、设备线束预制以及狭小空间的电气连接场景中，直型接线端子往往会因为出线方向与安装面平行而被迫弯折电缆，长期运行下弯折处的铜丝容易出现疲劳断裂、绝缘层破损等隐患。90度角折弯的管式电缆接线片正是为解决这类空间约束而设计，其管状压线筒与扁平安装片呈垂直关系，压接完成后电缆自然沿垂直于安装面的方向引出，无需额外弯折线芯，既保留了电缆的最小弯曲半径，也让柜内走线更加规整。

　　该系列接线片采用T2紫铜锻压成型后表面做镀锡处理，兼顾导电性能与防氧化能力。管状部分的内壁设计有细密的防滑齿纹，当使用对应规格的六边形压模进行冷压时，齿纹会嵌入剥除绝缘层的多股铜丝之间，形成机械咬合与导电接触的双重结合，避免设备运行过程中因振动、温度循环导致的松脱。扁平安装片上的通孔用于穿过螺栓固定到接线排、设备接地柱或元器件接线端，孔边做了倒角处理，既可以去除冲压毛刺，也能在螺栓压紧时让应力平缓扩散，减少局部压痕。

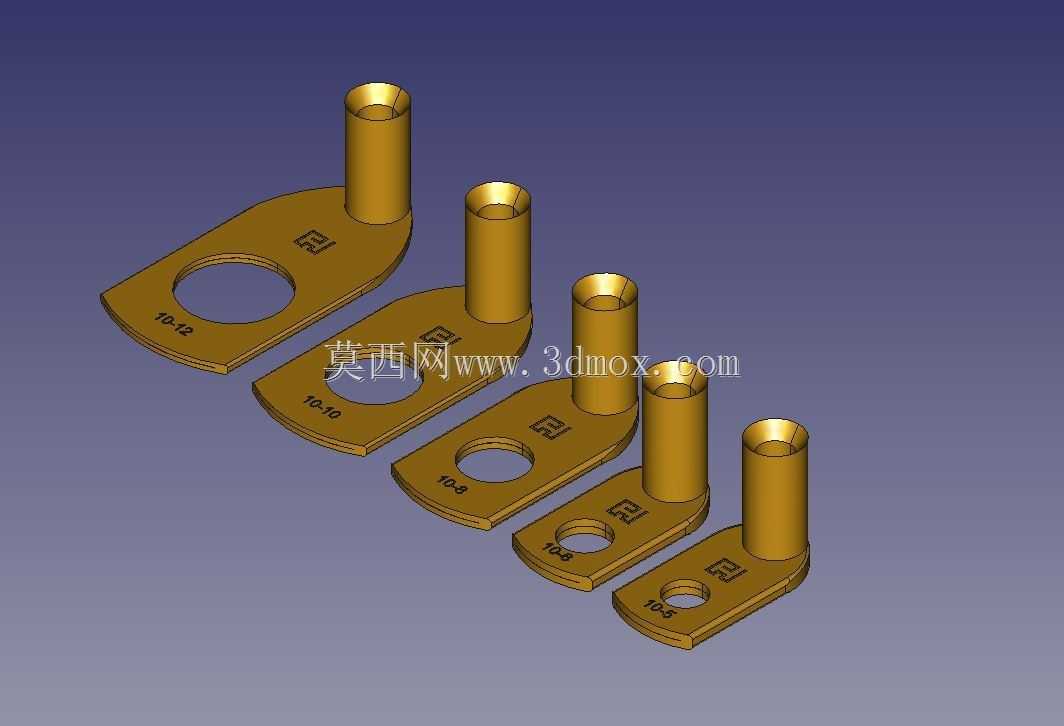

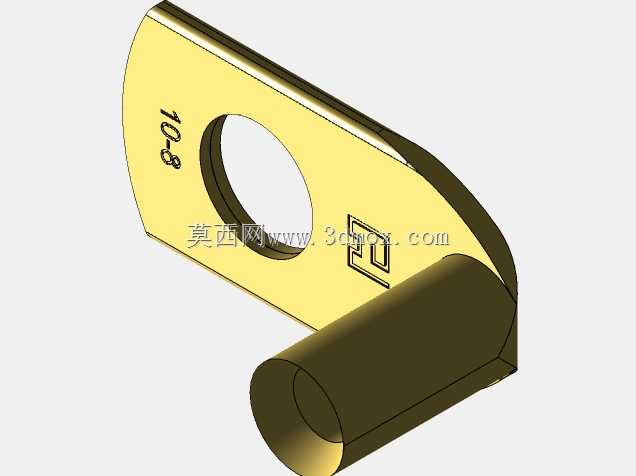

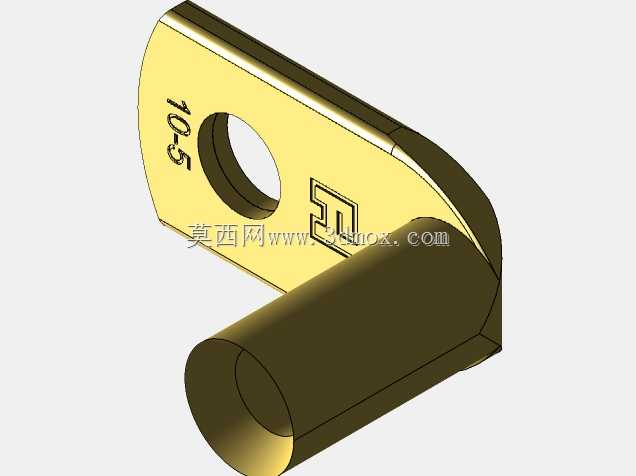

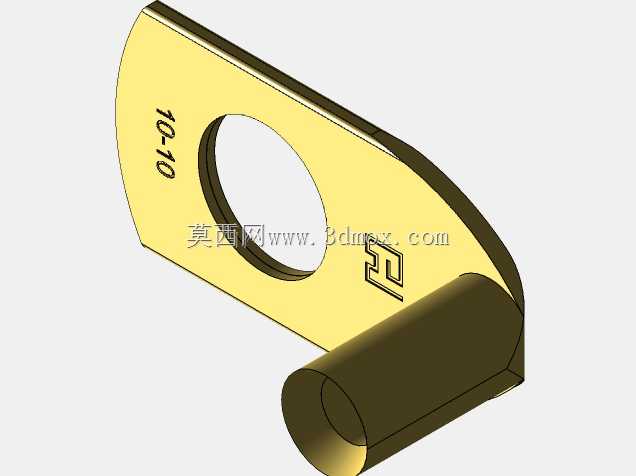

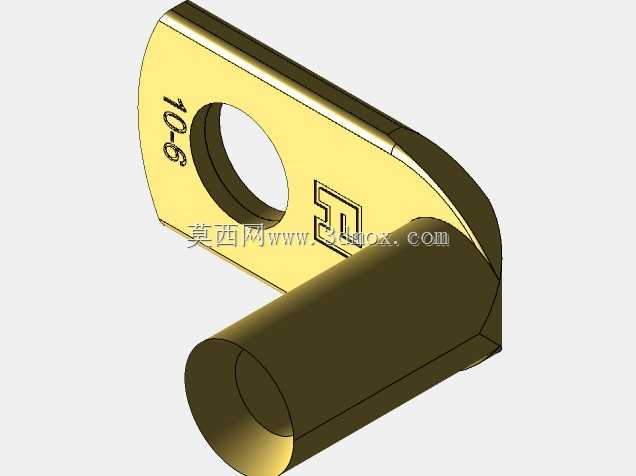

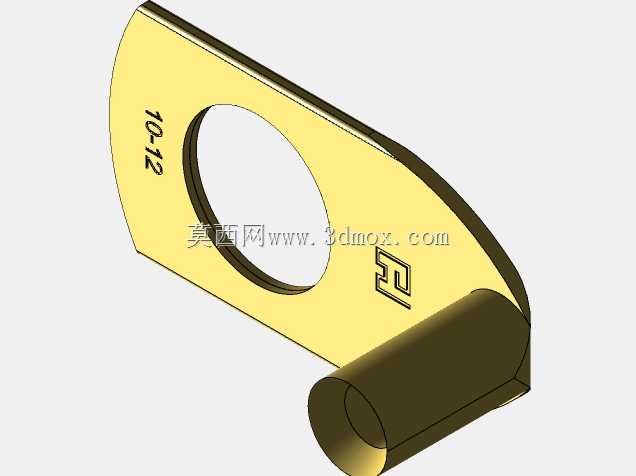

　　从结构设计角度看，90度折弯并非简单将直管压弯，折弯处的圆角半径需要严格控制：圆角过小会导致材料外侧拉伸减薄、内侧起皱，压接时容易出现裂纹；圆角过大则会增加整体高度，侵占柜内布线空间。模型中不同规格的安装片宽度、孔径以及管长随线径递增，10平方毫米规格对应的压线筒内径与10平方多股软线的外径匹配，压接后筒壁变形均匀，不会出现局部过压压断铜丝或压接力不足导致接触电阻偏大的问题。安装片底面与管状轴线保持垂直，螺栓锁紧后安装面与接线排完全贴合，电流通过大面积接触面传导，避免点接触带来的局部发热。

　　实际选型时，除了核对电缆截面积，还需要确认安装边界尺寸：安装片的总长度决定了相邻接线端子之间的最小间距，折弯后的总高度决定了线槽到接线排之间需要预留的垂向空间，安装孔直径则要与固定螺栓规格匹配。在三维布线设计中直接调用该模型，可以提前检查电缆出线方向是否与柜门、线槽或其他元器件发生干涉，也能准确统计接线端子的数量与规格，避免现场施工时才发现空间不足而临时磨切端子或重新排布走线。

　　这类弯角接线片广泛应用于新能源设备电池簇连接、机床电机接线盒、轨道交通车辆控制柜以及自动化生产线的传感器供电回路。在振动较强的设备上，90度结构还能将电缆的振动应力通过端子本体传递到安装面，而不是集中在压接边缘；在大电流回路中，镀锡表面可以抵御潮湿环境中的氧化，长期运行后接触电阻依然稳定。建模时还原了不同规格之间的尺寸梯度、管壁厚度以及折弯处的材料过渡，结构工程师可以直接将其装配到接线布局中，工艺人员也能据此核对压接模具与紧固扭矩，保证从三维设计到实物装配的一致性。
