16平方90度弯角铜接线端子结构

　　现场布线遇到设备侧壁、电机接线盒、狭窄线槽或柜内直角走线时，直型线鼻往往需要把电缆强行掰弯，既损伤线芯，又让螺栓孔位难以贴合。这组弯角电缆接线片正是为这类受限空间准备的导电连接件，其核心特征是圆筒压接段与平板安装段呈90度转折，使电缆轴线从接线面侧向引出，而不是沿螺栓轴线方向伸出。这样处理后，多股软线可以顺着柜壁、桥架或设备壳体自然走向布置，折弯半径更合理，端子根部也不会因长期应力而出现裂纹或松脱。

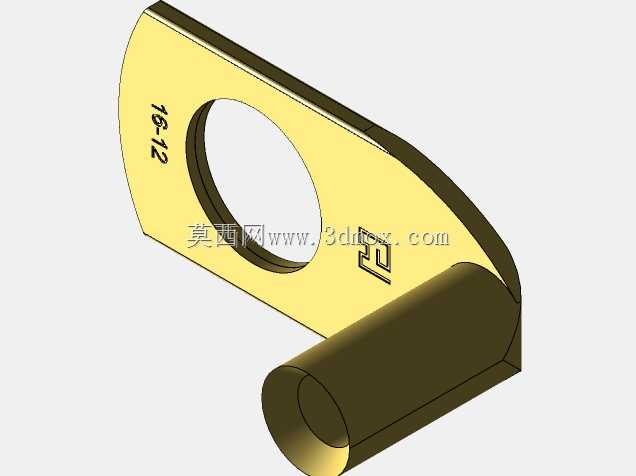

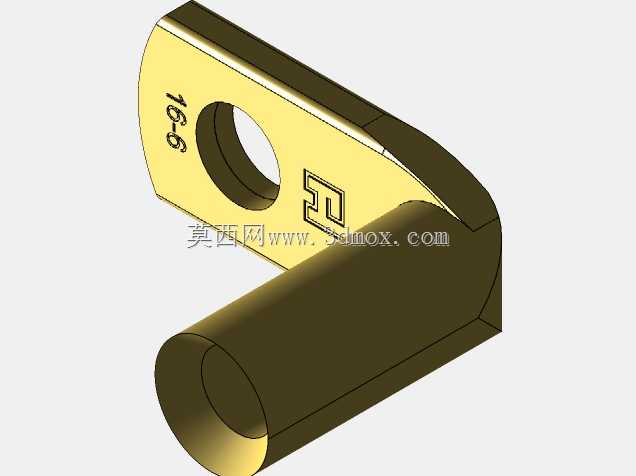

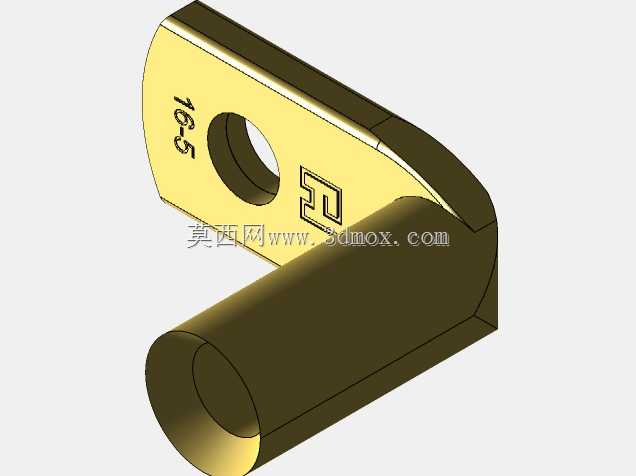

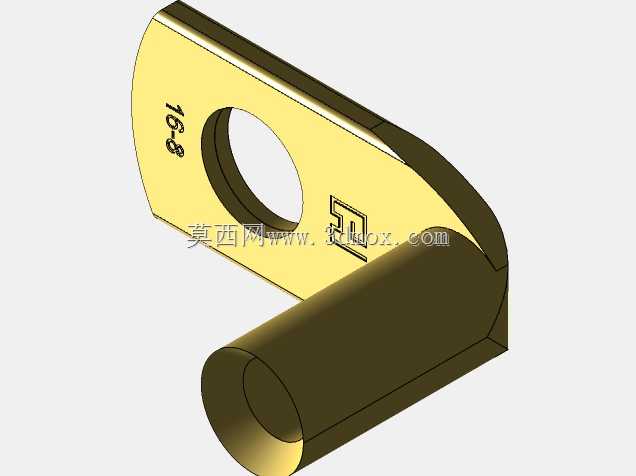

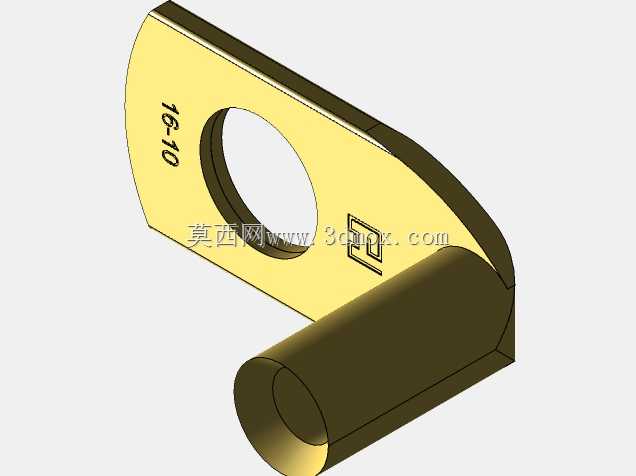

　　从结构上看，零件由两部分连续成型：一端是带通孔的扁平搭接片，用于套在接线螺柱上并由螺母压紧；另一端是直立的圆筒，用于套入剥除绝缘层的16平方毫米多股铜导线后压接。平板部分采用长圆形轮廓，端头圆弧过渡，可减少尖角放电和安装干涉；中部开孔周围保留足够承压面积，使拧紧力矩能够均匀传递到接触面上。圆筒与平板之间不是简单拼接，而是通过弯折和局部材料过渡形成连续导电通路，电流从线缆进入筒壁后，经弯折区扩散到整个平板，再传递到螺柱和母排，路径短且截面变化平缓。

　　设计这类端子时，首先要确定的是压接筒内径与线径的匹配关系。16平方导线由多股细铜丝绞合而成，实际外径会因厂家、柔软度和绞合节距略有差异，筒径过小会造成插线困难，过大则压接后变形不充分、接触电阻偏高。合理的做法是让剥线后的导体能够顺利插入，同时在规定压接钳口压合后，筒壁产生均匀的内凹变形，把多股线丝压实并形成机械咬合。圆筒高度也要覆盖足够的导体长度，通常需要容纳完整压接区并留出少量观察端，以便操作者确认线芯是否插到底。

　　90度弯折区是整个零件最考验工艺的位置。弯折半径过小，铜材外侧会因拉伸而减薄，内侧则可能起皱；弯折半径过大，又会增加整体高度，削弱节省空间的优势。工程上需要在材料延展性、折弯回弹和安装边界之间取平衡，使弯折后平板底面与圆筒轴线保持垂直，孔中心到筒壁外侧的距离稳定。这个距离直接决定接线后电缆中心线距安装面的高度，也决定相邻端子并排布置时的最小间距。若该尺寸波动过大，成排接线时会出现筒身互相顶住、平板无法贴平母排的问题。

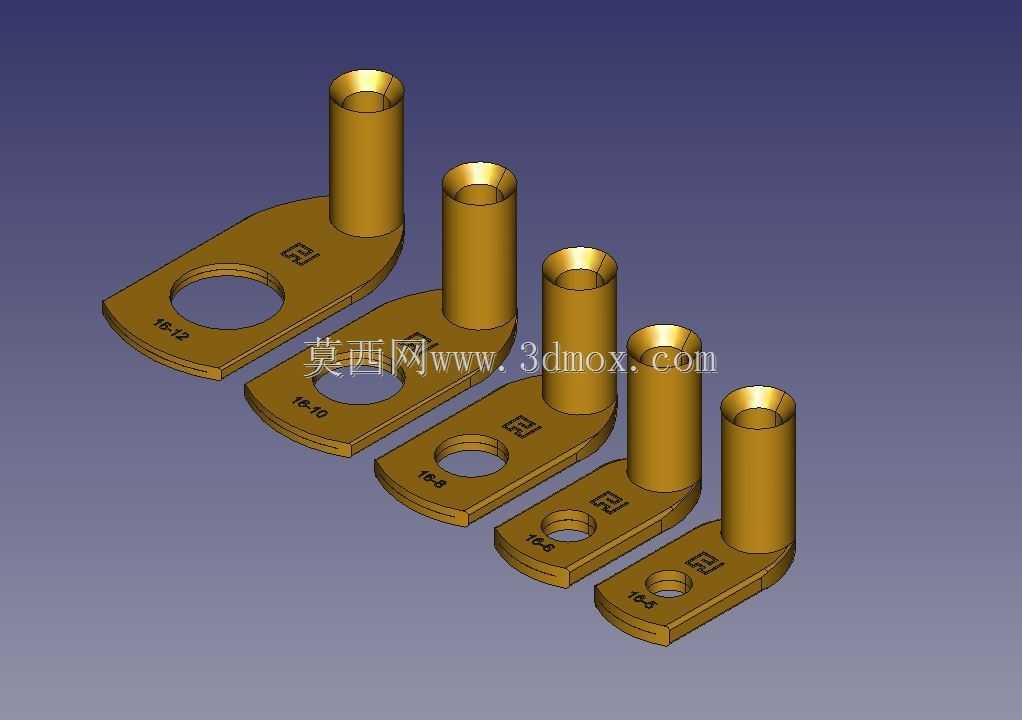

　　平板孔位尺寸同样不能只按螺栓名义直径确定。以M6或相近规格螺柱为例，通孔需要留出合理装配间隙，以吸收母排加工误差、端子轻微偏斜和涂层厚度；但间隙过大又会使端子在振动环境中发生横向窜动。孔边到平板外缘的宽度应保证拧紧时材料不被压溃，长圆形板身则让端子在有限宽度内获得更大的接触面积，同时便于在不同相位标记下识别规格。模型中平板表面压制的规格标识和方向标记，虽然不参与导电，却能在批量装配时减少错用，尤其在线径相近、外观接近的端子混放时具有实际防错作用。

　　在电气性能方面，弯角端子的关注点不只是载流量，还包括接触电阻、温升和抗疲劳能力。压接不良会造成局部高电阻，长期通过额定电流时发热累积，可能导致氧化加剧、接触进一步恶化。平板与母排之间的贴合面必须平整，若弯折造成平板翘曲，螺栓压紧后实际接触区域会缩小到孔边局部，温升明显升高。因此三维建模时需要把平板底面作为安装基准面，检查弯折后是否存在扭转；在实际冲压成型中，则要通过模具保证平面度，并控制毛刺和圆角。

　　应用场景上，这类端子常见于配电柜、控制柜、变频器、电机、变压器、蓄电池组以及工程机械线束。在这些位置，电缆往往从底部或侧面进入，接线螺柱却垂直安装在母排或设备端子上，90度弯头可以让线束走向更顺，减少柜内冗余弯弧。对于有振动的设备，弯头还能把电缆的摆动转移到柔性线身上，避免螺栓连接点直接承受反复弯折。选型时需要同时核对导线截面积、螺栓孔直径、平板宽度、筒身高度以及弯折方向；同一90度弯头在左右镜像布置时，电缆引出方向会完全不同，若不结合三维布局检查，现场很容易出现相邻端子干涉或检修空间不足。

　　从建模角度看，该零件适合采用实体特征逐步构建：先绘制长圆形平板轮廓并拉伸，再建立圆筒并与平板合并，随后在交接处处理折弯过渡和圆角。开孔、压痕标识和表面标记可作为后续特征加入。更重要的是利用装配环境验证安装边界：把端子放到螺柱和母排上，模拟电缆从圆筒延伸出的最小弯曲半径，检查扳手空间、绝缘距离以及多相端子并排时的净距。这样得到的不只是一个外观件，而是能够直接指导选型、布线和压接工艺确认的工程化连接件。
