400平方双孔铜管接线端子结构

　　该零件属于大截面电缆端部连接用铜管端子，常见于配电柜母排搭接、大功率变频装置进出线、变压器低压侧接线、储能系统汇流排以及工业电机电源引入等场景。其作用不是简单把电缆夹住，而是在多股软铜线与钢制或铜制安装面之间建立稳定、低阻、可重复拆装的导电通路。现场维护时，这类端子往往决定大电流回路的长期温升水平，因此压接筒壁厚、搭接面平整度、孔位公差和折弯过渡区都会直接影响接触可靠性。

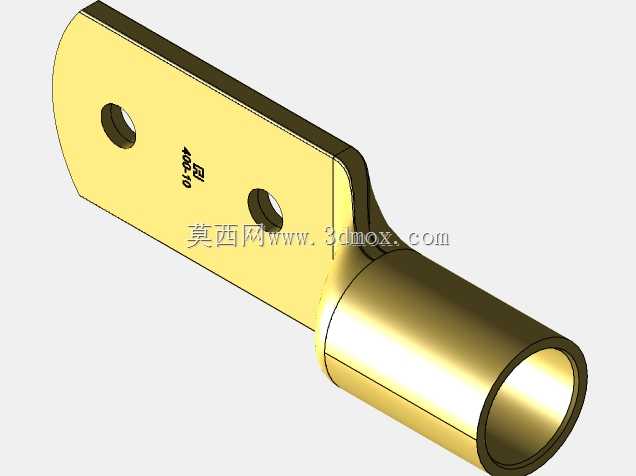

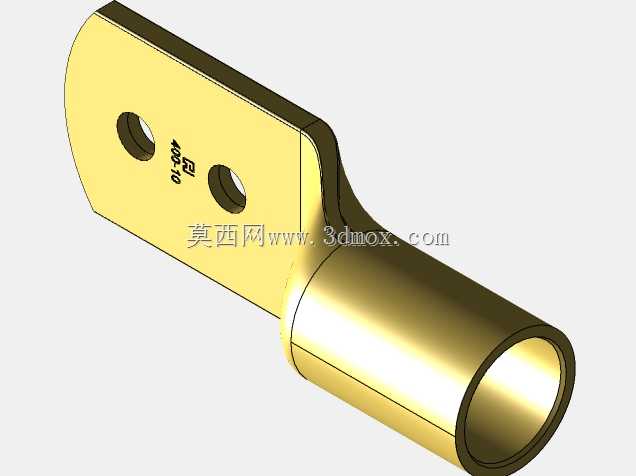

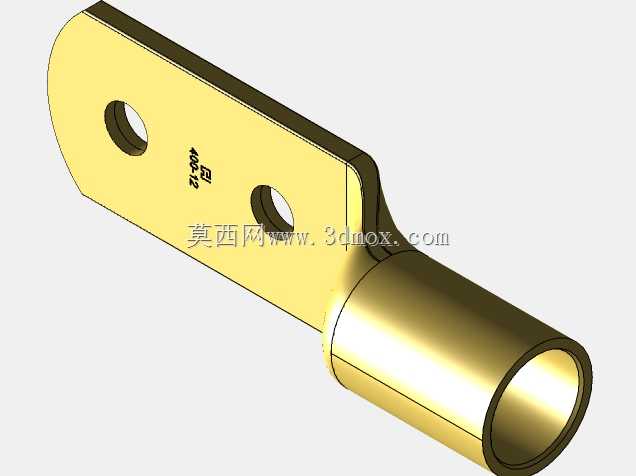

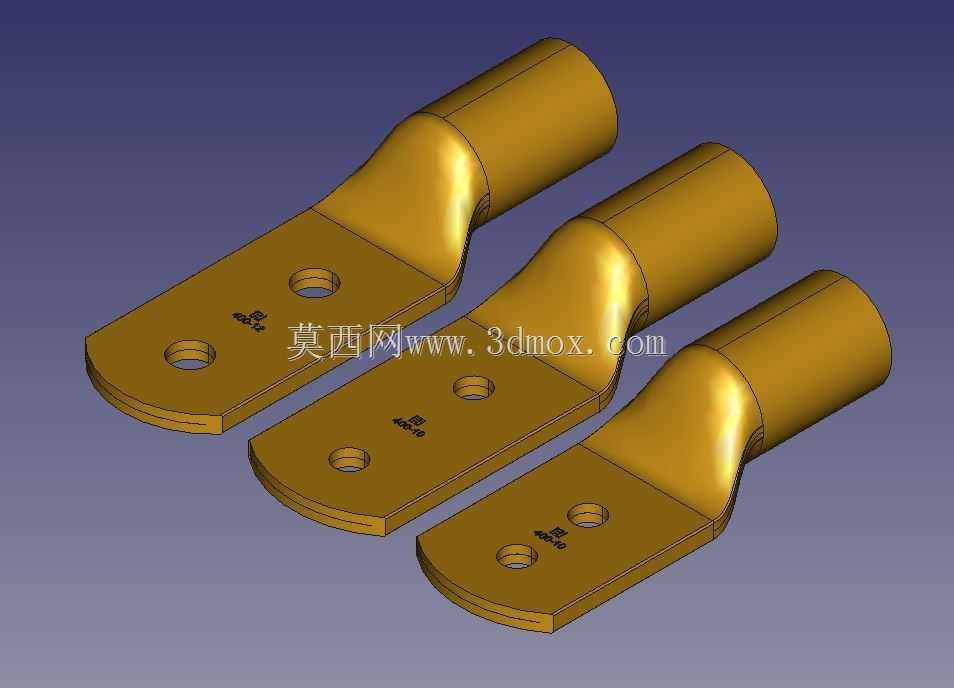

　　模型呈现的是双孔法兰式结构，一端为封闭或半封闭圆筒，用于套入400mm²电缆导体后压接；另一端为展平的舌片，带两个安装孔，可通过螺栓固定到母排或设备端子座。双孔布置相比单孔端子更能抑制搭接面在振动、热胀冷缩和短路电动力作用下的转动与滑移，两个紧固件共同提供压紧力，使电流分布更均匀。舌片端部做圆弧处理，既减少尖角处电场集中，也避免安装时划伤母排镀层或操作人员手部。

　　从结构设计看，圆筒与平板之间不是直角折弯，而是通过一段平滑弯曲区完成截面转换。这个过渡区需要同时兼顾成形工艺和导电性能：弯曲半径过小会导致外侧壁厚减薄、内侧起皱，压接后可能产生应力裂纹；半径过大则会增加端子总长度，挤占柜内布线空间。模型中筒段保持足够长度，以容纳规定次数和宽度的压接变形，使电缆导体被均匀压缩在筒内，降低松脱、氧化和局部发热风险。平板区域在孔周保留了充足边距，能够承受螺栓预紧力而不发生明显翘曲。

　　安装边界方面，选型时不能只看导体截面，还要核对两个孔的中心距、孔径以及舌片宽度是否与母排孔系匹配。若孔距不一致，强行安装会使舌片承受附加弯矩，长期运行后接触面压力下降。圆筒轴线与平板平面之间存在确定的折弯角度，布线时应让电缆自然引出，避免在端子根部形成额外弯折。相邻三相端子之间还需根据电压等级保留电气间隙，铜件裸露部分应按规范配置绝缘护套或热缩管，防止检修工具误触造成相间短路。

　　压接工艺同样影响该零件的实际表现。400mm²电缆刚度较大，剥切后应保证导体不散股、无断丝，插入深度达到筒底或规定标记位置；压模宽度、压接点数和压接力需与端子壁厚匹配。压接完成后，筒段应形成规则的六边形或指定凹痕，而不是局部压穿。平板贴合面则要保持清洁，必要时按现场要求涂导电膏或抗氧化剂，再以对角顺序紧固螺栓，使两片搭接面平行贴合。

　　在三维建模层面，这类零件适合用实体特征表达筒段抽壳、平板展开、折弯过渡和孔位切除。建模时应特别注意圆筒内壁与电缆外径的配合关系，以及双孔中心距对安装互换性的约束。圆角和壁厚不能只按外观处理，它们对应真实冲压或锻造后的材料流动结果。若用于整机布线校核，还需把端子放入母排组件中检查包络体，确认电缆弯曲半径、螺栓工具空间和绝缘距离同时满足要求。

　　该结构的价值在于把大截面电缆的柔性端转换成规则、可紧固的刚性连接面。双孔舌片提高了抗振动和防转能力，铜材提供良好导电性，圆滑过渡则降低了成形与应力集中风险。对电气柜、电源系统和重型装备设计人员来说，这种端子虽然体积不大，却处在电流传输的关键界面上，任何尺寸或工艺偏差都可能在长期满载运行中转化为发热、氧化甚至连接失效。
