300平方双孔压接式铜接线端子

　　该零件属于大截面电缆端部连接用的铜管式接线端子，常用于配电柜母排连接、变压器出线、大功率电机接线、新能源储能汇流、工业电源母线搭接等需要长期通过大电流的位置。其作用是把300mm²级多股铜缆端部压实固定，再通过平板上的两个螺栓孔与铜排或设备端子形成可靠接触面，降低接触电阻，避免散丝、松动和局部发热。

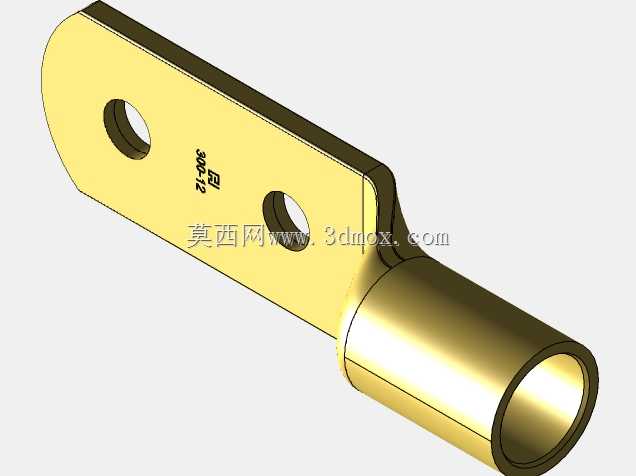

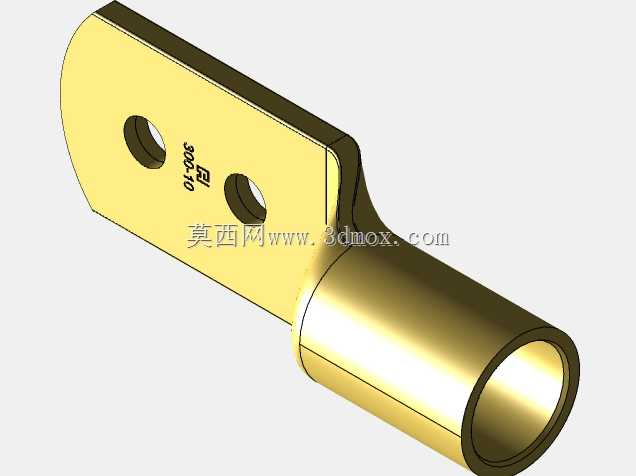

　　结构上由圆筒压接区和平板搭接区一体过渡组成。圆筒部分用于套入电缆导体，压接后通过多道钳口变形把导体抱紧；平板部分开设两个法兰孔，可采用双螺栓锁紧，相比单孔端子具有更好的防转能力和接触稳定性。两孔布置使安装后接触面受力更均匀，在振动、热胀冷缩或短时冲击电流条件下，能够减少端子转动、滑移和螺栓松动风险。

　　从建模角度看，圆筒与平板之间不是简单直角拼接，而是通过连续弯曲和材料延展形成圆滑过渡区。该区域直接影响电流从圆形电缆截面流向平板接触面时的扩散路径，若过渡突变过大，会造成局部电流密度集中。模型中过渡曲面保持连续，壁厚在弯折处均匀收敛，既符合铜材冷压或冲压成形的工艺特点，也避免了尖锐内角带来的应力集中。

　　平板端部采用圆弧收边，两个安装孔位于同一轴线上，孔边保留平整贴合面。实际选型时，孔距需要与母排开孔或设备接线座孔位匹配；孔径应略大于所选螺栓直径，以吸收镀层、加工误差和热膨胀，但不宜过大，否则会减小有效导电接触面积。端子背面与母排贴合的平面度是关键指标，若翘曲或存在压痕，螺栓预紧后会形成局部点接触，运行中容易升温。

　　圆筒内径需与300mm²电缆导体外径及绞合结构相匹配。压接区长度应满足足够的压接钳口覆盖范围，使导体在筒内形成多点机械咬合；筒口通常可设置轻微倒角，便于穿缆并减少导体散股。壁厚选择要兼顾导电性和压接变形量：过薄会导致压后机械保持力不足，过厚则压接模具需要更大压力，且可能造成导体损伤。

　　在电气性能方面，这类端子通常采用高导电铜材制作，表面可做镀锡处理以抗氧化。模型虽然不直接体现镀层，但在结构设计时已经确定了电流通路的基本几何条件：圆形导体进入筒身后，经弯曲肩部扩散到平板，再通过两孔周围的环形接触区传入母排。双孔设计把接触压力分散到两个区域，有利于提高短时过载和热循环条件下的连接可靠性。

　　安装边界方面，需要关注圆筒外径与电缆弯曲半径、相间距、绝缘护套热缩空间之间的关系。端子装入后，平板贴合面应完全落在母排有效接触区内，圆弧端头不能与相邻相或壳体发生电气间隙不足。螺栓锁紧顺序通常从内到外或交替紧固，使平板均匀压合；若只锁紧一侧，可能把端子顶起，形成缝隙。

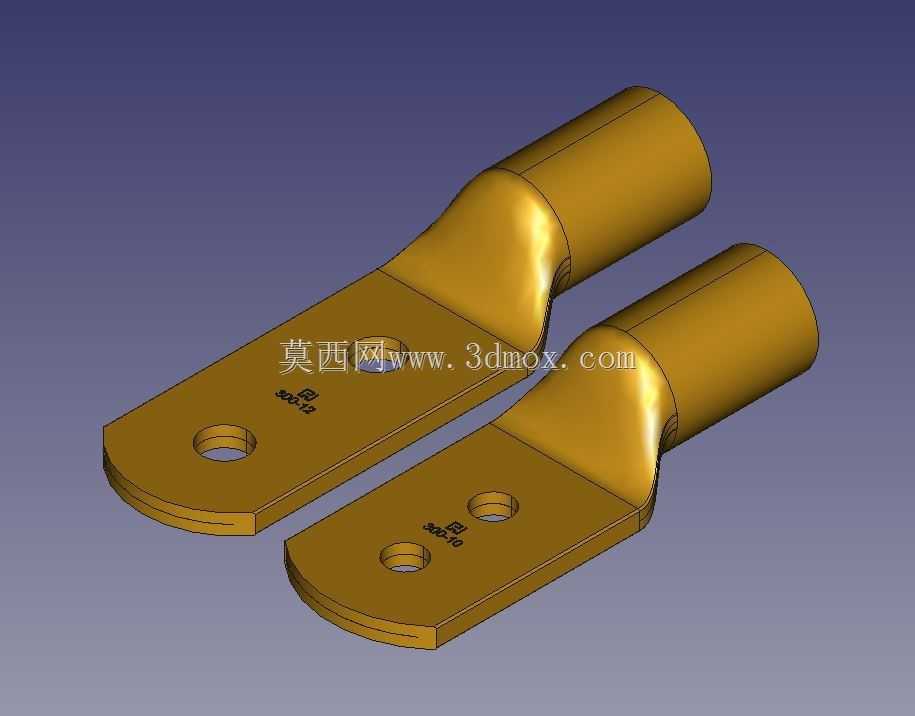

　　该三维模型把压接筒、过渡肩、双孔平板和端头圆弧作为一个整体表达，能够用于检查干涉、模拟装配、生成工程图和确定压接位置。对于结构工程师而言，它不是单纯的外观件，而是导电、机械固定和安装工艺共同约束下的连接元件；对于电气装配人员，则可据此提前核对母排孔距、螺栓规格、电缆走向和绝缘包封范围。
