240平方双孔铜管接线端子结构

　　该零件属于大截面电缆端部连接用铜管端子，常见于配电柜母排搭接、变频器动力回路、新能源电池包主回路、工业电机接线盒以及大功率电源柜内部。其作用不是简单把导线夹住，而是在240mm²级多股软铜缆与螺栓固定面之间建立稳定低阻通路，同时通过压接管身把分散线束约束成整体，避免长期振动后单股铜丝折断、接触面积下降和局部发热。

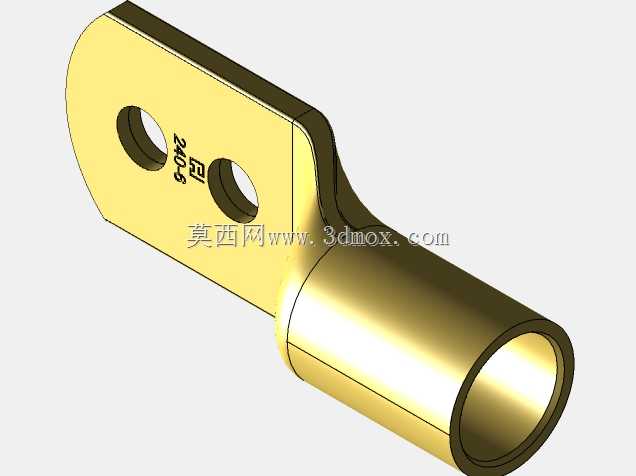

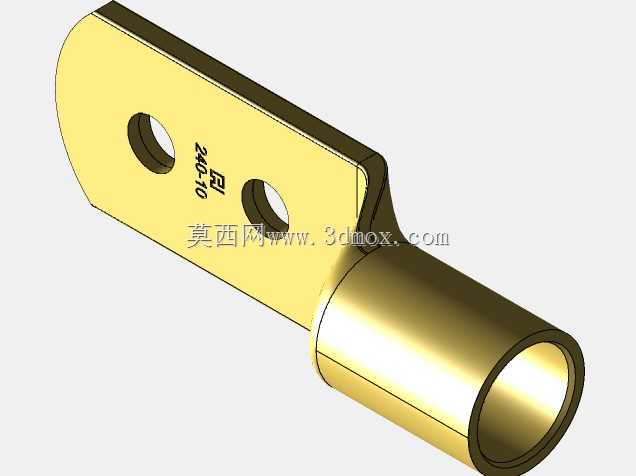

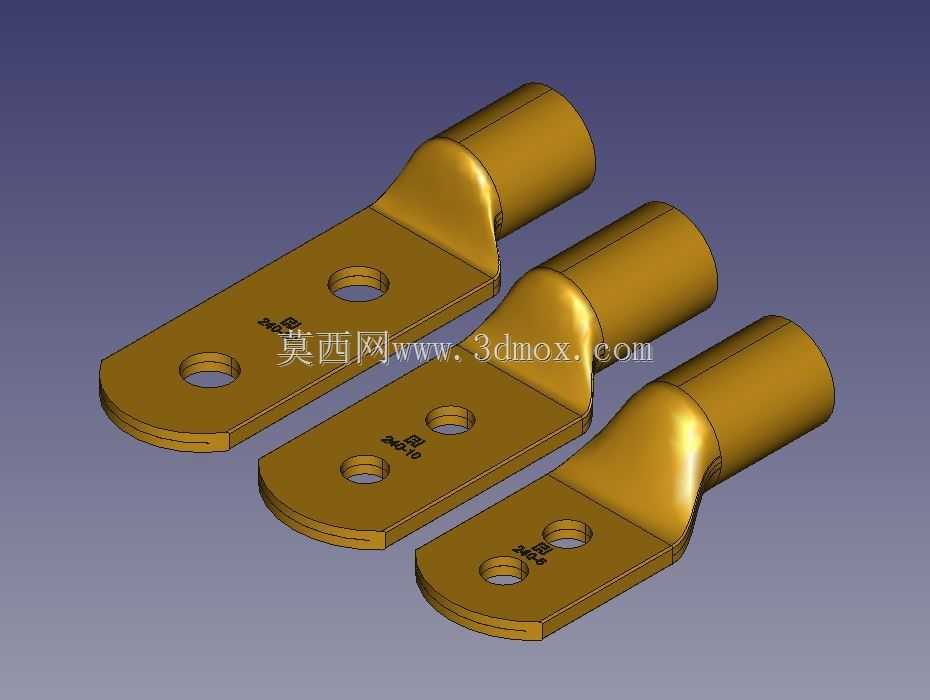

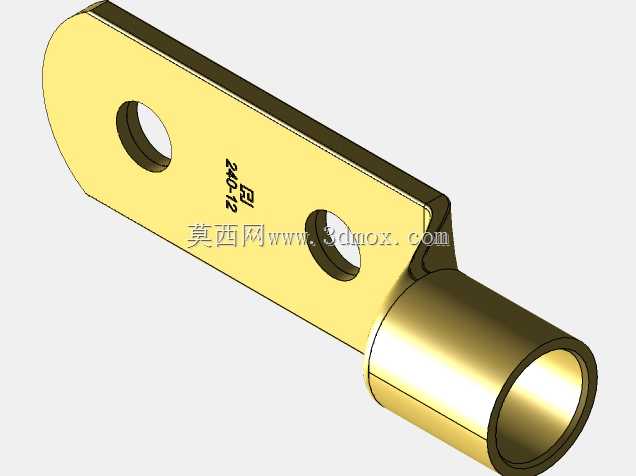

　　结构上可分成两个功能区：一端为圆筒形压接区，用于套入剥除绝缘层的电缆导体；另一端为扁平搭接区，板面上开设两个螺栓过孔。双孔布置相比单孔端子更适合存在振动、热胀冷缩或短路电动力冲击的场合，因为两个紧固件能够限制搭接片绕单个螺栓转动，降低接触面微动磨损。搭接片与圆筒之间采用平滑过渡弯段，既保留电流转向所需截面，也避免直角弯折造成外侧拉伸减薄、内侧起皱。

　　从实际选型看，圆筒内径需要与240mm²导体外径及压接钳模腔匹配。间隙过大时，压接后筒壁与铜丝之间会残留空隙，运行中易氧化；间隙过小则电缆插入困难，现场装配容易切伤铜丝。扁平端厚度要兼顾载流温升和螺栓压紧后的接触应力，太薄会在紧固时翘曲，太厚则增加材料成本并使搭接面贴合不良。两孔中心距、孔径以及板端外轮廓决定安装边界：孔距过小会削弱两孔之间截面并造成扳手空间不足，孔边到板端距离过短则可能在短路拉力下撕裂。

　　建模时应优先保证压接区、弯曲区和搭接区之间的连续过渡。圆筒展开后与平板并非简单拼接，弯段内外侧存在不同材料流动，若直接用尖角实体拼接，后续导入有限元软件分析电流密度或应力时会在转角处出现虚假集中。较合理的做法是先建立中心线路径和关键截面，再通过扫掠形成主体，随后对搭接面做局部加厚与修形。双孔周围可保留平整压接区域，不必额外加凸台；因为端子依靠铜材自身塑性变形贴合母排，凸台反而会减少有效接触面积。

　　现场使用中，这类端子通常需要配合液压钳完成六角或围压压接。压接位置应落在圆筒有效长度内，不能压到弯曲根部，否则会使平板与筒体交接处产生裂纹。螺栓紧固时两孔需按对角顺序逐步加载，使搭接面平行压向母排。若接触面存在镀层，设计阶段还要考虑镀层厚度对尺寸链的影响；裸露铜材在潮湿环境中易氧化，工程上常根据使用环境选择镀锡或镀银层，以降低接触电阻并提高耐腐蚀能力。

　　外形边界方面，圆筒长度决定电缆插入深度和压痕道数，必须覆盖导体主要受力段；平板宽度受相间距和邻相安全距离约束，不能只按载流截面确定。对于柜内紧凑布置，端子折弯高度、平板末端圆弧以及筒口倒角都会影响绝缘距离和操作空间。筒口倒角可引导电缆插入，板端圆角则能避免尖端放电和装配划伤。整体模型把这些边界集中表达，便于在布线阶段检查电缆弯曲半径、螺栓安装方向以及与相邻元器件的干涉。
