150平方双孔铜接线端子结构设计

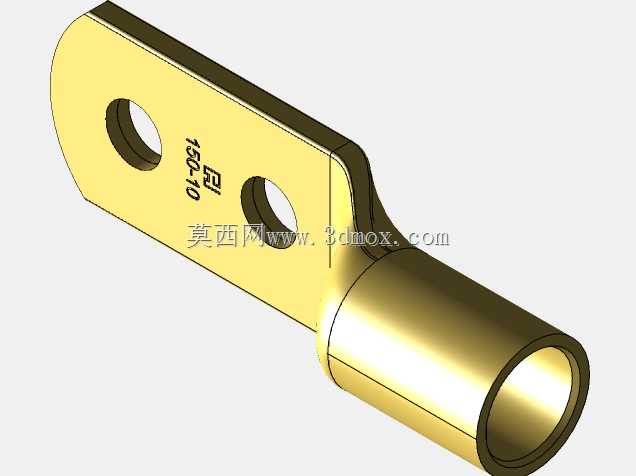

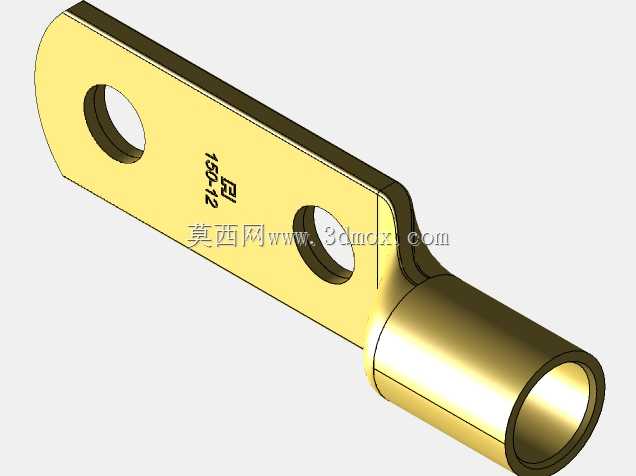

　　在配电柜体、大功率变频设备、新能源储能簇以及重型工程机械的主回路搭接位置，导线终端与铜排之间的过渡连接件长期承受大电流、温升、振动与装配公差的共同作用，双孔压接式铜接线端子正是针对这类工况发展出的终端结构。图中所示零件用于150mm²截面电缆的终端成型，其一端为包覆导体的管状压接筒，另一端为带两个安装孔的扁平搭接舌，整体采用铜质基材并做表面镀层处理，以降低接触电阻并延缓氧化。

　　从实际使用看，单孔端子在大截面回路中容易因螺栓预紧方向单一、搭接面贴合不足或检修后松动而产生局部发热；双孔布置通过两个紧固件共同约束舌片，使搭接面的压力分布更均匀，抗转动与抗振能力明显提升。在变压器低压侧出线、塑壳断路器进线端、母线汇流排以及电机接线盒内，这类端子能够把多股铜绞线可靠收拢并压制成规则截面，避免散丝、毛刺和应力集中造成的接触隐患。

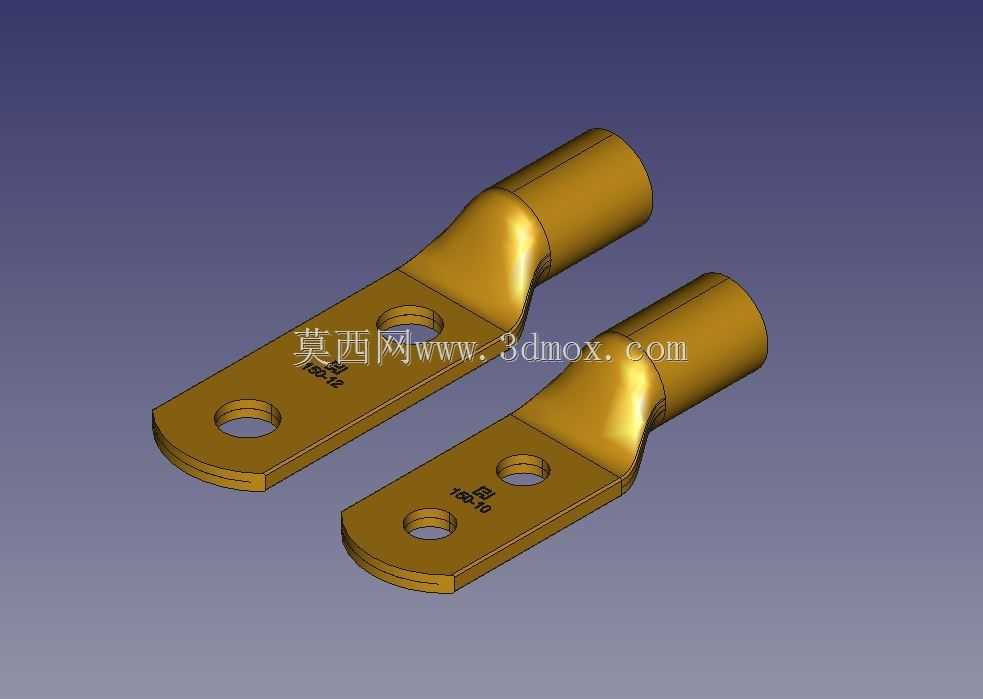

　　结构设计的核心并不在于外形复杂，而在于压接区与搭接区之间的过渡。图中零件在圆管与平板之间采用平滑弯折和局部隆起过渡，目的是让电缆压接后保持自然出线角度，减少导体在筒口处的急剧弯折。若过渡半径过小，压接模具合拢时筒口容易产生裂纹，运行中也会因热胀冷缩和设备振动形成疲劳折断；若过渡过于平缓，则会增加零件总长，占用柜内宝贵的相间距与爬电距离。建模时需要把筒壁厚度、压扁区宽度、弯折半径和舌片厚度作为联动参数考虑，任何一个尺寸孤立修改都可能导致后续模具、压接钳口或安装空间不匹配。

　　压接筒内径需与150mm²绞合导体的实际外径匹配。间隙过大，压接后导体变形不足，接触电阻偏高；间隙过小，电缆插入困难，现场装配时容易切伤线芯或使端子退位于螺栓孔侧。筒部长度要覆盖足够的导体咬合范围，使压接后形成稳定的机械握持力，同时不能侵入扁平搭接区，否则两个功能区相互影响，既降低导电面积，也削弱压接保持力。对于大截面端子，筒端通常设置导向倒角，便于车间快速穿线；筒壁在压接后会产生规则塑性变形，把导体丝与铜壁压成致密结合面。

　　扁平舌片上的两个孔位决定安装边界。孔距过小，两个螺栓的压紧应力区重叠，扳手操作空间不足；孔距过大，舌片宽度和长度随之增加，不仅浪费材料，还可能在有限铜排上无法布置。孔径要与选定螺栓形成合理间隙，既能吸收铜排孔位公差，又不能因间隙过大造成有效导电面积损失。舌片宽度需保证孔边到外缘的安全距离，避免拧紧时边缘撕裂或长期蠕变后压溃。两个孔相对于压接筒轴线的对称度也很关键，若偏移，安装后电缆会产生侧向拉力，端子与铜排之间出现楔形间隙。

　　外形尺寸方面，这类零件的总长、舌片宽度、筒体外径、两孔中心距以及弯折高度共同构成装配包络。在三维布局中，不能只把端子当作二维薄片插入；压接后的电缆具有最小弯曲半径，端子弯折高度会改变电缆出线方向，相邻两相端子之间还要保留电气间隙。尤其在低压大电流柜内，A、B、C三相端子往往并排安装，若模型未准确表达筒部直径和弯折段，现场可能出现端子互相干涉、绝缘套无法包覆或螺栓扳手无法落入的问题。

　　从建模方法看，适合先建立导体压接筒的回转或拉伸实体，再通过曲面过渡连接到扁平舌片，孔位与安装面以基准特征驱动。弯折区应避免尖锐边线，表面镀层厚度在工程图中可通过技术要求体现，而不必在实体上逐处建模。压接后的变形状态与出厂未压接状态需要区分：用于选型和柜内布置时，应保留压接筒原始圆柱外形；若用于压接模具开发，则需进一步模拟六角或模压压接后的截面变化，验证导体压缩率、筒壁延展和飞边情况。

　　材料与表面处理直接影响功能。铜基材提供高导电率，镀锡层用于改善抗氧化和搭接兼容性，使端子与镀锡铜排或裸铜排连接时降低电化学腐蚀风险。舌片平面度是不可忽视的细节，若冲压后翘曲，即使螺栓按规定扭矩拧紧，实际接触面也可能只集中在孔周局部区域，造成功率损耗和温升异常。因此在模型评审时，除了几何尺寸，还应同步考虑冲压、去毛刺、清洗和镀层工序对最终平面度的影响。

　　设备选型人员使用该模型时，可在母线系统中预先校核端子与断路器端子罩、相间隔板、电缆格兰头以及接地排的相对位置；结构工程师则可据此确定铜排开孔、螺栓长度、碟垫或平垫组合以及扭矩要求。三维模型的价值正在于把压接筒、弯折段、双孔舌片和电缆弯曲包络同时纳入空间校核，使导电连接不仅满足通流能力，也在装配、维护和长期运行中保持稳定。
