120平方双孔管压接电缆端子结构

　　该零件属于大截面电缆端部连接用的管状压接端子，常见于配电柜母排搭接、大功率设备电源引入、电池组汇流、工业电机接线盒以及需要低阻可靠导通的电力回路中。与单孔固定片相比，双孔法兰搭接区能够在相同宽度下提供两个螺栓约束点，安装后接触面不易因振动、热胀冷缩或单颗紧固件松动而发生偏转，搭接压力分布也更均匀。对于120mm²规格的导线而言，端部接触质量直接影响长期温升和短路耐受能力，因此这类端子在结构上并不只是简单折弯片，而是兼顾压接区握持、电流过渡和安装面贴合的导电连接件。

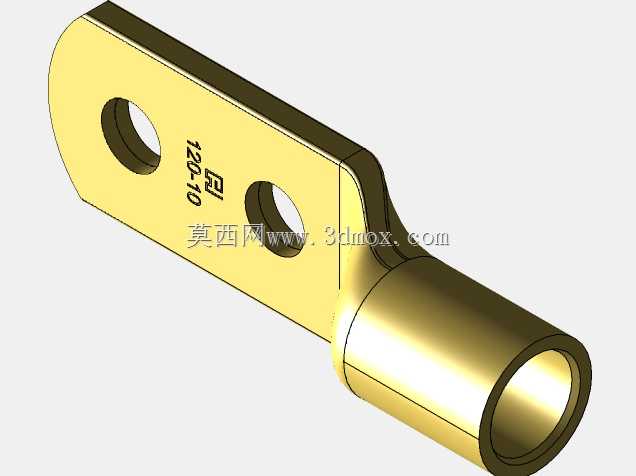

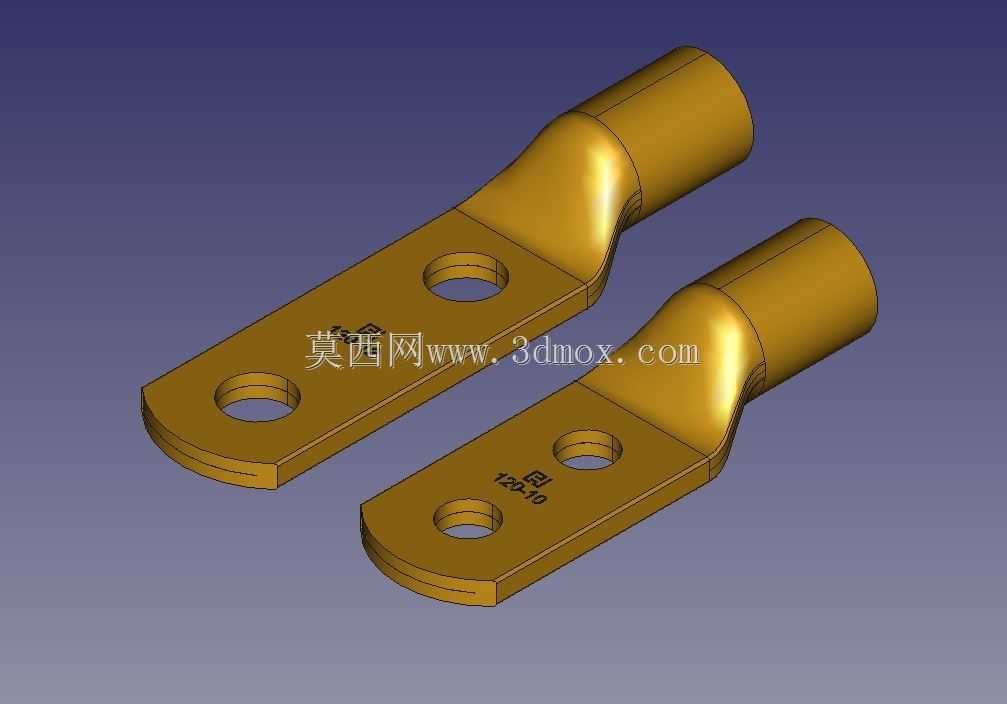

　　从外形看，零件一端为圆筒状导线接纳区，用于套入剥除绝缘层后的电缆导体；另一端为扁平搭接舌片，上面开设两个同轴度和孔距受控的安装孔。圆筒与平板之间通过平滑过渡段连接，该区域在压接、折弯和通电过程中都是应力与电流密度变化较集中的位置。设计时需要避免截面突变过大，否则压接后容易在根部产生微裂纹，长期受载时也可能成为疲劳起始区。模型中过渡曲面连续、壁厚变化相对和缓，能够减少折弯外侧减薄和内侧材料堆积带来的尺寸不稳定。

　　搭接舌片的两个孔并非孤立特征。孔边到舌片外缘的距离决定了螺栓压紧时材料的承压能力，孔距则关系到紧固件之间的夹持重叠范围。若孔距过小，两个螺栓的压紧区域相互干扰，安装面有效接触压力反而下降；若孔距过大，在有限母排尺寸内会占用过多布置空间，并使舌片端部在热循环中更容易翘起。双孔布置的价值在于形成稳定支撑线，使端子在螺栓拧紧后能够围绕两个固定点保持平面贴合，这对大电流回路尤其重要。

　　圆筒段内径需要与120mm²导体实际外径及压接工艺匹配。间隙过大时，压接钳口施压后导体变形不充分，接触电阻偏高；间隙过小则会造成穿线困难，现场装配时可能需要反复修锉，破坏镀层并引入氧化风险。筒部长度同样需要权衡：较短可节省材料并降低总高，但压接道次和握持长度不足；较长则能提高拉脱力，却会增加端子整体包络和相邻相之间的绝缘距离。该模型保留了较完整的筒部长度，适合采用多道压接或标准六角压模进行施工。

　　安装边界方面，选型时不能只看导线截面，还要核对搭接孔距、孔径、舌片宽度、筒部外径以及折弯后总高。两个安装孔中心应与母排或设备端子座的螺栓位置一致；舌片宽度需小于母排可用搭接宽度，并留出扳手操作空间。筒部朝上或朝侧面布置时，还要保证电缆弯曲半径不超过允许范围，避免压接完成后端子根部承受持续侧向力。若在多相母排之间密集安装，还应核算相间电气间隙，必要时在筒部和压接区增加绝缘护套。

　　功能上，该端子承担机械固定与电气导通双重任务。压接后筒部通过塑性变形抱紧导体，使多股铜线之间、铜线与端子内壁之间形成充分接触；平板区则通过螺栓预紧力把电流传递到母排表面。为降低接触电阻，搭接平面应具有足够平面度，孔周不应有明显凸起或毛刺。模型中的平板边缘和孔口呈现规则轮廓，有利于后续镀层处理和实际贴合。若用于振动较强的场合，双孔结构还可配合弹垫、碟垫或防松螺母使用，以维持长期预紧力。

　　从三维建模角度看，这类零件的关键不只是外观还原，而是把工程约束纳入特征结构。筒部、过渡段和舌片应作为连续实体处理，压接区壁厚、折弯圆角、孔位中心距和安装面平面度都应可测量。若后续用于装配校核，还需要在模型中明确基准：以两安装孔中心连线作为搭接方向基准，以舌片底面作为安装贴合面，以筒部轴线作为电缆接入方向。这样在配电柜或设备整机中进行干涉检查时，可以快速判断端子与电缆、母排、绝缘隔板和紧固件之间的空间关系。

　　在实际工程应用中，这类双孔管形端子常用于电流较大、可靠性要求较高的回路，例如变压器低压侧出线、变频器输入输出端、大型开关柜主回路、储能系统簇间连接以及重型装备电源接线。其设计目标并非追求复杂造型，而是在有限尺寸内实现导体可靠握持、搭接面低阻接触、装配防松和长期热稳定。理解这些结构逻辑后，再看模型中的筒长、板宽、孔距和过渡圆角，就能判断它是否适合特定母排布置、导线规格和现场安装空间。
