10平方毫米铜质电缆冷压接线端子

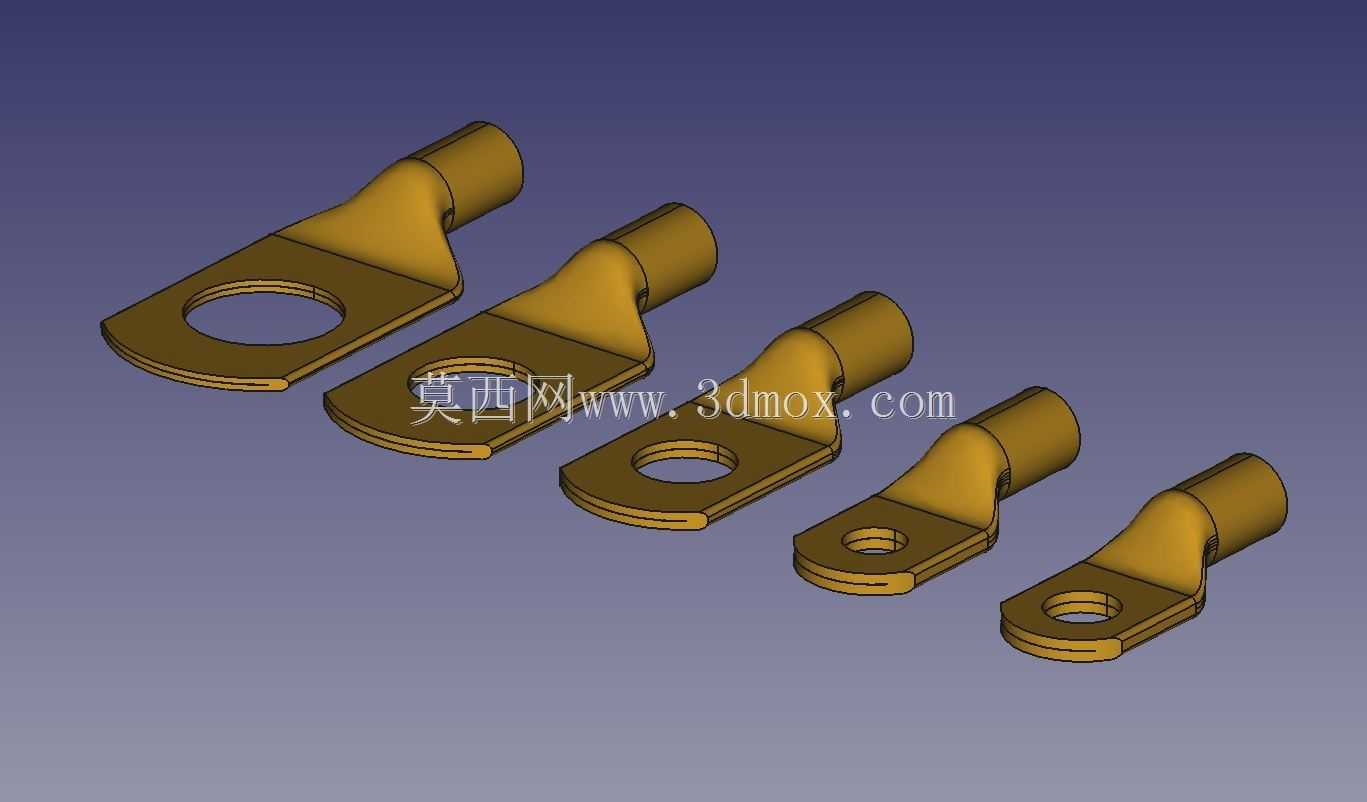

　　在电气柜布线、重型设备线束加工以及现场配电安装场景里，导线与接线排的可靠过渡一直是决定回路长期稳定性的关键环节。这组针对10mm²截面导体设计的管状电缆接线片，正是为解决多股软铜线压接后接触面积不足、根部易断丝、安装孔位适配性差等常见问题而构建的三维数模。数模完整还原了不同安装孔位规格的同系列端子形态，从M6到M12的螺栓适配区间覆盖了工业现场绝大多数接地排、主回路接触器端子以及断路器进出线端的安装需求，结构设计人员在进行柜内三维布线时，可直接调用对应规格的端子模型，提前校验导线弯曲半径、端子与相邻元器件的安全间隙，避免现场装配时出现端子与线槽干涉、螺栓紧固空间不足等返工问题。

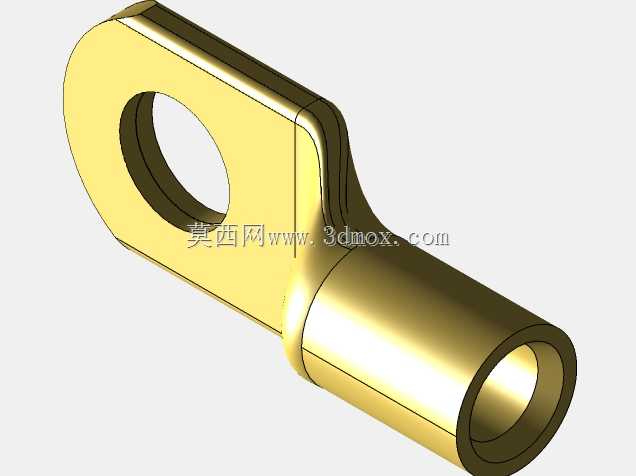

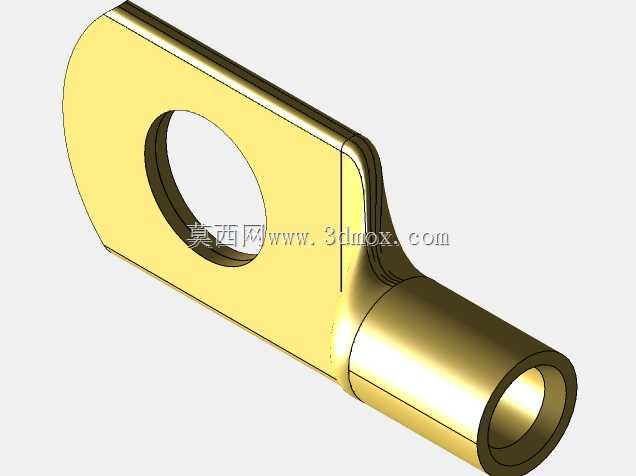

　　从结构细节上看，该类端子采用一体化铜质冲压成型思路，尾部为空心圆柱套管结构，套管内径与10mm²多股铜线压接后的外径匹配，压接区域预留了足够的轴向长度，可容纳标准六边形压模的两道以上压痕，保证压接后导体与管壁充分咬合，既不会出现压接过浅导致的拉脱隐患，也不会因压接过深切断铜丝。套管与前端扁平安装片之间采用平滑过渡的锥形收口，该过渡段并非简单的直角折弯，而是通过连续曲面将圆柱段的载荷均匀传递到平板区域，当导线受到侧向拉扯或设备运行产生振动时，应力不会集中在套管与平板的交接焊缝处，这一细节在行走机械、风电变桨柜这类持续受振动的工况中尤为重要，能大幅降低端子根部疲劳断裂的概率。

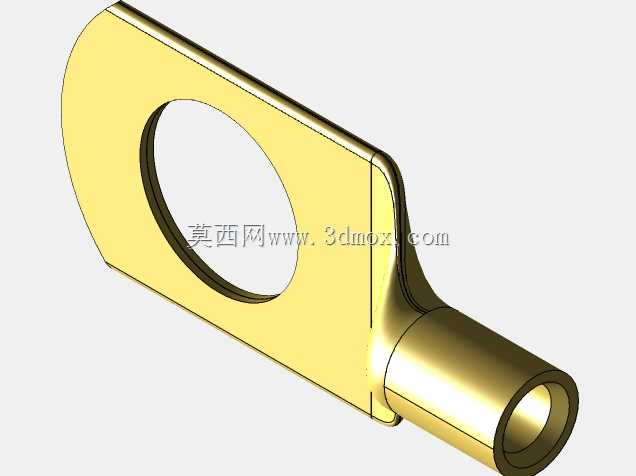

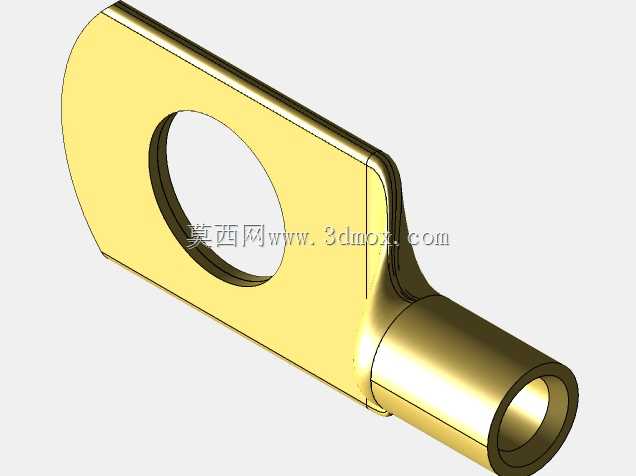

　　前端平板区域的核心特征是居中的安装通孔，孔边做了轻微的倒角处理，一方面去除冲压后的毛刺，避免装配时划伤接线排的镀锡层，另一方面在螺栓穿入时起到导向作用，即使在柜内视线受限的盲操作场景下，也能快速对准螺柱。平板的宽度与厚度经过匹配设计，在保证螺栓压紧后接触面积满足载流要求的前提下，尽可能压缩相邻端子并排安装时的占用宽度，对于接线排上密集排布的多根同截面导线，该尺寸设计可有效降低相间短路风险，同时给扳手预留足够的操作空间。数模中呈现的不同长度平板规格，也为跨距较大的接线点位提供了选型余量，无需额外叠加铜排过渡即可直接完成连接。

　　建模过程中，工程人员对端子的实际安装边界做了充分考量：压接完成后，套管尾部会因压模挤压产生轻微的径向延展，数模中预留的包络体可指导布线工程师在端子尾部留出足够的直线段，避免导线刚出压接区就进行大角度弯折；平板下表面与接线排贴合的平面度要求也在数模中通过基准面体现，若贴合面存在翘曲，螺栓紧固后会出现局部点接触，长期通流后易产生过热氧化，因此该结构在冲压成型后的校形工序要求，也可通过三维模型的公差标注直接传递给工艺部门。

　　在材料与表面处理的匹配上，该类端子通常采用紫铜基材保证导电率，表面镀锡以抵御工业环境中的潮气与盐雾腐蚀，三维数模的外观质感也还原了镀锡后的金属色泽，结构工程师在进行整机电气方案展示时，可直接用于渲染接线区域的装配效果，无需额外进行外观建模。对于线束加工厂而言，该系列数模还可直接导入压接工装的设计环境，匹配对应的压接模具高度、钳口行程，提前验证压接过程中端子的定位是否准确，防止出现压偏、压接位置错位等工艺问题。

　　不同安装孔的端子在整体长度上存在细微差异，这种差异并非随意设定，而是严格对应不同规格螺栓的压紧垫圈外径，保证垫圈压紧区域完全落在平板实体范围内，不会出现垫圈边缘悬空导致的压合力损失。在进行大电流回路的温升校核时，可直接基于数模提取端子的导电截面积、接触面积等参数，导入电热耦合仿真软件中计算额定电流下的温升分布，提前验证端子选型是否满足设备的长期载流要求，避免后期样机测试阶段出现端子过热烧蚀的故障。
