双孔压接式铜接线端子结构设计

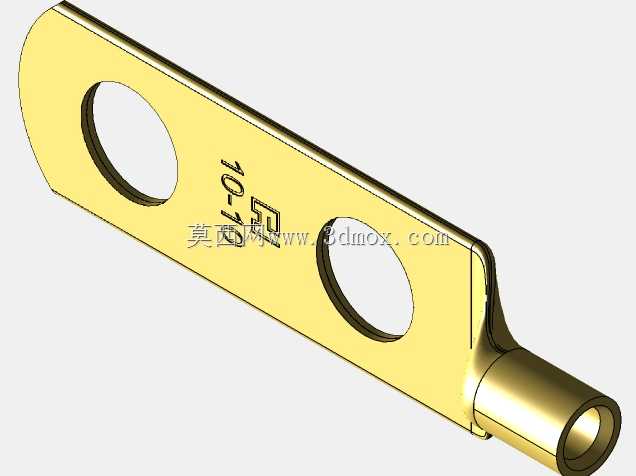

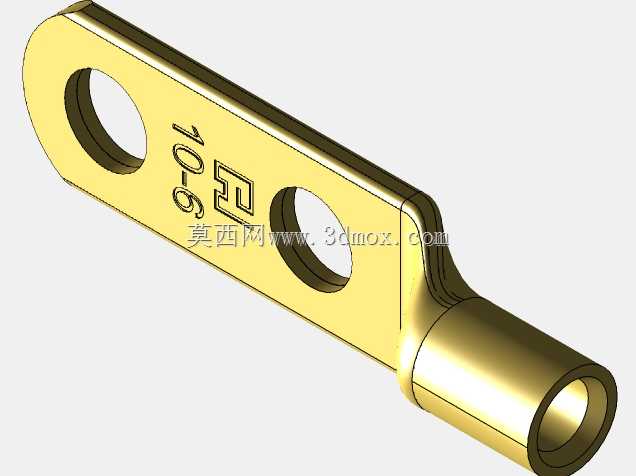

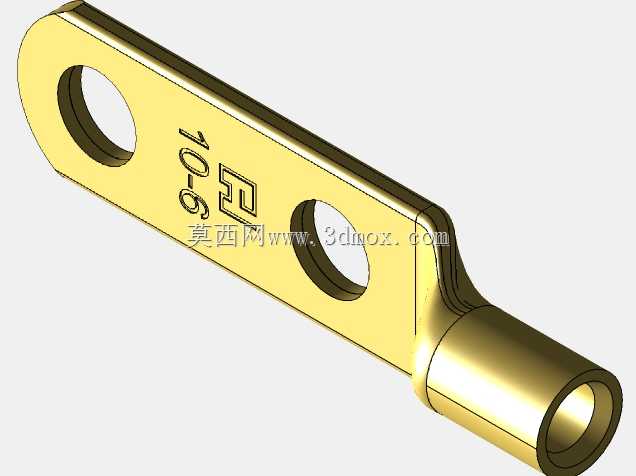

　　该零件属于电气连接系统中的压接式铜接线端子，常用于配电柜、控制柜、电源模块、电机接线盒以及大电流线束总成中，作用是把10mm²规格的多股铜导线可靠压接后，再通过两个螺栓孔固定到铜排、接线柱或设备壳体上。与单孔端子相比，双法兰孔结构在振动工况下更不容易发生转动和松动，接触压力分布更均匀，能够降低单点接触失效带来的发热风险。

　　从实际使用角度看，这类端子并不只是简单的导电片。压接筒部分需要与导线线芯形成稳定的机械咬合和电气接触，因此筒壁厚度、端部倒角以及压接后的变形区长度都要匹配指定线径。平板区的两个安装孔承担定位和锁紧功能，孔边距、孔间距以及板宽共同决定安装边界。若孔间距过小，螺栓拧紧时会互相干涉；若孔边距不足，则在紧固扭矩作用下平板边缘容易翘起或产生裂纹。模型中平板与压接筒之间采用过渡弯折区，目的是让线束出线方向与安装面形成固定角度，减少导线根部反复弯折造成的断丝。

　　设计时首先要确定导电截面是否满足载流要求。压接筒内径需略小于导线压接后的等效外径，使压接钳模压后线芯与铜壁之间产生足够接触应力；平板宽度则要兼顾螺栓规格、平垫圈覆盖范围以及相邻端子的电气间隙。两个安装孔采用同轴布置，便于现场使用标准螺栓和垫圈快速装配。端子表面通常做镀锡处理，模型中保留了典型的金属质感和标识区域，标识字符位于两孔之间的平板面上，既不影响压接，也不会被垫圈完全覆盖，方便装配后核对规格。

　　从建模逻辑看，这类零件适合先建立平板基体与压接筒的连续实体，再通过折弯、拔模和圆角处理形成过渡区。压接筒端部应设置导入锥角，便于穿线；筒身与平板交接处不能采用尖锐直角，否则冲压或冷锻时容易产生应力集中，后续压接和振动中也可能开裂。两个通孔需要保证孔壁垂直于安装面，避免螺栓装配时出现别劲。平板外缘做倒角或小圆角，既能减少锐边对绝缘层的损伤，也能改善电流在边缘处的分布。

　　在设备选型层面，选用这种双孔端子时需要核对三项边界条件：一是导线截面积与压接筒内径匹配；二是安装孔中心距与铜排孔位一致；三是平板宽度和总长度满足柜内相间距、爬电距离以及线束弯曲半径。对于电机、变压器、电池组等持续通过大电流的部位，端子接触面应平整，螺栓紧固后垫圈不得压到弯折过渡区，否则会造成实际接触面积减小。若用于轨道车辆、工程机械或机床等振动较强的场合，双孔固定的优势更明显，它能限制端子绕单个螺栓旋转，也能在热胀冷缩循环中保持接触面位置稳定。

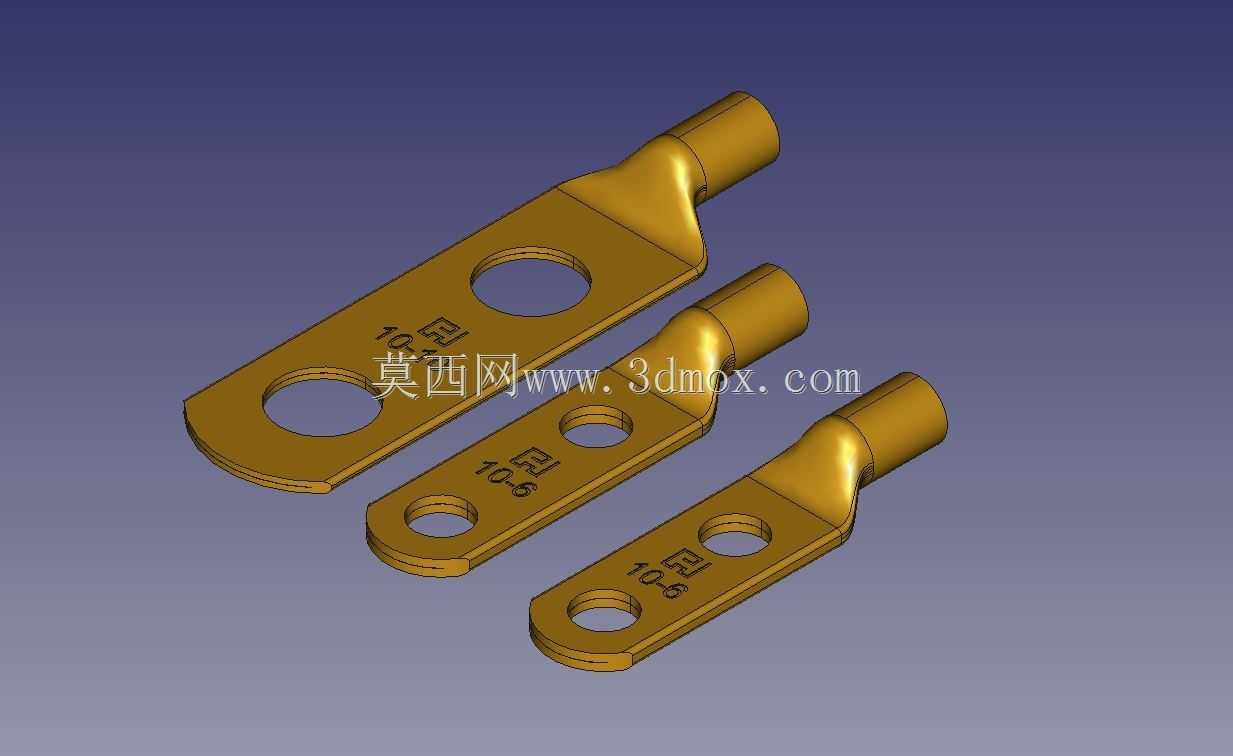

　　该结构没有复杂运动部件，但对尺寸链和工艺细节要求较高。压接筒长度决定导线插入深度，过短会导致拉脱力不足，过长则浪费材料并占用布线空间；平板厚度影响导电能力和压紧后的刚性，太薄会在拧紧时凹陷，太厚则增加成本和接触电阻。弯折区的圆弧半径需要与材料延展率匹配，避免外侧拉伸变薄或内侧起皱。模型把这些特征完整表达出来，可用于检查干涉、规划压接模具、核对安装空间，也可作为同系列不同线径端子改型设计的基础。
