60x131熔断器带微动辅助开关结构

　　这个60x131规格的熔断体结构，核心任务是在配电或控制回路出现持续过流、短路时，依靠内部熔体快速分断电路，把故障限制在最小范围内，避免线缆过热、端子烧蚀甚至上游设备损坏。模型把熔断本体和顶部微动辅助开关做成一体，现场维护时不必额外加装独立信号采集件，柜体内部的线束走向也能更短、更规整。

　　从实际布置看，这类元件常见于工业控制柜、电源分配单元、电机保护支路以及需要远程监视熔断状态的设备中。普通熔断体只能在熔断后切断主回路，运维人员必须逐柜检查才能发现故障点；而顶部附加的微动机构会在熔体动作、指示件弹出时被触发，把无源接点信号送到PLC、指示灯或远程监控系统，使操作人员第一时间知道哪一相、哪一支路发生保护动作。对于连续生产线上的多回路柜，这种状态反馈能明显缩短排查时间，也便于和设备联锁逻辑配合。

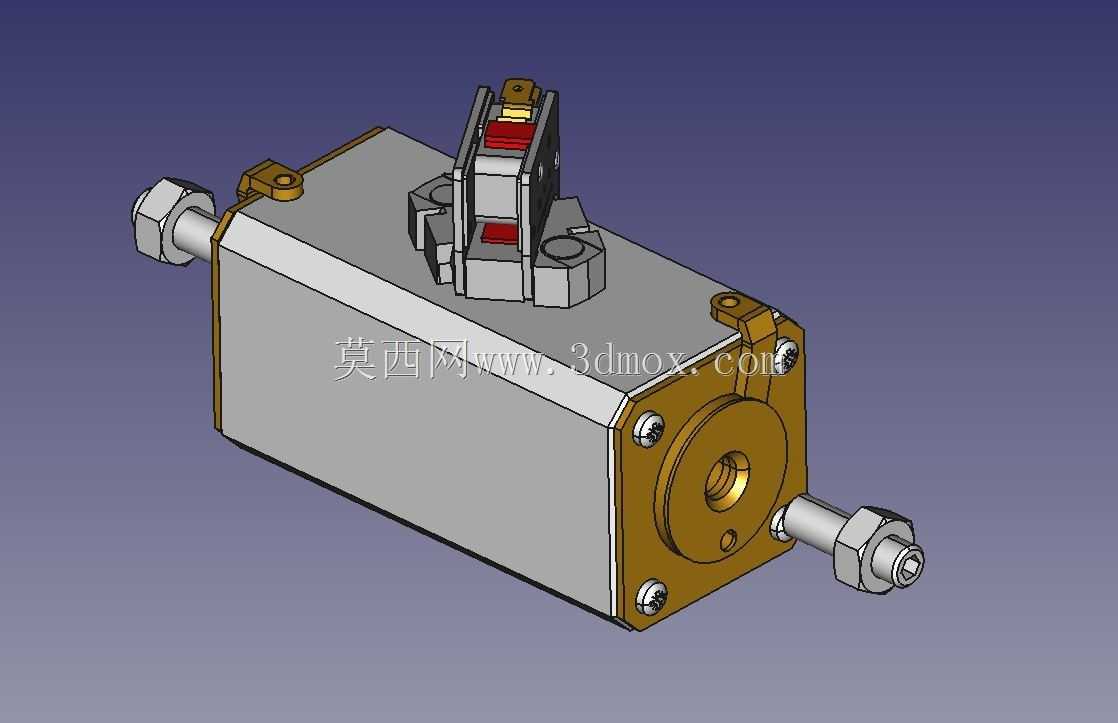

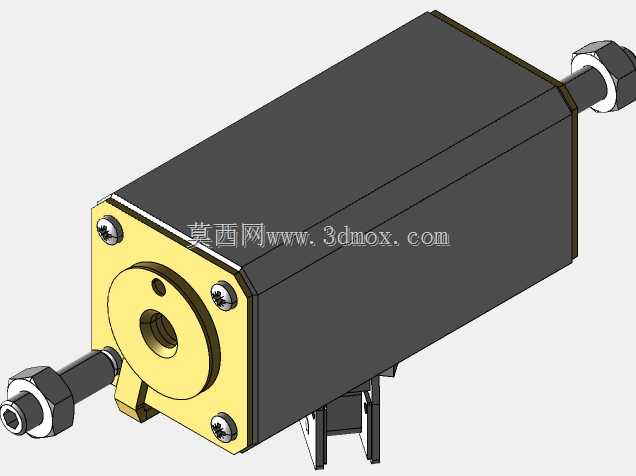

　　外形主体为长方体熔管，两端采用金色金属端盖作为导电和定位界面。端盖上伸出螺栓式接线柱，可配合螺母、垫圈直接固定在母排或支架上，这种结构适合电流较大、接触压力要求稳定的场合。建模时需要重点控制两端接线柱的同轴度、伸出长度以及六角螺母的包络空间：若同轴度偏差过大，装配时会产生附加应力；若螺栓伸出长度不足，则无法穿过不同厚度的母排；若周围未预留扳手空间，现场接线会非常困难。

　　端盖上的沉头螺钉用于固定端盖和约束内部组件，模型中保留了螺钉头位置，这对柜体干涉检查很有价值。顶部微动开关组件通过支架安装在熔管上方，红色按钮或指示区域对应内部熔断弹出机构。设计思路不是简单叠加一个开关，而是让机械动作与熔体状态直接联动：熔体未动作时，开关保持一种接点状态；熔体熔断后，内部机构位移推动顶杆，改变微动开关接点，从而输出熔断信号。

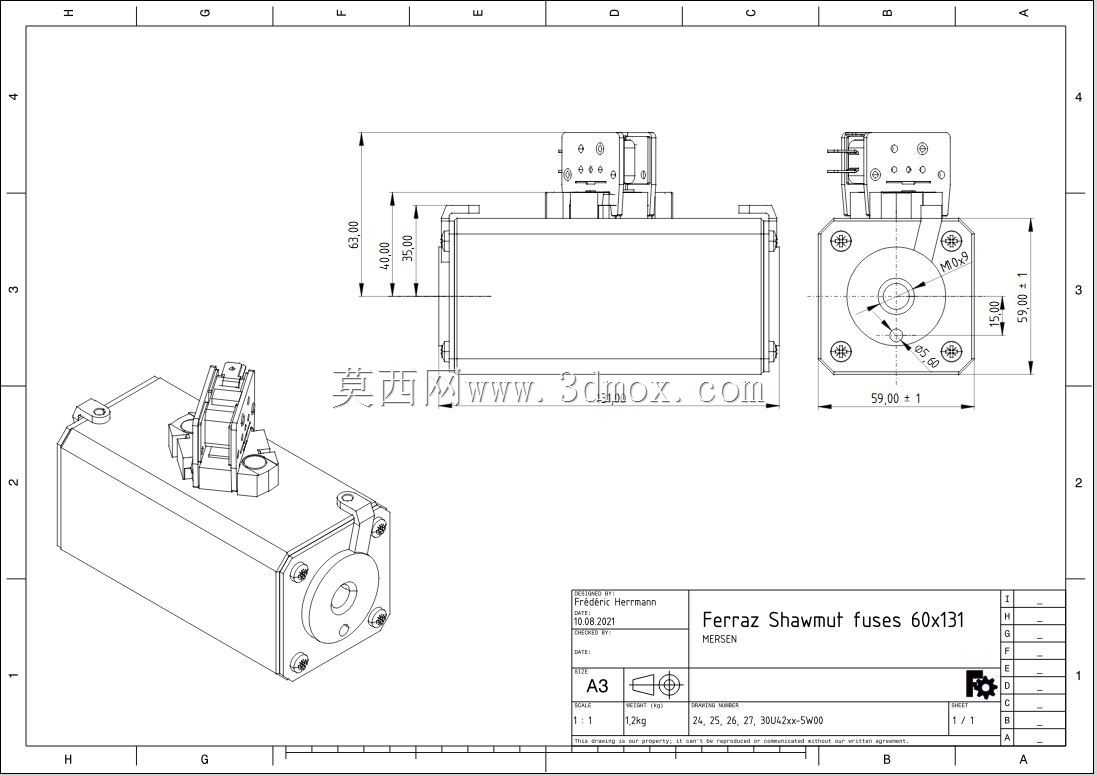

　　在三维建模中，可把整个结构拆成熔管本体、左右端盖、接线螺栓、锁紧螺母、顶部支架、微动开关壳体、按钮及紧固件等几个子装配。这样做的好处是后续若换成不同品牌的微动开关，或调整端盖接线形式，不必重建全部模型。对于电气柜布置工程师，更关键的是安装边界：60x131指熔断体的主体尺寸区间，实际占用空间还要把两端螺栓、螺母和顶部开关高度计入。母排开孔中心距、元件上方的操作净空、左右两侧的爬电距离，都应在布局阶段一并校核。

　　功能特性上，该结构兼顾主回路分断和状态反馈。主回路依靠熔体实现过流保护，辅助回路则只承担信号传输，电流很小，因此微动开关的触点容量、接线形式和动作行程要与外部监控模块匹配。模型中顶部开关带有接线端子，说明它可以直接接入控制线；若用于高振动设备，还应在实际选型中确认开关抗振能力和端子防松方式。

　　从结构设计角度看，端盖与熔管之间的配合既要保证装配可靠，又要考虑熔体更换或生产装配的工艺性。螺栓式接线柱相比插片式结构，接触面更大，锁紧力更易控制，适合在较大电流支路中使用；但它对母排加工精度和装配顺序要求更高，三维布置时应预先模拟螺母放入、扳手旋转和线缆弯曲半径。顶部辅助开关的位置也不能随意后移，否则会与柜门、线槽或相邻元件冲突；若开关高度超出柜体安全距离，还可能影响绝缘性能。

　　在设备选型阶段，这个模型可用于确认元件在柜内的占位、母排连接方式以及辅助信号接点的安装方向。对建模人员而言，需要保留的不只是外观，还有装配关系：端盖如何压住熔管、螺栓如何穿过端盖、微动支架如何定位、按钮如何与内部动作机构对齐。这些细节决定了模型能否直接用于干涉检查、装配演示和工程图表达。

　　总体而言，该结构不是孤立的电气零件，而是保护、连接、状态反馈三者结合的功能单元。它在有限体积内完成主回路保护，并把原本不可见的熔断状态转化为可采集的电信号，适合用于对停机定位、故障报警和维护效率有要求的电气系统。建模时围绕主体尺寸、两端接线边界、顶部开关高度和动作联动关系展开，就能为后续柜体布局、母排设计和维护操作提供可靠依据。
