伊顿170H0069熔断器配套微动开关

　　在低压配电与工业控制回路里，熔断器座的状态反馈往往需要一个可靠的微型触发元件来完成。这款伊顿170H0069微动开关，正是为熔断器安装场景设计的配套信号部件，它把熔体熔断或操作机构动作带来的微小位移，转化为明确的电信号通断，从而让上位控制系统或本地指示回路获知保护器件的工作状态。

　　从实际使用角度看，这类微动开关常见于熔断器隔离开关、保险端子座以及成套柜内的熔断监测单元。当熔断器因过流或短路熔断，或者配套机构被手动触发时，开关内部的速动触点会在极短行程内完成切换，一方面可驱动面板指示灯做本地告警，另一方面可向PLC或继电保护回路传递干接点信号，便于运维人员快速定位故障回路。相比普通轻触开关，它需要承受配电环境中的振动、温度循环以及一定的浪涌冲击，因此结构上更强调触点压力、动作重复性和绝缘可靠性。

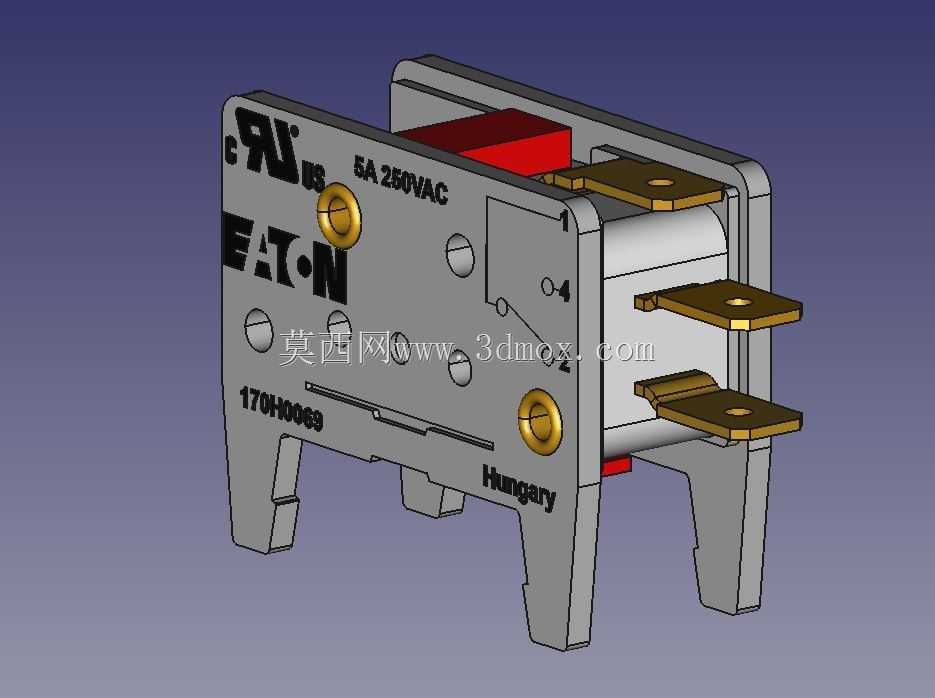

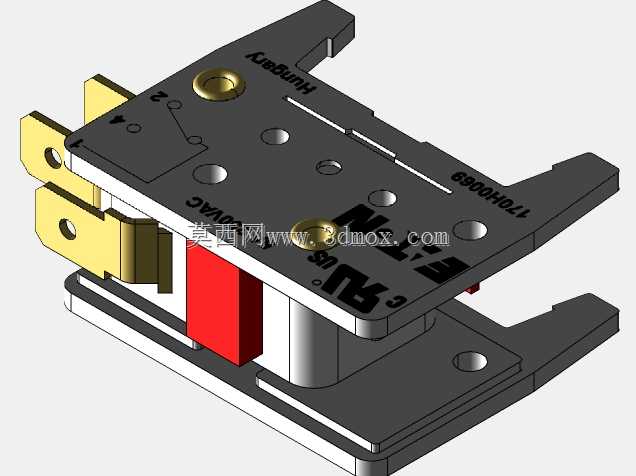

　　该模型还原了产品的典型外形：金属支架兼作安装基体，上方红色触发块接受外部机构按压，侧面布置三组快接式插片端子，便于在柜内狭小空间里完成接线。壳体表面标注的5A 250VAC参数，说明其触点容量可直接驱动小型继电器、指示灯或PLC数字量输入，在多数二次回路中无需额外扩容。底部两支带卡口的支脚用于卡入熔断器座或导轨安装位，这种卡扣式结构减少了紧固件数量，也让更换维护更加快捷。

　　设计思路上，微动开关的核心在于“速动机构”。外部推杆只需要很小的行程，内部簧片便会越过临界点，使动触点快速跳变到另一侧，从而把缓慢的机械位移变成干脆的电气切换。这样做有两个工程价值：一是减少触点在闭合、分断过程中的停留时间，降低拉弧和接触电阻波动；二是让动作阈值稳定，不会因为操作速度慢而出现触点反复抖动。模型中可见的金色铆点既是壳体固定点，也在一定程度上参与结构定位；端子采用黄铜镀镍类处理，兼顾导电性与抗氧化能力。

　　外形与安装边界是结构工程师选型时最关心的部分。该开关整体呈长方体叠加支架形态，宽度方向需要为两侧插片端子预留接线和手指操作空间，高度方向则要保证红色按钮上方有足够的按压行程，不能被面板或相邻元件压死。底部两支脚的间距决定了它在熔断器座上的卡装位置，建模时应把支脚插入深度、卡扣弹性变形量以及拆卸所需的撬动空间一并考虑。若用于导轨或面板安装，还需核对按钮中心线与熔断器操作机构的对齐关系，偏移过大将导致动作点漂移，甚至出现开关不触发或长期受压的情况。

　　在三维建模与装配校核中，建议重点检查三处关系：第一，触发块与外部压杆的初始间隙，间隙过小会使开关在装配后即被压下，间隙过大则可能造成熔断器熔断后信号不动作；第二，端子与导线、冷压端头的弯曲半径，避免柜门关闭时线束与金属棱边摩擦；第三，支架支脚与安装槽的公差配合，既要保证插拔顺畅，又要在振动工况下不松脱。对于需要做热设计的柜体，还应把开关周围的空气流通路径留出，避免长期靠近发热母排而加速绝缘材料老化。

　　触点形式上，这类器件通常包含常开与常闭回路，可同时实现“正常运行指示”与“故障告警”两种逻辑。建模时不必把内部簧片完全还原为可动仿真结构，但应准确表达外部端子号、按钮行程方向和安装定位特征，以便后续出工程图时直接引用。材料层面，壳体一般采用耐热阻燃工程塑料，金属支架承担机械强度，导电端子则使用铜合金；在渲染或BOM编制时，可按这些实际材质区分颜色与表面处理，使数字模型更贴近实物。

　　成套设备应用中，微动开关虽小，却决定了故障信号能否被及时采集。把它布置在熔断器附近时，走线应尽量短，并与一次动力母排保持安全距离；若用于高湿、多尘环境，还需在壳体外部考虑附加防护罩或利用熔断器室本身的密封结构。对设备选型人员而言，核对动作力、行程、触点容量与安装方式，比单纯关注外观尺寸更重要；而对结构设计人员来说，准确的三维模型则能提前发现干涉、误触发和维护空间不足等问题，减少样机阶段的返工。

　　总体来看，这款微动开关的数字模型完整呈现了卡扣安装、侧出端子和顶部触发的典型结构，既可用于熔断器监测回路的布局设计，也可作为低压电器状态反馈元件的选型参考。通过在装配中验证按钮行程、端子接线和支脚定位，工程师能够更有把握地把它集成到配电柜、控制盘或专用设备中，让保护器件的状态监测更加稳定可靠。
