27x60熔断器保险座结构设计

　　这款27x60规格熔断器座主要面向低压配电、控制柜、电机支路、电源进线以及需要对27x60圆柱形熔芯进行可靠夹持的电气场景。实际工程中，它并不是一个孤立的塑料件，而是承担熔芯定位、导电连接、操作隔离和检修提示的功能单元。在柜内布置时，设计人员需要同时考虑进线方向、熔芯插拔空间、导线弯曲半径、相邻器件间距以及维护时手指可触及的范围，因此模型对安装边界、外形轮廓和操作区域的表达直接影响后续装配合理性。

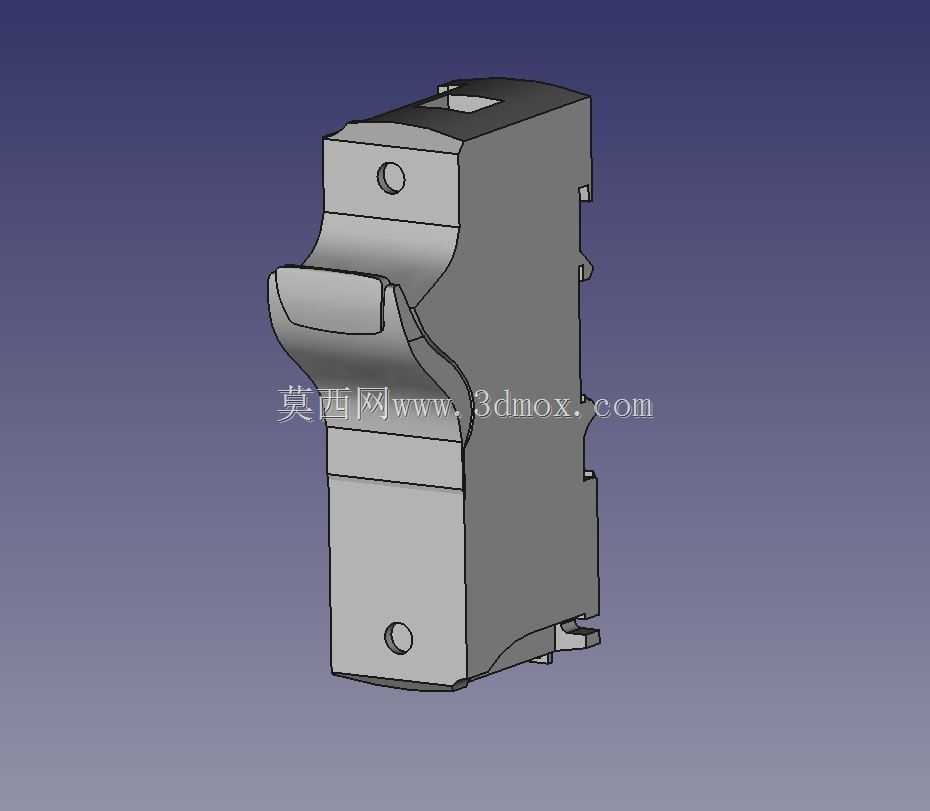

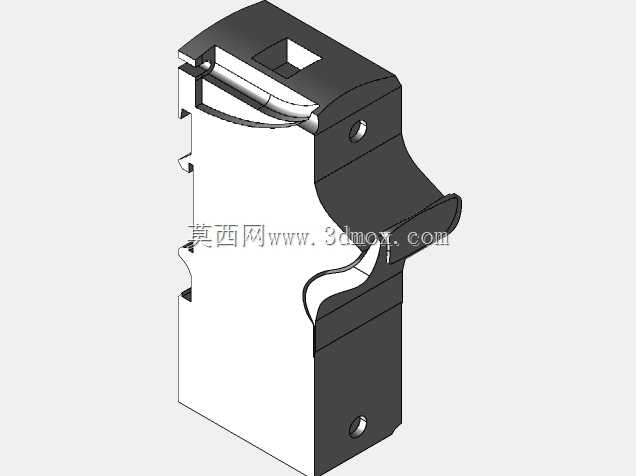

　　从结构上看，座体采用上下分层的卡装思路，中部形成容纳熔芯的通道，两端保留与熔芯金属帽配合的接触位置。上部轮廓带有明显的操作握持区，便于在断电状态下压入或取出熔芯；下部则设置安装定位结构，用于将器件固定在导轨或面板附近。模型表面的孔洞、凸台和侧向卡扣并非装饰特征，而是分别对应装配限位、壳体拼接、触点固定或防错定位。对于做电气柜三维布置的工程师而言，这些细节决定了它能否在密集排布的端子、断路器和线槽之间顺利装入，也决定了后期维护时是否需要额外预留工具空间。

　　设计这类保险座时，首先要明确熔芯尺寸边界。27x60熔芯具有较大的直径和长度，座体通道不能只按理论尺寸做等径包裹，必须考虑塑料件成型后的拔模斜度、触点弹片的压缩量以及熔芯插入时的导向。模型中可见的弧形过渡和端部开口，正是为了降低插入阻力并避免熔芯金属帽与塑料边缘发生硬刮擦。若开口过小，现场更换熔芯会出现卡滞；若通道过松，熔芯在振动环境下可能产生偏移，影响触头接触压力。

　　触头区域的设计重点在于稳定夹持和电流导通。虽然外部模型主要展示绝缘壳体，但壳体内部的筋位、槽口和端部支撑必须为金属触刀或弹片留出准确空间。壳体需要在熔芯插入时提供足够的刚性支撑，防止触片过度外张；同时又要允许一定弹性变形，使熔芯两端金属帽被可靠压紧。对于工业现场可能出现的温升问题，壳体周围应保留散热空隙，不能将其紧贴封闭线槽或其他发热器件布置。三维建模时把这些周边空间一并表达出来，比单纯画出器件本体更有工程价值。

　　安装方式上，该类器件常见于导轨式或螺钉固定式柜内安装。模型下部和背部的结构需要重点校核：若采用卡轨结构，要确认卡扣与标准导轨的配合高度、卡入方向以及拆卸时的变形空间；若采用螺钉固定，则要核对孔位中心距、螺钉头沉台范围和装配后与背部金属板的安全距离。外形尺寸方面，27x60熔芯本身决定了座体长度方向必须覆盖熔芯全长并留出端部绝缘距离，宽度方向则要保证人手操作时不会误碰相邻带电件，高度方向需兼顾壳体强度、触头行程和标签识别空间。

　　在控制柜三维布局中，保险座通常布置在电源开关下方或支路输入端，便于故障排查时快速识别保护回路。布置时不能只看器件本体包络，还要把熔芯抽出方向的空间计入维护边界。若前方线槽过高、旁边器件过近，或者导线从操作面正前方接入，就会造成更换困难。较合理的做法是让熔芯插拔方向朝向维护面，导线从侧向或下部接入，并在前方保留至少能够容纳手指和熔芯长度的操作区。对于多联并排使用的场景，还应逐件检查相邻保险座之间的间隙，避免壳体公差累积导致装配干涉。

　　从材料和成型角度看，外露壳体需要具备良好的绝缘性、耐热性和一定抗冲击能力，因此结构上多采用筋板增强而不是单纯增加壁厚。模型中壳体边缘的加厚、转角圆角和内部加强筋，有助于在螺钉锁紧、卡扣卡入或熔芯频繁插拔时保持形状稳定。开孔位置则要兼顾模具脱模和装配可行性，避免出现侧向抽芯过多、壁厚突变或尖角应力集中。对于需要做渲染或装配演示的场景，该模型的分件关系、表面分区和操作件轮廓也能较清楚地展示产品使用方式。

　　在设备选型阶段，工程人员可借助该三维模型核对熔芯规格、安装姿态、柜内占位和维护路径；在结构设计阶段，则可进一步围绕触头布置、接线端子位置、标签区域和防误操作结构进行细化。整体而言，这个保险座模型的价值不只在于呈现外观，而在于把电气保护器件在真实柜体中的安装、操作、散热和维护约束提前暴露出来，从而减少样机阶段反复改孔、移位和重新布线的情况。
