可调式牵引宽度高功率线绕电阻支架

　　该结构件面向电梯制动、牵引传动、电源泄放和工业控制柜等需要消耗再生能量的场景，核心作用是为高功率电线电阻提供稳定支撑，并通过可调宽度适配不同长度的电阻芯体。实际设备中，电阻在制动或负载切换阶段会短时承受较大电流，发热集中、热膨胀明显，若支架刚性不足或夹持位置不合理，容易出现端部松动、绝缘受力、接线端子偏移等问题。本模型把支撑、限位、调节和安装接口整合在同一组件内，端部金属座承担主要定位，中部沿电阻轴向形成连续约束，能够在热循环和振动条件下保持电阻体姿态稳定。

　　从设计思路看，模型没有采用单一固定跨距，而是给出155mm至635mm范围内的多档宽度匹配关系，用于覆盖不同功率等级和不同绕线长度的电阻单元。端部支座设置螺栓连接孔、定位面和侧向加强结构，既承担电阻自重，也限制电阻在牵引方向上的窜动。支架与电阻接触区域采用对称布置，使夹紧力尽量沿电阻轴线均匀传递，避免局部压应力集中到瓷件或绝缘层。对于需要并排安装多组电阻的柜体，这种可调支架能够减少备件种类，设计人员只需根据电阻有效长度选择对应跨距，不必为每种规格重新绘制端部安装板。

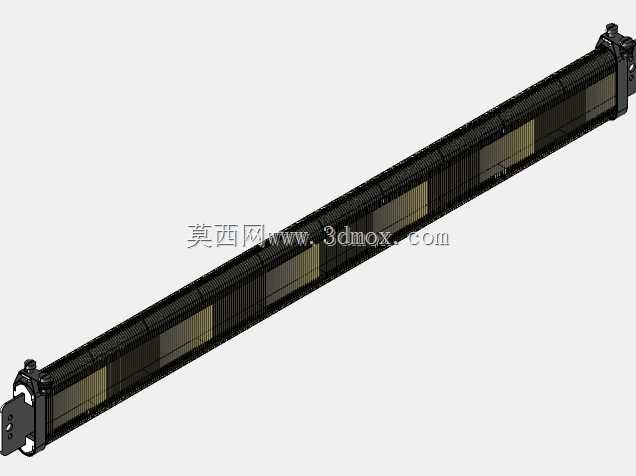

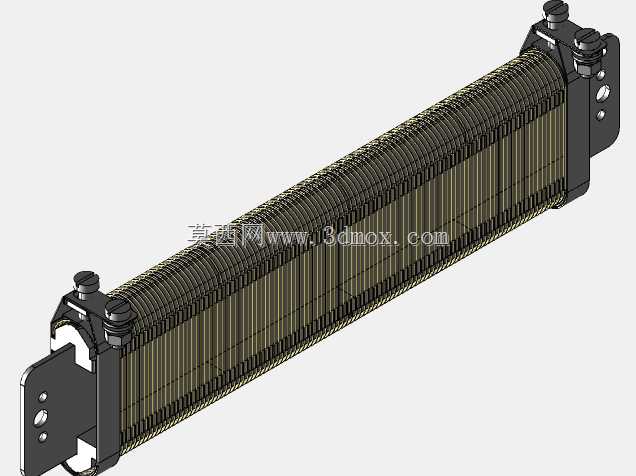

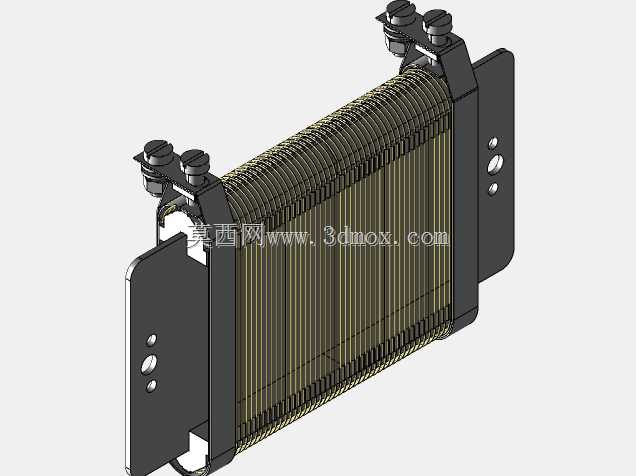

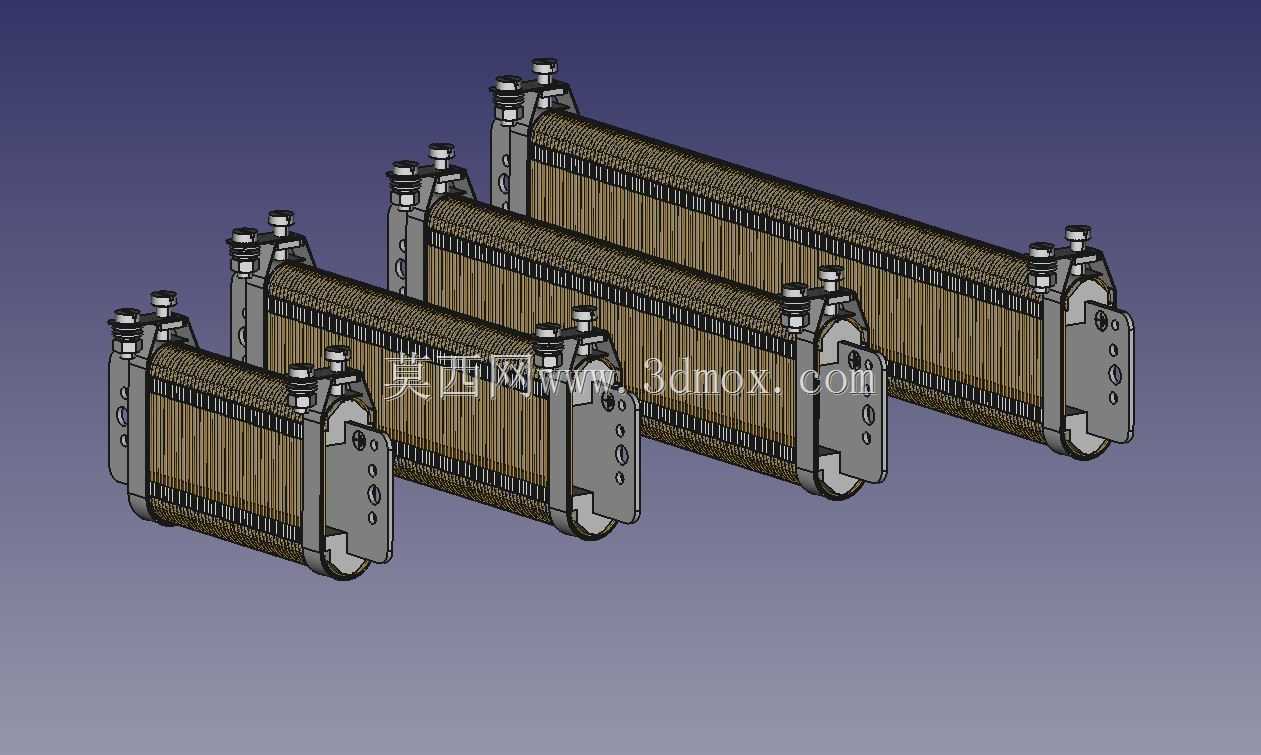

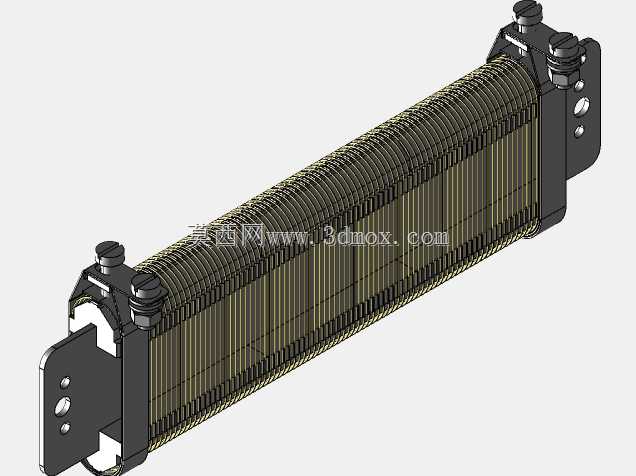

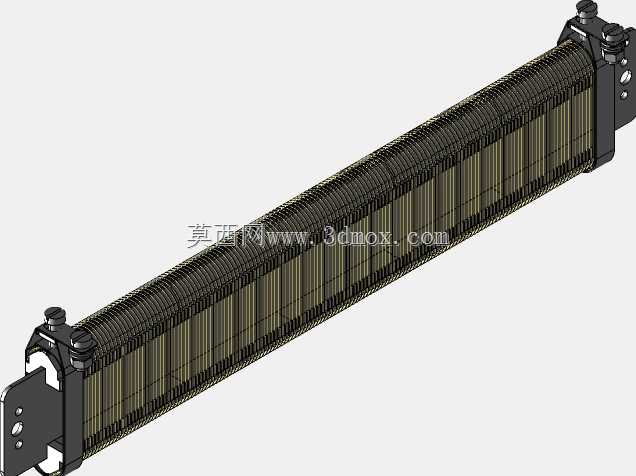

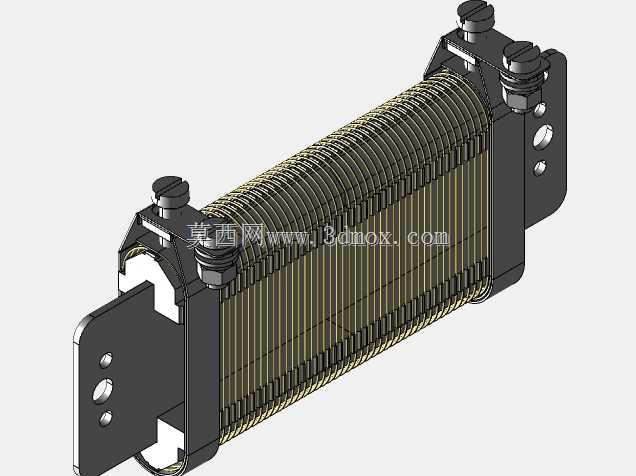

　　外形与安装边界是选型时最需要核对的部分。支架宽度方向的调节范围直接决定可容纳电阻体的长度，端部支座高度、孔位间距和螺栓规格则决定其能否进入既有安装空间。三维模型中可以看到，端部结构并非简单平板，而是带有立壁、凸台和孔组的复合支座，立壁用于抵抗电阻热胀冷缩产生的轴向力，凸台用于保证装配时与电阻端面保持明确贴合，孔组则兼顾固定和微调。多组支架并列展示时，能够直观看出长度变化后整体外廓的差异：短规格占用空间小，适合柜内局部安装；长规格跨距大，对支座同轴度和安装基面平面度要求更高。

　　在设备用途上，这类支架常见于曳引系统制动电阻、变频器能耗电阻、直流母线泄放电阻以及测试电源负载电阻。电阻工作时不仅发热，还可能伴随设备启停带来的冲击，支架需要同时满足机械承载和热变形补偿。模型中端部连接点留出了装配工具操作空间，螺栓方向一致，有利于现场拆装。中部密集排列的约束结构与电阻外廓相匹配，能够降低长电阻在运输和运行中的弯曲风险。对于结构工程师而言，建模时应重点检查端部孔位与柜体安装梁的干涉关系、支架最大张开状态下是否与相邻电气件保持安全距离，以及最小跨距时是否会压到电阻端部封装。

　　从功能特性看，该组件强调可调性、互换性和承载稳定性。不同长度支架保持相似端部接口，意味着同一套安装逻辑可用于多种功率段；对称结构有利于左右通用，减少装配方向判断；金属端部与电阻本体之间形成明确边界，便于后期维护时单独更换电阻或支架。若用于电梯等牵引设备，还要关注制动电阻短时高温对周围线束和柜壁的热影响，支架高度应使电阻与安装面之间保留足够散热通道。模型把这些工程约束转化为可见的几何关系：孔位、跨距、端部厚度、支撑间距和整体宽度都可直接用于布局校核。

　　进行三维设计时，可先以电阻有效长度和端部直径作为输入，确定支架跨距，再反推安装孔中心距和支座高度。对于长跨距规格，应避免把所有约束都做成刚性夹紧，宜在一端保留适当热位移余量，使电阻受热伸长时不会把推力全部传递到端部绝缘。模型中多档并列结构正好可作为系列化设计参考，通过保持端部支座不变、调整中部支撑长度，即可快速形成完整产品族。在工程图输出阶段，还应补充安装面平面度、孔位公差和螺栓预紧要求，使三维结构不仅具备外观展示价值，也能直接服务于装配与选型。
