多孔方块式通用管路连接固定夹座

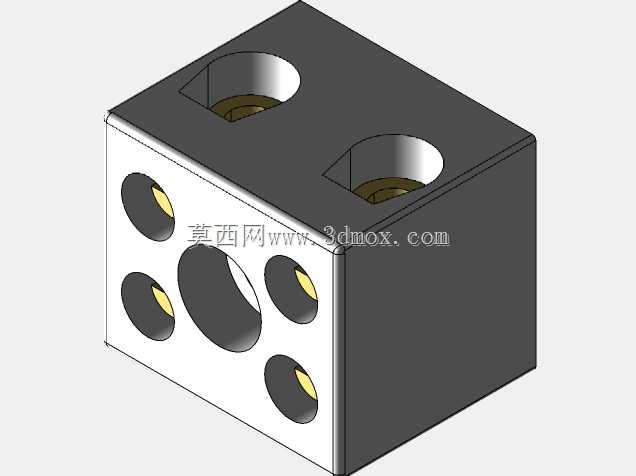

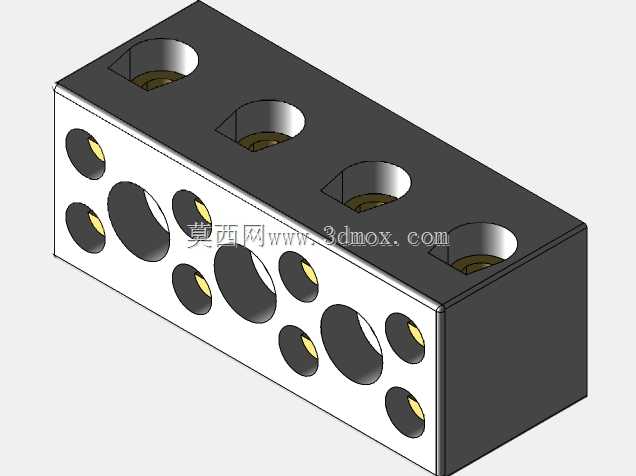

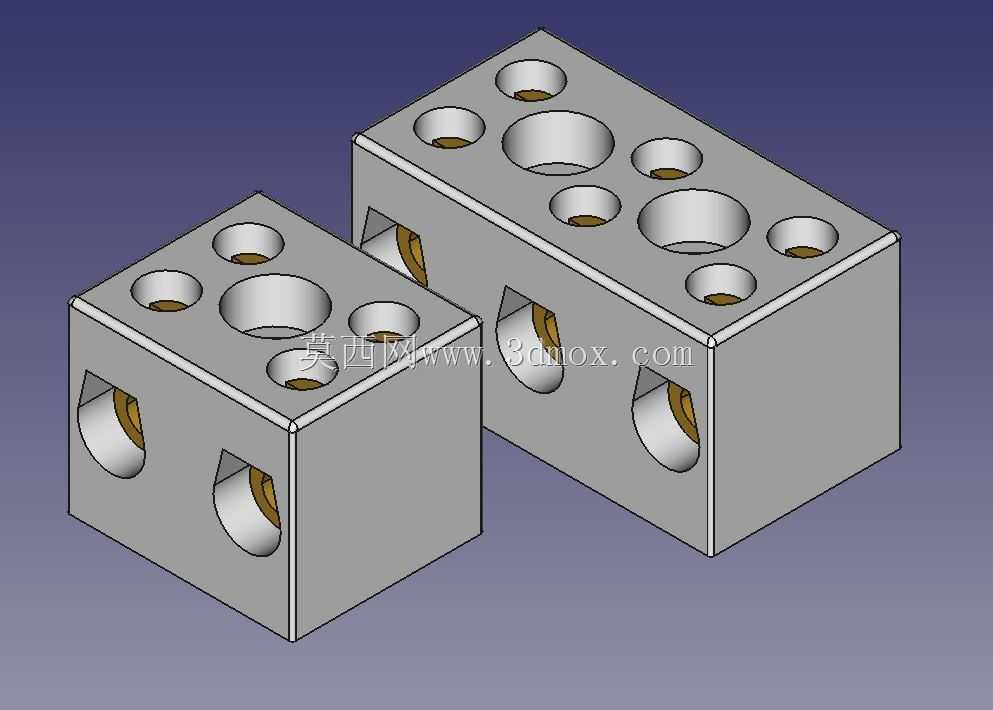

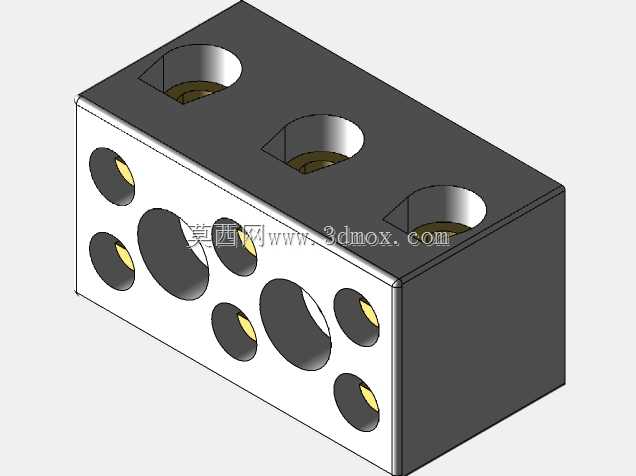

　　在小型流体实验台、桌面级气动回路、陶瓷介质输送支管以及多通道检测工装里，经常会遇到几根细管需要在同一位置集中固定的问题。若采用独立管夹逐个安装，不仅占用安装面，孔位累积误差还会让管路走向歪斜，后期维护时拆装空间也十分局促。图中这类方块式多孔夹座正是为解决这类密集布管需求而设计的。

　　夹座主体采用近似立方体的实心块结构，材料可根据介质选择不锈钢、铝合金或工程陶瓷。顶面加工有两组不同直径的沉孔与通孔，大孔用于穿过主管或作为定位销孔，小孔用于穿装支管、螺钉或传感器引线；侧面同样开设横向通道，并在孔口处加工出带铜衬的弧形夹持口。这种三向开孔方式使夹座不再是简单的单面压板，而能同时约束X、Y两个方向的管线，单块即可完成两路并行管路的固定与对中。

　　从结构受力看，方块外形比冲压钣金夹具有更高的刚性，夹紧力通过块体均匀分散到安装底面，不会因局部应力集中划伤管壁。孔内镶嵌的铜质衬套起到耐磨与减摩作用，在陶瓷、玻璃等脆性管路频繁拆装时，可避免硬接触造成崩边；衬套与本体采用过盈配合，长期振动工况下也不易松脱。顶面的大小孔按矩阵排布，设计者在孔间距上预留了标准扳手空间，使得相邻接头能够独立拧紧而不互相干涉。

　　安装边界方面，夹座底面为完整平面，可直接贴合型材台面或设备立板，通过底面两个未示出的沉头螺钉孔完成固定；也可利用顶面大孔穿入定位销，实现多块夹座沿导轨方向串联排列。由于整体外轮廓方正，多件并排使用时侧面能够彼此靠紧，形成一排整齐的管路通道，这在色谱分析仪器、喷墨供墨系统、点胶机分支气路中尤为实用。横向夹持口采用半开放结构，管路可从侧面卡入后再由顶丝锁紧，相比完全穿孔式夹头，穿管时不需要从端部整根穿过，对已经布设完成的管线改造非常友好。

　　建模时需要重点控制几处公差：铜衬内孔与管路外径建议取H7/g6间隙配合，既保证装拆顺畅又限制径向窜动；顶面各孔位置度应控制在0.05mm以内，确保多管路并行时中心距一致；方块相邻两面的垂直度直接影响安装后管路是否与安装面垂直，建模时应作为关键基准标注。对于陶瓷材质版本，夹持口边缘需倒小圆角，避免应力集中；金属版本则可在孔口加工卡簧槽，加装挡圈防止衬套在压力脉冲下退出。

　　实际选型时，工程师可根据管路外径、数量及布局方向，在单块夹座上组合使用不同孔径。若管路数量更多，可将两块大小不同的夹座背对背或阶梯叠装，用长螺栓贯穿锁紧，形成多层夹持组件。这种模块化思路减少了非标件种类，也让备件管理更加简单。夹座本身没有运动部件，失效多来自衬套磨损或螺钉松动，因此在三维装配中应预留出顶丝操作空间，并在图纸中标注推荐拧紧力矩，防止过度夹紧导致陶瓷管破裂。整体而言，该结构以极简的方块几何实现了多管路的空间固定，兼顾刚性、对中精度与装拆便利性，是实验室小系统与精密设备中值得复用的基础连接件。
