带快接夹的大功率线绕电阻器结构

　　现场做控制柜或试验台时，电阻件最容易被低估。很多人只按阻值和功率选，真正装机才发现安装脚距对不上、接线片不好压、发热后支架变形，或者电阻本体离线槽太近，给后期维护留下隐患。这个模型把大功率线绕电阻本体、端部压片和宽支架放在一起表达，重点不是外观，而是把装机时需要确认的空间关系、受力路径和接线边界交代清楚。

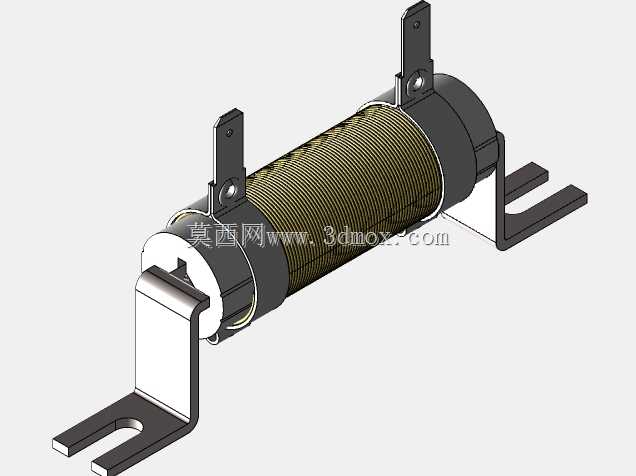

　　电阻主体采用圆柱绕线结构，中段为密集电阻丝缠绕区，两端由端盖收拢并固定。圆柱形本体在同等封装长度下能够提供较大的绕线表面积，空气可以沿周向和轴向同时流通，适合自然冷却或小风量强迫风冷。端部金属片既承担电阻丝的引出与定位，也作为与外部接线片搭接的接触面。模型中接线片采用立式薄片结构，孔位方向明确，装配时可直接与铜接线端子或母排贴合，减少额外转接件。

　　快接夹的设计思路体现在端部压片与支架的配合上。压片从电阻端盖附近伸出，通过紧固件把本体约束在支架上，同时保留装配时的微调余地。这样做的好处是，电阻在热胀冷缩过程中不会把所有应力集中在陶瓷或绝缘基体上，支架能够吸收一部分尺寸变化。对于需要频繁更换电阻或在试验平台上快速重构回路的场景，这种夹装方式比完全灌封或焊接固定更便于检修。

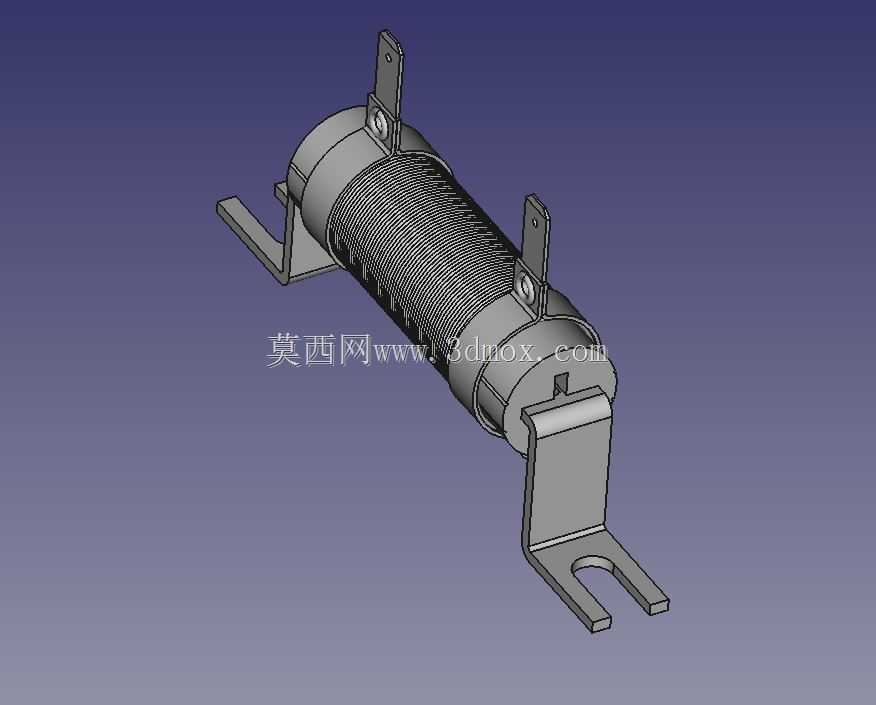

　　宽支架是这个结构里很关键的部分。它不是简单的L型折弯件，而是在底部开出叉形安装槽，便于在机架上对准螺栓后滑入定位。支架立面承担电阻重量和接线拉力，底部平面则把载荷分散到安装板上。由于支架向两侧展开，电阻轴线被抬离安装面，本体下方形成通风间隙，也避免高温区域直接贴近布线槽或绝缘板。立式支架与卧式底脚组合后，整个元件的抗振能力比单端固定更可靠，适合在有轻微振动的设备舱内使用。

　　从安装边界看，布置这类电阻时不能只量本体直径。需要同时核算三个尺寸：电阻圆柱外轮廓到安装板的垂直距离，两端接线片孔位之间的有效跨距，以及底部叉槽中心到电阻端面的轴向余量。若柜内还有母排或线槽穿过，应在电阻圆周外侧预留散热和手指维护空间，不能把元件紧贴侧壁。接线片附近要保证端子压接工具能够进入，紧固件旋合方向也不应被相邻元件挡住。

　　实际选型和建模时，阻值、功率与安装结构必须同时校核。功率决定绕线区长度和发热水平，安装方式决定支架高度与固定孔位置。若把电阻直接画成一个黑色圆柱而忽略端盖、压片和支架，装配阶段很容易出现干涉；若只关注支架外形而不表达电阻丝区域，又会误导散热间距判断。这个模型把功能分区做出来：中段是热源，端部是电连接与机械夹持区，底部是安装基准区，结构工程师在总装中可以据此判断周围留隙、走线方向和紧固件操作空间。

　　在应用层面，这类电阻常见于制动能耗泄放、负载测试、电源老化、限流与分压回路。设备启动或制动时，短时能量会集中转化为热量，因此支架不能采用易蠕变的薄板形式，接线片也要能承受反复温升。宽支架通过更大的接触面积降低局部压强，叉形槽则允许安装位置存在少量偏差，补偿柜体焊接或钣金加工误差。快接夹让电阻更换不必拆除整个底座，维护时只需松开端部紧固件，即可把本体连同压片一起取出。

　　建模逻辑上，应先确定电阻轴线和安装基准面，再由发热区直径反推支架高度。端部压片的孔位要与接线片方向一致，避免装配后端子扭转。底部叉槽宽度要匹配常用紧固件，同时留出滑装间隙；支架折弯处需要保留圆角，避免应力集中。若用于更高振动场景，还可在支架与安装板之间增加防松垫圈或锁紧结构，但不应牺牲电阻下方的通风通道。

　　把这些关系完整建入三维模型后，结构评审时就能直接看到电阻与母排、线槽、柜门和相邻器件的真实距离，而不是依赖二维简图估算。对于电气柜集成、试验台搭建和通用设备配套来说，这种把发热元件、夹持件和安装脚一体化表达的模型，更接近现场装配的真实状态。
