宽支架钢栅电阻三维结构设计

　　这套宽支架钢栅电阻的结构方案，主要面向中大功率变频传动、伺服驱动、起重控制以及工业电源回路中的短时耗能工况。在实际设备里，这类电阻并不承担连续精密测量功能，而是把制动过程中回馈的电能转化为热能耗散掉，避免母线电压抬升造成驱动单元过压保护。与瓷管绕线电阻或铝壳电阻相比，栅片式结构的优势在于单片金属栅条直接暴露在气流中，热惯性低，短时过载能力强，并且在反复冲击载荷下不容易因热应力集中而断裂。宽支架形式则进一步把电阻栅片与安装基面隔开，既保留了足够的通风间隙，也让接线端子、固定孔位和相邻柜体构件之间的边界关系更清晰。

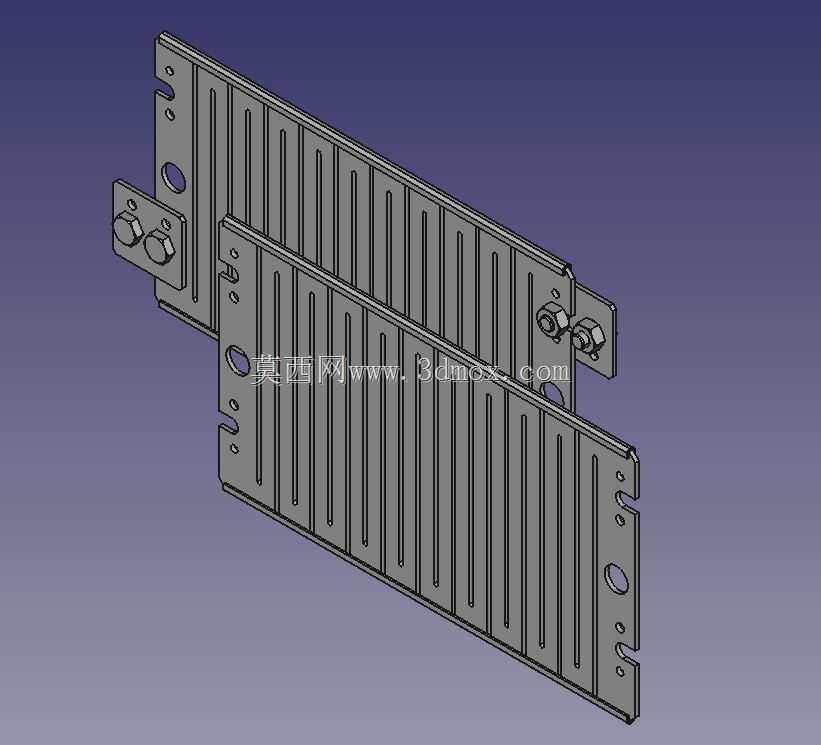

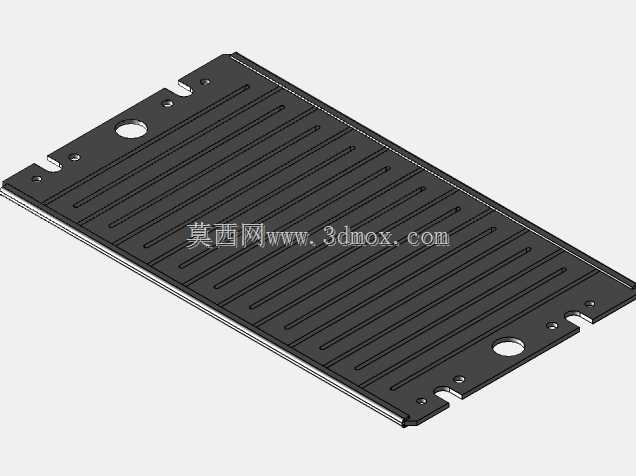

　　从结构组成看，主体由两组平行布置的冲压钢栅片组成。栅片表面不是整块平板，而是沿长度方向冲出多条平行长槽，把电流路径拆成若干连续弯折的窄栅条。这样做有两个直接目的：一是在有限外形长度内增加导电通路长度，获得所需阻值；二是把发热区域分散到整片栅板上，避免局部热点。栅条之间的连接桥位置经过加宽处理，能够降低电流集中，同时提高栅片在热胀冷缩时的整体刚度。每片栅板两端都预留了安装耳和连接孔，孔位不是简单等距排列，而是结合支架折弯边、螺栓头避让空间以及母排搭接方向确定，这一点在柜体布线时很关键。

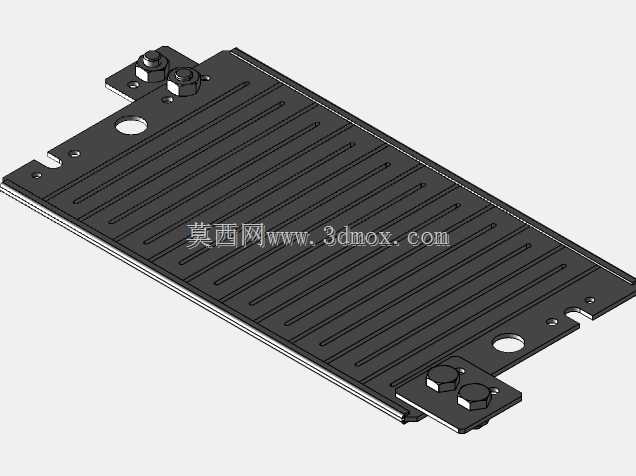

　　宽支架采用钣金折弯成型，承担电阻栅片的支撑、定位和绝缘隔离作用。支架与栅片之间通过紧固件连接，连接点同时也是电流汇流位置，因此接触面需要保持平整，避免装配后出现局部间隙。若接触面贴合不良，大电流通过时会在连接处产生额外温升，长期运行后可能引起螺栓松动或表面氧化。模型中支架侧边设置了翻边和缺口，这些细节并非装饰：翻边用于提高薄板支架的抗弯能力，缺口则用于避让接线端子、紧固件以及相邻电阻模块的安装边。在多片电阻并排安装时，这些缺口能够减少现场配钻和打磨工作量。

　　外形边界方面，该结构属于扁平立式安装件，长度方向由栅片有效发热段决定，宽度方向覆盖两组栅片及中间支撑间距，高度方向则包含支架折弯高度和接线端子突出量。选型时不能只看电阻标称功率，还必须核对安装面到带电栅片的电气间隙。若柜内存在导电粉尘或凝露风险，应在栅片外侧增加防护网罩，但罩体不能完全封死通风路径。模型给出的安装孔位于支架两端，孔距适合直接固定在柜体横梁、电阻安装室底板或专用支架上；底部与安装面之间应保留空隙，使空气能够从栅片下部进入、从上部带走热量。

　　设计思路上，这类钢栅电阻优先考虑的是热循环可靠性，而不是追求极小体积。栅条宽度、槽间距和端部连接桥比例需要相互匹配：栅条过窄会提高局部电流密度，过宽则散热面积利用率下降；槽缝过小容易在冲压后残留毛刺并影响通风，过大又会减少有效电阻路径。宽支架的高度也需要折中，支架过低会使栅片贴近安装板，热辐射和自然对流受阻；支架过高则会降低整体抗振性能，在起重、提升设备等振动较大的场合可能产生疲劳裂纹。模型中两组栅片保持平行间距，正是为了让中间区域形成稳定的空气通道。

　　在实际应用中，这类电阻常见于变频器制动单元、起重机起升机构、电梯能耗制动、伺服测试负载以及低压配电试验回路。不同工况对电阻的要求差异很大：频繁制动场合关注短时能量和重复周期，需要核算每一次制动产生的焦耳热以及间歇时间是否足以降温；偶尔制动的场合则更关注峰值电流下的机械强度和端子连接可靠性。三维建模时，除了还原栅片外形，还应把螺栓、螺母、垫片和支架折弯半径表达清楚，因为这些要素直接决定装配干涉检查是否有效。若只建出简化平板，后续在柜体中布置母排时很容易误判端子空间。

　　安装边界还需注意接线方向。模型端部的连接件允许母排或电缆从侧面接入，装配时要保证接线后不对栅片产生持续拉力。钢栅电阻在发热时会伸长，如果端子被刚性母排完全锁死，热膨胀产生的应力可能传递到栅条端部，造成连接处变形。较合理的做法是让一侧连接保持固定，另一侧通过软连接或留有适当变形余量。多片电阻串并联时，母排走向应尽量对称，避免不同栅片之间电流分配不均。对于需要长期维护的设备，支架外侧还应预留温度继电器或热敏开关的安装位置，以便在风道堵塞或风机失效时切断制动回路。

　　从建模角度看，该结构适合采用钣金与冲压件协同建模的方式完成。栅片上的长槽可通过阵列特征表达，但端部异形孔、定位缺口和局部加强位置不能简单阵列复制，必须按实际冲压工艺逐项还原。支架折弯处要体现内R角和板材厚度，螺栓连接处要检查孔轴配合以及螺母回转空间。若后续用于工程图输出，还应补充栅片平面度、支架孔位同轴度以及接触面要求，这些公差比单纯标注外形尺寸更能影响现场装配质量。

　　总体而言，这套宽支架钢栅电阻不是孤立的发热零件，而是集电阻通路、散热结构、安装支撑和电气连接于一体的功能组件。结构设计的核心在于让电流路径、通风路径和装配路径同时成立：栅条负责形成电阻并分散发热，宽支架负责建立稳定安装边界，端部连接件负责可靠传导电能。理解这些关系后，无论是进行柜体布置、制动电阻选型，还是开展同类产品三维建模，都能避免只按外形照搬而忽视热、力、电耦合带来的现场问题。
