电机用铁氧体磁芯dVdt抑制器结构

　　该系列磁芯件主要面向变频驱动电机的出线端、伺服动力回路以及高频开关电源输出侧，用于抑制快速电压跳变沿在电缆和绕组端部形成的过冲、振铃与共模骚扰。实际工程中，PWM逆变器输出的脉冲上升时间很短，长电缆传输后会因阻抗不连续产生反射，电机端电压可能达到母线电压的近两倍，长期作用会加速匝间绝缘老化；同时高频共模电流还会经过轴承、机壳和接地系统形成通路，带来轴电流、温升和电磁兼容问题。把开口式铁氧体磁芯套装在动力线上，相当于在干扰频段引入较大的串联阻抗，可把陡峭边沿中的高频分量衰减掉，而对工频或低频工作功率影响很小，因此在机床主轴、输送辊道、风机水泵、新能源车电驱、工业机器人关节等场合都很常见。

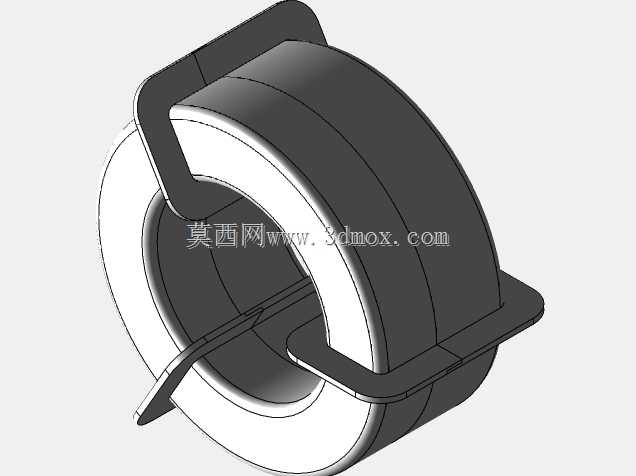

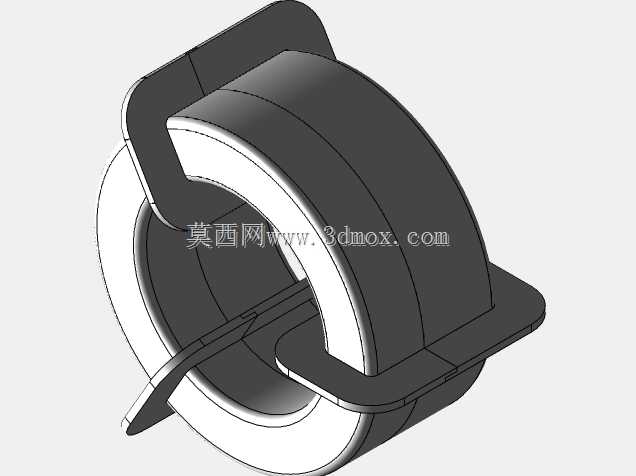

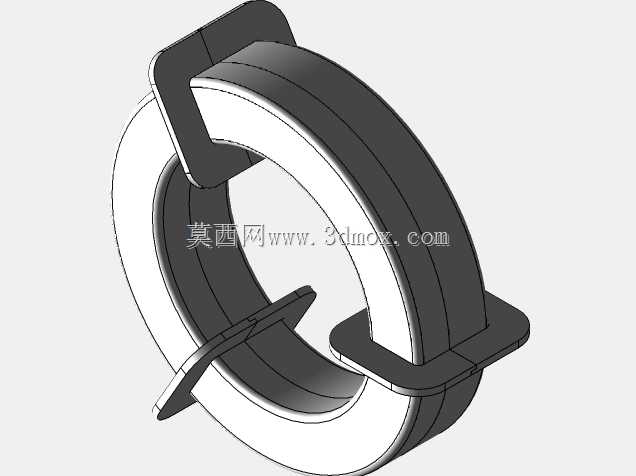

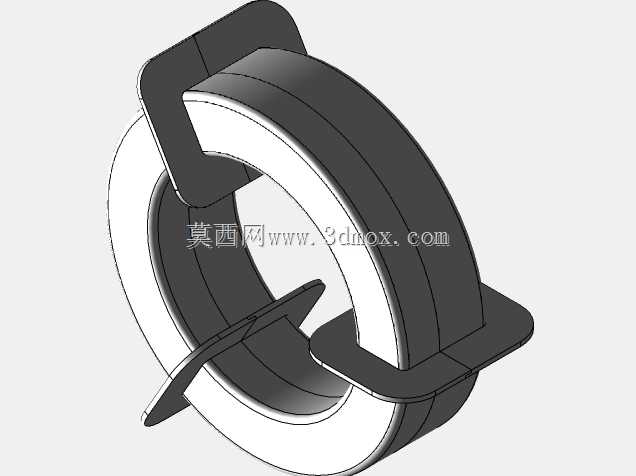

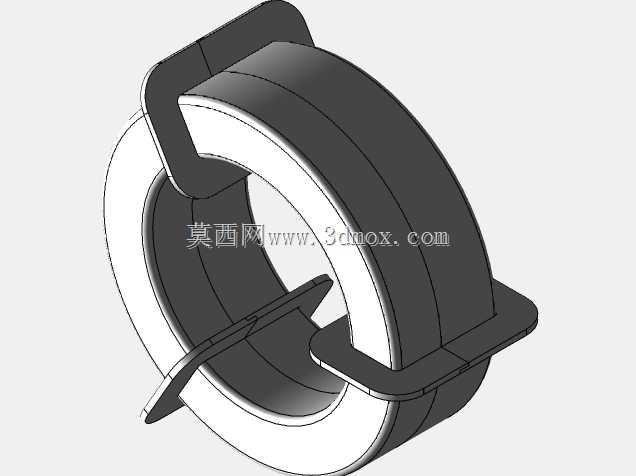

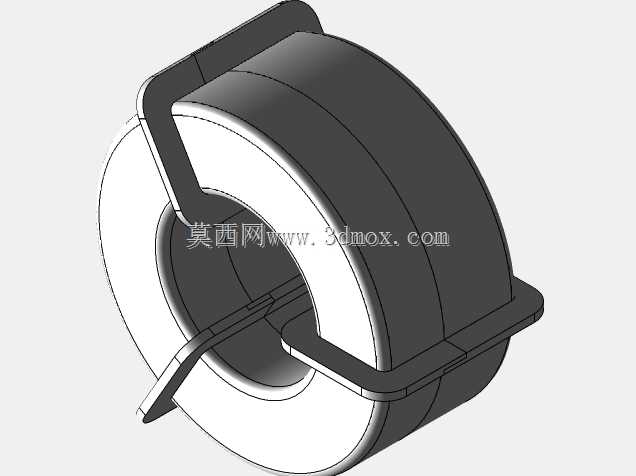

　　模型呈现的是一组不同规格的C形开口磁芯，每一件都由半环磁体、端部安装座和顶部金属固定片组成。开口结构的价值在于改造和维护时不必拆卸原有电缆端子，可直接卡入线束后再通过固定片收口，适合现场加装或批量装配。磁芯本体采用圆弧过渡，避免尖角造成应力集中，也便于包覆绝缘层或热缩管；底部安装座带有平面和孔位，可固定在桥架、安装板、电机接线盒附近或驱动器出线位置。顶部金属片既起到闭合磁路、降低漏磁的作用，也能在多根线缆穿过时提供机械夹持，防止振动导致磁芯移位、磕碰或异响。

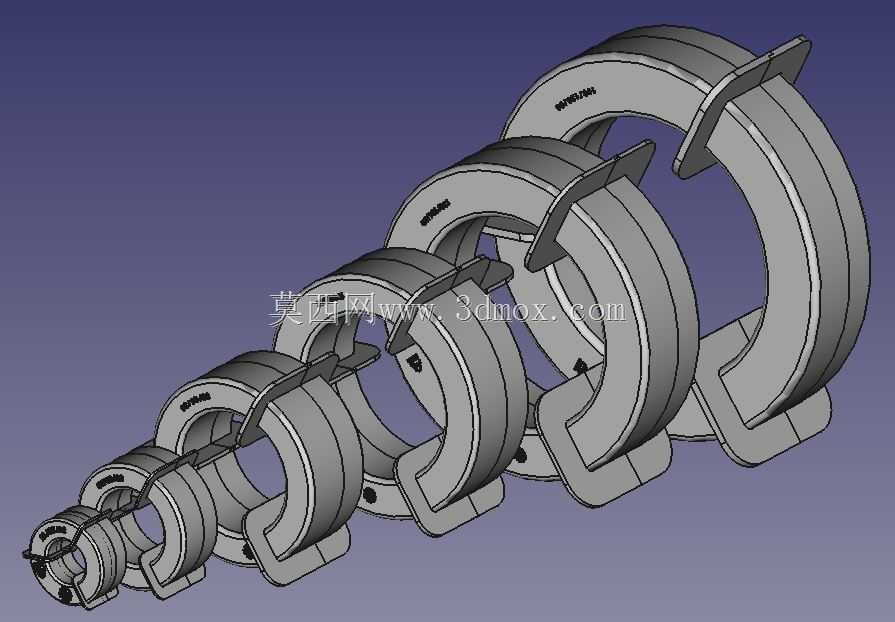

　　从设计思路看，这类零件不是单纯按磁环外径选型，而是要同时兼顾磁路有效长度、截面积、材料频率特性、穿线空间和固定边界。磁芯截面积决定饱和前能够承受的差模电流能力，内径决定可容纳的电缆外径和并线数量，外径与高度则影响安装空间和磁路长度。图中由小到大排列的多种规格，说明同一结构平台覆盖了不同线径、不同电流等级和不同抑制频段需求。较小规格适合信号线、小功率伺服电机或单根细电缆；较大规格可穿过较粗的动力电缆或多根并行走线，用于大功率变频柜和主传动回路。端部基座尺寸随磁芯规格同步放大，保证夹持力和安装稳定性，而不是用同一种支架勉强适配全部型号。

　　结构建模时需要重点处理几个工程细节。第一，C形开口处的配合面要平整，闭合后磁路气隙应尽量小且稳定，否则高频阻抗会明显下降；固定片需要提供持续压紧力，但又不能因螺钉锁紧而使脆性铁氧体局部受拉崩裂，因此在金属片与磁体之间通常要预留弹性垫或绝缘缓冲层。第二，磁芯内孔边缘应倒圆，避免穿线时割伤电缆绝缘；如果现场需要穿过带屏蔽层的电缆，圆角还能减少屏蔽层被磨破的风险。第三，安装座孔位要与常见安装板、线槽和接线盒空间匹配，孔边距不能过小，否则螺钉拧紧时基座容易开裂。第四，多件并排布置时要保持磁芯间距，避免相邻磁路耦合而降低抑制效果，同时留出扳手和走线空间。

　　在设备布局中，这类磁芯通常尽量靠近干扰源或被保护设备。若用于抑制电机端过电压，安装位置越接近电机接线盒，电缆反射段越短，效果越明显；若用于降低驱动器对外辐射和传导发射，则可放在逆变器输出侧。选型时不能只看额定电流，还要结合脉冲频率、开关沿速度、电缆长度和接地方式。磁芯在高频下呈现高阻抗，但在低频功率段阻抗很低，因此不会显著增加母线压降；当出现异常大电流或低频偏磁时，仍需校核饱和裕度，必要时选用更大截面积或更高饱和磁通密度的材料。对于三相动力线，若三相同相穿过同一磁芯，主要抑制共模噪声；若需要同时抑制差模尖峰，则要在走线方式和磁芯数量上另行组合。

　　从三维建模角度看，该模型适合用于电气柜装配校核、电缆路径干涉检查和维护工艺演示。工程师在总装中可直接把磁芯作为走线约束件，检查其与端子排、接触器、接线盒盖、线槽盖和绑扎带之间的净空。外形尺寸方面，应关注磁芯外径、内孔直径、开口宽度、总高度、基座长度、安装孔距以及固定片压紧后的顶部轮廓；这些尺寸共同决定能否在现有柜内空间中完成卡装。安装边界则包括螺钉头高度、扳手回转空间、电缆最小弯曲半径、磁芯与带电体的电气间隙，以及多根电缆并穿后的填充率。若磁芯靠近散热风道，还要避免其阻挡气流或被长期高温烘烤导致绝缘件老化。

　　该组模型把磁芯、支架和压片作为一个完整装配件表达，能够直观展示闭合方式、规格递变和固定关系，对电气传动系统的EMC整改、电机保护设计和柜内布线优化都有直接参考价值。
