0.5-3kV圆柱形低压绝缘支撑件

　　在低压成套开关设备、母线桥、户内配电屏以及工业控制柜内部，带电导体与接地金属框架之间需要可靠的机械固定与电气隔离，这类圆柱形支撑绝缘子正是承担该功能的基础元件。其适用电压覆盖0.5kV至3kV，常见于工厂配电、楼宇变电、控制柜母排固定以及需要绝缘隔离的工装夹具中。

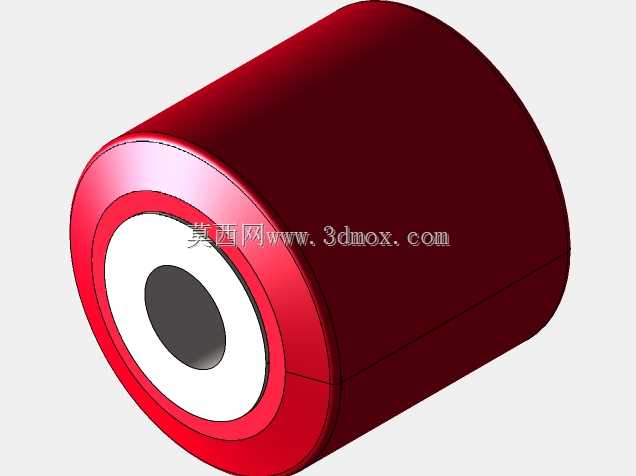

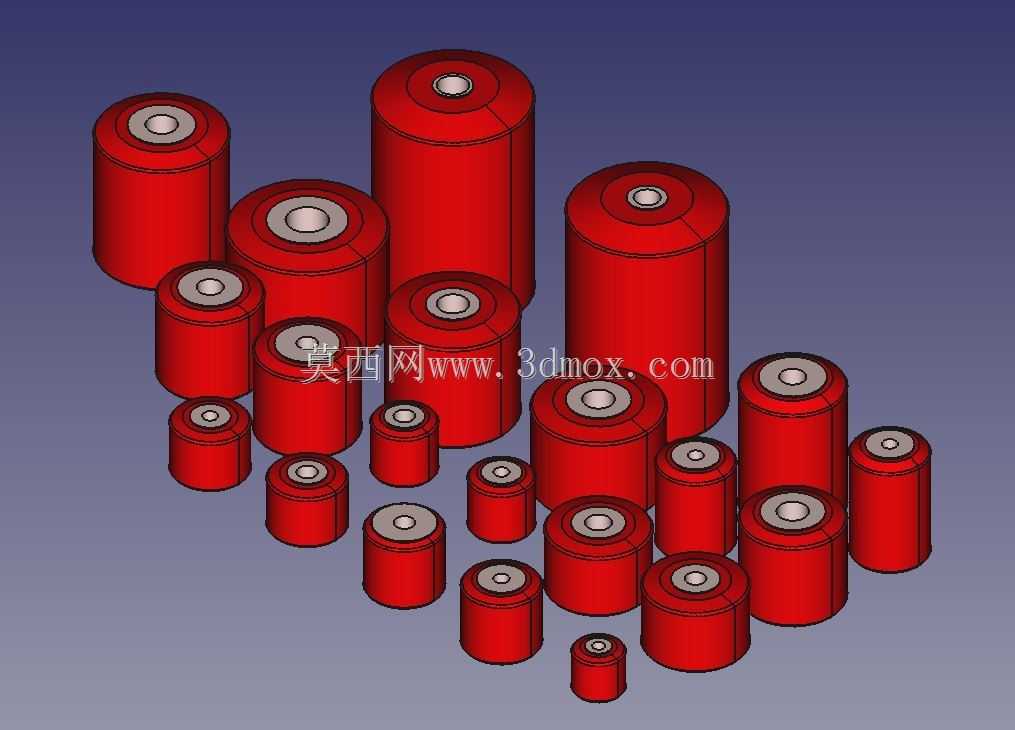

　　从实际使用来看，该系列支撑件并非单一规格，而是由多种直径和高度组合而成，以适配不同柜内空间、相间距离和爬电要求。较高规格可用于母线层间距离较大、需要更强支撑刚度的位置；较矮规格则适合紧凑柜体内部或二次回路附近的局部固定。不同直径对应不同的机械承载能力，设计人员在选型时需要同时考虑母排重量、短路电动力冲击、安装面平面度以及长期运行中的热胀冷缩影响。

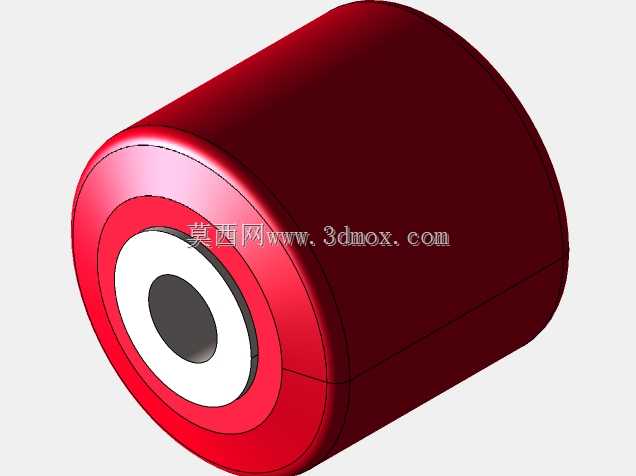

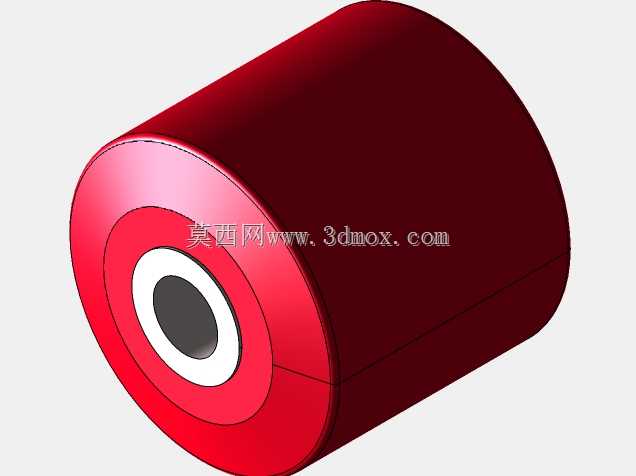

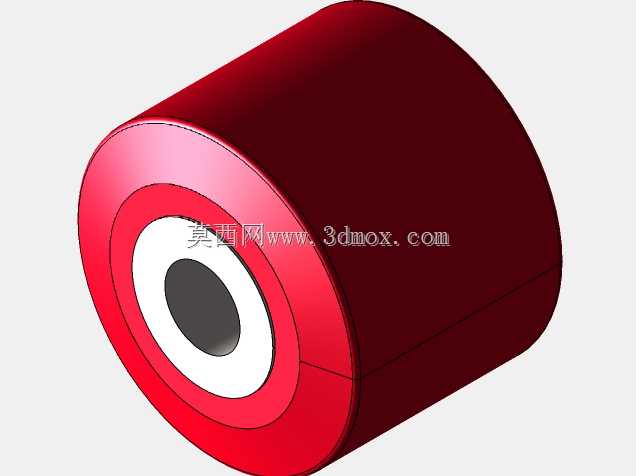

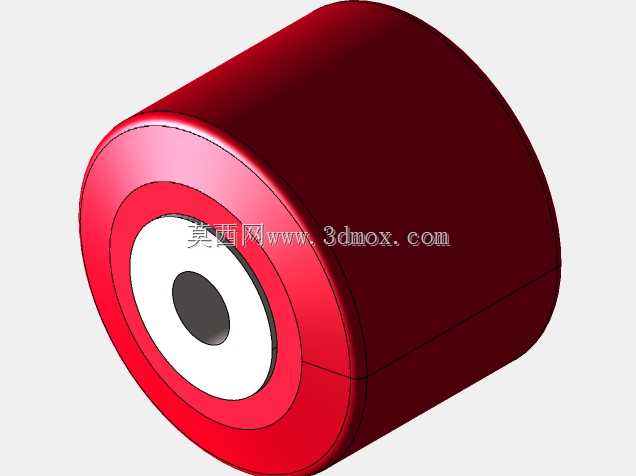

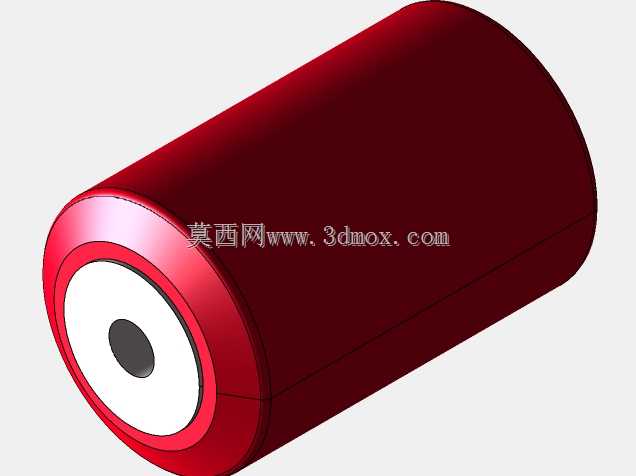

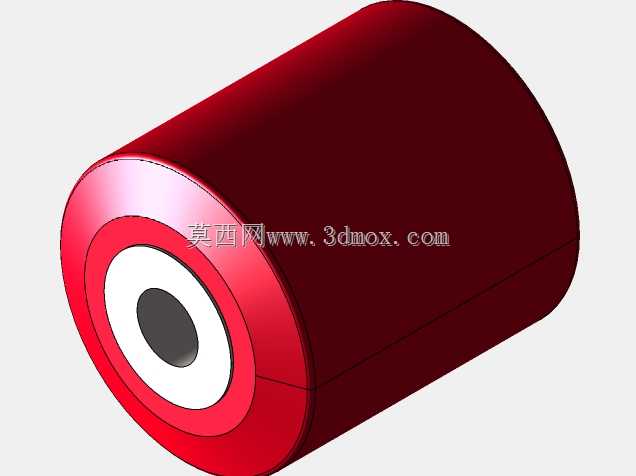

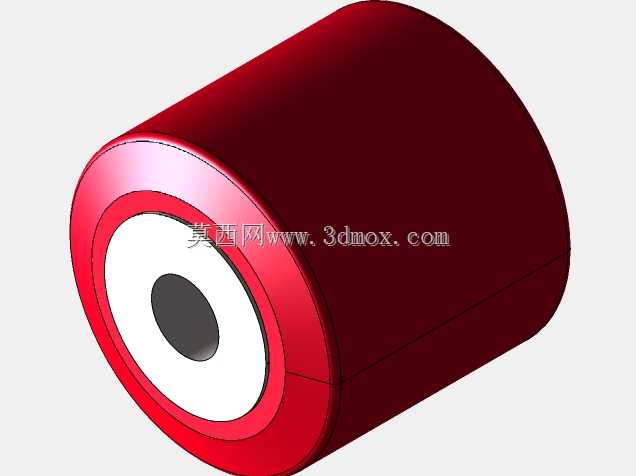

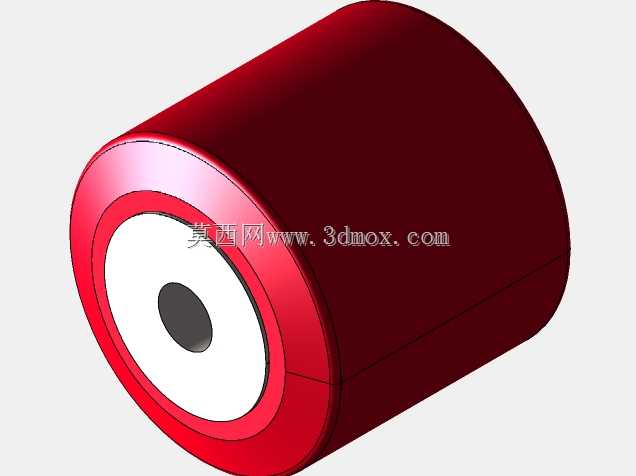

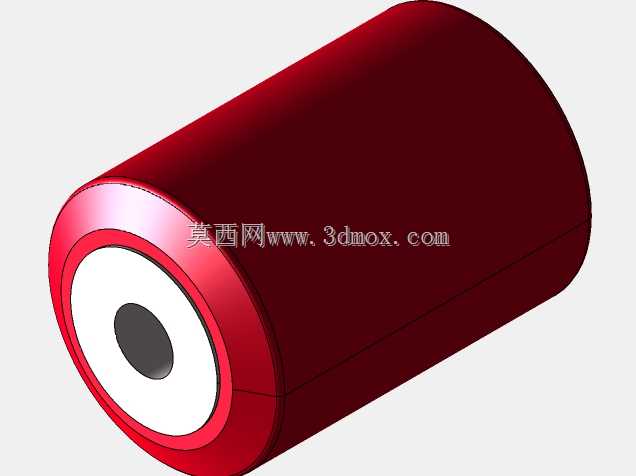

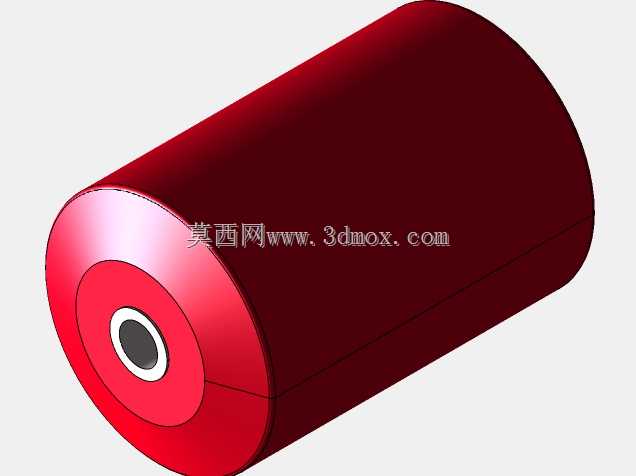

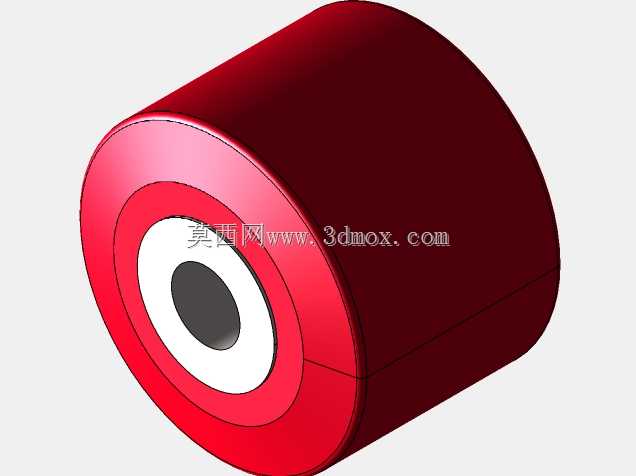

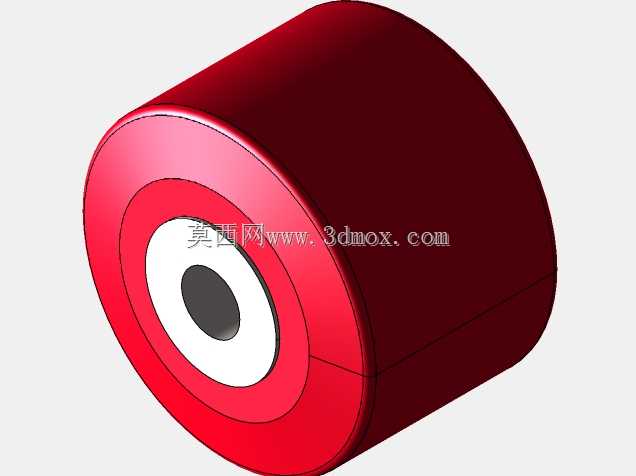

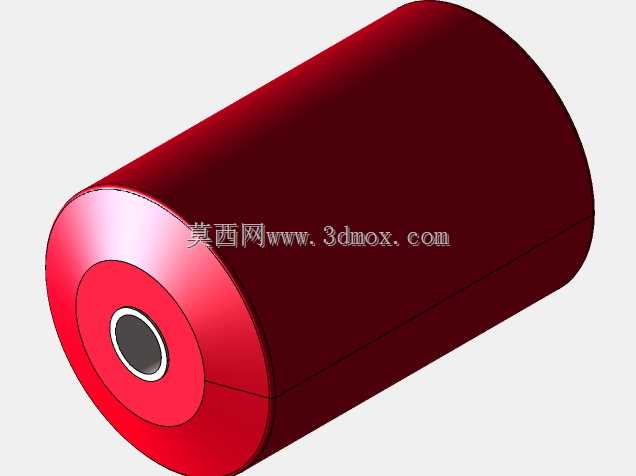

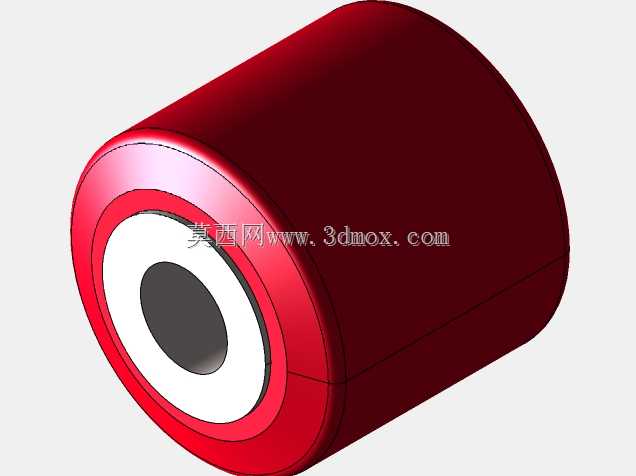

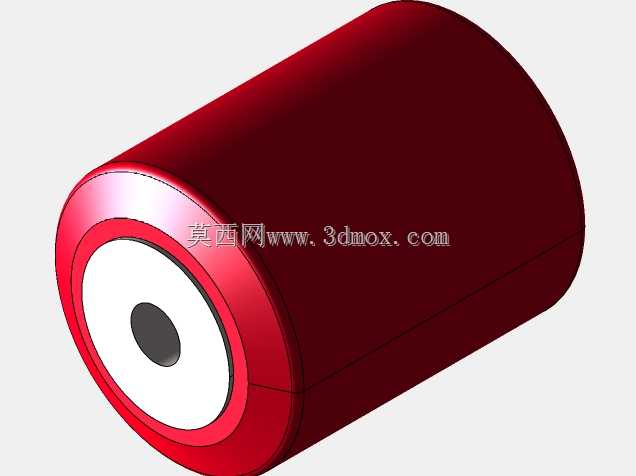

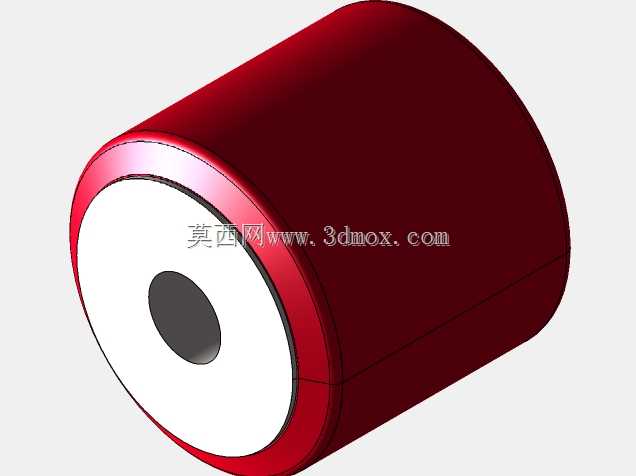

　　结构上，产品主体为红色绝缘筒体，两端嵌装金属嵌件，用于通过螺栓与安装板、母排或支架连接。这种设计把绝缘材料的耐电压性能与金属螺纹的连接可靠性结合起来：外部绝缘筒体承担带电体与接地件之间的隔离，中心金属件则提供重复装拆所需的螺纹强度。圆柱外形没有尖锐棱角，电场分布相对均匀，也便于在有限空间内布置；端面与金属嵌件保持平齐，安装后不会形成额外凸起，有利于缩小相间距。

　　建模时需要重点处理几个边界。第一是绝缘本体与两端金属嵌件的同轴关系，若嵌件偏心，装配后会造成螺栓受力偏斜，长期振动下可能出现裂纹。第二是端部安装面的平面度，支撑件两端分别贴合母排和安装梁，接触面不平整会使局部应力集中。第三是不同高度规格之间的外形比例，筒体直径、端部台阶和金属件尺寸需要形成统一系列，便于在装配体中快速替换。第四是安装孔位中心距与螺栓规格的匹配，模型中应保留足够的扳手空间，避免现场装配时与相邻母排或线缆干涉。

　　绝缘支撑件在柜内通常不是孤立存在的。以三相母排布置为例，同一排支撑点需要保持高度一致，否则母排会产生附加内应力；若用于水平母线桥，还要结合母排自重和短路时的电动力方向确定支撑间距。垂直安装时，支撑件主要承受母排重力；水平安装时，则更多承受弯曲载荷。因此在三维布局阶段，不能只把它当作一个标准件放入装配，还应检查其与母排宽度、柜体型材、绝缘隔板以及维护通道之间的关系。

　　材料选择上，这类户内支撑件一般采用热固性绝缘材料，具备较好的介电强度、耐电弧性和尺寸稳定性。红色外观既便于现场识别，也能在装配检查时明显区分绝缘件与金属结构件。由于用于室内环境，其外绝缘表面不需要考虑户外污秽和雨淋，但在多尘、潮湿或有凝露可能的柜内，仍需通过合理的高度和表面形状保证必要的爬电距离。

　　从设计思路看，该系列模型强调的是标准化和可替换性。多种高度规格共用相似的端部连接形式，有利于柜体设计人员按绝缘距离和支撑强度快速选型；统一的圆柱轮廓也使模型在装配中不易与相邻零件发生边角干涉。对于三维建模人员而言，建立参数化系列表比逐个绘制更有效率：将总高、外径、嵌件螺纹规格、端部沉台尺寸作为变量，可快速生成不同规格，并在工程图中自动体现尺寸差异。

　　现场安装时，支撑件两端螺栓应按推荐扭矩紧固，过大会压裂绝缘筒体，过小则可能在短路冲击下松动。若母排较宽或电流较大，还需在母排与支撑件之间增加平垫以分散压力。对于多规格并列使用的场景，应先在三维环境中模拟母排走向，确认每一个支撑点都落在刚性梁或加强筋上，避免直接固定在薄钢板蒙皮位置。

　　总体而言，这类圆柱形低压支撑绝缘子结构看似简单，却直接关系到柜内带电体的固定稳定性和绝缘可靠性。准确的三维模型不仅用于外观展示，更可用于干涉检查、母排布置、安装孔定位以及支撑间距校核。把不同规格的尺寸边界、连接方式和受力特点表达清楚，才能为后续成套设备设计和现场装配提供可靠依据。
