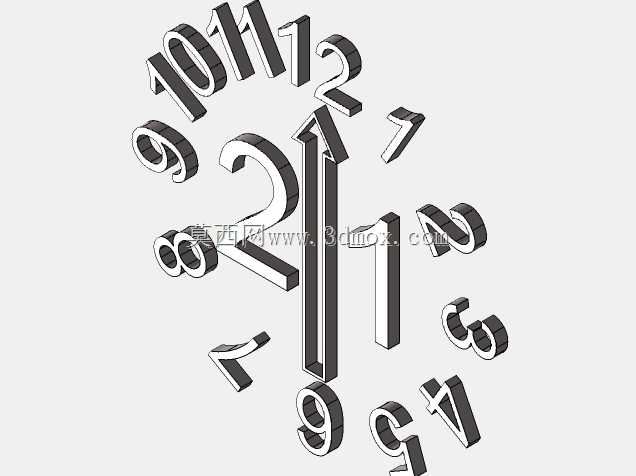

这套计时部件把数字刻度与指针作为核心视觉对象,采用立体字符替代传统印刷或蚀刻刻度,字符沿表盘圆周按读时顺序排布,每个数字自身具有厚度与侧壁,在光照下会形成明确阴影,使时间读取不再依赖平面印刷对比度。指针采用细长截面,在保证视觉穿透力的同时控制转动惯量,适合小直径表盘的低速走时机构。
从实际装配看,6.5mm的生产直径决定了它更偏向小型计时装置,例如便携仪表、嵌入式面板、桌面摆件或设备状态指示区。设计时需要先确定字符中心所在的分度圆,再把12个数字按30度间隔布置;数字不能简单竖直摆放,而要根据圆周位置调整朝向,使观察者从正面读取时每个字符都保持自然方向。字符厚度需要与整体直径协调,过厚会遮挡相邻数字并增加材料消耗,过薄则会削弱立体效果,注塑成型时还容易出现填充不足或脱模变形。
指针与数字之间必须保留安全间隙。分针、时针转动时扫过的环形区域不能与立体字符发生干涉,因此在三维建模阶段就要建立指针的极限旋转包络,检查最高点、最宽点与字符侧壁的距离。对于小型塑料钟面,这一间隙通常还要考虑成型收缩、装配偏心以及轴孔公差,不能只按理想零位判断。字符根部与表盘基体的连接应避免尖角,采用小圆角过渡可以降低应力集中,也有利于熔融塑料在型腔内流动。
材料选择上,塑料件需要兼顾表面质感、尺寸稳定性与成型流动性。字符侧壁较高,若壁厚不均,冷却后会出现缩痕或翘曲,直接影响数字排列的圆整度。设计时可把字符内部做成局部中空或加强筋结构,外表面仍保持完整立体造型;这样既减少用料,也能控制表面缩水。表盘中心的指针轴孔要与机芯输出轴匹配,孔位、孔径和轴向定位面决定指针是否等高、是否蹭到字符。若用于面板安装,还需在背部预留机芯容纳腔和定位柱,不能只关注正面造型。
读时逻辑也是结构设计的一部分。12、3、6、9四个位置通常承担方位锚点作用,可以在字高、厚度或颜色上与其他数字形成轻微区分,但不能破坏整体风格。指针截面不宜做成完全薄片,边缘可加微小倒角,避免注塑后边缘飞边过于明显,也能减少光线直射造成的眩光。数字的字体选择要服务于小尺寸识别,笔画过于复杂会在狭窄圆周上互相拥挤,过于纤细则在立体拉伸后强度不足。
在设备应用中,这类钟面并不只是装饰件。当它被嵌入控制台、实验装置或小型机台面板时,操作人员可以快速读取运行时长或班次时刻;在消费类桌面产品中,立体数字又承担外观识别功能。因此建模时既要把外观曲面做完整,也要把背面安装结构、轴孔配合、字符脱模方向和壁厚变化一并考虑。数字沿圆周排列后,单个字符的拔模方向未必完全一致,若采用整体注塑,需要确认分型线位置是否落在可接受的外观面上;若字符与表盘分体加工,则要增加定位槽、粘接面或热熔柱,并控制累计公差。
尺寸边界方面,小直径钟面对比例异常敏感。字高、指针长度、中心孔直径和外圈留白共同决定视觉平衡:数字过大,会让指针转动空间不足;数字过小,立体阴影难以体现;指针过长,尖端会逼近数字内缘;指针过短,又会削弱指向性。合理做法是先固定机芯轴孔和指针回转半径,再反推数字内缘位置,最后调整字符厚度与字宽。这样得到的结构既能满足真实装配,也能保持正面读时清晰。
