拉巴曼D2356HM6活塞环组结构设计

　　这套活塞环组件适配拉巴曼D2356 HM6机型，包含两道压缩环与一道刮油环，是内燃机燃烧室核心密封部件。整套环件在三维建模过程中严格遵循活塞环槽的装配边界，环体径向厚度、轴向高度与开口间隙均按实际工况匹配，避免装机后出现卡滞、密封失效或过度磨损问题。

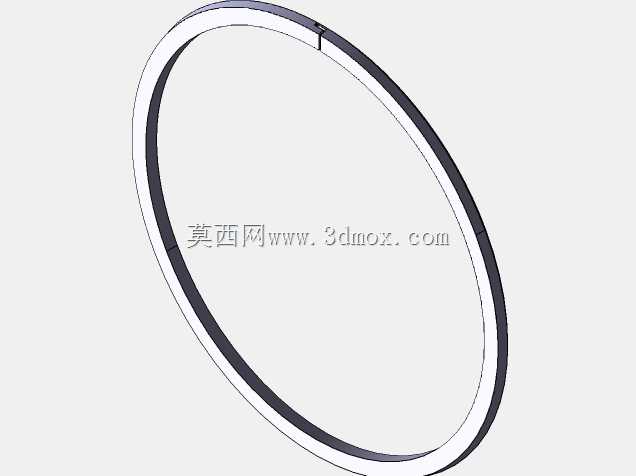

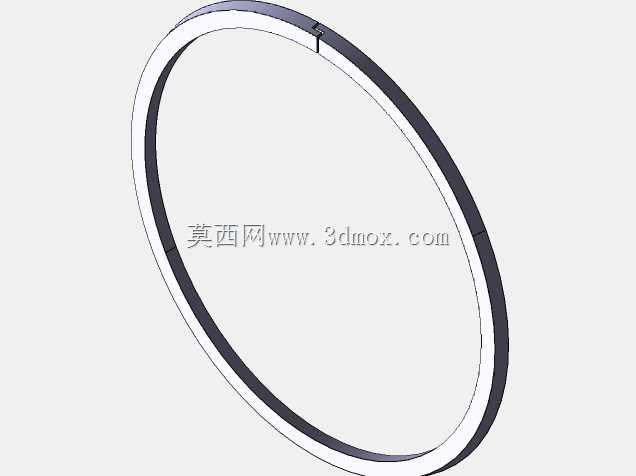

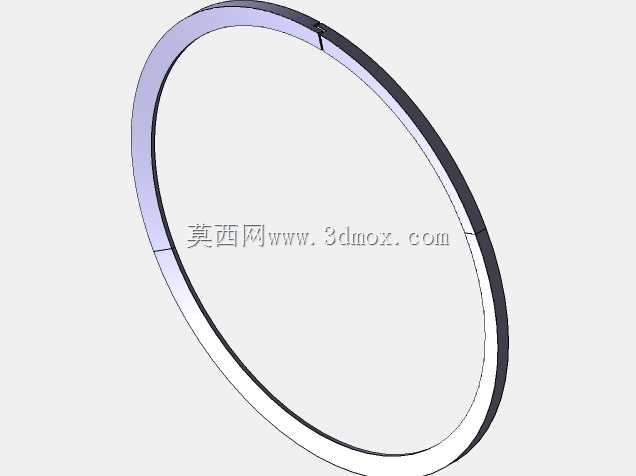

　　从实际使用场景来看，活塞环长期处于高温、高压、高频往复运动的环境中，第一道压缩环直接接触燃烧室爆发压力，因此建模时对环的外圆工作面、开口形状以及与环槽的侧向间隙做了重点还原。压缩环的核心作用是封堵活塞与气缸壁之间的间隙，阻止燃烧室内的高压燃气窜入曲轴箱，同时将活塞顶部吸收的热量传导至气缸壁，配合冷却系统完成散热。第二道压缩环除辅助密封外，还兼具刮除缸壁多余机油的功能，与第三道油环形成梯次配合。

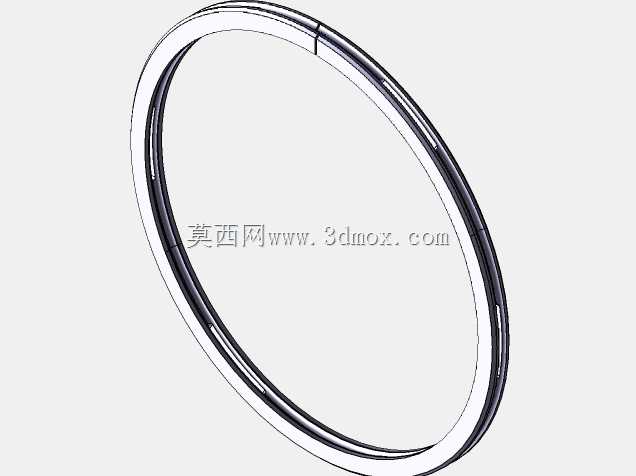

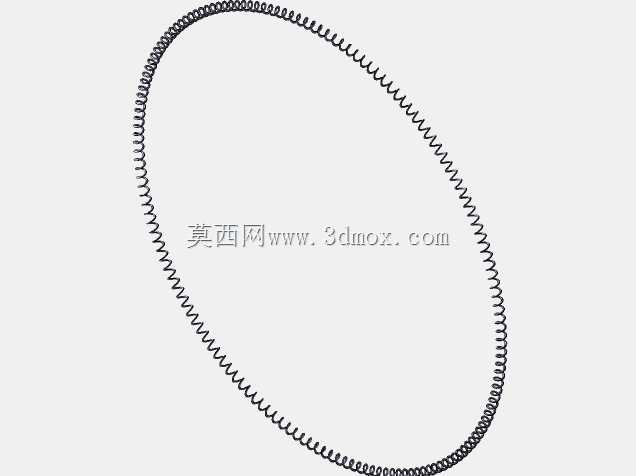

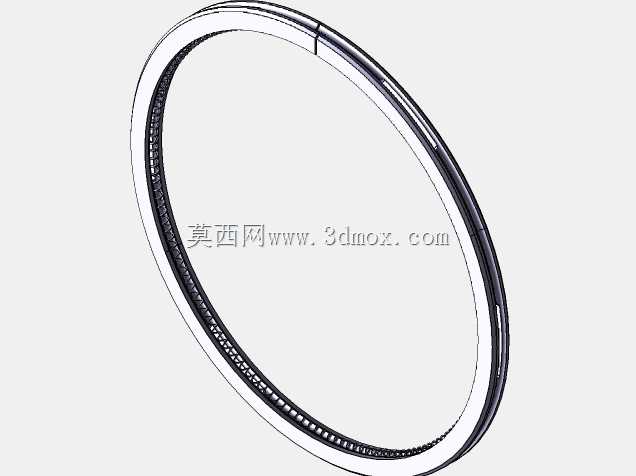

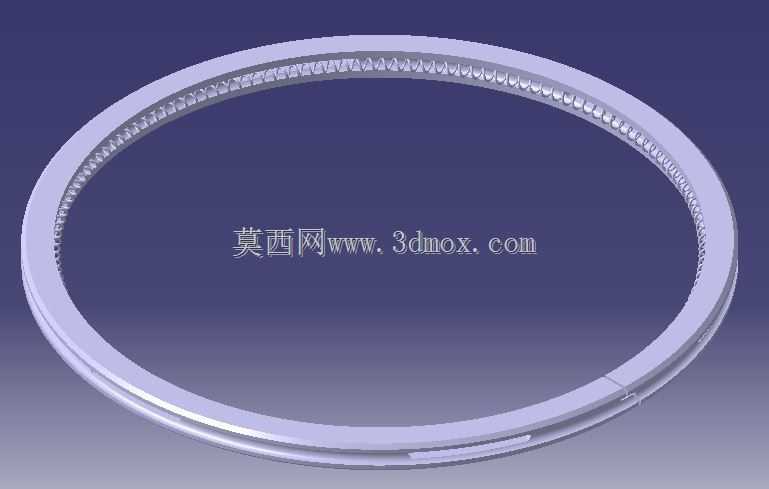

　　油环的结构设计带有明显的刮油特性，环体上的回油通路在模型中完整呈现。当活塞往复运动时，油环将气缸壁上多余的润滑油刮下，通过回油孔流回油底壳，既防止机油窜入燃烧室造成积碳，又能在缸壁保留均匀油膜，降低活塞与缸套的摩擦损耗。建模时对油环的刮油刃角度、环体弹性结构做了细节刻画，能够直观体现其布油与刮油的工作逻辑。

　　设计思路上，整套环组没有采用统一的截面形状，而是根据各环的功能分工区分结构：第一道环侧重耐高温与抗冲击，截面贴合燃气压力作用方向，利用工作时的气体背压增强密封贴合度；第二道环兼顾密封与控油，外圆工作面的微观形态在装配后能与缸壁形成稳定接触；油环则侧重刮油效率，结构上保证刮下的机油能够快速回流，避免在环槽内积留形成积碳。

　　安装边界方面，模型完整还原了各环与活塞环槽的配合关系，轴向间隙控制在合理范围内，既保证环件能够在槽内自由浮动，又不会因间隙过大导致泵油效应加剧。环的开口间隙是装配关键，模型中开口位置与形态符合装机要求，工作状态下受热膨胀后不会发生开口顶死，同时冷态下又能控制燃气泄漏量在允许区间。环体的外圆直径与气缸内径形成适配的配合公差，自由状态下环的外径略大于缸径，装入气缸后依靠自身张力紧贴缸壁，形成初始密封。

　　对于结构设计与设备选型人员而言，该三维模型可直接用于活塞组件的装配校验、运动干涉检查以及密封方案验证。通过模型能够清晰观察三道环的装配顺序、开口错位要求以及各环在活塞槽内的位置关系，避免实际装配中出现环口对齐、装反等问题。同时，模型也可用于教学演示，直观展示活塞环在发动机工作过程中密封、导热、控油三大核心功能的实现方式，为内燃机配件的结构优化与故障分析提供可靠的三维参照。
