W型直角安装角铁支撑构件

　　该构件属于典型的L型直角安装支架，在设备框架、柜体侧板、传感器固定座、轻型导轨转接以及钣金机架内部的跨面连接场景中使用频率较高。其核心作用是在两个相互垂直的安装面之间建立刚性连接，把分散的型材、板件或功能部件约束为稳定的空间结构，同时承担一定的剪切、拉伸与抗扭载荷。

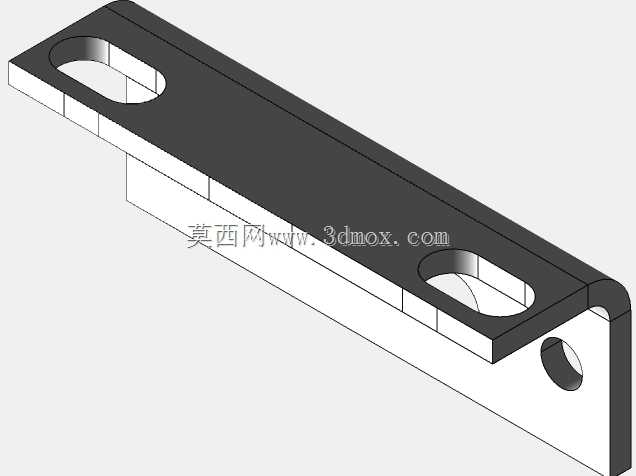

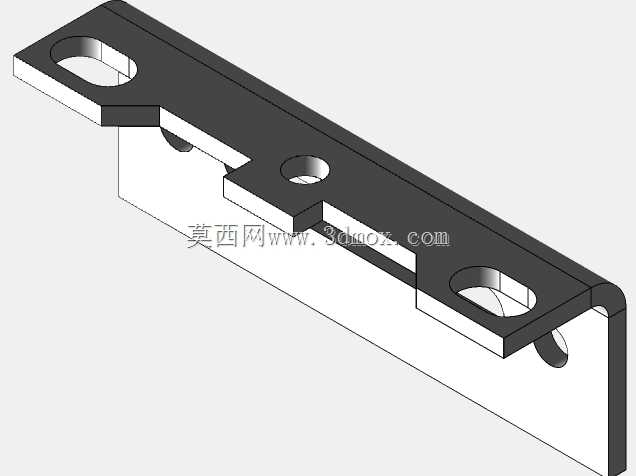

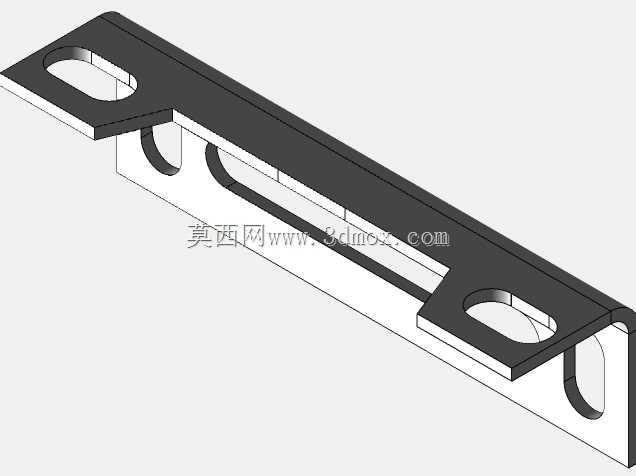

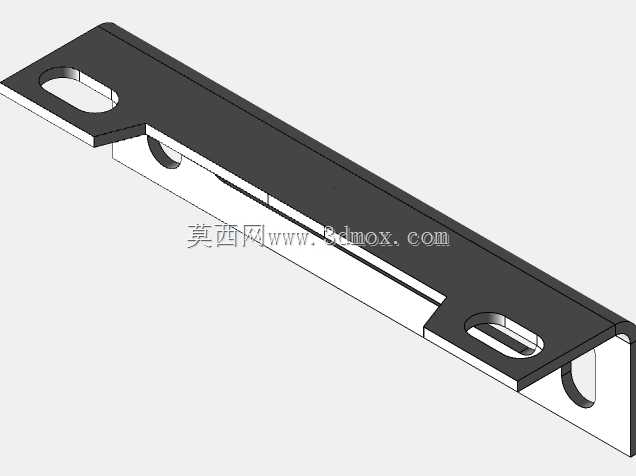

　　从结构形态看，零件由一块水平主板与向下弯折的垂直翼板构成，弯折处形成连续直角，避免了分体拼接带来的装配误差。水平板沿长度方向布置了多组安装孔，其中两端为长圆形腰孔，中间位置为圆孔。腰孔的设计允许安装时沿长度方向进行微量调节，能够补偿基体孔位加工偏差或现场装配累积误差；中间圆孔则用于精确定位，可配合销钉或螺栓限制支架相对基准面的转动与滑移。垂直翼板上同样预留连接孔位，用于与侧向构件贴合固定，使两个方向的紧固力形成闭环。

　　设计思路上，这种支架优先考虑的是安装适应性而非单纯追求最大承载。主板在孔位周边保留了足够的实体宽度，避免孔边距过小造成应力集中；弯折圆角控制在合理范围，既保证折弯工艺可行性，又减少锐角处的应力突变。板件边缘采用平直裁切，局部设置让位缺口，用于避让相邻零件的凸起、焊缝或线缆走向，使支架能够紧贴安装面而不发生干涉。

　　在实际选型与布置时，需要重点关注安装边界。水平方向的总长决定了支架能够跨越的孔距范围，腰孔长度决定了前后调节余量；板宽与翼板高度则影响接触面积和抗倾覆能力。若用于固定传感器、小型电磁阀或电气元件，垂直翼板的孔位应与被连接件的安装孔中心距匹配；若用于框架补强，则需确认支架背面与型材槽口、板边之间不存在碰撞。螺栓拧紧后，腰孔处会产生沿孔长方向的摩擦力，配合中间定位孔可形成“粗调+定位”的固定方式，这在多品种小批量设备装配中尤为实用。

　　建模过程中，直角折弯、孔位分布和缺口让位是还原零件特征的关键。先以平板轮廓为基础，再按折弯线生成垂直翼板，能够准确反映钣金件的展开与成型关系；腰孔与圆孔的位置需以同一基准标注，保证装配时孔系对正。对于结构工程师而言，这类零件虽然外形简单，但孔位策略、边距控制和折弯半径直接决定现场是否能够顺利安装。

　　在设备运行过程中，支架还会受到振动、温度变化以及紧固件松动趋势的影响。多孔位布局使受力点分散，连续折弯结构比两块平板拼接具有更好的整体刚度；当被连接件存在轻微震动时，L型截面能够提供额外的阻尼约束，降低连接部位的疲劳风险。若安装面本身平面度不足，支架的刚性翼板还可起到局部校形作用，使轻型构件保持相对垂直的姿态。

　　从维护角度看，该类支架的可拆卸性较好。松开水平板紧固件即可沿腰孔调整位置，松开翼板螺栓则可整体拆下，不需要大规模拆解周边结构。对于需要定期校准位置的检测元件、限位开关或小型气动组件，这种可调角码能够显著缩短调试时间。

　　总体而言，该构件围绕直角连接、位置补偿和现场适配三个核心需求展开，孔型组合兼顾定位精度与装配容差，折弯结构兼顾刚度与工艺性，适合在通用机械、自动化设备、电气柜集成和轻型工装中作为标准支撑连接件使用。
