DIN41307直角L型传感器安装支架

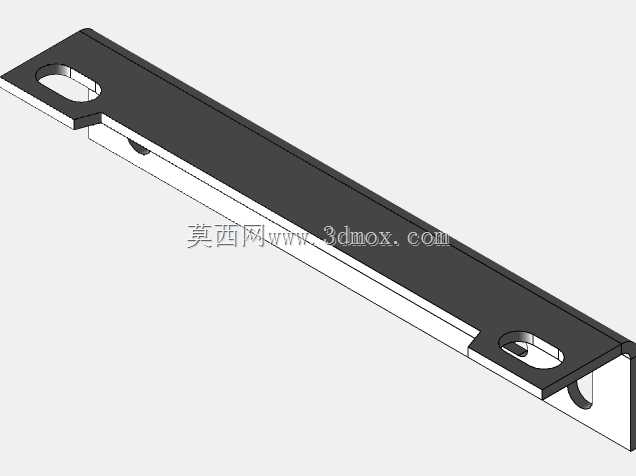

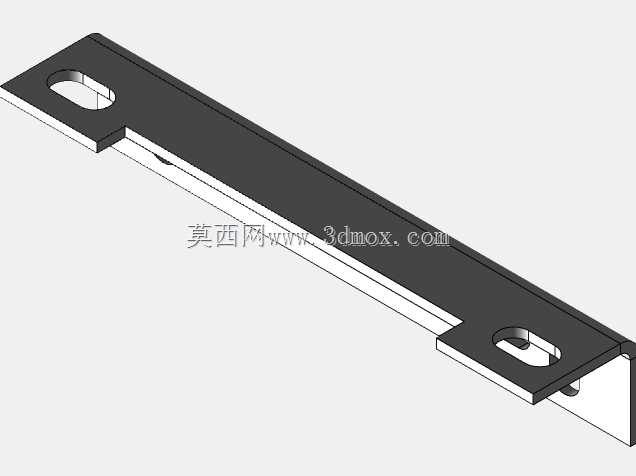

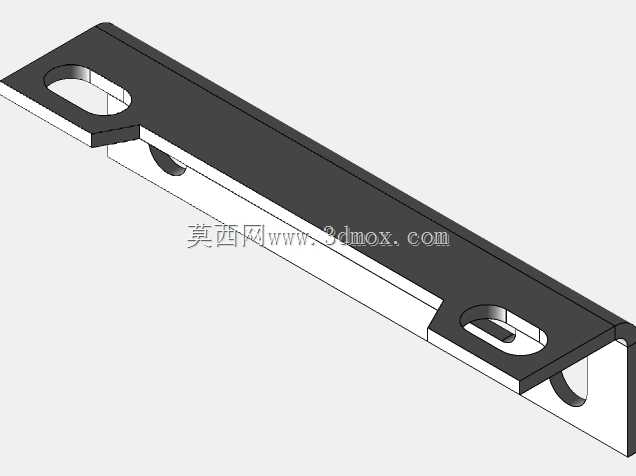

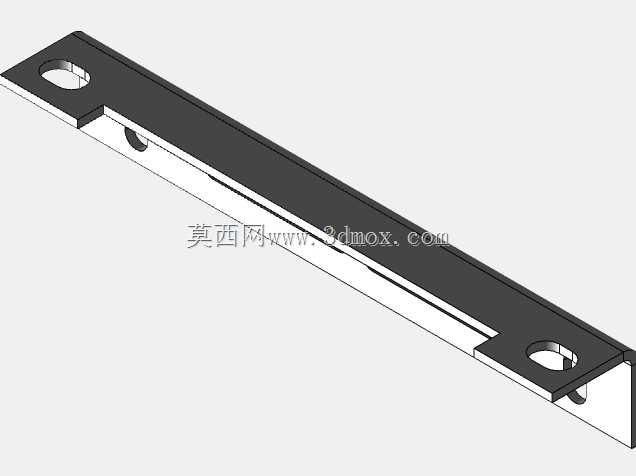

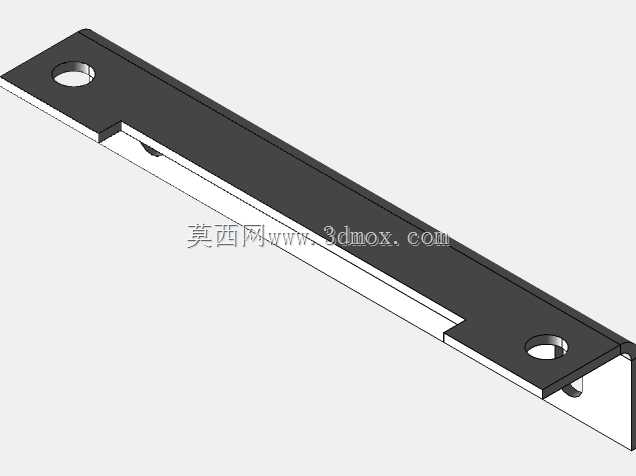

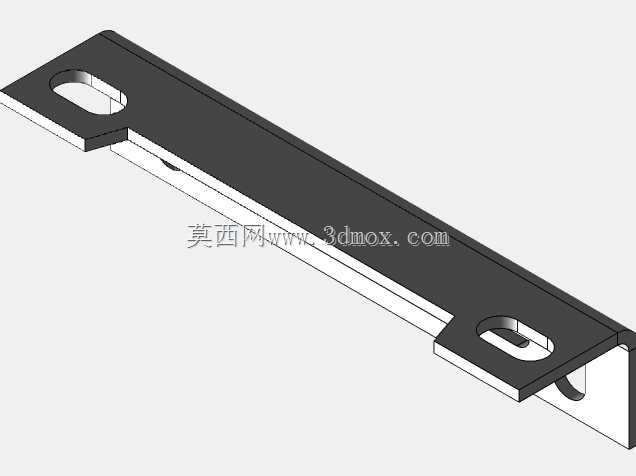

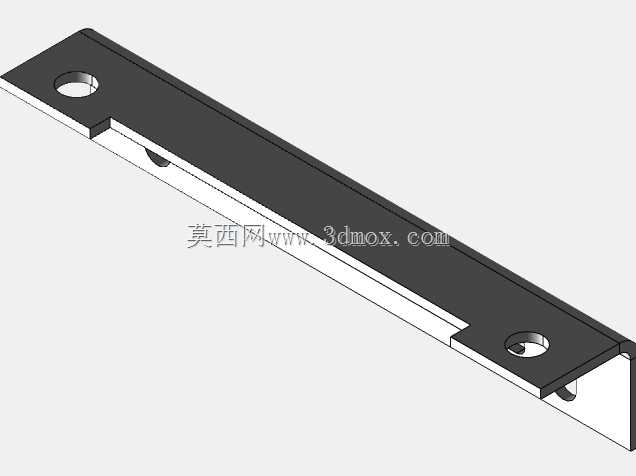

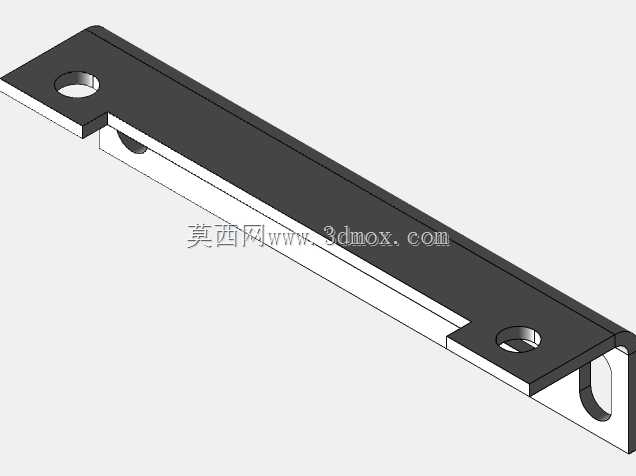

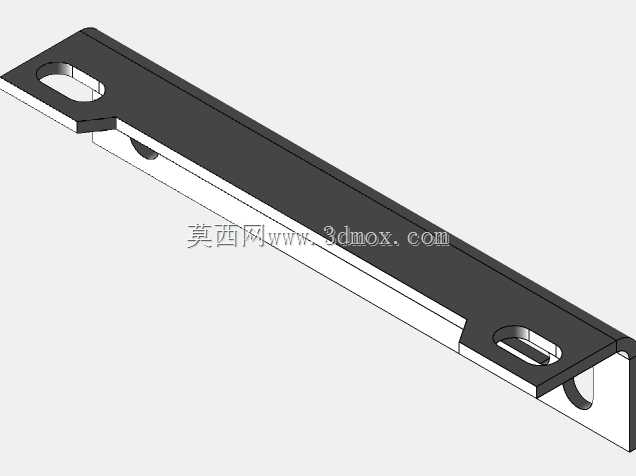

　　该款L型固定支座采用90度折弯成型结构，主体由长条形水平承载板与垂直限位板构成，水平板两端各开设一个同轴贯通安装孔，用于穿入紧固件完成被支撑件与安装基面的锁紧固定，孔位边缘做平整倒角处理，避免螺栓装配时出现刮伤螺纹、应力集中割损垫片的问题。水平板中段设置两处对称缺口，既可以减轻支座自身重量，也能为相邻排布的线缆、插接接头留出避让空间，防止装配过程中出现结构干涉。垂直板与水平板的折弯棱边保持连续平直，折弯圆角控制在合理范围，既保证转角处的结构刚性，也避免锐边对装配人员造成划伤。

　　从实际使用场景来看，这类支座常被用于工业传感检测工位，用来固定光电传感器、接近开关、小型限位检测元件，也可在电气柜内部承托小型接线端子排、轻量化信号模块。在自动化输送线的侧边检测位，支座可通过垂直板贴合在铝型材机架的立面，水平板向外延伸，将检测元件悬伸至工件经过的检测点位，无需额外加工复杂的转接基座，就能快速调整检测元件的朝向与伸出距离。在设备内部的狭小安装空间里，这种一体折弯的角件不需要拼接多块板材，装配时仅需锁紧两组紧固件即可完成固定，能有效减少现场装配的工序耗时。

　　设计过程中优先考虑了安装边界的适配性，水平板的长条形布局让两端孔位拥有较大的中心距，锁紧后支座整体抗扭转能力更强，即便被固定元件受到轻微的工件触碰、气流扰动，也不易出现角度偏移。垂直板的高度经过匹配设定，既能保证与安装基面有足够的贴合接触面积，分散锁紧时的压应力，也不会过度占用水平板下方的走线空间。板件厚度选型兼顾刚性与轻量化，在承受常规检测元件重量的工况下，不会出现板面下弯、折弯角张开的变形问题。

　　孔位的尺寸设定适配常用的标准紧固件，装配时可搭配平垫、弹垫使用，保证长期运行工况下锁紧力稳定，降低设备震动导致的松脱风险。板面整体平整无凸起，被固定元件可以完全贴合在水平板表面，不会因为板面翘曲出现安装倾斜，保证检测元件的检测面与待检测工件保持预设的平行或垂直角度。支座的折弯处没有多余的焊接接缝，不存在焊缝虚焊、焊渣残留的隐患，整体结构一致性更好，适合批量设备的标准化装配。

　　在不同的安装工况下，该支座既可以正装让水平板朝上承托元件，也可以反装让水平板朝下吊挂元件，还能将水平板贴合在安装基面、垂直板向外伸出作为侧向限位挡边使用，适配多种不同的布局需求。两端的安装孔预留了一定的位置调节余量，装配时可以沿孔位轴向微调支座的固定位置，方便现场校准检测元件的检测距离，无需在基面上重新钻孔攻丝。

　　从结构受力角度分析，长条形水平板的受力点集中在两端孔位之间，中部的缺口在去除多余材料的同时，并未切断板件的主要受力传力路径，板件两侧剩余的筋条依然可以承担弯曲载荷，保证整体的承载能力。垂直板与水平板的连接转角是整个支座的核心受力部位，一体折弯的工艺让该部位保留连续的金属纤维组织，相比拼接焊接的角件拥有更好的抗疲劳性能，在设备长期运行产生的反复震动工况下，转角处不易出现开裂失效。

　　这类标准化的安装支座不需要针对每台设备单独定制异形固定件，设备设计人员可以直接将其纳入标准件库，在三维布线、结构布局阶段直接调用，缩短整机的设计周期。装配人员在现场维护时，也可以快速拆卸更换，不需要对周边其他部件进行大范围拆解，降低设备维护的停机时长。
