变压器电抗器用折弯固定支座结构

　　该折弯支座主要面向变压器、电抗器的柜体内部安装场景，用于在铁芯、绕组组件与柜体底板、安装梁之间建立刚性连接，同时承担定位、限位与辅助承重作用。在成套输配电设备里，这类支座常布置在器身底部四角或侧向支撑位，既要抵消设备运行中因电磁振动产生的交变载荷，也要为现场装配预留足够的操作空间。

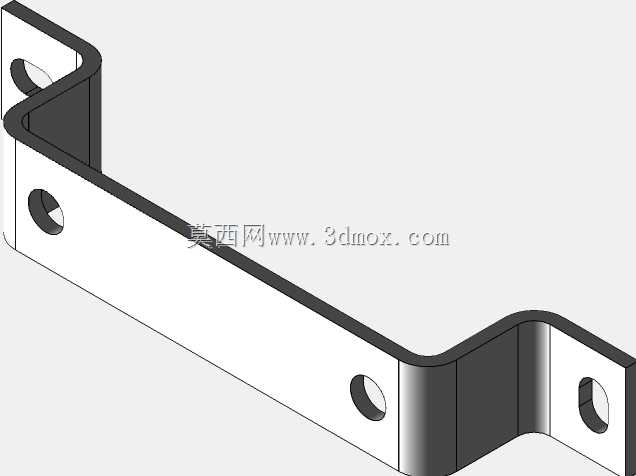

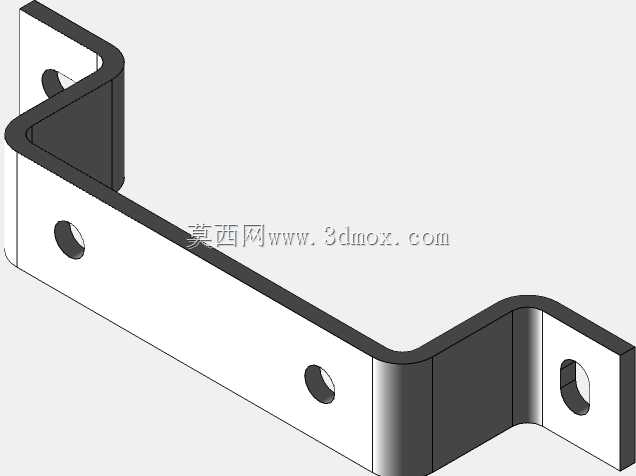

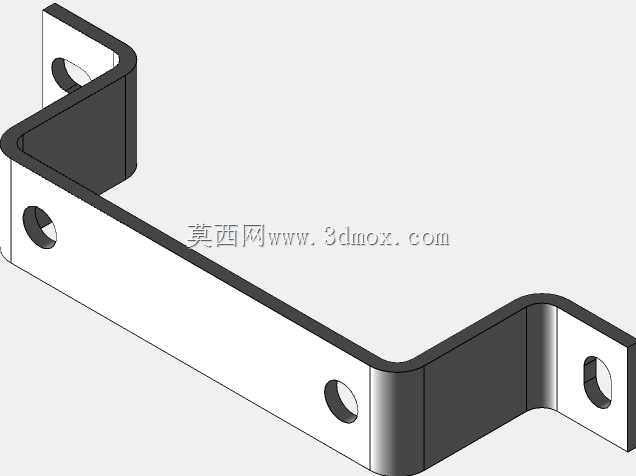

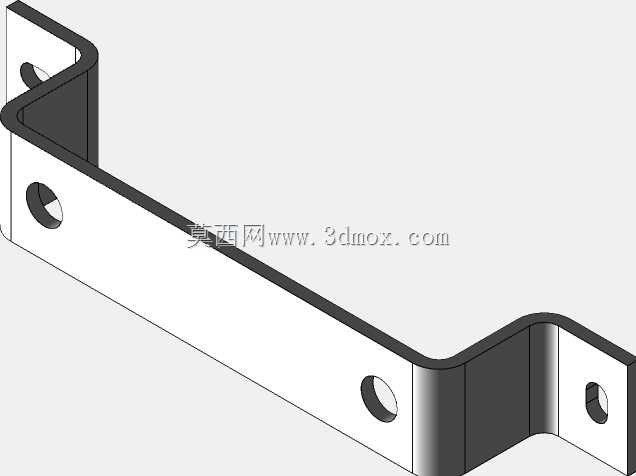

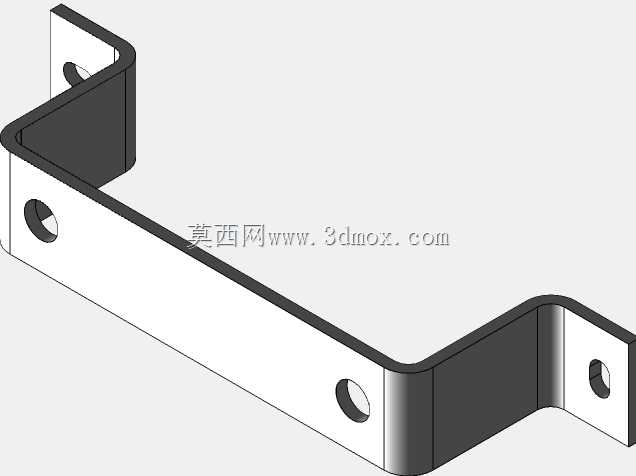

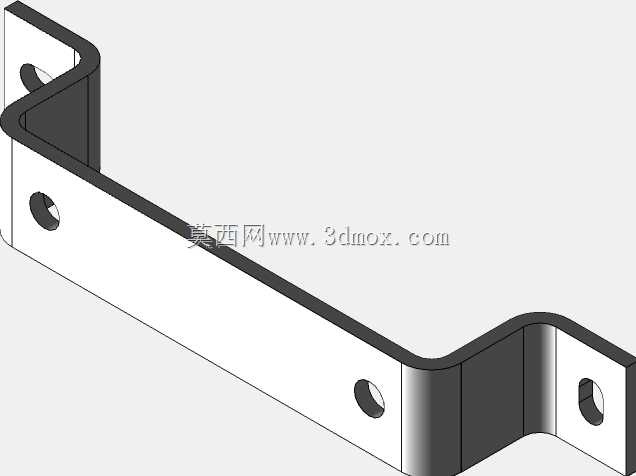

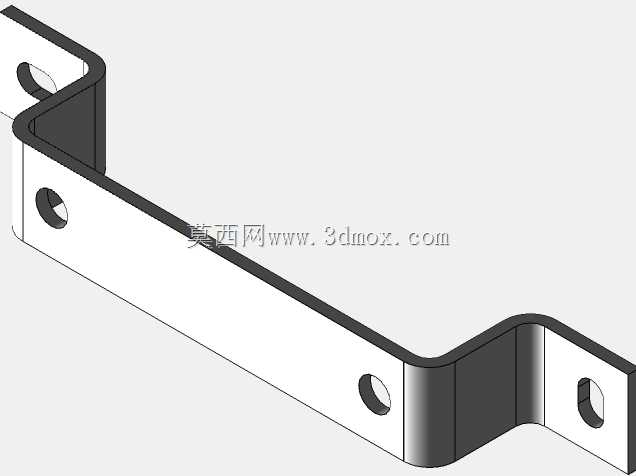

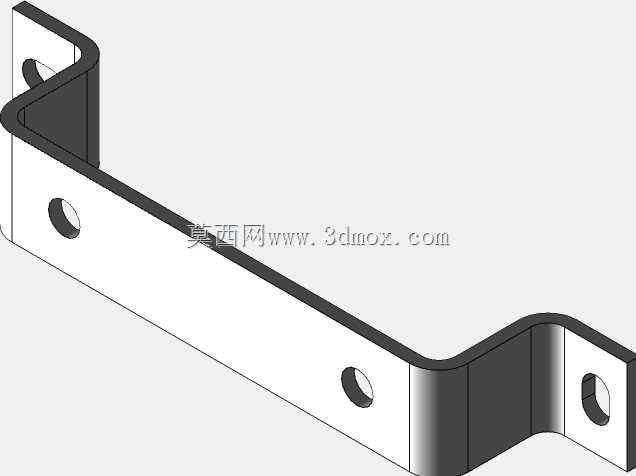

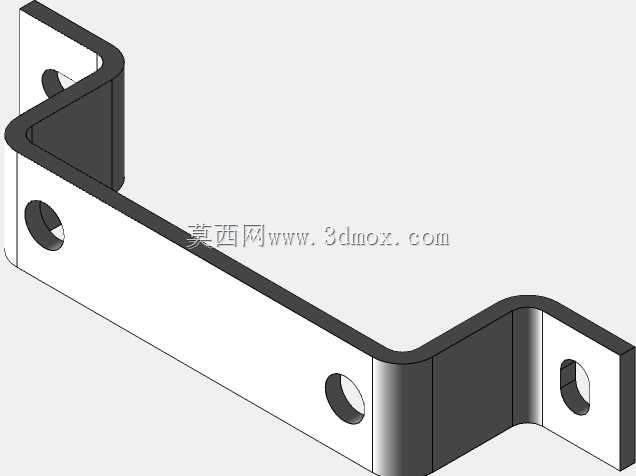

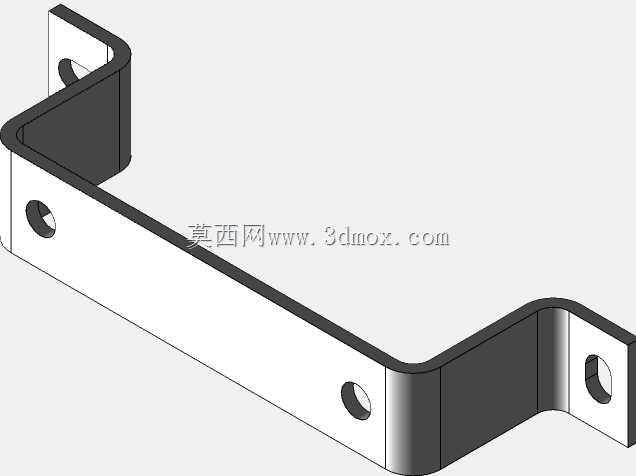

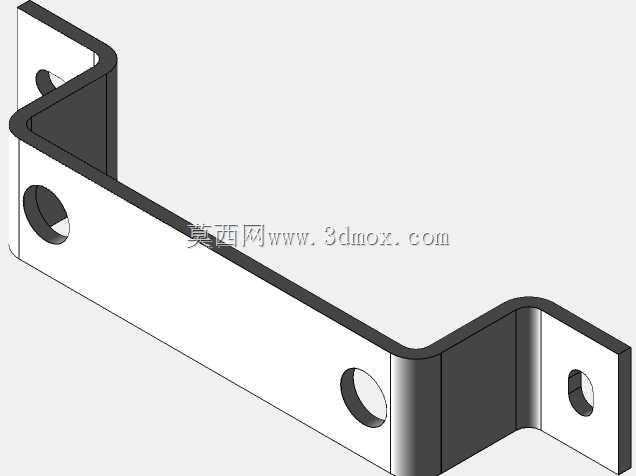

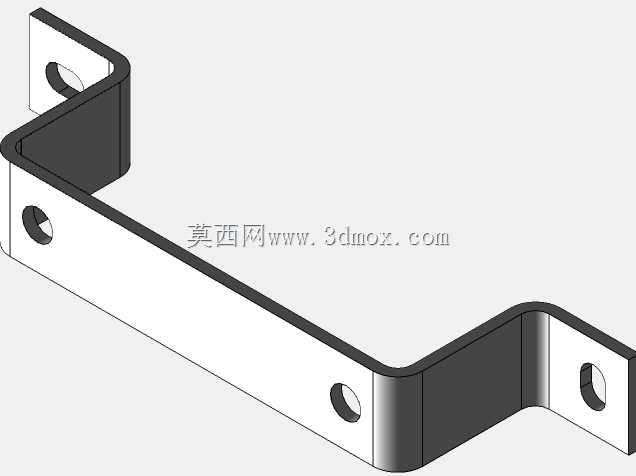

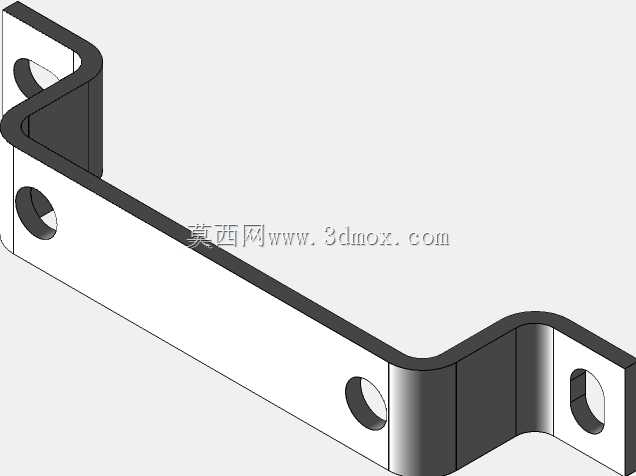

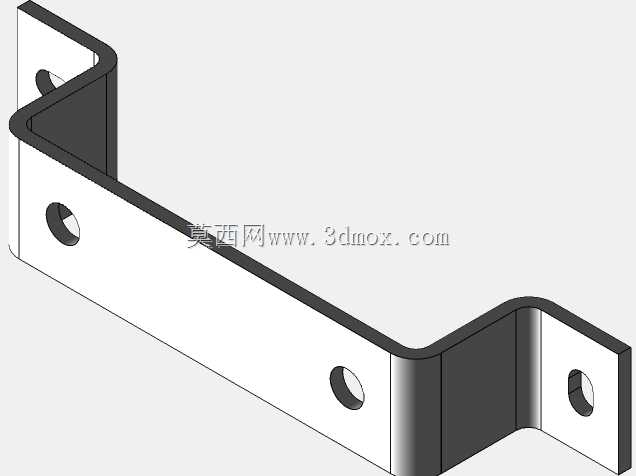

　　从结构形式看，零件采用多道折弯成型，整体呈阶梯状Z形轮廓，平板段与立板段过渡处保留折弯圆角，可避免应力集中。各安装面上的通孔位置经过排布，能够同时适配变压器夹件、电抗器底座以及柜体安装面的连接需求；孔边距与折弯边之间留有安全距离，保证螺栓穿入、扳手旋拧时不会与折弯壁发生干涉。端部翻边结构在不显著增加板厚的前提下提升了局部刚度，使薄板件在长期振动环境下不易出现翘曲变形。

　　设计思路上，这类支座优先考虑装配工艺性与受力合理性。板面展开后为规则钣金轮廓，适合激光切割或数控冲裁下料，再通过折弯机一次或多次折弯完成，无需额外焊接工序，有利于控制变形并提高批量一致性。折弯高度差根据器身与柜体之间的绝缘距离、走线空间以及散热通道确定，使绕组下方保留必要的空气流通间隙，也为接地排、接线端子等周边元件让出位置。

　　安装边界方面，水平段贴合面需要与柜体支撑面保持平面接触，孔位对应螺栓规格后，装配时可通过平垫、弹垫或防松螺母实现紧固。立板方向的连接孔用于与变压器或电抗器本体的夹件、支架对接，其中心高决定器身最终安装高度；在三维建模时，需要把折弯半径、板材厚度、孔位公差以及装配后螺栓头、螺母的占用空间一并纳入检查，避免出现贴合不实或装配间隙不足的问题。

　　实际工程应用中，该类支座还需与绝缘垫、减震垫配合使用。若设备运行振动较大，可在支座与柜体之间加入弹性垫层，以降低铁芯磁致伸缩引起的噪声传递；若用于大电流电抗器附近，则要关注支座材料与镀层的选择，减少局部涡流和锈蚀风险。模型中各折弯段长度、孔径与相对位置可直接作为结构细化和干涉检查的参考，帮助设计人员在柜体布局阶段确认器身固定方式、检修空间以及与母排、线缆的安全距离。
