客车用矩形倒车警示照明灯具结构

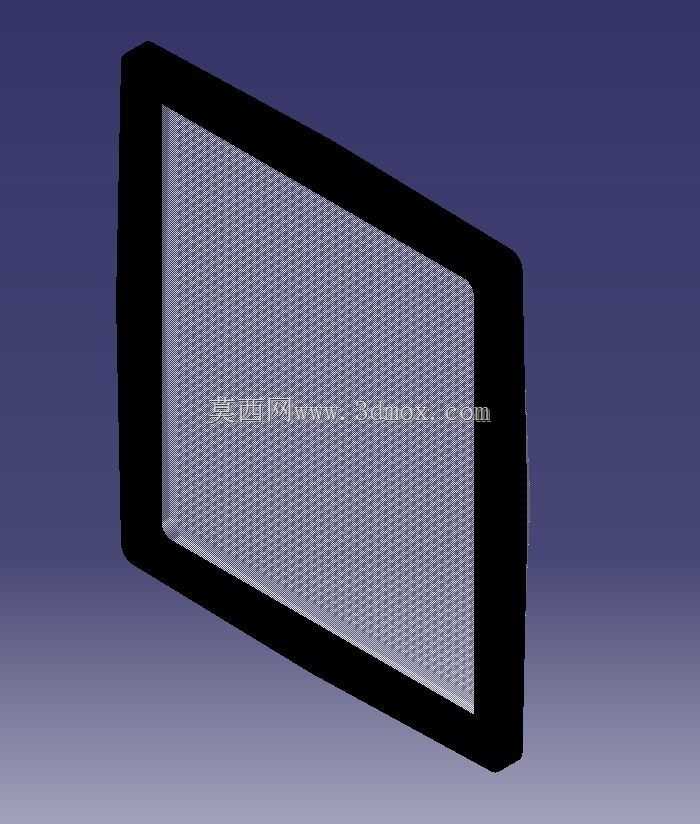

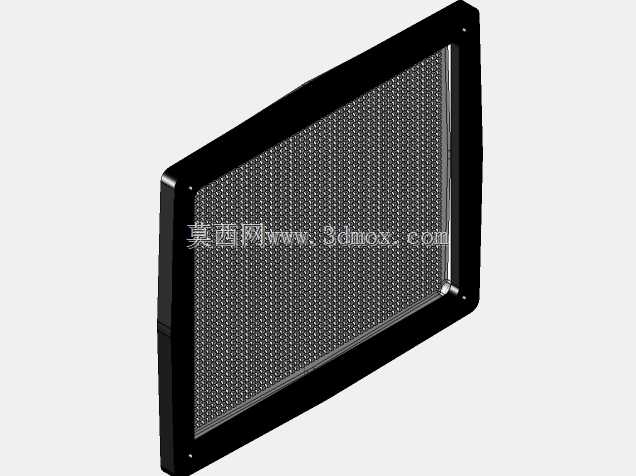

　　该灯具面向客车尾部倒车照明与后方警示场景设计，整体采用薄型矩形结构，适配车身尾部平直蒙皮的安装空间。灯具正面为大面积透光面罩，边框做窄边处理，在有限外廓尺寸下尽量扩大有效发光区域，提升倒车时车尾近区的照度覆盖。壳体边缘预留连续安装孔位，可通过紧固件直接固定于车身尾部预留安装面，安装边界与车身开孔匹配，减少后期改制工作量。

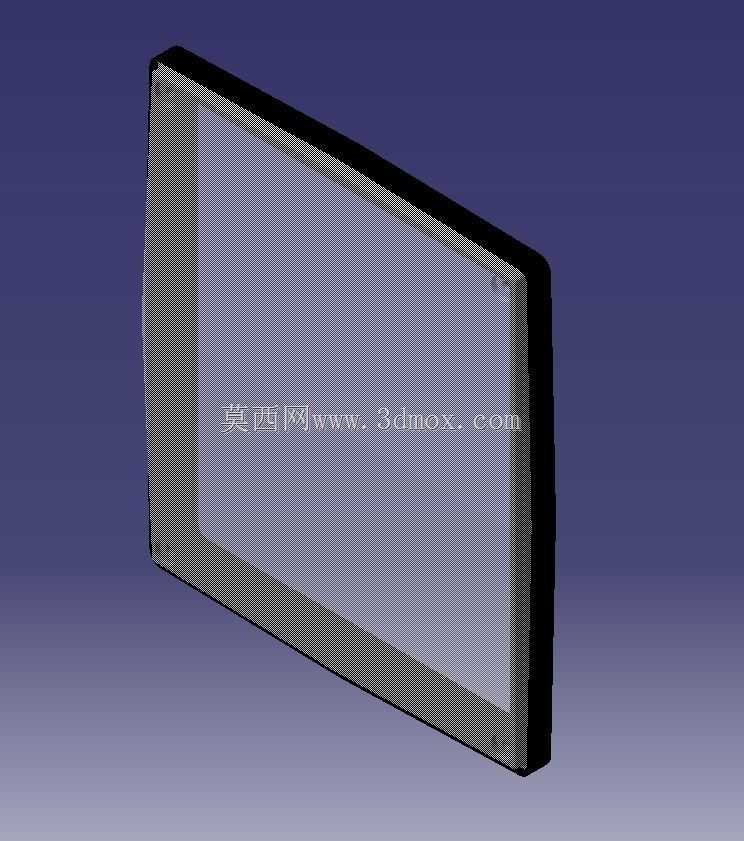

　　从功能实现角度看，灯具在倒车工况下点亮，为驾驶员提供车辆后方近距离路面与障碍物的照明补充，同时通过醒目的发光状态向后方人员与车辆提示车辆处于倒车状态。结构设计中将透光面罩与后部壳体做分层处理，面罩承担透光与外侧防护作用，后部壳体承担内部器件容纳、安装定位与密封支撑作用，两者配合形成封闭腔体，降低行车过程中泥水、粉尘侵入内部的概率。

　　在整车布置中，这类灯具通常安装于车尾侧部或后围中部区域，安装面需保持平整，以保证灯具压紧后贴合可靠。灯具外廓方正，厚度方向尺寸紧凑，不会过多占用车尾内部空间，也便于与后围骨架、线束走向进行协调。接线区域位于壳体后侧，线束可沿车身骨架内侧敷设，装配时能够直接完成插接与固定，符合客车尾部灯具的常规装配流程。

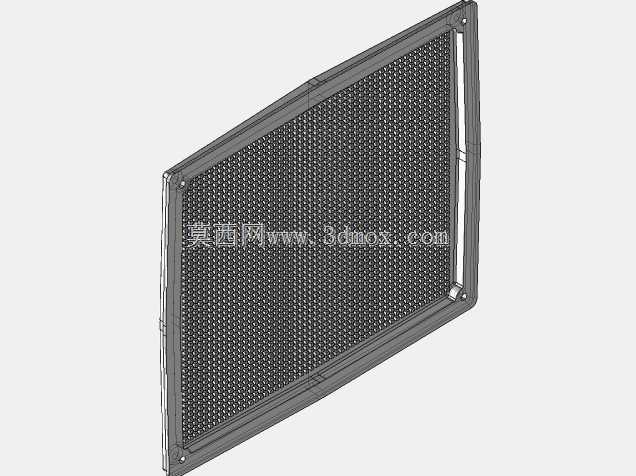

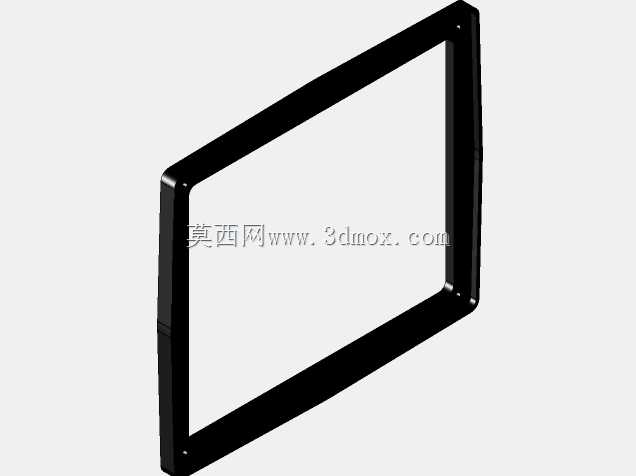

　　结构细节上，灯具四角做过渡处理，避免尖锐棱角在装配与维护过程中造成划伤，也有利于降低应力集中。面罩表面保持平整，便于日常清洗与外观维护。边框宽度均匀，既保证面罩压紧固定所需的结构强度，也控制整体重量，降低长期行车振动条件下对安装点的载荷。壳体背部设置加强筋与安装柱，安装柱位置与车身安装点对应，能够承受车辆行驶中的振动与冲击，维持灯具位置稳定。

　　针对倒车照明的实际使用需求，发光区域在矩形面罩内尽量居中布置，使光线投射范围集中于车辆后方作业区域。灯具点亮后形成明确的倒车信号，配合倒车提示音使用，能够增强场站、装卸区等低速场景下的作业安全性。对于结构设计人员而言，该模型可直接用于车尾灯具布置校核，检查灯具与后围蒙皮、骨架、周边附件的空间关系；对于整车装配人员，可依据安装孔位与背部结构确认紧固件规格、密封垫布置以及线束插接方向。

　　在选型匹配时，需要重点核对灯具外轮廓尺寸与车尾预留区域的长宽边界，同时确认安装孔间距是否与车身支架一致。由于灯具采用矩形薄型化方案，其厚度方向对车尾外凸尺寸影响较小，适合对后围平整度要求较高的车型。模型中壳体与面罩的分件关系清晰，能够用于后续密封结构、固定方式以及内部光源布置的进一步细化，也可为同类车尾警示照明灯具的改型设计提供参考。
