三角式车辆尾部反射警示标识结构

　　在道路车辆被动安全系统中，车尾三角反射器属于不需要外部供电的光学警示部件。它的核心作用不是主动发光，而是利用后方车辆前照灯照射到反射面后形成的定向回射，让驾驶员在较远位置就能识别前方车辆轮廓、宽度边界以及静止或低速状态。这类部件在挂车、货车尾部、农用机械、工程作业车辆以及低速特种设备上应用十分普遍，尤其在夜间无路灯、隧道出入口、雨雾天气等视线受限时，能够补足尾灯亮度不足或被泥水遮挡的情况。

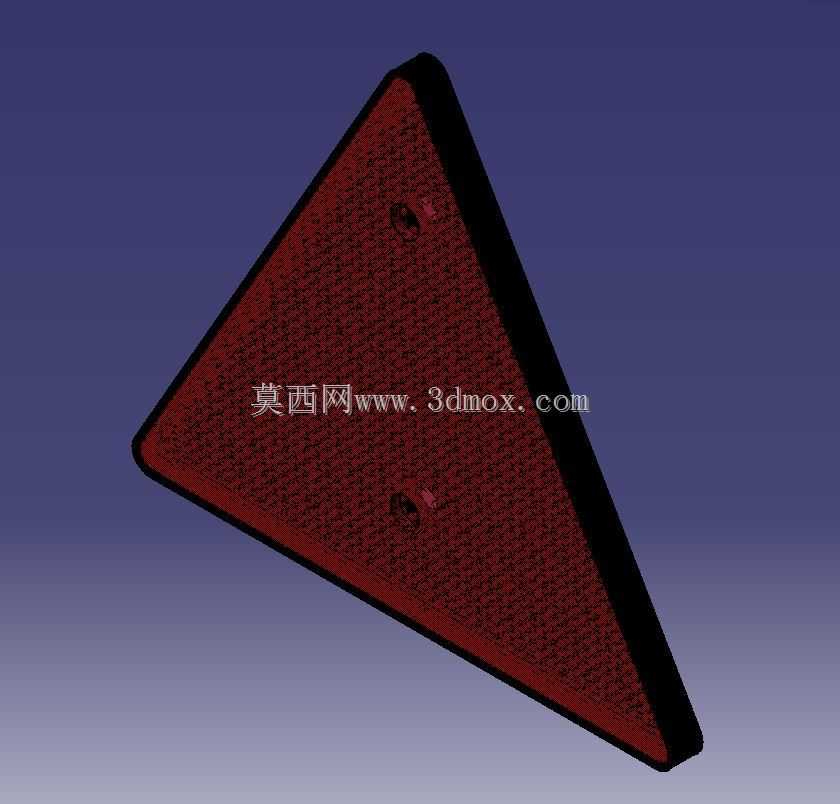

　　从结构形态看，该反射件采用近似等边三角形的外轮廓，这种形状本身就带有强烈的警示语义。与圆形或矩形回复反射器相比，三角造型在后方驾驶员视野中更容易被快速识别为危险、慢行或车辆尾部边界信号。反射面主体为红色，红色在交通信号体系中代表禁止、警示和尾向识别，能够与前白、侧黄等灯具颜色形成明确区分。模型中反射面并非简单平板，而是带有微结构纹理的光学区域，这些细密纹理承担着把入射光线按接近原方向反射回去的任务；如果只做光滑红板，光线会发生镜面反射或漫散射，回射效率大幅下降，后方车辆接收到的亮度会明显不足。

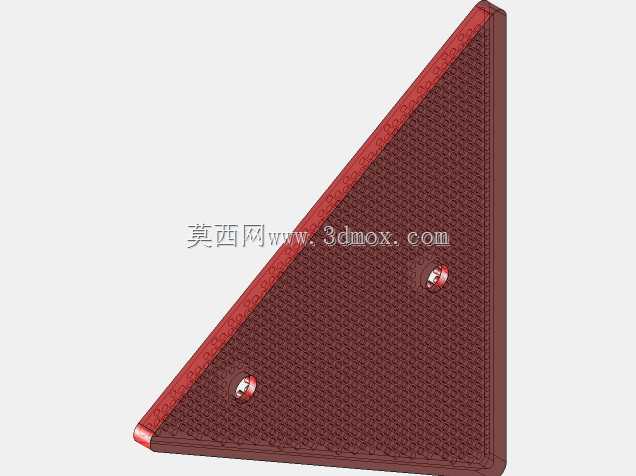

　　设计这类零件时，首先要平衡光学性能与安装可靠性。三角形边缘做了包边和厚度过渡，既保护内部反射微结构不受磕碰，也为背部安装柱提供连接基础。模型背面可见两个凸起的安装柱，这种结构通常用于与车身钣金、支架或灯座上的预留孔配合。安装柱的位置不能随意布置：过于靠近边缘会削弱局部强度，车辆振动时容易产生裂纹；过于靠近中心又会影响反射面有效区域，并可能在正面形成缩痕或光影不均。两柱沿三角面的对称关系布置，有利于装配时防错，也能让紧固件受力更均匀。

　　在整车布置中，反射器的安装边界需要重点校核。第一是高度边界，三角反射面应处于后方车辆正常前照灯照射范围内，过低容易被路面起伏、泥水或后防护装置遮挡，过高则可能超出货车、挂车尾部法规规定的可视区域。第二是角度边界，反射面并非可以任意倾斜安装，它需要与车辆纵向基准面保持近似垂直，并控制左右偏角和俯仰角；偏角过大时，入射光不能有效回到后方驾驶员视线位置，警示距离会缩短。第三是空间边界，背部安装柱、紧固件和线束或支架之间要预留装配工具空间，不能出现柱位与钣金加强筋干涉的问题。

　　从材料与工艺角度，红色反射区通常采用透光性良好的光学树脂，通过模具成型出阵列微棱镜或立方角反射结构。外层边框则承担耐冲击、耐紫外线和尺寸稳定的作用。长期户外使用中，材料会受到日晒、温差、砂石冲击和清洗剂侵蚀，因此结构上不能只追求轻薄。模型中三角形外缘有连续黑色边框，一方面形成视觉对比，使红色三角轮廓更清晰；另一方面也相当于一圈加强筋，降低薄片状反射面在热胀冷缩和振动条件下翘曲的风险。

　　在三维建模阶段，不能只把它当作一个外观三角形处理。反射面的微纹理如果全部按真实微观结构建模，数据量会急剧增加，普通装配评审并不需要这种精度；工程上通常用外观纹理面加简化区域表示，同时在图纸或技术说明中定义光学花纹区域。背部安装柱则需要给出拔模斜度、根部圆角和柱端导入结构，否则注塑后脱模困难，装配时也不易对准孔位。柱根圆角尤其关键，因为车辆行驶中的振动载荷会在尖角处形成应力集中，长期使用后可能导致断裂。

　　实际选型时，工程师还会把它与周边尾灯、牌照板、后保险杠和反光标识一起考虑。若车尾已经布置大面积回复反射标识，三角反射器仍可能作为独立安全件存在，因为它具有形状识别优势；若安装空间狭窄，则要确认三角形外接圆尺寸是否与支架孔位匹配，并校核拆下尾灯或护板后是否能够伸手完成紧固件操作。对于挂车类产品，左右两侧和尾部的反射器还需形成连续、对称的视觉边界，避免后方车辆误判车宽。

　　该模型的价值在于把光学警示功能、三角形外观语言、背部安装柱和边框加强关系整合在同一个结构中。结构设计人员可以据此检查安装面贴合度、柱位孔距、外轮廓避障以及与相邻灯具的视觉协调；工艺人员可以评估边框厚度、浇口位置、熔接痕对反射面的影响；整车安全工程师则可以围绕夜间可视距离、照射角范围和尾部识别效果进行布置验证。看似简单的红色三角件，实际上连接着光学效率、车辆安全、装配工艺和长期耐久等多个工程环节。
