环形曲面叶片式拉德传感结构

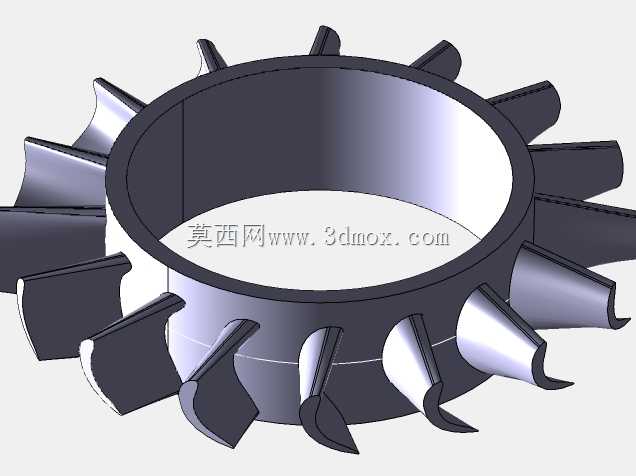

　　该结构以环形基体为承载核心，外缘沿周向均匀布置多片空间扭转叶片，整体形成连续的轮缘式传感界面。叶片并非简单平板，而是在径向、周向和轴向三个方向同时发生曲率变化，前缘与后缘存在明显高度差和扭转角，这种造型有利于在流体经过时形成稳定、可重复的扰动特征。基体内部保留完整中空通道，既减轻整体质量，也为轴系穿装、线缆布设或介质流通留出边界。从工程使用角度看，这类结构常布置在需要感知流动状态、转速变化或周向位置反馈的设备中，叶片外缘可与检测元件形成周期性耦合，环形内孔则决定其与转轴、套筒或管路的配合关系。设计时首先要约束的是内孔直径与端面宽度，因为这两项直接决定安装空间；其次是叶片数量、叶尖外圆和叶根过渡圆角，它们影响信号分辨率、

　　流阻水平以及应力集中程度。模型中叶片根部采用顺滑曲面与外环连接，避免尖角造成的疲劳薄弱区；叶尖收窄并保留一定厚度，兼顾气动外形与结构刚性。对于实际选型而言，不能只看外观是否完整，更要确认相邻叶片之间的周向节距是否一致。节距均匀性关系到脉冲间隔稳定性，若用于转速或相位检测，任何明显的周向偏差都会转化为测量误差。叶片的曲面方向也需要与介质流向匹配：正向通过时，曲面能够引导流体平顺贴附，降低分离和涡脱带来的随机噪声；反向安装则可能造成冲击增大、信号幅值波动。因此在装配阶段应通过键槽、定位平面或非对称安装边明确方向，不能仅依赖目视判断。结构强度方面，环形本体承担主要支撑作用，叶片属于外伸薄壁特征，在高速旋转或脉动流场中会承受周期性弯曲载荷。

　　根部圆角和壁厚需要协同控制：圆角过小会在叶根形成高应力区，壁厚过大又会增加转动惯量并削弱中空通道的有效空间。若应用在较高转速场合，还应结合材料密度复核整体动平衡水平，必要时在环体上预留去重区域。该三维结构对建模质量要求较高，尤其是多片叶片之间的阵列一致性和曲面连续性。叶片表面若出现褶皱、接缝或法向突变，不仅影响后续数控加工或增材制造，也会改变局部流动状态。合理的做法是先建立单片叶片的引导线与截面，再通过周向阵列得到完整轮缘，最后统一处理叶根与外环的合并关系。这样既能保证各叶片几何一致，也便于后期调整叶片数量而不破坏主体参数。安装边界上，应重点核对内孔与配合件的间隙、两侧端面的轴向定位以及外圆叶片与周围壳体的安全距离。

　　叶片尖端与壳体之间的间隙过小，容易在热膨胀或振动下发生擦碰；间隙过大，则会降低检测耦合效率或使流体泄漏增加。端面定位面需要具备足够平面度，以保证环形结构旋转时不产生过大端面跳动。对于需要密封或隔离的场景，还可在中空内孔外侧增设配合台阶，但不应破坏叶片根部的传力路径。总体来看，该结构的价值在于把周向均匀叶片、环形安装基体和曲面导流特征整合为一体，既承担机械安装功能，又为传感检测提供稳定的物理界面。结构设计的关键不在单件叶片是否复杂，而在所有叶片共同形成的周期性、对称性和可装配性是否满足设备长期运行要求。
