工业级手动直通式截止水龙头结构

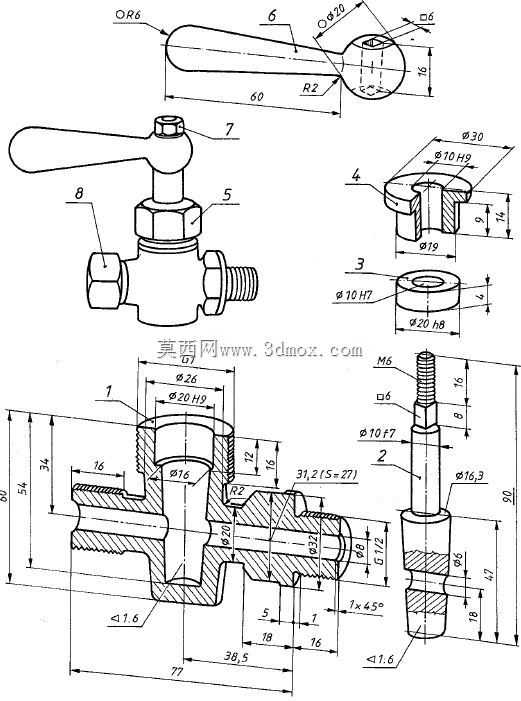

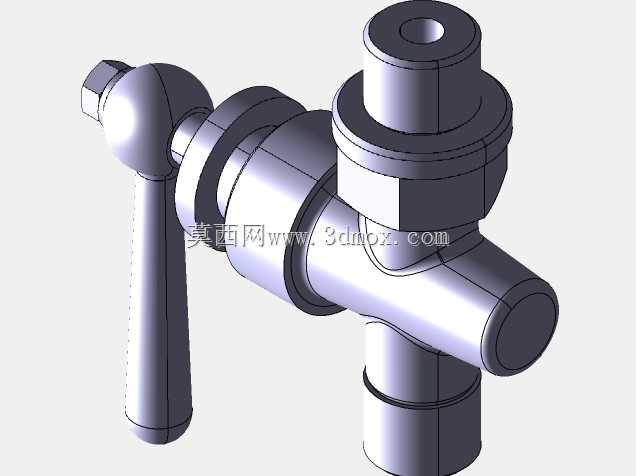

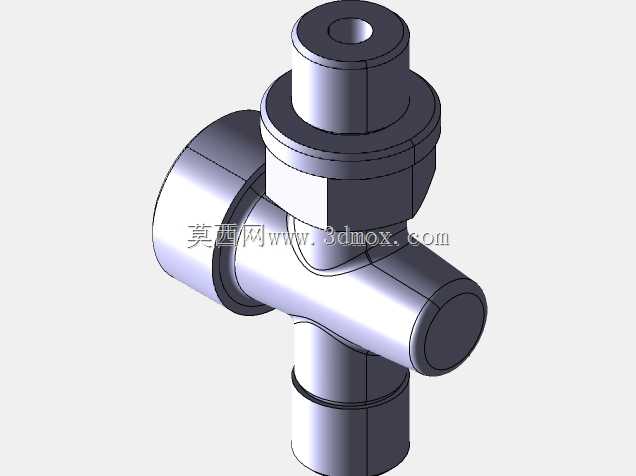

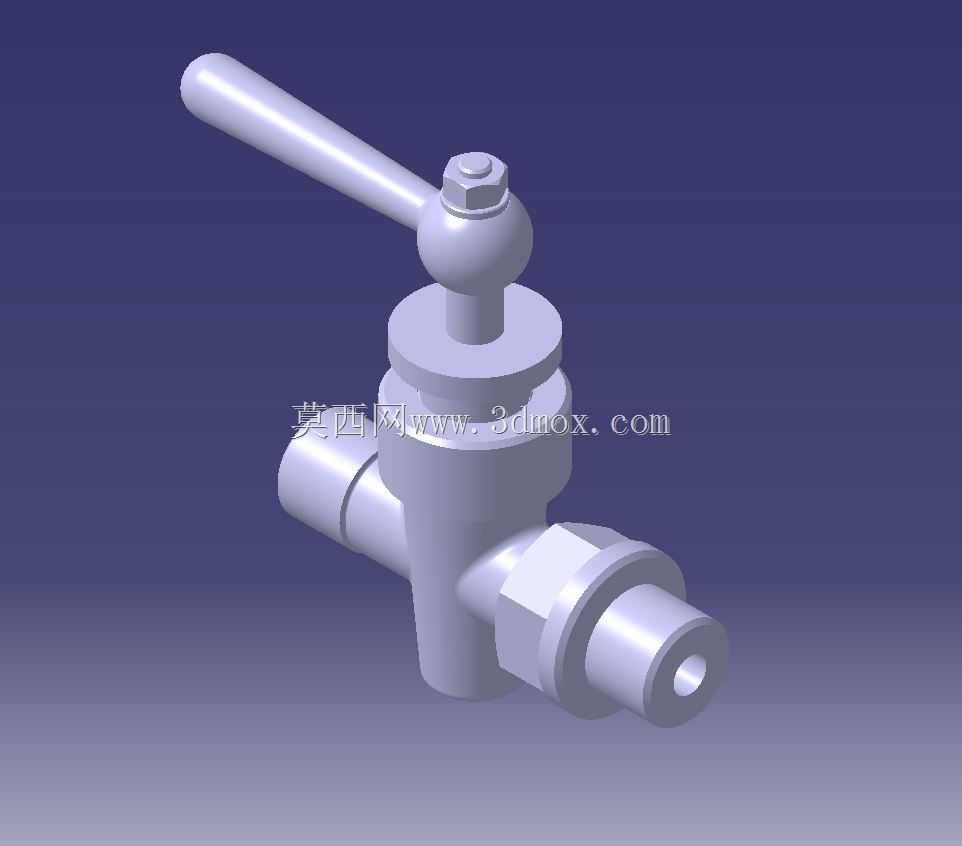

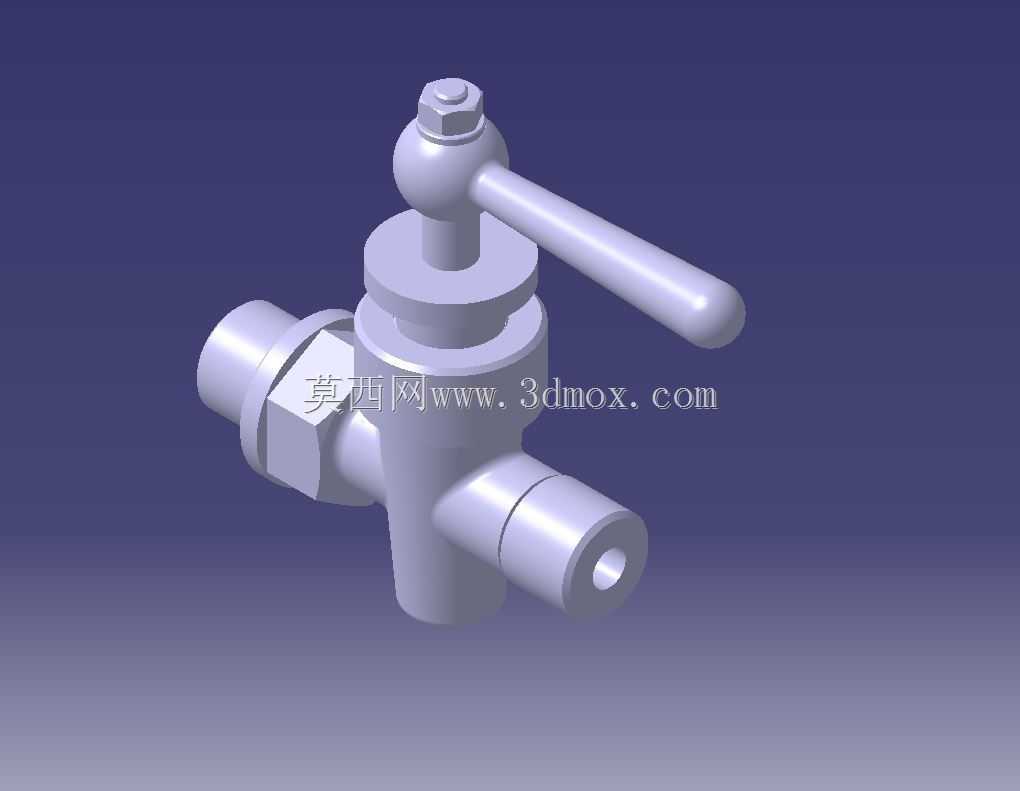

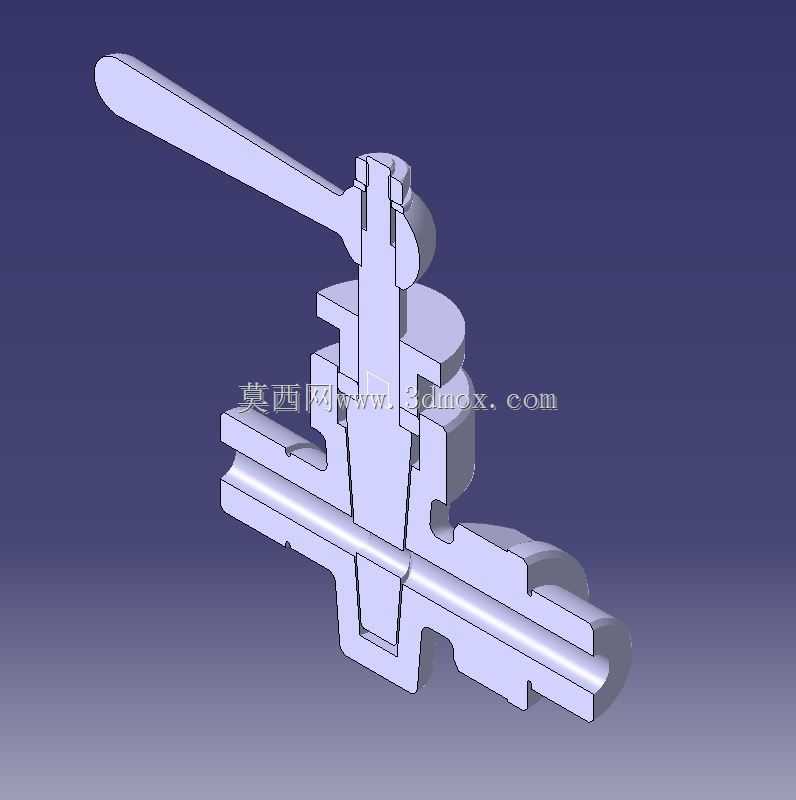

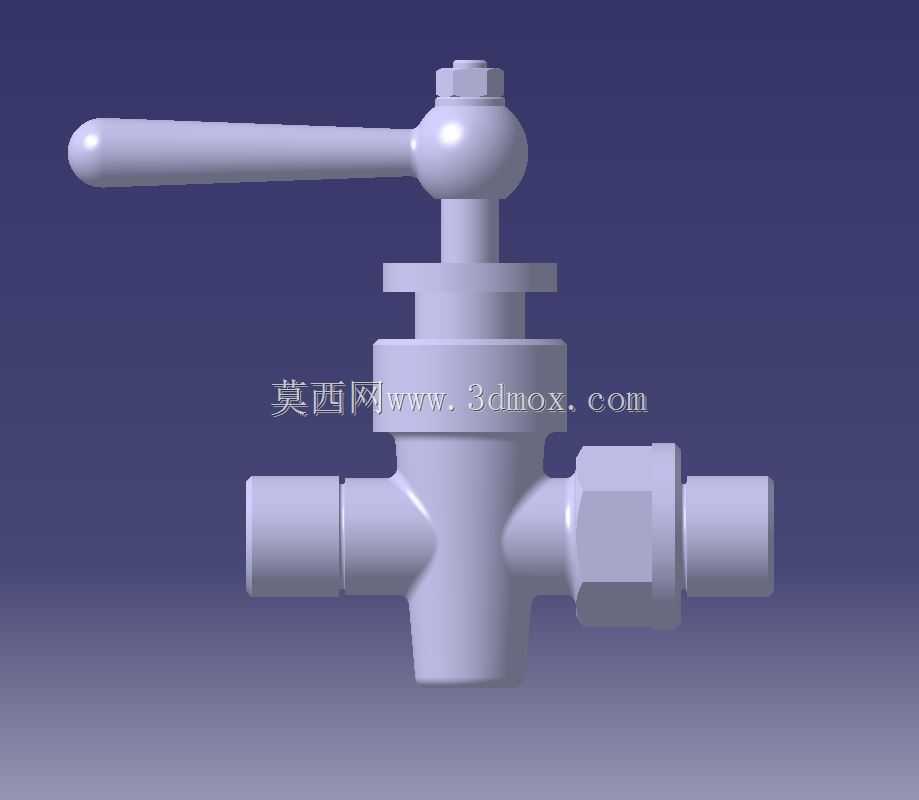

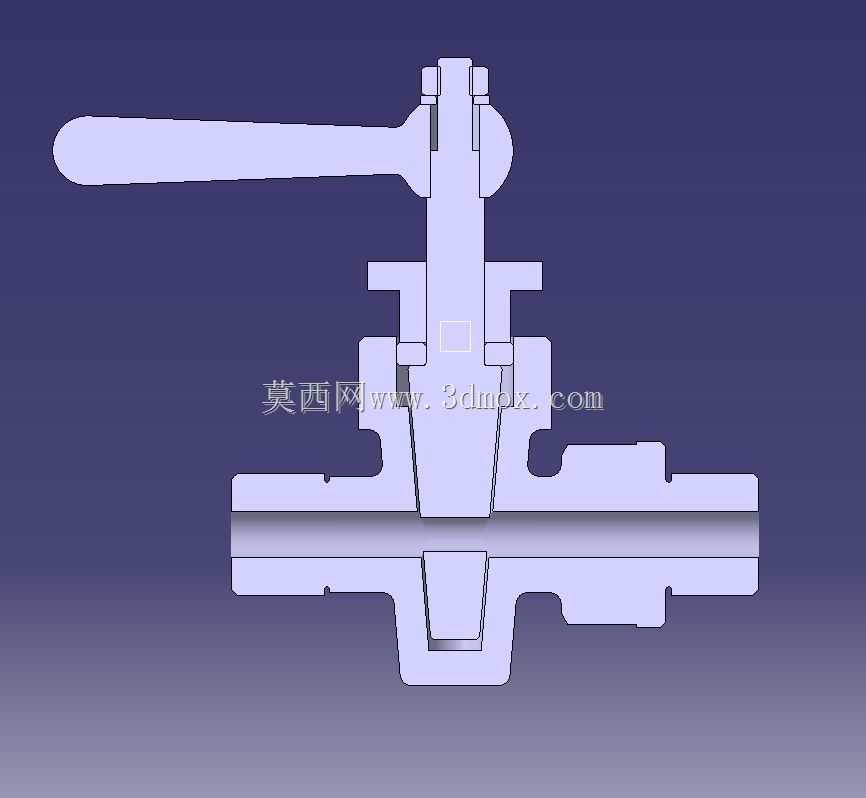

　　这款手动直通式控水构件的结构设计，核心围绕低压流体管路的通断控制展开，在小型实验台、化工取样管路、老旧设备冷却水支路以及民用厨卫供水场景中都能见到同类结构的应用。它的核心功能是通过扳动长手柄带动阀杆旋转，配合内部密封副实现流道的开启与关闭，相比旋拧式手轮，手柄的力臂更长，操作人员只需施加很小的力矩就能完成开关动作，戴防护手套作业时也能轻松操作，不会出现手轮打滑、拧不动的情况。从整体结构来看，阀体采用一体式锻压成型的T型布局，进水端与出水端处于同一水平轴线上，流体从一侧外螺纹接头流入，经过阀座中心的通孔后从另一侧接头流出，流道走向平直，没有过多的弯折与突变，能最大程度降低流体通过时的局部阻力，减少压降与湍流噪音，输送清水、

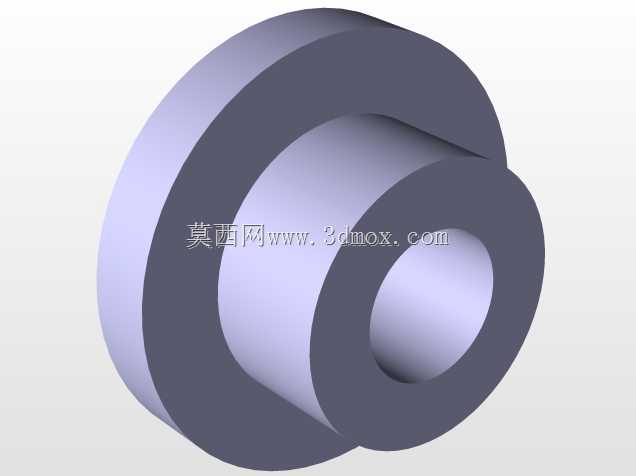

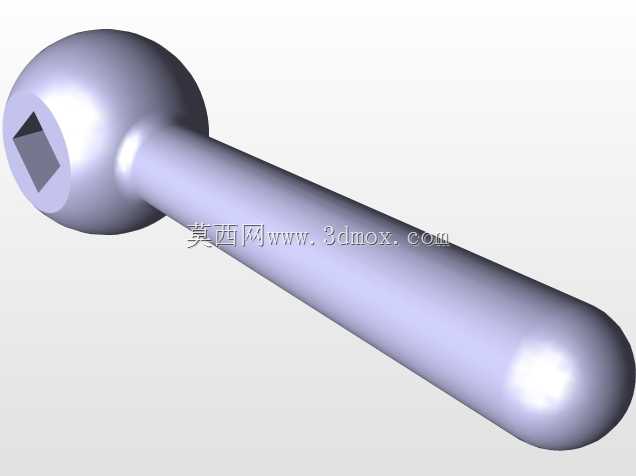

　　低粘度油品或是无颗粒的弱腐蚀性介质时都能保持稳定的通流能力。手柄与阀杆的连接采用球头铰接结构，阀杆顶部加工成球形端头，套入手柄端部的球窝后用锁紧螺母固定，这种结构允许手柄在一定角度范围内自适应偏摆，抵消安装时的同轴度误差，开关过程中不会因为阀杆的微小径向窜动出现卡滞。阀杆与阀体的配合部位设置了多级密封槽，可填入填料盘根或是O型密封圈，通过上部的压盖螺母压紧密封件，既能阻止管路内的流体沿阀杆间隙向外泄漏，也能阻挡外界的灰尘、水汽进入阀体内部磨损配合面，长期使用后如果出现密封老化渗漏，只需稍稍拧下压盖螺母就能补偿密封件的预紧力，无需整体拆解阀门，维护成本很低。两端的管路连接采用外螺纹加活接螺母的组合形式，

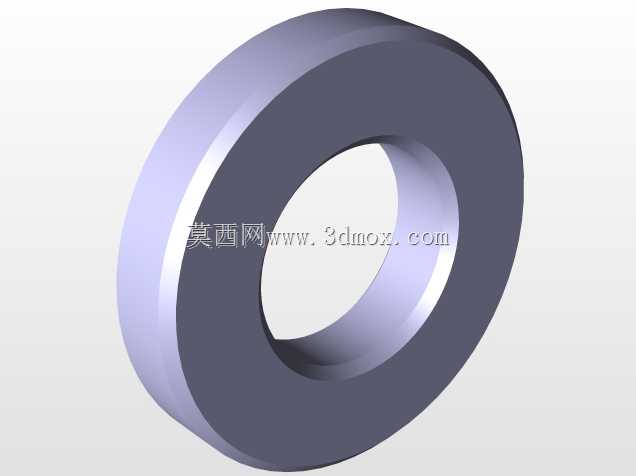

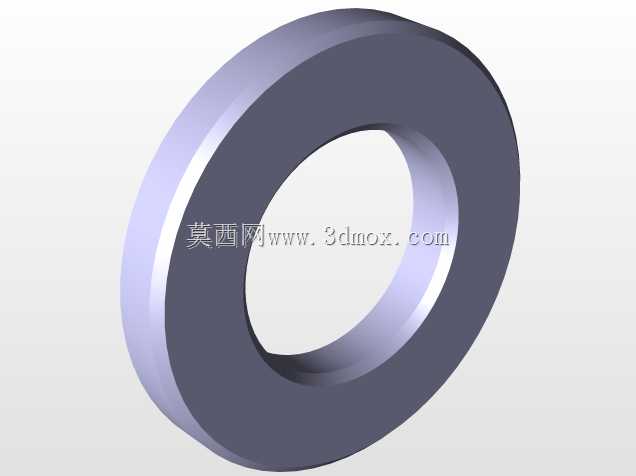

　　安装时先将活接螺母套入待连接的管路，再把管路与阀体端面对齐拧紧螺母即可，不需要转动整个阀体来对准螺纹，在狭小的设备安装空间里作业优势明显，端面处预留的密封垫片槽可以适配橡胶垫、紫铜垫或是聚四氟乙烯垫，根据不同的介质温度与压力等级更换对应材质的垫片即可。设计过程中首先要确定的是公称通径与流道开孔的匹配关系，阀座处的通孔直径不能小于两端连接管路的通径，避免出现节流瓶颈，阀瓣的密封面宽度要控制在合理范围，过宽会导致开关力矩成倍增加，过窄则容易在介质冲刷下出现密封面压痕、泄漏的问题。阀杆的行程需要经过精确校核，全开位置时阀瓣要完全抬离阀座通孔，不能伸入流道内阻挡流体，全关位置时阀瓣密封面与阀座的压紧力要达到设计密封比压，

　　保证在额定工作压力下不会出现渗漏。外形尺寸方面，阀体主体的径向轮廓要控制在安装边界以内，水平方向两端接头的最外端距离要适配现场管路的预留间距，垂直方向手柄抬起至最高位置时的总高度不能与周边设备、管线发生干涉，手柄的长度设计需要兼顾操作力矩与空间占用，过长虽然省力，但开关时需要更大的摆动空间，在密集排布的管路上容易碰到相邻构件，过短则会导致操作费力，不符合人机工程要求。建模过程中需要重点保证各配合面的同轴度，阀杆安装孔与阀座密封面的同轴度公差要控制在合理范围内，否则会出现阀瓣偏磨、密封不严的问题，两端连接螺纹的规格要符合通用管路标准，方便用户直接替换同规格的现有产品，不需要额外加工转换接头。阀体外部的六角结构是为了安装时可以用扳手夹持固定，避免拧紧活接螺母时阀体跟着转动，扭曲连接管路。这类构件的结构看似简单，但每一处尺寸的设定都直接影响实际使用的可靠性与操作便捷性，从密封槽的深度、螺纹的旋合长度到手柄的弯折角度，都需要结合实际工况反复调整，才能兼顾使用寿命、密封性能与操作手感。
