传感器配套立式安装支撑座结构

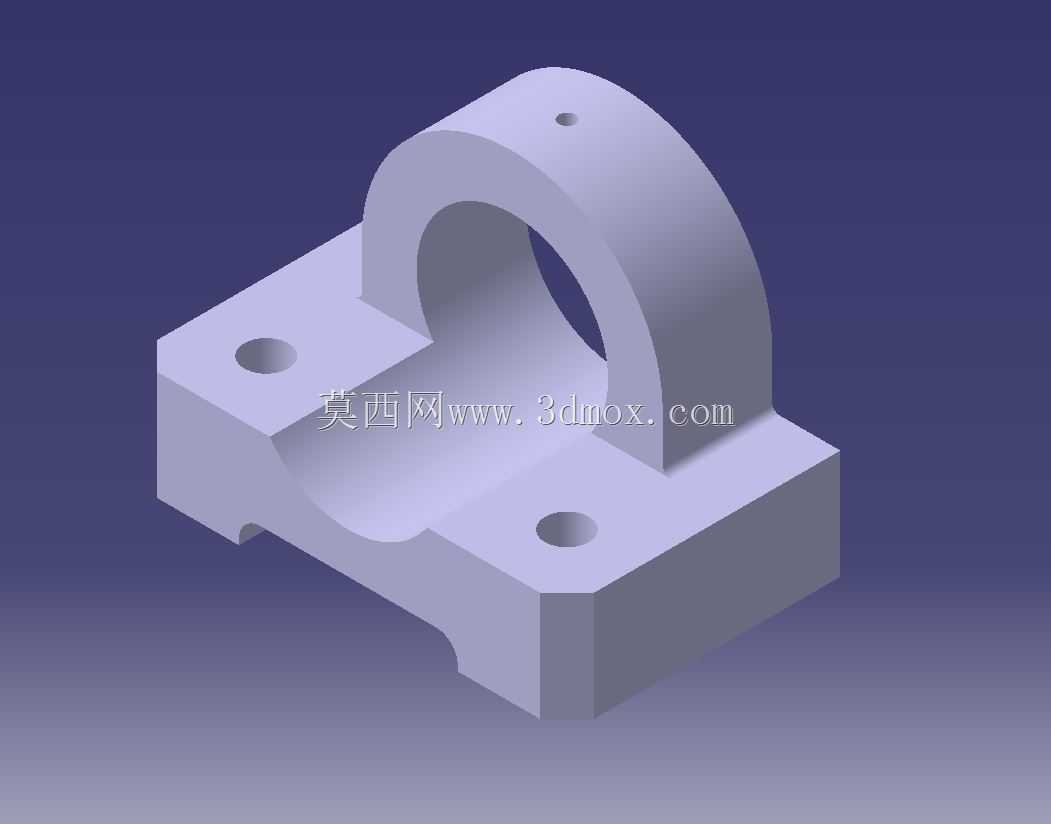

　　在工业传感检测单元的布设场景里，这类支撑构件是衔接检测元件与设备机架的核心载体，它既承担传感器的位置固定功能，也需要抵消设备运行中产生的振动、偏移对检测精度的干扰。从结构形态来看，构件下半部分为矩形安装底板，板面对称开设两个贯通安装孔，可直接通过螺栓锁紧在设备台面、机架立面或者工装基板上，底板的边缘做了斜角切边处理，既减少安装时与相邻构件的干涉概率，也能在装配对位时提供导向余量。上半部分为半开式拱形支撑环，环体顶部预留一个小直径螺纹孔，用于穿入紧定螺钉锁紧置入环内的传感器主体，半开放的环槽结构不需要完全拆解支座就能完成传感器的拆装更换，日常维护时无需挪动底板的安装定位，能大幅缩减现场校准、换件的停机时长。

　　设计阶段首先要匹配的是安装边界约束，底板的长宽尺寸需要覆盖两个安装孔的中心距要求，同时留出足够的螺栓扳手操作空间，避免出现螺栓无法锁紧的情况；拱形环的内孔直径要和所选传感器的外径形成过渡配合，配合间隙控制在0.02至0.05毫米区间，间隙过大会导致传感器运行中出现径向窜动，直接影响检测数据的稳定性，间隙过小则会增加装配难度，甚至在压入传感器时刮伤元件外壁。实际工况中这类支座常应用在自动化生产线的物料到位检测、旋转设备的转速监测、工装夹具的位置反馈等场景，不同场景下的受力特性存在明显差异：用于冲压设备周边的检测支座，需要额外强化底板的抗弯截面模量，通过增加底板厚度来吸收冲压作业带来的冲击振动；用于高精度位移检测场景的支座，

　　则要严格控制支撑环与底板安装面的垂直度公差，避免支座自身的形位误差直接传导为传感器的检测角度偏差。从建模逻辑来看，构件的特征搭建遵循从基准面到实体的递进顺序，首先以底板底面为安装基准面绘制矩形轮廓，拉伸得到底板基体后，在底板上表面定位拱形环的中心轴线，保证环体内孔轴线与底板安装面保持平行，两个安装孔的位置以环体轴线为对称中心排布，确保锁紧后支座的受力均匀，不会出现单侧偏载导致的翘起问题。顶部的紧定螺纹孔轴线垂直穿过环体内孔的圆心，保证螺钉锁紧时可以均匀抵在传感器外壁，不会出现顶偏导致的传感器轴线倾斜。这类构件的外形没有多余的装饰结构，所有轮廓都服务于装配与受力需求，底板的厚度选取需要结合支撑环的高度核算，当支撑环的悬伸高度较大时，

　　适当增加底板厚度可以降低整体构件的固有频率，避开设备运行时的振动频段，减少共振引发的检测信号波动。在安装边界的适配性上，底板的下表面要求保证平面度，安装时如果基板表面存在凸起或者焊渣，会导致底板锁紧后出现变形，连带支撑环的内孔出现圆度误差，因此装配前需要对安装基面做清理打磨。两个安装孔的孔径略大于配套螺栓的外径，预留少量的位置调整余量，方便在初次安装时微调传感器的对准位置，待位置校准完成后再锁紧螺栓，配合顶部紧定螺钉形成双重固定。半开式环槽的开口宽度要小于传感器的外径，依靠环体自身的微量弹性抱紧传感器外壁，既可以辅助固定，也能在一定程度上缓冲径向的振动冲击。和全封闭式的支座相比，这种半开结构在更换不同外径的适配衬套后，还可以兼容多种规格的圆柱类传感元件，拓展了构件的通用适配范围，在多规格小批量的设备改造项目中，不需要针对每款传感器重新制作支座，只需要更换对应内径的衬套就能完成适配，降低了备件的储备种类与成本。
