DIN466标准滚花高头拇指调节螺母

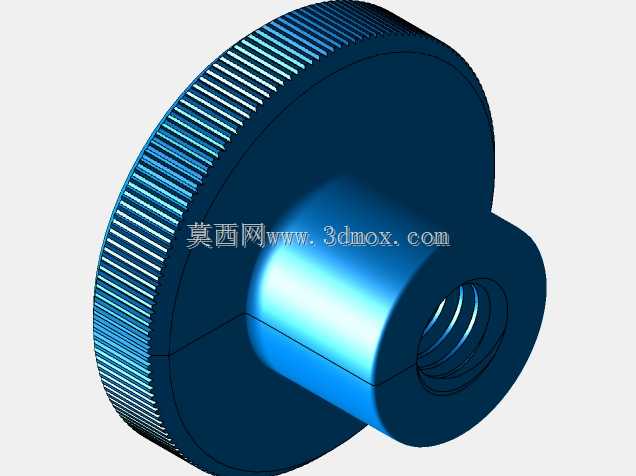

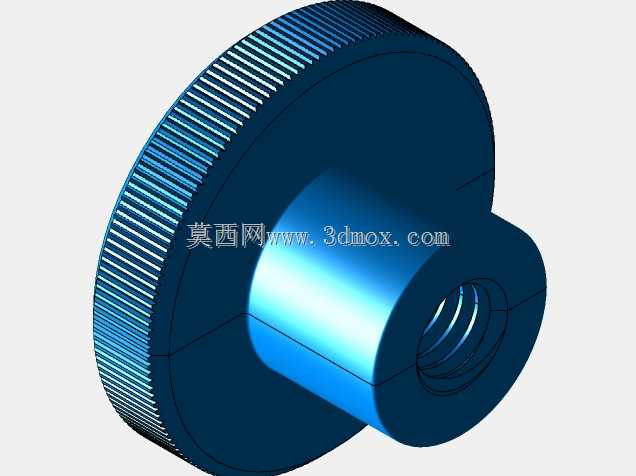

　　这款滚花拇指螺母是机械结构里非常常见的手操作紧固件，日常在仪器仪表调节机构、小型设备工装夹具、检测设备定位模块里都能见到它的身影，不需要借助扳手、螺丝刀这类额外工具，操作人员直接用手指拧动就能完成锁紧或者松紧调节，在需要频繁手动调整工位、快速拆装检修的场景里实用性极强。从结构设计来看，它采用了大直径圆盘头部加同轴凸台的结构，头部外圆全周做了直纹滚花处理，滚花的齿距和齿深都做了适配手动操作的优化，既不会因为齿太尖锐划伤操作人员指腹，又能保证手部施力的时候有足够的摩擦力，哪怕手上沾有少量润滑脂、切削液，也不容易出现打滑的情况。头部端面做了平整的高光倒角处理，一方面是去除加工毛刺避免锐边割手，另一方面当螺母拧紧抵靠安装面的时候，

　　平整的端面能保证受力均匀，不会因为端面倾斜导致锁紧力偏移，出现连接松动的问题。中心的螺纹孔严格遵循DIN466标准的公差要求，和对应规格的螺杆配合的时候，螺纹副的间隙控制在合理范围，既不会因为间隙过大出现调节旷量，也不会因为配合过紧导致拧动卡滞，手动操作的阻尼感均匀顺畅。侧面延伸的凸台结构是这款螺母很实用的设计细节，当螺母穿过薄板类安装件的时候，凸台可以起到导向定位的作用，能避免螺纹孔和安装孔出现偏心，同时凸台的外圆可以和安装件上的沉孔配合，实现径向定位，保证螺母安装后不会出现径向窜动，在有振动的设备工况下，也能维持稳定的锁紧状态。在实际选型应用的时候，需要注意几个安装边界参数：首先是头部的最大外径，要预留足够的手指操作空间，

　　不能把螺母头部紧贴在设备侧壁或者其他结构件上，至少要留出能容纳两根手指捏持的径向空间，不然会给手动操作带来阻碍；其次是凸台的长度，要匹配安装板的厚度，凸台长度不能超过安装板的厚度加上允许的螺纹啮合长度，不然会出现螺母拧紧后凸台顶死、螺纹无法锁紧的问题；另外滚花头部的厚度也要纳入空间校核范围，在做紧凑结构设计的时候，要预留出螺母轴向移动的全行程空间，避免螺母调节到最松位置的时候和周边结构发生干涉。这类手拧螺母和普通六角螺母的应用场景有明显区别，它不需要大扭矩锁紧，主要用在预紧力要求不高、需要频繁手动调节的位置，比如仪器面板上的旋钮锁紧、工装夹具的快速定位、检测治具的档位调节、小型设备的门板快拆结构里，相比带翼型的蝶形螺母，

　　它的头部外圆是连续的滚花面，没有突出的蝶形翼片，在空间受限的安装位置里更有优势，不会因为翼片突出勾挂线缆或者其他零部件，外观也更简洁规整。建模的时候要注意滚花特征的处理，如果是用于装配干涉校核的结构模型，可以简化滚花的齿形，用纹理贴图或者简化的圆周阵列特征来表示，减少模型的面数提升装配运行效率；如果是用于渲染展示或者加工生产的模型，就要严格按照标准的滚花参数来构建齿形，保证滚花的齿距、齿深符合加工工艺要求，同时要注意头部端面和滚花外圆衔接处的倒角特征，这个位置如果遗漏倒角，实际加工出来的零件会有锐边，不仅影响装配，还存在操作安全隐患。螺纹部分的建模要注意公差带的匹配，和对应螺杆配合的时候要预留合理的装配间隙，不能把螺纹建模成完全零间隙的实体配合，不然在虚拟装配的时候会出现干涉报错，和实际装配情况不符。另外凸台和头部衔接的位置要做圆角过渡，减少应力集中，因为这个位置是手动施力的时候应力最大的位置，如果是采用塑料材质注塑生产的话，圆角过渡还能避免注塑的时候出现应力开裂、填充不满的工艺问题。
